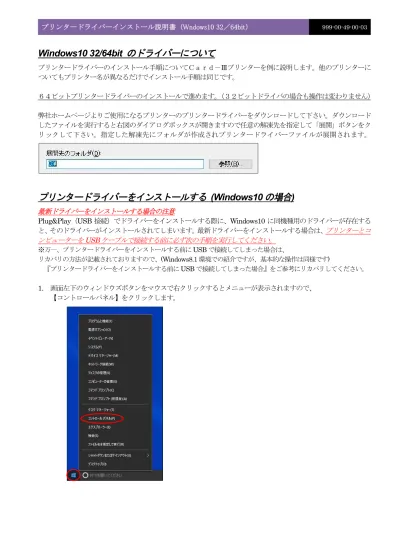

Windows10 32/64bit のドライバーについて
プリンタードライバーのインストール手順についてＣａｒｄ－Ⅲプリンターを例に説明します。他のプリンターに ついてもプリンター名が異なるだけでインストール手順は同じです。 ６４ビットプリンタードライバーのインストールで進めます。（３２ビットドライバの場合も操作は変わりません） 弊社ホームページよりご使用になるプリンターのプリンタードライバーをダウンロードして下さい。ダウンロード したファイルを実行すると右図のダイアログボックスが開きますので任意の解凍先を指定して「展開」ボタンをク リックして下さい。指定した解凍先にフォルダが作成されプリンタードライバーファイルが展開されます。プリンタードライバーをインストールする
(Windows10 の場合)
最新ドライバーをインストールする場合の注意 Plug&Play（USB 接続）でドライバーをインストールする際に、Windows10 に同機種用のドライバーが存在する と、そのドライバーがインストールされてしまいます。最新ドライバーをインストールする場合は、プリンターとコ ンピューターをUSB ケーブルで接続する前に必ず次の手順を実行してください。 ※万一、プリンタードライバーをインストールする前にUSB で接続してしまった場合は、 リカバリの方法が記載されておりますので、(Windows8.1 環境での紹介ですが、基本的な操作は同様です) 『プリンタードライバーをインストールする前にUSB で接続してしまった場合』をご参考にリカバリしてください。 1. 画面左下のウィンドウズボタンをマウスで右クリックするとメニューが表示されますので、 【コントロールパネル】をクリックします。2. コントロールパネル画面の【デバイスとプリンターの表示】をクリックします。 ※下記の画面は、【表示方法】を【カテゴリ】として表示された際の一例です。 異なる形式で表示された場合は、【デバイスとプリンター】を選択してください。
3. 任意のプリンターアイコンをクリックし、プリンター関連メニューを表示させ【プリントサーバープロパティ】 をクリックします。
ここでは、【Microsoft XPS Document Writer】をクリックし、【プリントサーバープロパティ】をクリックして
4. 【ドライバー】タブをクリックし、【ドライバー設定の変更】をクリックします。
（上記ボタンをクリックすることにより管理者モードになります。）
6. 【次へ】をクリックします。
7. 【プロセッサ】の一覧から、【x64】（64bit 版）のチェックボックスを ON にして、【次へ】をクリックします。
8. 【ディスク使用】をクリックします。
10. ドライバーの入ったフォルダを指定します。例として「C:¥Card3-Ver.1.01」を指定しております。 （ドライバー圧縮ファイルを展開して作成されたフォルダを指定してください）
12. 【プリンター】の一覧より、ご使用のプリンターを選択し、【次へ】をクリックしてください。 例として【Ｃａｒｄ－Ⅲ Ｐｒｉｎｔｅｒ】 を選択しております。
13. 【完了】をクリックします。
14. 【インストールされたプリンタードライバー】の一覧に追加されていることを確認し、 【閉じる】をクリックします。
以上で、『プリンタードライバーをインストールする』は完了です。
引き続き、『プリンターとコンピューターをUSB で接続する』を行ってください。
プリンターとコンピューターをＵＳＢで接続する
(Windows10 の場合)
1. プリンターの電源が切れていることを確認し、プリンターとコンピューターをＵＳＢケーブルで接続します。 2. プリンターの電源を入れます。 3. タスクバーにインストールのアイコンが表示されます、このタイミングで自動的にドライバーがインストール されます。 上記アイコンをクリックするとインストールの状況が表示されます。 4. 【デバイスとプリンター】にプリンターアイコンが追加されたことを確認します。LAN ポートに接続されているプリンターの追加方法 (Windows10 の場合)
1. 『プリンタードライバーをインストールする』の 1.と 2.を参考に、【デバイスとプリンター】画面を開きます。
そして、【プリンターの追加】をクリックしてください。
3. 【ローカルプリンターまたはネットワークプリンターを手動設定で追加する】を選択し、 【次へ】をクリックします。
5. プリンターの TCP/IP アドレスを設定します。
使用するIP アドレス(ポート名は自動的に入力されます)を入力し、【次へ】をクリックしてください。
※プリンターのIP アドレスに関しては、各プリンターの説明書をご確認ください。
6. 下記の画面が表示されますが、【デバイスの種類】が下記の通りとなっているか確認し、 【次へ】をクリックします。
7. 【ディスク使用】をクリックします。
9. 使用するプリンターのドライバー(ファイル)を指定します。例として「Card3.inf」を選択しております。
その後、【開く】をクリックしてください。
11. 【プリンター】の一覧より、ご使用のプリンターを選択し、【次へ】をクリックしてください。 例として【Ｃａｒｄ－Ⅲ Ｐｒｉｎｔｅｒ】 を選択しております。
※複数の種類がある場合は、プリンターの仕様にあったものを選択してください。
12. プリンター名を入力し、【次へ】をクリックしてください。
13. 途中、ユーザーアカウント制御の画面が出てくる場合は、【はい】をクリックしてください。 14. 【このプリンターを共有しない】をチェックし、【次へ】をクリックします。
15. 【完了】をクリックします。
以上で、インストール作業は終了です。 ※次ページに続きます
16. インストールされたプリンターのアイコンを右クリックし、【プリンターのプロパティ】をクリックします。
17. プロパティの画面が表示されたら、【ポート】タブを選択します。
18. 【プロトコル】が「Raw」、【Raw 設定】のポート番号が「9100」となっているか確認してください。 ※異なる設定となっていた場合は、そのように設定をしてください。
その後、【OK】をクリックしてください。
Windows8/8.1 32/64bit のドライバーについて
プリンタードライバーのインストール手順についてＣａｒｄ－１プリンターを例に説明します。他のプリンターに ついてもプリンター名が異なるだけでインストール手順は同じです。 ６４ビットプリンタードライバーのインストールで進めます。（３２ビットドライバ場合も操作は変わりません） 弊社ホームページよりご使用になるプリンターのプリンタード ライバーをダウンロードして下さい。ダウンロードしたファイル を実行すると右図のダイアログボックスが開きますので任意の 解凍先を指定して「ＯＫ」ボタンをクリックして下さい。指定し た解凍先にフォルダが作成されプリンタードライバーファイル が展開されます。プリンタードライバーをインストールする (Windows8/8.1 の場合)
最新ドライバーをインストールする場合の注意 Plug&Play（USB 接続）でドライバーをインストールする際に、Windows8.1 に同機種用のドライバーが存在する と、そのドライバーがインストールされてしまいます。最新ドライバーをインストールする場合は、プリンターとコ ンピューターをUSB ケーブルで接続する前に必ず次の手順を実行してください。 1. 画面左下のコーナーをマウスで右クリックするとメニューが表示されますので【コントロールパネル】を クリックします。 2. コントロールパネル画面の【デバイスとプリンターの表示】をクリックします。3. 任意のプリンターアイコンをクリックし、プリンター関連メニューを表示させ【プリントサーバープロパティ】
をクリックします。ここでは、【Microsoft XPS Document Writer】をクリックし、【プリントサーバープロパテ
ィ】をクリックします。
4. 【ドライバー】タブをクリックし、【ドライバー設定の変更】をクリックします。
5. 【追加】をクリックします。
7. 【プロセッサ】の一覧から、【x64】（64bit 版）のチェックボックスを ON にして、【次へ】をクリックします。
8. 【ディスク使用】をクリックします。
9. 【参照】をクリックします。
10. ドライバーの入ったフォルダを指定します。例として「C:¥Card1-Ver.1.05」を指定しております。 （ドライバー圧縮ファイルを展開して作成されたフォルダを指定してください）
11. 【ＯＫ】をクリックします。
12. 【プリンター】の一覧より、ご使用のプリンターを選択し、【次へ】をクリックします。 例として【Ｃａｒｄ－Ⅰ Ｐｒｉｎｔｅｒ】 を選択します。
13. 【完了】をクリックします。 補足 【Windows セキュリティ】画面が表示された場合、【インストール】をクリックします。 （既にデジタル署名が「常に信頼する」の状態になっている場合には表示されません） 14. 【インストールされたプリンタードライバー】の一覧に追加されていることを確認し、【閉じる】をクリックし ます。 以上で、『プリンタードライバーをインストールする』は完了です。 引き続き、『プリンターとコンピューターをUSB で接続する』を行ってください。 ３２ビットパソコンの場合、ｘ86 になります 32 ビットパソコンの場合、ｘ86 になります
プリンターとコンピューターをＵＳＢで接続する
(Windows8/8.1 の場合)
1. プリンターの電源が切れていることを確認し、プリンターとコンピューターをＵＳＢケーブルで接続します。 2. プリンターの電源を入れます。 3. タスクバーにインストールのアイコンが表示されます、このタイミングで自動的にドライバーがインストール されます。 上記アイコンをクリックするとインストールの状況が表示されます。 4. 【デバイスとプリンター】にプリンターアイコンが追加されたことを確認します。LAN ポートに接続されているプリンタの追加方法 (Windows8/8.1 の場合)
1. 『プリンタードライバーをインストールする』の 1.と 2.を参考に、【デバイスとプリンター】画面を開きます。
そして、【プリンターの追加】をクリックしてください。
3. 【新しいポート】をチェックし、【Standard TCP/IP Port】を選択します。
4. プリンターの TCP/IP アドレスを設定します。
使用するIP アドレス(ポート名は自動的に入力されます)を入力し、【次へ】をクリックしてください。
5. 下記の画面が表示されますが、【デバイスの種類】が下記の通りとなっているか確認し、 【次へ】をクリックします。
7. 【参照】をクリックします。
8. 使用するプリンターのドライバー(ファイル)を指定します。例として「PX510.inf」を選択しております。
9. 【プリンター】の一覧より、ご使用のプリンターを選択し、【次へ】をクリックしてください。 例として【PX510 Label Printer】 を選択します。
※複数の種類がある場合は、プリンターの仕様に合ったものを選択してください。
10. プリンター名を入力し、【次へ】をクリックしてください。
11. 【インストール】をクリックします。
13. 【完了】をクリックします。
以上で、インストール作業は終了です。 ※次ページに続きます
14. インストールされたプリンターのアイコンを右クリックし、【プリンターのプロパティ】をクリックします。
15. プロパティの画面が表示されたら、【ポート】タブを選択します。
16. 【プロトコル】が「Raw」、【Raw 設定】のポート番号が「9100」となっているか確認してください。 ※異なる設定となっていた場合は、そのように設定をしてください。
その後、【OK】をクリックしてください。
プリンタードライバーをインストールする前にＵＳＢで接続してしまった場合
プリンタードライバーをインストールする前にプリンターとパソコンを接続すると、デバイスとプリンター画面に 未指定のデバイスとして表示されてしまいます。その場合、次の手順でリカバリしてください。 ※写真はWindows8.1 環境で撮影されたものとなりますが、Windows10 でも同様の操作でリカバリ可能です。 1. 【デバイスとプリンター】を表示すると未指定のデバイスになって表示されます。 2. 【デバイスとプリンター】画面内で右クリックし、【デバイスマネージャー】をクリックします。3. 【デバイスマネージャー】の【ほかのデバイス】をダブルクリックしてください。 接続したプリンターの項目をマウスの右ボタンをクリックし、表示メニューから【削除】を選択してください。 ※ご利用の環境により、【ほかのデバイス】以外に表示される場合もあります。 4. 【デバイスのアンインストールの確認】画面が表示されますので【OK】をクリックします。 5. 【デバイスマネージャー】画面を終了します。 6. プリンターの電源を切ります。 7. 『プリンターとコンピューターをＵＳＢで接続する』を行ってください。 （プリンタードライバーをまだインストールしていない場合には、『プリンタードライバーをインストールする』 から行ってください。
プリンターアイコンが表示されない場合
プリンタードライバーをインストールしてＵＳＢケーブルを接続してもプリンターのアイコンが表示されない場合、 プリンターの電源が入っていないか、プリンター設定のインターフェースがＵＳＢステータスモードになっている 可能性があります。 1） プリンターの電源が入っていることを確認してください。 2） 未指定のデバイスとして表示される。 「ほかのデバイス」として表示される。 ・プリンターの設定が「USB プリンタ」（または「USB」）に切り替わっていない可能性があります。 下記の手順で「インターフェース」を再設定してください。 a) 「1.1 インターフェース」を「USB ステータス」に設定します。 b) 「セッテイホゾン」で設定を保存します。（完了すると音が鳴ります） c) プリンターを再起動します。 d) 「1.1 インターフェース」を「USB プリンタ」（または「USB」）に設定します。 e) 「セッテイホゾン」で設定を保存します。（完了すると音が鳴ります）プリンター動作中にパソコンがブルースクリーンになってしまった場合
お手数ですが、「ＵＳＢ３．０」を無効として運用してください。 ・ＢＩＯＳの設定で「ＵＳＢ３．０」を「無効（Disabled）」にしてください。 ※ＢＩＯＳ設定の操作方法についてはご使用のパソコンのマニュアルをご参照ください。 ・ ＵＳＢ３．０対応の機器はＵＳＢ２．０の規格で動作します。 （パソコンと機器との通信速度がＵＳＢ２．０規格の速度となります） ――― 以 上 ―――はじめに
プリンタードライバーのインストール手順についてＣａｒｄ－１プリンターを例に説明します。他のプリンターに ついてもプリンター名が異なるだけでインストール手順は同じです。 ３２ビットプリンタドライバのインストールで進めます。（６４ビットの場合でも、パソコン操作は変わりません） 弊社ホームページよりご使用になるプリンターのプリンタード ライバーをダウンロードして下さい。ダウンロードしたファイル を実行すると右図のダイアログボックスが開きますので任意の 解凍先を指定して「ＯＫ」ボタンをクリックして下さい。指定し た解凍先にフォルダが作成されプリンタードライバーファイル が展開されます。プリンタードライバーをインストールする
最新ドライバをインストールする場合の注意 Plug&Play（USB 接続）でドライバーをインストールする際に、Windows７に同機種用のドライバーが存在すると、 そのドライバーがインストールされてしまいます。最新ドライバーをインストールする場合は、プリンターとコン ピューターをUSB ケーブルで接続する前に必ず次の手順を実行してください。 15. 【スタート】－【デバイスとプリンター】をクリックします。 16. 任意のプリンターアイコンをクリックし、プリンター関連メニューを表示させ【プリントサーバープロパティ】をクリックします。ここでは、【Microsoft XPS Document Writer】をクリックし、【プリントサーバープロパテ
17. 【ドライバー】タブをクリックし、【追加】をクリックします。
18. 【次へ】をクリックします。
19. 【プロセッサ】の一覧から、【x86】（32bit 版）のチェックボックスを ON にして、【次へ】をクリックします。
20. 【ディスク使用】をクリックします。
21. 【参照】をクリックします。
22. ドライバーの入ったフォルダを指定します。例として「C:¥Card1-Ver.1.05」を指定します。 （ドライバー圧縮ファイルを展開して作成されたフォルダを指定してください）
23. 【ＯＫ】をクリックします。
24. 【プリンター】の一覧より、ご使用のプリンターを選択し、【次へ】をクリックします。 例として【Ｃａｒｄ－Ⅰ Ｐｒｉｎｔｅｒ】 を選択します。
25. 【完了】をクリックします。 補足 【Windows セキュリティ】画面が表示された場合、 【インストール】をクリックします。 （既にデジタル署名が「常に信頼する」の状態になっている場合には表示されません） 26. 【インストールされたプリンタードライバー】の一覧に追加されていることを確認し、【閉じる】をクリックし ます。 ６４ビットパソコンの場合、ｘ64 になります ６４ビットパソコンの場合、ｘ64 になります
プリンターとコンピューターをＵＳＢで接続する
5. プリンターの電源が切れていることを確認し、プリンターとコンピューターをＵＳＢケーブルで接続します。 6. プリンターの電源を入れます。 7. 画面右下のインジケーターに『デバイスドライバーソフトウェアをインストールしています』のメッセージが表 示され、このタイミングで自動的にドライバーがインストールされます。 8. 【デバイスとプリンター】にプリンターアイコンが追加されたことを確認します。 以上で終了です。プリンタードライバーをインストールする前にＵＳＢで接続してしまった場合
プリンタードライバーをインストールする前にプリンターとパソコンを接続すると、画面右下に『デバイスドライ
バーソフトウェアは正しくインストールされませんでした。』のメッセージが表示されてしまいます。その場合、次
の手順でリカバリしてください。
10. 【デバイスマネージャー】の【ほかのデバイス】をダブルクリックしてください。 表示されたプリンター（接続したプリンター：Card-Ⅰ PHOENIX PX-461）をマウスの右ボタンをクリックし、 表示メニューから【削除】を選択してください。 11. 【デバイスのアンインストールの確認】画面が表示されますので【OK】をクリックします。 12. 【デバイスマネージャー】画面を終了します。 13. プリンターの電源を切ります。 14. 『プリンターとコンピューターをＵＳＢで接続する』を行ってください。 （プリンタードライバーをまだインストールしていない場合には、『プリンタードライバーをインストールする』 から行ってください。
