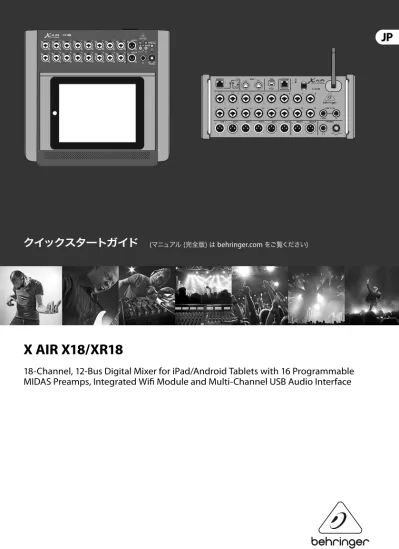

X AIR X18/XR18 QSG

18-Channel, 12-Bus Digital Mixer for iPad/Android Tablets with 16 Programmable

MIDAS Preamps, Integrated Wifi Module and Multi-Channel USB Audio Interface

法的放棄 限定保証 安全にお使いいただくために 注意 感電の.恐れがあり ますので、カバーやその他の 部品を取り外したり、開けた りしないでください。高品質 なプロ用スピーカーケーブル (¼" TS 標準ケーブルおよびツイ スト ロッキング プラグケー ブル) を使用してください。 注意 火事および感電の危 険を防ぐため、本装置を水分 や湿気のあるところには設置 しないで下さい。装置には決 して水分がかからないように 注意し、花瓶など水分を含ん だものは、装置の上には置か ないようにしてください。 注意 このマークが表示さ れている箇所には、内部に高圧 電流が生じています。手を触れ ると感電の恐れがあります。 注意 取り扱いとお手入れ の方法についての重要な説明 が付属の取扱説明書に記載さ れています。ご使用の前に良 くお読みください。 注意

1.

取扱説明書を通してご覧く ださい。

2.

取扱説明書を大切に保管 してください。

3.

警告に従ってください。

4.

指示に従ってください。

5.

本機を水の近くで使用し ないでください。

6.

お手入れの際は常に乾燥 した布巾を使ってください。

7.

本機は、取扱説明書の指 示に従い、適切な換気を妨げ ない場所に設置してください。 取扱説明書に従って設置してく ださい。

8.

本機は、電気ヒーターや温 風機器、ストーブ、調理台やア ンプといった熱源から離して設 置してください。

9.

ニ極式プラグおよびアース タイプ (三芯) プラグの安全ピ ンは取り外さないでください。 ニ極式プラグにはピンが二本つ いており、そのうち一本はもう一 方よりも幅が広くなっています。 アースタイプの三芯プラグには ニ本のピンに加えてアース用の ピンが一本ついています。これ らの幅の広いピン、およびアー スピンは、安全のためのもので す。備え付けのプラグが、お使 いのコンセントの形状と異なる 場合は、電器技師に相談してコ ンセントの交換をして下さい。

10.

電源コードを踏みつけた り、挟んだりしないようご注意 ください。電源コードやプラグ、 コンセント及び製品との接続に は十分にご注意ください。

11.

すべての装置の接地 (アー ス) が確保されていることを確 認して下さい。

12.

電源タップや電源プラグ は電源遮断機として利用され ている場合には、これが直ぐに 操作できるよう手元に設置して 下さ い。

13.

付属品は本機製造元が指 定したもののみをお使いくだ さい。

14.

カートス タンド、三脚、 ブラケット、テ ーブルなどは、 本機製造元が 指定したもの、 もしくは本機の付属品となるも ののみをお使いください。カー トを使用しての運搬の際は、器 具の落下による怪我に十分ご 注意ください。

15.

雷雨の場合、もしくは長期 間ご使用にならない場合は、 電源プラグをコンセントから抜 いてください。

16.

故障の際は当社指定のサ ービス技術者にお問い合わせ ください。電源コードもしくは プラグの損傷、液体の装置内へ の浸入、装置の上に物が落下し た場合、雨や湿気に装置が晒 されてしまった場合、正常に作 動しない場合、もしくは装置を 地面に落下させてしまった場合 など、いかなる形であれ装置に 損傷が加わった場合は、装置の 修理・点検を受けてください。

17.

本製品に電源 コードが付属されて いる場合、付属の電 源コードは本製品 以外ではご使用い ただけません。電源コードは必 ず本製品に付属された電源コ ードのみご使用ください。 ここに含まれる記述、写真、 意見の全体または一部に依拠 して、いかなる人が損害を生 じさせた場合にも、MUSIC GROUP は一切の賠償責任を負いませ ん。技術仕様、外観およびそ の他の情報は予告なく変更にな る場合があります。商標はす べて、それぞれの所有者に帰 属します。MIDAS、KLARKTEKNIK、

TURBOSOUND、BEHRINGER、BUGERA

および DDA は MUSIC GROUP IP

LTD. の商標または-登録商 標です。© MUSIC GROUP IP LTD. 2015 無断転用禁止。 適用される保証条件と MUSIC Group の限定保証に関する 概要については、オンライン上 music-group.com/warranty にて詳細 をご確認ください。 2 X AIR X18/XR18 クイックスタートガイド 3

ステップ

1:

フックアップ

デジタル iPAD / タブレット・ミキサー X18 接続例

iPad を使用した X18 レコーディング B215D active loudspeakers MP3 Player BUGERA V22 XM8500 HPS3000 Keyboard TRS PERSONAL MONITORING ETHERNET WIFI CLIENT ACCESS POINT 2 1 4 3 6 5

USB REMOTE MIDI ULTRANET AUX SENDS

IN OUT

F1320D active monitors

P16-D

P16-M iPad with camera

connection kit for multi-track recording up to 18 tracks

TRS TRS

Wireless router (optional) iPad* for remote control

Laptop for additional remote control

TRS

デジタル iPAD / タブレット・ミキサー X18 接続例

ステップ

1:

フックアップ

XR18 ライブ・パフォーマンス P16-D P16-M

TRS

HPX6000 Keyboard F1320D Active Monitors BUGERA V22 XM8500

iPad for wireless control

B215D active loudspeakers

デジタル iPAD / タブレット・ミキサー X18 接続例

ステップ

1:

フックアップ

Hi-Z MIC/LINE IN CH. 1-16 AUDIO IN/OUT CH. 1-18 MAIN OUT L-R MAIN OUT L/R CTRL/PHONES AUX SEND 1-6 ULTRANET OUT CH. 1-16 ETHERNET CH.1-2 LINE IN CH. 17-18 PHONES STEREO

AUDIO INPUTS USB AUDIO

AUDIO I/O MIXER CONTROL DSP ENGINE X18/XR18 MIDI I/O WIRED CONTROL ACCESS POINT* WIFI CLIENT*

WIRELESS CONTROL AUDIO OUTPUTS

LEVEL DSP ACCESS POINT WIFI CLIENT ETHERNET or Router Router

WIFI CLIENT mode (Mobile Devices with WiFi)

ETHERNET mode

Computer with Ethernet port

Mobile Devices with WiFi CAT-5 cable

CAT-5 cable

ACCESS POINT mode (Mobile Devices with WiFi)

X18:

XR18:

X18:

iOS/Android*

X-TOUCH

or any other MIDI / Mackie Control compatible Controller

*ACCESS POINT mode: - available channels: 1-11 - max. 4 Wifi clients

- performance limited by Wifi bandwidth *WIFI CLIENT mode:

- available channels: 1-11

4 STEREO FX SLOTS RTA METER DSP-MIXER CH. MONO IN 1-16 USB/AUX IN (STEREO) FX RETURN 1-4 (STEREO) DSP-MIXER BUSES AUX / GROUP SEND 1-6 Win/Mac*/Linux* Win/Mac/Linux iOS/Android iOS/Android Android Win/Mac/Linux P16-M P16-D or DACs ADCs ADCs DACs DACs X18 / XR18 システム概要

*Mac is a trademark of Apple Inc. Linux is the registered trademark of Linus Torvalds in the U.S. and other countries. Android is a trademark of Google Inc.

デジタル iPAD / タブレット・ミキサー X18 / XR18 コントロール類

ステップ

2:

コントロール

(10)

(15)

(16)

(2)

(6)

(7)

(1)

(12) (11)

(13)

(9)

(14)

PERSONAL MONITORING ETHERNET WIFI CLIENT ACCESS POINT 2 1 4 3 6 5

USB REMOTE MIDI ULTRANET AUX SENDS

(8)

(9) (10) (11)(12)

(14)

(15)

IN OUT

(13)

(2) (3)

(4)

(5)

(1)

(6) (7)

(8)

(1)

入力端子バランスおよびア ンバランス XLR、¼ インチ・プ ラグを接続します。入力 1 お よび 2 は高インピーダンス・ プリアンプ装備で、ギターや ベースをダイレクト接続でき ます。

(2)

出力 L & R ジャックメインミッ クス信号を PA やモニタースピ ーカーに、XLR ケーブル経由 で送信します。

(3)

RCA 入力ジャック (X18 のみ) アンバランス RCA ケーブル で、MP3 プレイヤー、外部ミキ サー、iPad 等を接続します。 他の入力チャンネルと比べ、 処理に制約があります。

(4)

RCA 出力ジャック (X18 のみ) メインミックス信号またはヘ ッドフォン信号を、アンバラ ンス RCA ケーブルでアクティ ブ・スタジオモニターへ送信 します。

(5)

コントロール・ルーム・ボタン (X18のみ) RCA 出力ジャックか ら、メインミックスまたはヘッ ドフォン / ソロ信号のいずれ を出力するか決定します。

(6)

ヘッドフォン・ジャック ¼ イ ンチ TRS プラグで、ヘッドフォ ンを接続します。

(7)

フォン・レベル・ノブ ヘッド フォン・ジャックの出力レベル を決定します。

(8)

電源スイッチ 電源のオン / オフを切り替えます。ユニッ トの電源が入っている時は、 メイン入力パネルの LED が点 灯します。

(9)

USB ポート (タイプ B) USB ケ ーブルを接続し、マルチ・チ ャンネル・オーディオおよび MIDI レコーディングをおこな います。同時に 18 オーディ オ・チャンネルの録音、18 チ ャンネルの再生が可能です。 ミキサー・アプリケーション で、チャンネルの録音および 再生の割当てをおこないま す。同一の USB 接続で 16 チ ャンネルの MIDI 送受信も可 能です。behringer.com の製品 ページをご覧いただき、必要 なドライバー (Windows の場 合) や、インターフェイスにつ いて詳しく網羅した完全版 マニュアルをダウンロードく ださい。

(10)

ETHERNET ポート LAN また は WIFI ルーターを接続して、 ミキサーのコントロールをお こないます。

(11)

リセット・ボタン 2 秒間長押 しすると、コンソールをリセッ トして、デフォルトのネットワ ーク・パラメーターに戻しま す。10 秒間長押しすると、コン ソールの全機能を工場出荷時 状態に戻します。

(12)

リモート・スイッチ Ethernet、WIFI クライアント、 またはアクセスポイントのい ずれかを選択します。詳しく はネットワーク接続の章をご 覧ください。

(13)

MIDI 入力 / 出力ジャック外部 機器との間で、MIDI 信号を送 受信します。詳しくは MIDI イ ンプリメンテーション表をご 覧ください。

(14)

ULTRANET ポート BEHRINGER P16-M パーソナル・モニタリン グ・ミキサーや、P16-D ディス トリビューション・ハブを接続 します。

(15)

AUX センド・ジャックモニタ ー・ミックスを、アクティブ・ス テージ・モニターまたはヘッド フォン・ミキサーに送信しま す。XR18 では XLR コネクター を、X18 ではバランス ¼ イン チ・ジャックを使用します。

(16)

入力17および 18 (XR18 のみ) では、ライン・レベル音源の 接続にバランス ¼ インチ・ケ ーブルを使用します。これら のチャンネルは、他入力チャ ンネルに比べ、処理に制約が あります。 10 X AIR X18/XR18 11 クイックスタートガイド

ステップ 3: Network

Connection

デジタル iPAD / タブレット・ミキサー X18 / XR18 ネットワーク接続

ネットワーク接続 X AIR ミキサーは、ワイヤレス・ ネットワーク・ルーターを内蔵 し、Ethernet LAN、ワイヤレスの Wifi クライアントまたはアクセ スポイントの、3 通りの方法によ る、ミキサーへの手軽なアクセス を可能にしました。アクセス方法 はリモート・スイッチ [12] で選択 します。ネットワーク・プリファレ ンスは、Setup / Network ページの X AIR リモート・コントロール・ア プリケーションで閲覧または変 更可能です。 IP アドレスおよび DHCP 接続シナリオにあわせて、X(R)18 ではソフトウェア操作をおこな うタブレットまたは PC の接続方 法を 3 通りから選べます ‒ DHCP クライアント、 DHCP サーバー、 そして固定IPです。各接続法に は、下記のような違いがあります: DHCP クライアント・モード

Ethernet LAN または Wifi クライア ント・オペレーションで選択可能 です。ミキサーは自動的に、DHCP サーバーに IP リースをリクエス トします。DHCP サーバーは、あ なたが接続しようとしているネッ トワークの IP アドレスを有して います。 DHCP サーバー (DHCPS) Ethernet LAN 接続ではオプション的に可 能ですが、アクセスポイントでは 標準です。ミキサー自体が IP ア ドレスを持ち、ネットワークへの アクセスをリクエストした機器 に、IP リースを発行します。ミキ サーは常にIP アドレス 192.168.1.1 を使用し、クライアントには 192.168.1.101 – 192.168.1.132 の IP アドレスを発行します。

固定 IPEthernet LAN および Wifi

クライアントで可能です。ミキサ ーはあなたがネットワークに登 録した、固定 IP アドレス、サブ ネットマスクおよびゲーウェイを 使用します。アドレスを設定する 際に、同一のネットワーク上のほ かのアドレスと同じにならないよ うご確認ください。手動で設定 すべき特別な理由が無い限り、 弊社では通常 DHCP モードの使 用を推奨しております。 注意: 現在選択している接続モ ードのパラメーターを変更する と、コンソールとソフトウェアの 接続が切断されます。コンソー ルに、接続されているネットワー クと互換性のない固定 IP アドレ スが誤って設定された場合、コ ンソールへはアクセス不可となり ます。このような場合、残り 2 通 りのいずれかの接続モードを使 用してアクセスを回復し、設定を 修正します。上手くいかない場合 は、リセット・ボタンを 2 秒間長 押しし、ネットワーク設定を初期 状態に戻します。 ミキサー・ネームおよび Ethernet セットアップ画面 Ethernet / LAN DHCP クライアント (初期設定)、 DHCP サーバー、および固定 IP で のオペレーションに対応するモ ードです。 DHCP サーバーのある状況でネッ トワークに X(R)18 を接続してい る場合、 ミキサーは自動 IPアド レス（169.254.1.0 – 169.254.254.255 の範囲）を生成します。LAN 接続 にはセキュリティ・オプションが ないため、ネットワークのいず れの機器も、X(R)18 コンソール をコントロール可能です。LAN / Ethernet 経由で Wifi ルーターに 接続する場合は、不正アクセス 防止のため、セキュリティ設定を ご確認ください。 Wifi クライアント セットアッ プ画面 Wifi クライアント DHCP クライアント (初期状 態) および固定 IP でのオペレ ーションに対応します。X(R)18 は、Wifi クライアント・モード

で WEP、WPA および WPA2 のセ

キュリティ対策に対応してお り、WiFi チャンネル 1-11 が使用 できます。 ネットワークに接続するには、 適正な SSID (ネットワーク名) およびパスワードを入力する必 要があります。WEP パスワード は、5 文字または 13 文字にして ください。SSID およびパスワー ドが適正でないと、ミキサーに アクセスできません。このような 場合は、ネットワーキング・パラ メーターをリセットし、他の接続 モードでアクセスを回復する必 要があります。 Ethernet 接続モードは、Wifi クラ イアント・モードの設定に使用 可能です。Ethernet モードでの接 続時、X AIR ミキサーは、接続可 能なワイヤレス・ネットワークを スキャンでき、SSID ネットワーク 名、電解強度およびセキュリテ ィ方法を表示します。任意のワ イヤレス・ネットワークを選択す ると、これらの情報はアプリケ ーションの Wifi クライアント・ セットアップ・ページに自動的に コピーされます。すると、ネット ワークのセキュリティ・パスワー ド入力を要求されます。Ethernet から Wifi クライアント・モード への切り替え後は、ミキサーは 自動的に選択したワイヤレス・ネ ットワークに接続し、同一のネッ トワークに接続している機器の リモート・アプリケーションに表 示されます。 アクセスポイント セットアッ プ画面 アクセスポイント 最大 4 クライアント、Wifi チャ ンネル 1-11 が使用可能な、DHCP サーバー・オペレーションのみ に対応するモードです。セキュ リティは、WEP 40 ビット (ASCII 文字 5 個) または WEP 104 ビッ ト (ASCII 文字 13 個) となりま す。初期設定では、ミキサーの ネットワーク名は、モデル名に ミキサー固有の MAC アドレスの 末尾を加えたものとなります( 例：XR18-17-BE-C0)。初期 IP アド レスは 192.168.1.1 で、セキュリテ ィは設定されていません。 コントロール・ソフトウェアは PC / Mac / Linux と同様、アンドロイ ドおよび iPad タブレットでも使 用可能です。PC / Mac / Linux のソ フトウェアは、behringer.com よりダウンロードしてください。 タブレット・ソフトウェアは、 お使いの機器の app ストアより ダウンロードいただけます。 コントロール・ソフトウェアの詳 しい使用方法は、behringer.com の製品ページより、完全マニ ュアルをダウンロードしてくだ さい。

ステップ 3: Network

Connection

デジタル iPAD / タブレット・ミキサー X18 / XR18 ネットワーク接続

はじめましょう X AIR ミキサーへの初めての Wifi リモート接続 1. お使いの機器に、リモート コントロール・アプリケー ションをダウンロード、 インストールします。 • • Android スマートフォ ン / タブレット : X AIR

Android Google Play ス トア）

•

• Apple iPad: X AIR for iPad

(Apple App ストア)

•

• PC: X AIR EDIT for Windows / Mac / Linux (behringer.com) 2. X AIR ミキサーのリモート・ スイッチをアクセスポイン ト・モードにし、ミキサー の電源を入れます。 3. X AIR ミキサーのリセット・ ボタンを 2 秒間長押しし、 ネットワーク設定をリセッ トして初期値にします。 このボタンは Wifi アイコン の上の小さなホールの中に あるため、ペーパークリッ プなどで押します。 4. リモート・コントロール機 器をオンにし、ネットワー ク設定を開きます。 Android スマートフォン / タブ レット： 1. お使いの Android システム で、設定 / ワイヤレスおよ びネットワーク ダイアログ を開始します。 2. Wifi をオンにします。 3. Wifi をクリックして、ネッ トワークを選択します。 ネットワークのリストから、 お使いの X AIR ミキサーの 名称を選択します (例：XR18-19-1B-07）。数秒 でステイタスが 接続 にな ります。

4. X AIR for Android アプリケー ションを開くと、下記の情 報が表示されます:

•

• Mix Access = All 

•

• IP Address = 192.168.1.1 •

• Wifi Lock = None • • Wifi connected to XR18-19-1B-07 5. Wifi ネットワークへの任意 の接続をロックし、ミキサ ー操作中に、機器が自動的 に他のネットワークに接続 してしまうのを防ぐことも できます。 6. Connect をクリックし、 ミキサー名をタップして、 アプリケーションをミキサ ーに接続します。 注意 ‒ ミキサーのファームウェア がサポートされていない 旨の警告が出る場合、フ ァームウェアを最新版に アップデートしていただく ことを推奨します (詳しく は、behringer.com の X18 製 品ページをご覧ください) 。そのままでも接続を選 択することは可能です。 7. アプリケーションがミキサ ーに接続されると、全パ ラメーターを自動的に読 み込みます。X AIR のミキ シング機能を、リモート操 作で心ゆくまでお楽しみく ださい！ Apple iPad: 1. iOS の設定 / Wifi ダイアロ グを開きます。 2. Wifi をオンにします。 3. お使いの X AIR ミキサー の名称をネットワーク・リ ストから選択します (例：XR18-19-1B-07）。数 秒するとチェックマークが つき、ステイタスが 接続 になります。

4. X AIR for iPad アプリケーシ ョンを開くと、ネットワー クで見つかった X AIR ミキ サー (Devices) が、IP アド レス（この場合192.168.1.1.） とともに表示されます。 5. ミキサーのアイコンをタッ プし、アプリケーションと ミキサーを接続します。 注意 ‒ ミキサーのファー ムウェアがサポートされて いない旨の警告が出る場 合、ファームウェアを最新 版にアップデートしていた だくことを推奨します (詳しくは、behringer.com の X18 製品ページをご覧 ください)。そのままでも 接続を選択することは可 能です。 6. アプリケーションがミキサ ーに接続されると、全パ ラメーターを自動的に読 み込みます。X AIR のミキ シング機能を、リモート操 作で心ゆくまでお楽しみく ださい！

PC: X AIR EDITfor Windows / Mac /

Linux 1. お使いのオペレーション・ システムで、ワイヤレス・ネ ットワーク接続ダイアログ を開きます。 2. WLAN または Wifi アダ プターのスイッチが入っ ていることをご確認くだ さい。 3. ワイヤレス・ネットワーク のリストを見て、お使い のX AIR ミキサーの名称 を選択します（例 : XR18-19-1B-07）。数秒すると、 チェックマークがつき、ス テイタスが 接続 になり ます。 4. お使いのウィンドウズ /

Mac / Linux のX AIR Editor for Win / Mac / Linux を開き、

Setup をクリックします。 ネットワークで見つかった X AIR の名称と IP アドレス (この場合 192.168.1.1.）がリ ストに表示されます。 5. ミキサーの名称（ XR18-19-1B-07）をクリックし、 ミキサーから PC を同期し て、アプリケーションとミ キサーを接続するため、 確定します。ミキサーのフ ァームウェアがサポートさ れていない旨の警告が出 る場合、ファームウェアを 最新版にアップデートし ていただくことを推奨しま す (詳しくは、behringer.com の X18 製品ページをご覧 ください)。そのままでも 接続を選択することは可 能です。 6. アプリケーションがミキサ ーに接続されると、全パ ラメーターを自動的に読 み込みます。X AIR のミキ シング機能を、リモート操 作で心ゆくまでお楽しみく ださい！ 14 X AIR X18/XR18 15 クイックスタートガイド

技術仕様

X18 XR18

Processing

Number of processing channels 18 input channels, 4 FX return

channels, 6 aux buses, main LR

18 input channels, 4 FX return channels, 6 aux buses, main LR

Internal eff ects engines 4 true stereo 4 true stereo

Signal processing 40-bit fl oating point 40-bit fl oating point

A/D-D/A conversion (Cirrus Logic A/D CS5368, D/A CS4385)

24-bit @ 44.1 / 48 kHz, 114 dB dynamic range

24-bit @ 44.1 / 48 kHz, 114 dB dynamic range

Analog I/O latency* 0.8 ms 0.8 ms

Connectors

Programmable mic preamps, designed by MIDAS 16 XLR/TRS combo jacks, balanced 16 XLR/TRS combo jacks, balanced

Line / Aux inputs, stereo 2 RCA, unbalanced 2 TRS, balanced

Main outputs 2 XLR, balanced 2 XLR, balanced

Aux outputs 6 TRS, balanced impedance 6 XLR, balanced

Monitoring outputs 2 RCA, unbalanced —

Phones outputs 1 TRS 1 TRS

ULTRANET 1 RJ45 1 RJ45

MIDI inputs / outputs 1/1 DIN 1/1 DIN

Ethernet 1 RJ45 1 RJ45

Audio/Midi interface 1 USB Type B 1 USB Type B

Mic Input Characteristics

Preamp design MIDAS MIDAS

THD + noise, 20 dB gain, 0 dBu out < 0.005%, A-weighted < 0.005%, A-weighted

Phantom power, switchable per input 48 V 48 V

Equivalent input noise level, XLR (input shorted) -128 dBu, A-weighted -128 dBu, A-weighted

CMRR, XLR, @ 20 dB gain (typical) > 60 dB > 60 dB

CMRR, XLR, @ 40 dB gain > 65 dB > 65 dB

Input/Output Characteristics

Frequency range, @ 48 kHz sample rate, 0 dB to -1 dB 10 Hz - 22 kHz 10 Hz - 22 kHz

Dynamic range, analog in to analog out (typical) 106 dB 106 dB

A/D dynamic range, preamp to converter (typical) 109 dB 109 dB

D/A dynamic range, converter and output 108 dB 108 dB

Cross talk rejection @ 1 kHz, adjacent channels 90 dB 90 dB

Mic 1-16 Input impedance XLR jack, unbal. / bal. 5 kΩ / 10 kΩ 5 kΩ / 10 kΩ

Non clip maximum input level, XLR +23 dBu +23 dBu

Hi-Z 1-2 Input impedance TRS jack, unbal. / bal. 1 MΩ / 2 MΩ 1 MΩ / 2 MΩ

Line 3-16 Input impedance TRS jack, unbal. / bal. 5 kΩ / 10 kΩ 5 kΩ / 10 kΩ

Line 17-18 Input impedance, RCA / TRS 10 kΩ 10 kΩ

Non clip maximum input level, RCA / TRS +16 dBu +16 dBu

X18 XR18

Output Characteristics

Output impedance, XLR, unbal. / bal. 50 Ω / 50 Ω 50 Ω / 50 Ω

Output level, XLR, nom./max. +4 dBu / +16 dBu +4 dBu / +16 dBu

Output impedance, TRS, unbal. / bal. 50 Ω / 50 Ω 50 Ω / 50 Ω

Output level, TRS, nom./max. +4 dBu / +16 dBu +4 dBu / +16 dBu

Output impedance, RCA 1 kΩ —

Output level, RCA, nom./max. +4 dBu / +16 dBu —

Phones output impedance / level 40 Ω / +35 dBm (stereo) 40 Ω / +35 dBm (stereo)

Residual noise level, XLR and TRS -92 dBu, A-weighted -92 dBu, A-weighted

USB Audio/MIDI Interface

Type USB 2.0, type B USB 2.0, type B

Supported operating systems

Windows 7 or higher**, Mac OS X*** 10.6.8 or higher,

iOS 7 or higher (iPad), Linux

Windows 7 or higher**, Mac OS X 10.6.8 or higher, iOS 7 or higher (iPad), Linux

Supported sample rates 44.1 / 48 kHz 44.1 / 48 kHz

I/O audio channels 18 x 18 18 x 18

I/O MIDI channels 16 x 16 (1 port) 16 x 16 (1 port)

WLAN Module

Antenna Internal External, SMA connector, 50 Ω

Access Point, number of clients Max. 4 Max. 4

IEEE 802.11 b/g standard 2.4 GHz 2.4 GHz

Frequency Range 2412-2462 MHz 2412-2462 MHz

WLAN channels (Wifi Client, Access Point) 1-11 1-11

Max Output Power 19 dBm (802.11 b) / 18 dBm (802.11 g) 19 dBm (802.11 b) / 18 dBm (802.11 g)

Power

Switch-mode power supply Autorange 100-240 V, (50/60 Hz) Autorange 100-240 V, (50/60 Hz)

Power consumption 30 W 30 W

Physical

Standard operating temperature range 5°C – 40°C (41°F – 104°F) 5°C – 40°C (41°F – 104°F)

Dimensions 409 x 357 x 110 mm (16.1 x 14.1 x 4.3") 333 x 149 x 140 mm (13.1 x 5.9 x 5.5")

Weight 4 kg (8.8 lbs) 3.2 kg (7.1 lbs)

* including all channel and bus processing, excluding insert eff ects

** Windows ASIO driver available as download from behringer.com; compatible to CoreAudio on Mac OS X and iOS ***Mac OS X is a trademark of Apple, Inc.

技術仕様

1. ヒューズの格納部 / 電圧の 選択: ユニットをパワーソケ ットに接続する前に、各モデ ルに対応した正しい主電源を 使用していることを確認して ください。ユ ニットによって は、230 V と 120 V の 2 つの違う ポジションを切り替えて使う、 ヒューズの格納部を備えている ものがあります。正しくない値 のヒューズは、絶対に適切な値 のヒューズに交換されている必 要がありま す。 2. 故障: MUSIC Group ディーラ ーがお客様のお近くにないと きは、behringer. com の Support

内に列記されている、お客様の国 の MUSIC Group ディストリビュー ターにコンタクトすることがで きます。お 客様の国がリストに ない場合は、同じ behringer. com の Support 内にある Online Support でお客様の問題が処理できない か、チェックしてみてください。 あるいは、商品を返送する前 に、behringer.com で、オンラインの 保証請求を要請してください。 3. 電源接続: 電源ソケットに電源 コードを接続する前に、本製品に 適切な電圧を使用していることを ご確認ください。不具合が発生 したヒューズは必ず電圧および電 流、種類が同じヒューズに交換す る必要があります。 その他の重要な情報

その他の重要な情報

X AIR Mixers MIDI Parameter Implementation

MIDI RX / TX CH CMD No. Value Comment

Snapshots 1 Prg Chg 1-64

Program Changes 1-64 on Channel 1 can be used to recall snapshots 1-64 stored

inside X AIR mixers.

Fader

CH Faders 1 CC 0-15 0...127 Input Channels 1-16

CH Faders 1 CC 16 0...127 AuxLineIn 17-18 / USB Recorder Playback (stereo)

CH Faders 1 CC 17-20 0...127 FX1-4 Return (stereo)

Send Faders 1 CC 21-26 0...127 Aux1-6 / Subgroup

Send Faders 1 CC 27-30 0...127 Fx1-4

Main Fader 1 CC 31 0...127 Main LR (stereo)

Mute

CH Mutes 2 CC 0-15 0/127 Input Channels 1-16

CH Mutes 2 CC 16 0/127 AuxLineIn 17-18 / USB Recorder Playback (stereo)

CH Mutes 2 CC 17-20 0/127 FX1-4 Return (stereo)

Send Mutes 2 CC 21-26 0/127 Aux1-6 / Subgroup

Send Mutes 2 CC 27-30 0...127 Fx1-4

Main Mute 2 CC 31 0/127 Main LR (stereo)

Panorama/Balance

CH PAN 3 CC 0-15 1...127 Panorama Input Channels 1-16, 64=center

CH PAN 3 CC 16 1...127 Balance AuxLineIn 17-18 /

USB Recorder Playback, 64=center

CH PAN 3 CC 17-20 1...127 Balance FX1-4 Return, 64=center

Aux PAN (Subgroup) 3 CC 21-26 1...127 Panorama Aux1-6 / Subgroup, 64=center

Main Balance 3 CC 31 1...127 Balance Main LR, 64=center

X OSC

Text based OSC   SYX

Open Sound Control via Sysex F0 00 20 32 32 TEXT F7 With ‘TEXT’ being OSC strings in hex format,

up to 39 kB in length
