パーツカタログのご使用について. このパーツカタログは 0 年 月現在で編集しております. 新設 廃止または 変更が生じた場合は サービスブルテン等にてお知らせ致しますので その都度 ご訂正ください. イラストレーション ( 部品図 ) は部品検索の目安として記載していますので現品と形状が異なる場合

PARTS CATALOG M 2.5A2/3.5A2/3.5B

2

Serial Number 000001AA~

OB NO.002-21040-6

1104

M 2.5A

2

Website :

3.5B

2

〒174-0051

〒812-0892

〒530-0043

〒174-0051

03（3966）3116

092（411）8770

06（6358）2971

03（3966）2222

東京都板橋区小豆沢3-5-4

福岡市博多区東那珂2-10-55

大 阪 市 北 区 天 満 1 - 8 - 2 7

東京都板橋区小豆沢3-5-4

本

社

マリン九州

マリン関西

マリン関東

トーハツ船外機

パーツ カタログ

PARTS

CATALOG

M 2.5A

2

3.5A

2

3.5B

2

トーハツ船外機

パーツ カタログ

PARTS CATALOG

Serial Number 000001AA~

パーツカタログのご使用について

1. このパーツカタログは ､ 2011 年 1 月現在で編集しております。

2. 新設 ､ 廃止または ､ 変更が生じた場合は ､ サービスブルテン等にてお知らせ致しますの

で、その都度 ､ ご訂正ください ｡

3. イラストレーション（部品図）は部品検索の目安として記載していますので現品と形状が

異なる場合があります。

4. イラストが一つに対して複数の品番がありますので枝番と適用モデルを確認してからご注

文願います。

5. アッセンブリまたは ､ キットでの販売部品は ､ その構成する部品の頭に（＊）印をつけて

表しています ｡

6. 本文中に記載されている記号は ､ 次の様になっています ｡

STD : スタンダード

OPT : オプション

O/S : オーバーサイズ

Ass'y : アッセンブリ

DO

: 日本国内向け

EX

: 海外輸出向け

AR

: 必要に応じて選択

EU

: 欧州連合

7. オーダー上の注意

塗装部品の注文に当っては ､ 以下に従ってください ｡

パーツナンバーの 4 桁目が “B” ・“Q” 記号のものは塗装されています ｡ 現在の塗装色

はパワーヘッドがブラック (B)､ ロワユニットがアクアマリンブルー (Q) ､ プロペラが

ブラック (B) です ｡

[ 例示 ]

エンジンショートブロックキット ロワユニットアッシ （L）

3GTB87090-2

3BMQ87302-1

┃

┃

B: ブラック

Q: アクアマリンブルー

8. ボルト・ナット・ワッシャのサイズ記号に付いて

ボルト

○○○○○○ - ○○○○

首下長さ

径

1-1 1 309B01100-3 Cyl Block & Crankcase Ass'y _{ｼﾘﾝﾀﾞ&ｸﾗﾝｸｹｰｽｱｯｼ} 1 1 for M3.5A2, M2.5A2

1-1 2 3F0B01100-1 Cyl Block & Crankcase Ass'y _{ｼﾘﾝﾀﾞ&ｸﾗﾝｸｹｰｽｱｯｼ} 1 for M3.5B2

1-2 393-01131-0 * Nipple 5.5-5_{* ﾆｯﾌﾟﾙ 5.5-5} 1 1

1-3 345-01111-0 * Dowel Pin 6-12_{* ﾀﾞｳｪﾙﾋﾟﾝ 6-12} 2 2

1-4 916124-0665 * Bolt _{* ﾎﾞﾙﾄ} 4 4

1-5 910124-0630 * Bolt _{* ﾎﾞﾙﾄ} 2 2

1-6 309B01001-2 Cylinder Head _{ｼﾘﾝﾀﾞﾍｯﾄﾞ} 1 1

1-7 309-01005-2 Cylinder Head Gasket _{ｼﾘﾝﾀﾞﾍｯﾄﾞｶﾞｽｹｯﾄ} 1 1

1-8 9161F4-0630 Bolt _ﾎﾞﾙﾄ 4 4

1-9 940121-0600 Washer _ﾜｯｼｬ 4 4

1-10 309-02111-0 Reed Valve _{ﾘｰﾄﾞﾊﾞﾙﾌﾞ} 1 1

1-11 309-02113-0 Reed Valve Stopper _{ﾘｰﾄﾞﾊﾞﾙﾌﾞｽﾄｯﾊﾟ} 1 1

1-12 921521-7412 Screw _ｽｸﾘｭ 2 2

1-13 1 9701-1-1011 Spark Plug (BP6HS10) _{ｽﾊﾟｰｸﾌﾟﾗｸﾞ (BP6HS10)} 1 for DO STD

1-13 2 9701-1-1013 Spark Plug (BPR6HS10) _{ｽﾊﾟｰｸﾌﾟﾗｸﾞ (BPR6HS10)} 1 1 for EX STD, DO OPT

1-14 98AB-30-150 Hose _ﾎｰｽ 1 1 98AB-301000

1-15 3F0-01214-0 Crankcase Head Gasket _{ｸﾗﾝｸｹｰｽﾍｯﾄﾞｶﾞｽｹｯﾄ} 1 for M3.5B2

1-16 3F0-01210-1 Crankcase Head _{ｸﾗﾝｸｹｰｽﾍｯﾄﾞ} 1 for M3.5B2

1-17 3F0-01215-0 Oil Seal 10.1-20-7_{ｵｲﾙｼｰﾙ 10.1-20-7} 2 for M3.5B2

1-18 309-01210-1 Crankcase Head _{ｸﾗﾝｸｹｰｽﾍｯﾄﾞ} 1 1 for M3.5A2, M2.5A2

1-19 910103-5618 Bolt _ﾎﾞﾙﾄ 2 2 1-20 309-06972-0 Clamp 6.5-47.5P_{ｸﾗﾝﾌﾟ 6.5-47.5P} 1 1 Remarks 備　 　考 Q'ty／個数 Ref.No. 見出番号 Description 部 　品 　名

適用モデル

仕様違い

イラスト位置 No.

Fig. No.

1. This Parts Catalog provides information available as of the end of January, 2011.

2. Please keep the Parts Catalog updated each time when receiving the Service Bulletin describing

the addition, abolition and/or change of parts.

3. Actual shapes of parts may be different from the illustrations shown in this Parts Catalog because

they are described only as a guide for searching parts.

4. One illustration is given more than one article number. Please confirm the sub-number and

applicable model before ordering parts.

5. Given mark in (*) to part number shows assembly or kit part.

6. Marks in this Parts Catalog show.

STD : Standard

OPT : Optional Parts

O/S : Over size

Ass'y : Assembly

DO : Domestic Model

EX

: Export Model

AR : As required

EU : European Union

7. Attention to order

Please order painted parts in accordance with following.

The parts that fourth figure of the parts number is (B), (Q) have painted. Present coloring of

power head is black （B), lower unit is aqua marine blue (Q) and propeller is black (B).

[Example]

Engine Short Block Kit

Lower Unit Assy (L)

3GTB87090-2

3BMQ87302-1

┃

┃

B: Black

Q: Aquamarine Blue

8. About dimensional identification of bolts, nuts and washers.

Bolt

○○○○○○ - ○○○○

Length below neck

Diameter

Nuts & Washers

○○○○○○ - ○○○○

Diameter

9. Hose, that is a standard part, is replaced with long hose.

Part No.

部品番号 M2.5 M3.5

1-1 1 309B01100-3 Cyl Block & Crankcase Ass'y _{ｼﾘﾝﾀﾞ&ｸﾗﾝｸｹｰｽｱｯｼ} 1 1 for M3.5A2, M2.5A2

1-1 2 3F0B01100-1 Cyl Block & Crankcase Ass'y

ｼﾘﾝﾀﾞ&ｸﾗﾝｸｹｰｽｱｯｼ 1 for M3.5B2 1-2 393-01131-0 * Nipple 5.5-5_{* ﾆｯﾌﾟﾙ 5.5-5} 1 1 1-3 345-01111-0 * Dowel Pin 6-12_{* ﾀﾞｳｪﾙﾋﾟﾝ 6-12} 2 2 1-4 916124-0665 * Bolt _{* ﾎﾞﾙﾄ} 4 4 1-5 910124-0630 * Bolt _{* ﾎﾞﾙﾄ} 2 2 1-6 309B01001-2 Cylinder Head _{ｼﾘﾝﾀﾞﾍｯﾄﾞ} 1 1

1-7 309-01005-2 Cylinder Head Gasket _{ｼﾘﾝﾀﾞﾍｯﾄﾞｶﾞｽｹｯﾄ} 1 1

1-8 9161F4-0630 Bolt _ﾎﾞﾙﾄ 4 4

1-9 940121-0600 Washer _ﾜｯｼｬ 4 4

1-10 309-02111-0 Reed Valve _{ﾘｰﾄﾞﾊﾞﾙﾌﾞ} 1 1

1-11 309-02113-0 Reed Valve Stopper _{ﾘｰﾄﾞﾊﾞﾙﾌﾞｽﾄｯﾊﾟ} 1 1

1-12 921521-7412 Screw _ｽｸﾘｭ 2 2

1-13 1 9701-1-1011 Spark Plug (BP6HS10) _{ｽﾊﾟｰｸﾌﾟﾗｸﾞ (BP6HS10)} 1 for DO STD

1-13 2 9701-1-1013 Spark Plug (BPR6HS10) _{ｽﾊﾟｰｸﾌﾟﾗｸﾞ (BPR6HS10)} 1 1 for EX STD, DO OPT

1-14 98AB-30-150 Hose _ﾎｰｽ 1 1 98AB-301000

1-15 3F0-01214-0 Crankcase Head Gasket _{ｸﾗﾝｸｹｰｽﾍｯﾄﾞｶﾞｽｹｯﾄ} 1 for M3.5B2

1-16 3F0-01210-1 Crankcase Head _{ｸﾗﾝｸｹｰｽﾍｯﾄﾞ} 1 for M3.5B2

1-17 3F0-01215-0 Oil Seal 10.1-20-7_{ｵｲﾙｼｰﾙ 10.1-20-7} 2 for M3.5B2

1-18 309-01210-1 Crankcase Head _{ｸﾗﾝｸｹｰｽﾍｯﾄﾞ} 1 1 for M3.5A2, M2.5A2

1-19 910103-5618 Bolt _ﾎﾞﾙﾄ 2 2 1-20 309-06972-0 Clamp 6.5-47.5P_{ｸﾗﾝﾌﾟ 6.5-47.5P} 1 1 Remarks 備　 　考 Q'ty／個数 Ref.No. 見出番号 Description 部 　品 　名

Applicable model

Different specification

Illustration position number

Fig. No.

Fig. 1

CYLINDER・CRANK CASE ･･････････････････････････････････････････････ 1

シリンダ・クランクケース

Fig. 2

PISTON・CRANK SHAFT ･･･････････････････････････････････････････････ 3

ピストン・クランクシャフト

Fig. 3

CARBURETOR･･････････････････････････････････････････････････････････ 5

キャブレタ

Fig. 4

RECOIL STARTER ･･････････････････････････････････････････････････････ 9

リコイルスタータ

Fig. 5

MAGNETO ････････････････････････････････････････････････････････････ 11

マグネト

Fig. 6

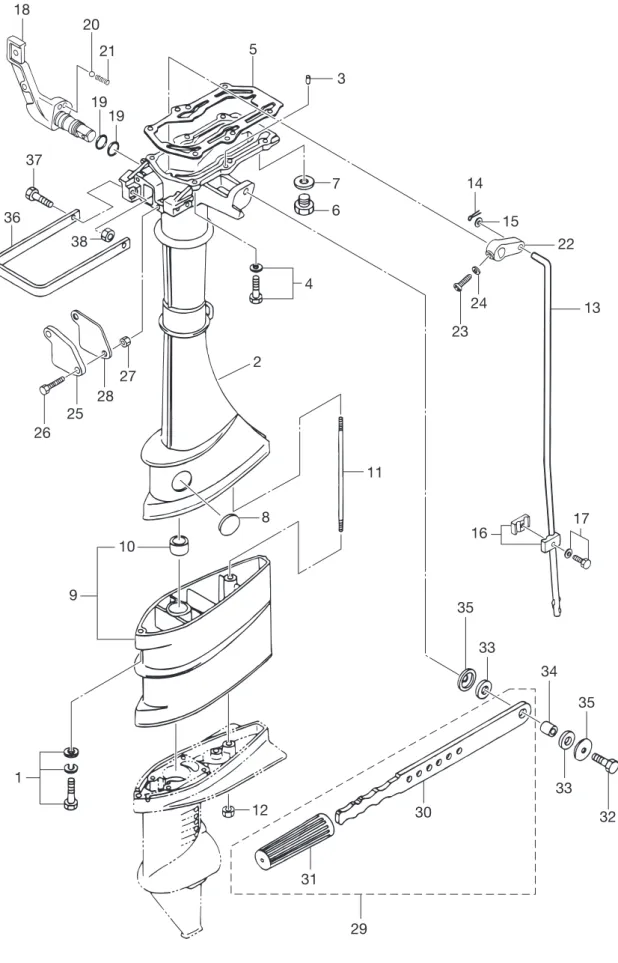

DRIVE SHAFT HOUSING・TILLER HANDLE (M3.5B2) ･･･････････････････ 13

ドライブシャフトハウジング・ティラハンドル （M3.5B2）

Fig. 7

GEAR CASE (M3.5B2) ････････････････････････････････････････････････ 17

ギヤケース（M3.5B2）

Fig. 8

DRIVE SHAFT HOUSING・GEAR CASE・TILLER HANDLE (M2.5/3.5A2) ･････ 21

ドライブシャフトハウジング・ギヤケース・ティラハンドル（M2.5/3.5A2）

Fig. 9

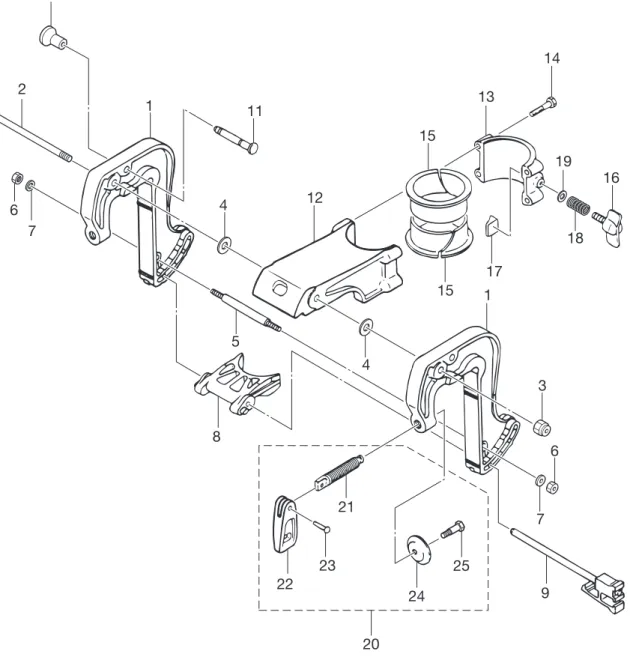

CLAMP BRACKET・SWIVEL BRACKET ･････････････････････････････････ 25

クランプブラケット・スイベルブラケット

Fig. 10

TOP COWL ･･･････････････････････････････････････････････････････････ 27

トップカウル

Fig. 11

FUEL TANK ･･･････････････････････････････････････････････････････････ 29

フュエルタンク

Fig. 12

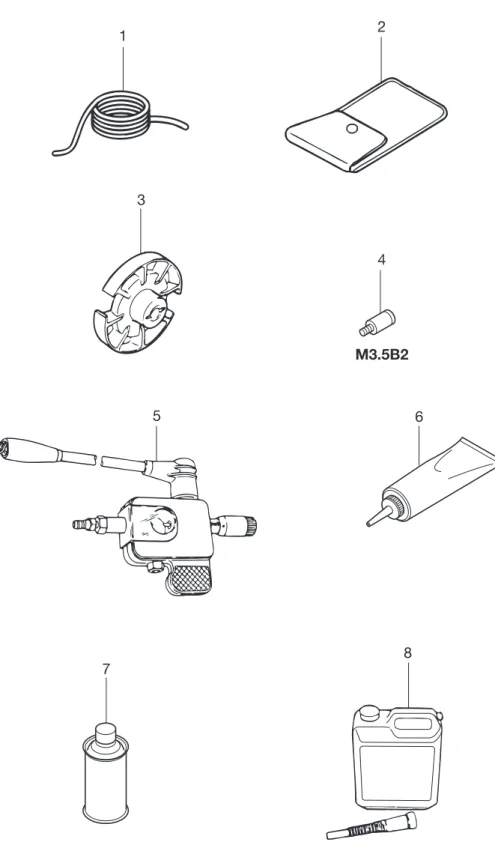

OPTIONAL PARTS・ACCESSORIES ････････････････････････････････････ 31

オプショナルパーツ・アクセサリ

Fig. 13

ASSEMBLY・ KIT PARTS ･･････････････････････････････････････････････ 33

アッセンブリ・キットパーツ

索引････････････････････････････････････････････････････････････････････････････････ 35

INDEX ･････････････････････････････････････････････････････････････････････････････ 38

INDEX

･･･････････････････････････････････････････････････････････････････ 40

目 次

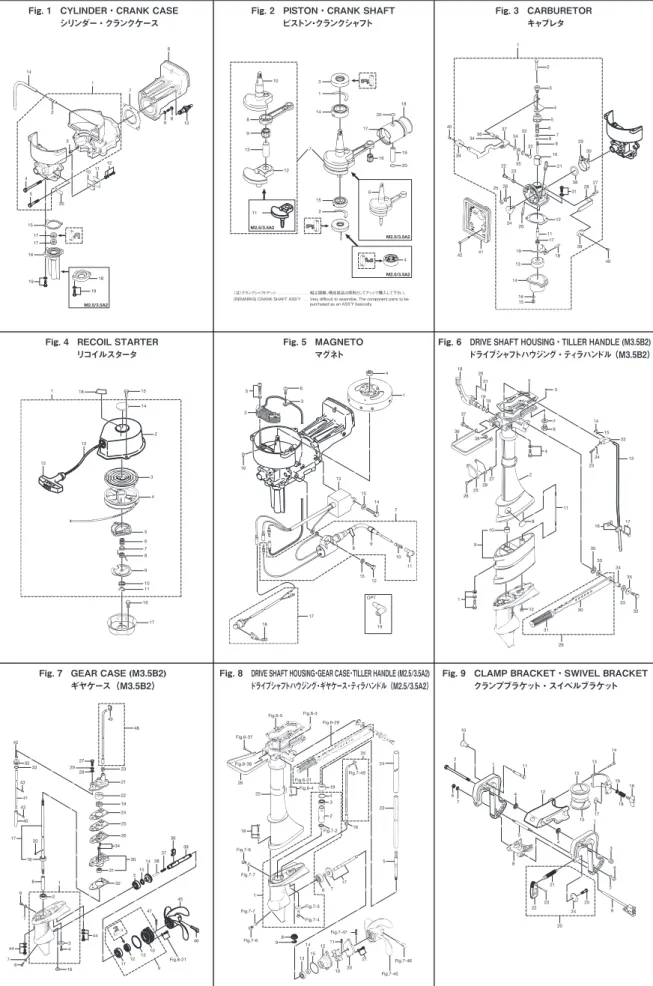

Fig. 1 CYLINDER・CRANK CASE シリンダー・クランクケース Fig. 2 PISTON・CRANK SHAFT ピストン・クランクシャフト Fig. 3 CARBURETOR キャブレタ M2.5/3.5A2 18 19 12 11 10 3 14 2 1 4 5 20 15 17 17 16 19 6 7 8 9 13

CYLINDER・CRANK CASE ASS Y Fig.1 シリンダー・クランクケースアッシ

（注）クランクシャフトアッシ . . . 組立困難。構成部品は原則としてアッシで購入して下さい。 (REMARKS) CRANK SHAFT ASS Y . . . Very difficult to assemble. The component parts to be

purchased as an ASS Y basically.

M2.5/3.5A2 M2.5/3.5A2 M2.5/3.5A2 7 9 13 12 8 6 15 2 5 10 11 4 3 1 14 16 19 20 20 18 17 PISTON・CRANK SHAFT Fig.2 ピストン・クランクシャフト 1 2 3 4 5 6 21 31 27 28 39 40 7 8 9 10 37 35 3433 32 40 39 38 29 30 42 41 24 26 25 20 36 34 22 23 12 11 17 18 19 13 14 16 15 CARBURETOR Fig.3 キャブレタ 15 14 2 3 4 5 6 7 8 9 10 11 16 17 18 1 12 13 RECOIL STARTER Fig.4 リコイルスタータ OPT 19 5 2 7 15 16 8 9 11 10 13 12 15 14 17 18 6 3 4 1 MAGNETO Fig.5 マグネト 10 1 12 29 30 31 35 33 34 35 33 32 16 17 13 2 22 15 14 24 23 3 7 6 20 18 5 21 19 19 37 36 38 27 28 25 26 4 11 8 9

DRIVE SHAFT HOUSING,GEAR CASE & STEERING HANDLE Fig.6 ドライブシャフトハウジング、ギアケース・ステアリングハンドル 48 49 34 26 25 24 19 22 21 23 27 31 32 30 14 15 5 29 28 39 38 37 36 45 47 1 2 6 8 20 18 17 41 43 43 40 33 35 42

GEAR CASE(DRIVE SHAFT) Fig.7 ギアケース(ドライブシャフト） 26 4 24 3 2 Fig.6-5 Fig.6-37 Fig.6-3 Fig.6-31 Fig.6-4 Fig.7-49 Fig.7-2 Fig.6-38 Fig.7-3 Fig.7-6 Fig.7-7 Fig.7-7 Fig.6-29 22 18 23 25 5 16 19 1 17 6 7

     DRIVE SHAFT HOUSING,GEAR CASE & STEERING HANDLE Fig.8 ドライブシャフトハウジング、ギアケース・ステアリングハンドル 3.5A2/2.5A2 13 14 15 19 16 18 17 15 1 3 6 24 25 22 23 21 9 7 8 5 4 4 12 11 1 10 2 7 6

   STERN BRACKET,SWIVEL BRACKET Fig.9 スターンブラケット，スイベルブラケット Fig. 4 RECOIL STARTER リコイルスタータ Fig. 5 MAGNETO マグネト Fig. 6 DRIVE SHAFT HOUSING・TILLER HANDLE (M3.5B2) ドライブシャフトハウジング・ティラハンドル （M3.5B2） Fig. 7 GEAR CASE (M3.5B2) ギヤケース（M3.5B2） Fig. 8 DRIVE SHAFT HOUSING・GEAR CASE・TILLER HANDLE (M2.5/3.5A2) ドライブシャフトハウジング・ギヤケース・ティラハンドル（M2.5/3.5A2） Fig. 9 CLAMP BRACKET・SWIVEL BRACKET クランプブラケット・スイベルブラケット

4 3 2 6 1 2 2 7 5 8 9 11 10 Fig.10 トップカウル 2 11 6 7 5 4 8 10 9 10 3 1 Fig.11 インテグラル フュエルタンク 5 7 6 8 3 4 M3.5B2 1 2 Fig.12 オプショナルパーツ＆アクセサリー

パワーヘッドガスケットセットPower Head Gasket Set

ウォーターポンプリペアキットWater Pump Repair Kit ロワユニットガスケットセットLower Unit Gasket Set キャブレタリペアキット Carburetor Repair Kit

2 3 7 1 1 4 5 6 ASSEMBLY, KIT Fig.13 アッセンブリ、キット M2.5/3.5A2 M3.5B2 M3.5B2 Fig. 13 ASSEMBLY・ KIT PARTS アッセンブリ・キットパーツ

18

19

12

11

10

3

14

2

1

4

5

20

15

17

17

16

19

6

7

8

9

13

CYLINDER・CRANK CASE ASS Y

Fig.1 シリンダー・クランクケースアッシ

Fig. 1 CYLINDER・CRANK CASE

_{シリンダ・クランクケース}

部品番号

1-1

1

309B01100-3

Cyl Block & Crankcase Ass'y

_{ｼﾘﾝﾀﾞ&ｸﾗﾝｸｹｰｽｱｯｼ}

1

1

for M3.5A2, M2.5A2

1-1

2

3F0B01100-1

Cyl Block & Crankcase Ass'y

ｼﾘﾝﾀﾞ&ｸﾗﾝｸｹｰｽｱｯｼ

1

for M3.5B2

1-2

393-01131-0

* Nipple 5.5-5

_{* ﾆｯﾌﾟﾙ 5.5-5}

1

1

1-3

345-01111-0

* Dowel Pin 6-12

_{* ﾀﾞｳｪﾙﾋﾟﾝ 6-12}

2

2

1-4

916124-0665

* Bolt

* ﾎﾞﾙﾄ

4

4

1-5

910124-0630

* Bolt

_{* ﾎﾞﾙﾄ}

2

2

1-6

309B01001-2

Cylinder Head

_{ｼﾘﾝﾀﾞﾍｯﾄﾞ}

1

1

1-7

309-01005-2

Cylinder Head Gasket

ｼﾘﾝﾀﾞﾍｯﾄﾞｶﾞｽｹｯﾄ

1

1

1-8

9161F4-0630

Bolt

ﾎﾞﾙﾄ

4

4

1-9

940121-0600

Washer

_ﾜｯｼｬ

4

4

1-10

309-02111-0

Reed Valve

ﾘｰﾄﾞﾊﾞﾙﾌﾞ

1

1

1-11

309-02113-0

Reed Valve Stopper

ﾘｰﾄﾞﾊﾞﾙﾌﾞｽﾄｯﾊﾟ

1

1

1-12

921521-7412

Screw

_ｽｸﾘｭ

2

2

1-13

1

9701-1-1011

Spark Plug (BP6HS10)

ｽﾊﾟｰｸﾌﾟﾗｸﾞ (BP6HS10)

1

for DO STD

1-13

2

9701-1-1013

Spark Plug (BPR6HS10)

ｽﾊﾟｰｸﾌﾟﾗｸﾞ (BPR6HS10)

1

1

for EX STD, DO OPT

1-14

98AB-30-150

Hose

_ﾎｰｽ

1

1

98AB-301000

1-15

3F0-01214-0

Crankcase Head Gasket

_{ｸﾗﾝｸｹｰｽﾍｯﾄﾞｶﾞｽｹｯﾄ}

1

for M3.5B2

1-16

3F0-01210-1

Crankcase Head

ｸﾗﾝｸｹｰｽﾍｯﾄﾞ

1

for M3.5B2

1-17

3F0-01215-0

Oil Seal 10.1-20-7

_{ｵｲﾙｼｰﾙ 10.1-20-7}

2

for M3.5B2

1-18

309-01210-1

Crankcase Head

_{ｸﾗﾝｸｹｰｽﾍｯﾄﾞ}

1

1

for M3.5A2, M2.5A2

1-19

910103-5618

Bolt

ﾎﾞﾙﾄ

2

2

1-20

309-06972-0

Clamp 6.5-47.5P

_{ｸﾗﾝﾌﾟ 6.5-47.5P}

1

1

備　 　考

見出番号

部 　品 　名

M2.5/3.5A2

M2.5/3.5A2

M2.5/3.5A2

7

9

13

12

8

6

15

2

5

10

11

4

3

1

14

16

19

20

20

18

17

PISTON・CRANK SHAFT

Fig.2 ピストン・クランクシャフト

Fig. 2 PISTON・CRANK SHAFT

ピストン・クランクシャフト

部品番号

備　 　考

見出番号

部 　品 　名

2-1

309-00106-0

Thrust Plate

_{ｽﾗｽﾄﾌﾟﾚｰﾄ (ｱｯﾊﾟ)}

1

1

2-2

1

309-00107-0

Thrust Plate

ｽﾗｽﾄﾌﾟﾚｰﾄ (ﾛﾜ)

1

1

for M3.5A2, M2.5A2

2-2

2

3F0-00107-0

Thrust Plate

_{ｽﾗｽﾄﾌﾟﾚｰﾄ (ﾛﾜ)}

1

for M3.5B2

2-3

309-00121-0

Oil Seal 20-42-8

_{ｵｲﾙｼｰﾙ 20-42-8}

1

1

2-4

309-00122-0

Oil Seal 15-35-15

ｵｲﾙｼｰﾙ 15-35-15

1

1

for M3.5A2, M2.5A2

2-5

3F0-00122-0

Oil Seal 17-40-8

_{ｵｲﾙｼｰﾙ 17-40-8}

1

for M3.5B2

2-6

309-00069-0

Crankshaft Sub-Ass'y

_{ｸﾗﾝｸｼｬﾌﾄｻﾌﾞｱｯｼ}

1

1

for M3.5A2, M2.5A2

2-7

3F0-00069-0

Crankshaft Sub-Ass'y

ｸﾗﾝｸｼｬﾌﾄｻﾌﾞｱｯｼ

1

for M3.5B2

2-8

309-00040-0

* Connecting Rod

* ｺﾈｸﾃｨﾝｸﾞﾛｯﾄﾞ

1

1

2-9

309-00043-0

* Roller Bearing 16-22-12

_{* ﾛｰﾗﾍﾞｱﾘﾝｸﾞ 16-22-12}

1

1

2-10

309-00031-0

* Crankshaft A

* ｸﾗﾝｸｼｬﾌﾄ A

1

1

2-11

309-00034-0

* Crankshaft D

* ｸﾗﾝｸｼｬﾌﾄ D

1

1

for M3.5A2, M2.5A2

2-12

3F0-00034-0

* Crankshaft D

_{* ｸﾗﾝｸｼｬﾌﾄ D}

1

for M3.5B2

2-13

309-00061-1

* Crank Pin

* ｸﾗﾝｸﾋﾟﾝ

1

1

2-14

3F0-00113-0

Main Bearing 6004

ﾒｲﾝﾍﾞｱﾘﾝｸﾞ 6004

1

1

2-15

1

9643-3-6202

Ball Bearing 6202

_{ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6202}

1

1

for M3.5A2, M2.5A2

2-15

2

9643-3-6203

Ball Bearing 6203

_{ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6203}

1

for M3.5B2

2-16

309-00042-0

Roller Bearing 10.5-14-15

ﾛｰﾗﾍﾞｱﾘﾝｸﾞ 10.5-14-15

1

1

2-17

1

309-00001-1

Piston

_{ﾋﾟｽﾄﾝ}

1

1

STD

2-17

2

309-00004-1

Piston (0.5 O/S)

_{ﾋﾟｽﾄﾝ (0.5O/S)}

1

1

OPT

2-18

1

302-00011-0

Piston Ring

ﾋﾟｽﾄﾝﾘﾝｸﾞ

1

1

STD

2-18

2

302-00014-0

Piston Ring (0.5 O/S)

_{ﾋﾟｽﾄﾝﾘﾝｸﾞ (0.5O/S)}

1

1

OPT

2-19

309-00021-1

Piston Pin

_{ﾋﾟｽﾄﾝﾋﾟﾝ}

1

1

2-20

309-00024-1

Piston Pin Clip

1

2

3

4

5

6

21

31

27

28

39

40

7

8

9

10

37

35

34

33

32

40

39

38

29

30

42

41

24

26

25

20

36

34

22

23

12

11

17

18

19

13

14

16

CARBURETOR

Fig.3 キャブレタ

Fig. 3 CARBURETOR

キャブレタ

部品番号

備　 　考

見出番号

部 　品 　名

3-1

1

3D5-03100-5

Carburetor Ass'y

_{ｷｬﾌﾞﾚﾀｱｯｼ}

1

C6

_{for M2.5A2}

3-1

2

3F0-03100-4

Carburetor Ass'y

ｷｬﾌﾞﾚﾀｱｯｼ

1

E5

for M3.5A2, M3.5B2

3-2

309-03170-0

* Throttle Wire Ass'y

_{* ｽﾛｯﾄﾙﾜｲﾔｱｯｼ}

1

1

3-3

309-03178-0

* Screw

_{* ｽｸﾘｭ ｽﾛｯﾄﾙﾚﾊﾞｰﾎﾙﾀﾞ}

1

1

3-4

309-03173-0

* Throttle Lever Holder

* ｽﾛｯﾄﾙﾚﾊﾞｰﾎﾙﾀﾞ

1

1

3-5

309-03101-0

* Carburetor Body Cap

_{* ｷｬﾌﾞﾚﾀﾎﾞﾃﾞｨｷｬｯﾌﾟ}

1

1

3-6

309-03107-0

* Throttle Valve Spring

_{* ｽﾛｯﾄﾙﾊﾞﾙﾌﾞｽﾌﾟﾘﾝｸﾞ}

1

1

3-7

309-03108-0

* Spring Receiver

* ｽﾌﾟﾘﾝｸﾞﾚｼｰﾊﾞ

1

1

3-8

309-03154-0

* Jet Needle Clip

* ｼﾞｪｯﾄﾆｰﾄﾞﾙｸﾘｯﾌﾟ

1

1

3-9

3F0-03153-3

* Jet Needle #256

_{* ｼﾞｪｯﾄﾆｰﾄﾞﾙ #256}

1

1

3-10

1

309-03106-1

* Throttle Valve

* ｽﾛｯﾄﾙﾊﾞﾙﾌﾞ

1

for M3.5A2, M3.5B2

3-10

2

3D5-03106-0

* Throttle Valve

* ｽﾛｯﾄﾙﾊﾞﾙﾌﾞ

1

for M2.5A2

3-11

309-03155-2

* Needle Jet

_{* ﾆｰﾄﾞﾙｼﾞｪｯﾄ}

1

1

3-12

309-03121-0

* Float Chamber Gasket

* ﾌﾛｰﾄﾁｬﾝﾊﾞｶﾞｽｹｯﾄ

1

1

3-13

309-03125-0

* Float

* ﾌﾛｰﾄ

1

1

3-14

309-03120-0

* Float Chamber

_{* ﾌﾛｰﾄﾁｬﾝﾊﾞ}

1

1

3-15

309-03192-0

* Drain Screw

_{* ﾄﾞﾚﾝｽｸﾘｭ}

1

1

3-16

309-03193-0

* Gasket

* ｶﾞｽｹｯﾄ ﾄﾞﾚﾝｽｸﾘｭ

1

1

3-17

309-03151-3

* Main Jet (#86)

_{* ﾒｲﾝｼﾞｪｯﾄ (#86)}

1

1

3-18

309-03126-0

* Float Arm Pin

_{* ﾌﾛｰﾄｱｰﾑﾋﾟﾝ}

1

1

3-19

309-03127-1

* Float Hinge

* ﾌﾛｰﾄﾋﾝｼﾞ

1

1

3-20

309-03147-1

* Float Valve

_{* ﾌﾛｰﾄﾊﾞﾙﾌﾞ}

1

1

3-21

309-03148-1

* Needle Valve Seat

_{* ﾆｰﾄﾞﾙﾊﾞﾙﾌﾞｼｰﾄ}

1

1

3-22

309-03156-0

* Adjust Screw

* ｱｼﾞｬｽﾄｽｸﾘｭ ｽﾛｯﾄﾙﾌﾘｸｼｮﾝ

1

1

3-23

309-03157-0

* Spring

_{* ｽﾌﾟﾘﾝｸﾞ ｽﾛｰｽﾄｯﾌﾟｽｸﾘｭ}

1

1

3-24

309-03161-0

* Choke Plate

_{* ﾁｮｰｸﾌﾟﾚｰﾄ}

1

1

3-25

332-03104-0

* Choke Plate Nut

* ﾁｮｰｸﾌﾟﾚｰﾄﾅｯﾄ

1

1

3-26

941303-0600

* Spring Washer

* ｽﾌﾟﾘﾝｸﾞﾜｯｼｬ

1

1

3-27

309-03163-0

* Shutter Bolt

_{* ｼｬｯﾀﾎﾞﾙﾄ}

1

1

3-28

309-03164-0

* Shutter Lever

* ｼｬｯﾀﾚﾊﾞｰ

1

1

1

2

3

4

5

6

21

31

27

28

39

40

7

8

9

10

37

35

34

33

32

40

39

38

29

30

42

41

24

26

25

20

36

34

22

23

12

11

17

18

19

13

14

16

CARBURETOR

Fig.3 キャブレタ

Fig. 3 CARBURETOR

キャブレタ

部品番号

備　 　考

見出番号

部 　品 　名

3-29

309-03113-0

* Carburetor Body Band

_{* ｷｬﾌﾞﾚﾀﾎﾞﾃﾞｨﾊﾞﾝﾄﾞ}

1

1

3-30

309-03114-0

* Carburetor Body Band Bolt

* ｷｬﾌﾞﾚﾀﾎﾞﾃﾞｨﾊﾞﾝﾄﾞﾎﾞﾙﾄ

1

1

3-31

921532-6410

* Screw

_{* ｽｸﾘｭ}

2

2

3-32

921532-0510

* Screw

_{* ｽｸﾘｭ}

1

1

3-33

309-03177-0

* Throttle Lever Washer

* ｽﾛｯﾄﾙﾚﾊﾞｰﾜｯｼｬ

1

1

3-34

309-03175-0

* Throttle Lever Gasket

_{* ｽﾛｯﾄﾙﾚﾊﾞｰｶﾞｽｹｯﾄ}

2

2

3-35

309-03176-1

* Throttle Lever End

_{* ｽﾛｯﾄﾙﾚﾊﾞｰｴﾝﾄﾞ}

1

1

3-36

309-03174-1

* Throttle Lever Collar

* ｽﾛｯﾄﾙﾚﾊﾞｰｶﾗｰ

1

1

3-37

309-03172-1

* Throttle Lever

* ｽﾛｯﾄﾙﾚﾊﾞｰ

1

1

3-38

309-03116-2

* O-Ring 2.4-15.7

_{* Oﾘﾝｸﾞ 2.4-15.7}

1

1

3-39

309-03401-0

* Knob

* ﾉﾌﾞ ｽﾛｯﾄﾙﾁｮｰｸﾚﾊﾞｰ

2

2

3-40

921603-0305

Screw

ｽｸﾘｭ

2

2

3-41

1

3F0B02496-1

Carburetor Cover W/Decal

_{ｷｬﾌﾞﾚﾀｶﾊﾞｰ (W/ﾃﾞｶｰﾙ)}

1

for M3.5A2, M3.5B2

3-41

2

314B02496-2

Carburetor Cover W/Decal

ｷｬﾌﾞﾚﾀｶﾊﾞｰ (W/ﾃﾞｶｰﾙ)

1

for M2.5A2

3-42

921603-0435

Screw

15

14

2

3

4

5

6

7

8

9

10

11

16

17

18

1

12

13

RECOIL STARTER

Fig.4 リコイルスタータ

Fig. 4 RECOIL STARTER

リコイルスタータ

部品番号

備　 　考

見出番号

部 　品 　名

4-1

312-05000-0

Recoil Starter Ass'y

_{ﾘｺｲﾙｽﾀｰﾀｱｯｼ}

1

1

4-2

312-05001-0

* Starter Case

* ｽﾀｰﾀｹｰｽ

1

1

4-3

307-05004-0

* Starter Spring

_{* ｽﾀｰﾀｽﾌﾟﾘﾝｸﾞ}

1

1

4-4

307-05104-0

* Reel

_{* ﾘｰﾙ}

1

1

4-5

307-05003-0

* Ratchet

* ﾗﾁｪｯﾄ

1

1

4-6

307-05007-0

* Friction Spring

_{* ﾌﾘｸｼｮﾝｽﾌﾟﾘﾝｸﾞ}

1

1

4-7

307-05021-0

* Spring Cover

_{* ｽﾌﾟﾘﾝｸﾞｶﾊﾞｰ}

1

1

4-8

307-05012-0

* Return Spring

* ﾘﾀｰﾝｽﾌﾟﾘﾝｸﾞ

1

1

4-9

307-05006-0

* Friction Plate

* ﾌﾘｸｼｮﾝﾌﾟﾚｰﾄ

1

1

4-10

307-05027-0

* Thrust Washer

_{* ｽﾗｽﾄﾜｯｼｬ}

1

1

4-11

307-05011-0

* E-Ring

* Eﾘﾝｸﾞ

1

1

4-12

307-05013-0

* Starter Rope φ4-1250

* ｽﾀｰﾀﾛｰﾌﾟ φ4-1250

1

1

4-13

307-05019-0

* Starter Handle

_{* ｽﾀｰﾀﾊﾝﾄﾞﾙ}

1

1

4-14

309-05028-0

* Pad

* ﾊﾟｯﾄﾞ ﾘｺｲﾙｽﾀｰﾀ

1

1

4-15

910421-0612

Bolt

ﾎﾞﾙﾄ

3

3

4-16

910121-0612

Bolt

_ﾎﾞﾙﾄ

3

3

4-17

309-05901-1

Starter Pulley

_{ｽﾀｰﾀﾌﾟｰﾘ}

1

1

4-18

3C7-72182-2

Caution Decal (C)

ｺｰｼｮﾝﾃﾞｶｰﾙ (C)

1

1

OPT

19

5

2

7

15

16

8

9

11

10

13

12

15

14

17

18

6

3

4

1

MAGNETO

Fig.5 マグネト

Fig. 5 MAGNETO

マグネト

部品番号

備　 　考

見出番号

部 　品 　名

5-1

3F0-06101-0

Flywheel Ass'y

_{ﾌﾗｲﾎｲｰﾙｱｯｼ}

1

1

5-2

3F0-06120-0

Exciter Coil

ｴｷｻｲﾀｺｲﾙ

1

1

5-3

3F0-06915-0

Clamp

_{ｸﾗﾝﾌﾟ}

1

1

5-4

309-00132-0

Nut 10-P1.25

_{ﾏｸﾞﾈﾄﾅｯﾄ 10-P1.25}

1

1

5-5

921521-6520

Screw

ｽｸﾘｭ

2

2

5-6

921521-0510

Screw

_ｽｸﾘｭ

1

1

5-7

3F0-06049-1

Ignition Coil Ass'y W/Label

_{ｲｸﾞﾆｯｼｮﾝｺｲﾙｱｯｼ (W/ﾃﾞｶｰﾙ)}

1

1

F6T530

5-8

3C8-72181-0

* Caution Decal (B)

* ｺｰｼｮﾝﾃﾞｶｰﾙ B

1

1

5-9

3F0-06157-0

* Protector

* ﾌﾟﾛﾃｸﾀ

1

1

5-10

3M2-06926-0

* Plug Cap Terminal

_{* ﾌﾟﾗｸﾞｷｬｯﾌﾟﾀｰﾐﾅﾙ}

1

1

STD

5-11

3M2-06921-0

* Plug Cap

* ﾌﾟﾗｸﾞｷｬｯﾌﾟ

1

1

STD

5-12

910103-0620

Bolt

ﾎﾞﾙﾄ

1

1

5-13

3F0-06060-0

CD Unit

_{CDﾕﾆｯﾄ}

1

1

5-14

910103-0616

Bolt

ﾎﾞﾙﾄ

1

1

5-15

3C8-66308-0

Washer 6-16-1.5

ﾜｯｼｬ 6-16-1.5

2

2

5-16

309-00131-0

Key

_{ｷｰ ﾏｸﾞﾈﾄ}

1

1

5-17

3D5-06870-0

Stop Switch Ass'y

_{ｽﾄｯﾌﾟｽｲｯﾁｱｯｼ}

1

1

5-18

353-06821-0

* Stop Switch Lanyard Ass'y

* ｽﾄｯﾌﾟｽｲｯﾁﾗﾝﾔｰﾄﾞｱｯｼ

1

1

5-19

3C7-06921-0

Plug Cap W/Resistance

_{ﾌﾟﾗｸﾞｷｬｯﾌﾟ (W/ﾚｼﾞｽﾀﾝｽ)}

1

1

OPT

10

1

12

30

31

35

33

34

35

33

32

16

17

13

2

22

15

14

24

23

3

7

6

20

18

5

21

19

19

37

36

38

27

28

25

26

4

11

8

9

DRIVE SHAFT HOUSING,GEAR CASE & STEERING HANDLE

Fig.6 ドライブシャフトハウジング、ギアケース・ステアリングハンドル

Fig. 6 DRIVE SHAFT HOUSING ・ TILLER HANDLE (M3.5B2)

ドライブシャフトハウジング・ティラハンドル（M3.5B2）

部品番号

備　 　考

見出番号

部 　品 　名

6-1

9101E3-7635

Bolt

_ﾎﾞﾙﾄ

1

for Transom “L”

6-2

3F0Q61020-2

Drive Shaft Housing (S)

ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾊｳｼﾞﾝｸﾞ (S)

1

6-3

345-01111-0

Dowel Pin 6-12

_{ﾀﾞｳｪﾙﾋﾟﾝ 6-12}

2

2

6-4

9101E3-5625

Bolt

_ﾎﾞﾙﾄ

6

6

6-5

309-61012-3

Drive Shaft Housing Gasket

ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾊｳｼﾞﾝｸﾞｶﾞｽｹｯﾄ

1

1

6-6

9106E3-0808

Bolt

_ﾎﾞﾙﾄ

1

6-7

332-60006-0

Gasket 8.1-15-1

_{ｶﾞｽｹｯﾄ 8.1-15-1}

1

6-8

369-61016-0

Grommet 29.3

ｸﾞﾛﾒｯﾄ 29.3

1

6-9

3F0Q61102-2

Extension Housing Ass'y (L)

ｴｸｽﾃﾝｼｮﾝﾊｳｼﾞﾝｸﾞｱｯｼ (L)

1

for Transom “L”

6-10

369-60003-0

* Drive Shaft Bushing

_{* ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾌﾞｯｼﾝｸﾞ}

1

for Transom “L”

6-11

3F0-61101-1

Stud 6-171

ｽﾀｯﾄﾞ 6-171

1

for Transom “L”

6-12

9301E3-0600

Nut

ﾅｯﾄ

1

for Transom “L”

6-13

3F0-66214-0

Shift Rod (S)

_{ｼﾌﾄﾛｯﾄﾞ (S)}

1

6-14

951503-0212

Split Pin 2-12

ｽﾌﾟﾘｯﾄﾋﾟﾝ 2-12

1

6-15

940103-0500

Washer

ﾜｯｼｬ

1

6-16

369-66241-0

Shift Rod Joint Ass'y

_{ｼﾌﾄﾛｯﾄﾞｼﾞｮｲﾝﾄｱｯｼ}

1

6-17

910103-5616

Bolt

_ﾎﾞﾙﾄ

1

6-18

3F0-66110-0

Shift Lever

ｼﾌﾄﾚﾊﾞｰ

1

6-19

3G9-66136-0

O-Ring 2-10

_{Oﾘﾝｸﾞ 2-10}

2

6-20

369-66116-0

Ceramic Ball 7.7

_{ｾﾗﾐｯｸﾎﾞｰﾙ 7.7}

1

6-21

369-66112-1

Spring

ｽﾌﾟﾘﾝｸﾞ ｼﾌﾄﾚﾊﾞｰｽﾄｯﾊﾟ

1

6-22

3F0-66225-0

Shift Rod Lever

_{ｼﾌﾄﾛｯﾄﾞﾚﾊﾞｰ}

1

6-23

3F0-66227-0

Tapping Screw 4-20

_{ﾀｯﾋﾟﾝｸﾞｽｸﾘｭ 4-20}

1

6-24

940103-0400

Washer

ﾜｯｼｬ

1

6-25

3F0Q66228-0

Cover

_{ｶﾊﾞｰ ｼﾌﾄﾛｯﾄﾞﾚﾊﾞｰ}

1

6-26

9101E3-0616

Bolt

_ﾎﾞﾙﾄ

2

6-27

9301E3-0600

Nut

ﾅｯﾄ

2

6-28

3F0-66229-1

Gasket

ｶﾞｽｹｯﾄ ｼﾌﾄﾛｯﾄﾞﾚﾊﾞｰｶﾊﾞｰ

1

6-29

309Q63010-0

Tiller Handle Ass'y

_{ﾃｨﾗﾊﾝﾄﾞﾙｱｯｼ}

1

1

6-30

309Q63011-0

* Tiller Handle

10

1

12

30

31

35

33

34

35

33

32

16

17

13

2

22

15

14

24

23

3

7

6

20

18

5

21

19

19

37

36

38

27

28

25

26

4

11

8

9

DRIVE SHAFT HOUSING,GEAR CASE & STEERING HANDLE

Fig.6 ドライブシャフトハウジング、ギアケース・ステアリングハンドル

Fig. 6 DRIVE SHAFT HOUSING ・ TILLER HANDLE (M3.5B2)

ドライブシャフトハウジング・ティラハンドル（M3.5B2）

部品番号

備　 　考

見出番号

部 　品 　名

6-31

309-63012-0

* Grip

_{* ｸﾞﾘｯﾌﾟ ﾃｨﾗﾊﾝﾄﾞﾙ}

1

1

6-32

910103-0830

Bolt

ﾎﾞﾙﾄ

1

1

6-33

309-63024-0

Tiller Handle Damper

_{ﾃｨﾗﾊﾝﾄﾞﾙﾀﾞﾝﾊﾟ}

2

2

6-34

309-63025-0

Spacer 8.4-12-14.2

_{ｽﾍﾟｰｻ 8.4-12-14.2}

1

1

6-35

345-67115-0

Washer 6.5-21-1

ﾜｯｼｬ ﾏｳﾝﾄﾗﾊﾞｰ 6.5-21-1

2

2

6-36

3F0Q67521-0

Carrying Handle

_{ｷｬﾘﾝｸﾞﾊﾝﾄﾞﾙ}

1

6-37

9101E3-0625

Bolt

_ﾎﾞﾙﾄ

2

2

6-38

9301E3-0600

Nut

ﾅｯﾄ

2

2

48

49

34

26

25

24

19

22

21

23

27

31

32

30

₁₄

15

5

29

28

39

38

37

36

45

46

Fig.8-21

11

12

13

47

10

3

4

44

7

6

44

1

2

6

7

8

20

18

17

41

43

43

40

33

35

42

GEAR CASE(DRIVE SHAFT)

Fig.7 ギアケース(ドライブシャフト）

Fig. 7 GEAR CASE (M3.5B2)

ギヤケース（M3.5B2）

部品番号

備　 　考

見出番号

部 　品 　名

7-1

3ARQ60000-1

Gear Case Ass'y

_{ｷﾞﾔｹｰｽｱｯｼ}

1

7-2

9601-0-6000

* Ball Bearing 6000

* ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6000

1

1

7-3

338-60218-2

* Anode

_{* ｱﾉｰﾄﾞ}

1

1

7-4

910103-0616

* Bolt

_{* ﾎﾞﾙﾄ}

1

1

7-5

9601-0-6004

Ball Bearing 6004

ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6004

1

7-6

332-60005-2

Plug

_{ﾌﾟﾗｸﾞ}

2

2

7-7

332-60006-0

Gasket 8.1-15-1

_{ｶﾞｽｹｯﾄ 8.1-15-1}

2

2

7-8

3F0-64321-0

Spacer 10.1-15-72

ｽﾍﾟｰｻ 10.1-15-72

1

7-9

3F0Q87323-1

Propeller Shaft Housing Ass'y

ﾌﾟﾛﾍﾟﾗｼｬﾌﾄﾊｳｼﾞﾝｸﾞｱｯｼ

1

7-10

3F0Q60101-1

* Propeller Shaft Housing

_{* ﾌﾟﾛﾍﾟﾗｼｬﾌﾄﾊｳｼﾞﾝｸﾞ}

1

7-11

9601-0-6001

* Ball Bearing 6001

* ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6001

1

7-12

309-60111-0

* Oil Seal 12-24-8

* ｵｲﾙｼｰﾙ 12-24-8

1

7-13

345-65015-0

* O-Ring 3.2-47

_{* Oﾘﾝｸﾞ 3.2-47}

1

7-14

369-64010-2

Bevel Gear Ass'y (A)

ﾍﾞﾍﾞﾙｷﾞﾔ A ｱｯｼ

1

7-15

1

369-64014-0

Shim 21-28-0.1

ｼﾑ 21-28-0.1

A

7-15

2

369-64015-0

Shim 21-28-0.15

_{ｼﾑ 21-28-0.15}

A

7-16

369-64020-2

Bevel Gear B

_{ﾍﾞﾍﾞﾙｷﾞﾔ B}

1

7-17

1

3F0-64301-0

Drive Shaft Ass'y (S)

ﾄﾞﾗｲﾌﾞｼｬﾌﾄｱｯｼ (S)

1

for Transom “S”

7-17

2

3F0-64302-0

Drive Shaft Ass'y (L)

_{ﾄﾞﾗｲﾌﾞｼｬﾌﾄｱｯｼ (L)}

1

for Transom “L”

7-18

9601-0-6000

* Ball Bearing 6000

_{* ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6000}

1

7-19

369-65021-1

Water Pump Impeller

ｳｫｰﾀﾎﾟﾝﾌﾟｲﾝﾍﾟﾗ

1

7-20

369-65022-0

Key

_{ｷｰ ﾎﾟﾝﾌﾟｲﾝﾍﾟﾗ}

1

7-21

3F0-65016-0

Pump Case (Upper)

_{ﾎﾟﾝﾌﾟｹｰｽ (ｱｯﾊﾟ)}

1

7-22

3F0-65011-0

Pump Case Liner

ﾎﾟﾝﾌﾟｹｰｽﾗｲﾅ

1

7-23

3F0-65032-0

Grommet

_{ｸﾞﾛﾒｯﾄ ｳｫｰﾀﾊﾟｲﾌﾟ (ﾛﾜ)}

1

7-24

3F0-65018-0

Pump Case Gasket

_{ﾎﾟﾝﾌﾟｹｰｽｶﾞｽｹｯﾄ}

1

7-25

3F0-65025-0

Water Pump Guide Plate

ｳｫｰﾀﾎﾟﾝﾌﾟｶﾞｲﾄﾞﾌﾟﾚｰﾄ

1

7-26

3F0-65029-0

Guide Plate Gasket

ｶﾞｲﾄﾞﾌﾟﾚｰﾄｶﾞｽｹｯﾄ

1

7-27

9161E3-0645

Bolt

_ﾎﾞﾙﾄ

4

7-28

940103-0600

Washer

48

49

34

26

25

24

19

22

21

23

27

31

32

30

₁₄

15

5

29

28

39

38

37

36

45

46

Fig.8-21

11

12

13

47

10

3

4

44

7

6

44

1

2

6

7

8

20

18

17

41

43

43

40

33

35

42

GEAR CASE(DRIVE SHAFT)

Fig.7 ギアケース(ドライブシャフト）

Fig. 7 GEAR CASE (M3.5B2)

ギヤケース（M3.5B2）

部品番号

備　 　考

見出番号

部 　品 　名

7-29

941303-0600

Spring Washer

_{ｽﾌﾟﾘﾝｸﾞﾜｯｼｬ}

4

7-30

3H2-65040-1

Pump Case Ass'y (Lower)

ﾎﾟﾝﾌﾟｹｰｽｱｯｼ (ﾛﾜ)

1

7-31

3F0-60223-0

* Oil Seal 10-22-8

_{* ｵｲﾙｼｰﾙ 10-22-8}

1

7-32

3F0-65020-0

Pump Case Gasket (Lower)

_{ﾎﾟﾝﾌﾟｹｰｽｶﾞｽｹｯﾄ (ﾛﾜ)}

1

7-33

301-66023-0

O-Ring 2.4-9.5

Oﾘﾝｸﾞ 2.4-9.5

1

7-34

3B2-65022-0

Key 3-11

_{ｷｰ ﾎﾟﾝﾌﾟｲﾝﾍﾟﾗ 3-11}

2

Dowel Pin

7-35

3F0-66031-0

Cam Rod Bushing

_{ｶﾑﾛｯﾄﾞﾌﾞｯｼﾝｸﾞ}

1

7-36

3F0-64215-0

Clutch

ｸﾗｯﾁ

1

7-37

3F0-64221-0

Spring

ｽﾌﾟﾘﾝｸﾞ ｸﾗｯﾁ

1

7-38

3F0-64223-0

Push Rod

_{ﾌﾟｯｼｭﾛｯﾄﾞ ｸﾗｯﾁ}

1

7-39

3F0-64211-0

Propeller Shaft

ﾌﾟﾛﾍﾟﾗｼｬﾌﾄ

1

7-40

3F0-66011-0

Clutch Cam

ｸﾗｯﾁｶﾑ

1

7-41

1

3F0-66012-0

Cam Rod (S)

_{ｶﾑﾛｯﾄﾞ (S)}

1

for Transom “S”

7-41

2

3F0-66013-0

Cam Rod (L)

ｶﾑﾛｯﾄﾞ (L)

1

for Transom “L”

7-42

369-66021-1

O-Ring 2.5-4.9

Oﾘﾝｸﾞ 2.5-4.9

2

7-43

951407-0308

Spring Pin 3-8

_{ｽﾌﾟﾘﾝｸﾞﾋﾟﾝ 3-8}

2

7-44

9101E3-7635

Bolt

_ﾎﾞﾙﾄ

2

for Transom “S”

7-45

1

309-64106-0

Propeller Ass'y (6")

ﾌﾟﾛﾍﾟﾗｱｯｼ (6")

1

1

Plastic

STD A2 3×188×145

7-45

2

3F0-64101-0

Propeller Ass'y (7")

_{ﾌﾟﾛﾍﾟﾗｱｯｼ (7")}

1

Plastic

_{STD B2 3×188×178}

7-45

3

314-64103-0

Propeller Ass'y (4.5")

_{ﾌﾟﾛﾍﾟﾗｱｯｼ (4.5")}

1

1

Plastic

_{OPT 3×188×110}

7-45

4

309B64107-0

Propeller Ass'y (6")

ﾌﾟﾛﾍﾟﾗｱｯｼ (6") (ｱﾙﾐ)

1

1

Aluminum　Solid

OPT A2 3×188×145

7-45

5

3F0B64512-0

Propeller Ass'y (6") (6")

_{ﾌﾟﾛﾍﾟﾗｱｯｼ (6") (ｱﾙﾐ)}

1

1

Aluminum with Rubber Hub

_{OPT B2 3×188×145}

7-46

951503-0435

Split Pin 4-35

_{ｽﾌﾟﾘｯﾄﾋﾟﾝ 4-35}

1

1

7-47

309-64126-1

Shear Pin 4-24

ｼｬｰﾋﾟﾝ 4-24

1

1

7-48

1

3F0-65100-0

Water Pipe Ass'y (S)

_{ｳｫｰﾀﾊﾟｲﾌﾟｱｯｼ (S)}

1

for Transom “S”

7-48

2

3F0-65110-0

Water Pipe Ass'y (L)

_{ｳｫｰﾀﾊﾟｲﾌﾟｱｯｼ (L)}

1

for Transom “L”

7-49

309-65031-1

* Grommet

8

9

21

26

4

24

3

2

Fig.6-5

Fig.6-37

Fig.6-3

Fig.6-31

Fig.6-4

Fig.7-49

Fig.7-2

Fig.6-38

Fig.7-3

Fig.7-4

Fig.7-6

Fig.7-6

Fig.7-7

Fig.7-7

Fig.7-47

Fig.7-46

Fig.6-29

22

18

23

25

5

16

19

1

13

14

15

12

11

17

6

7

     DRIVE SHAFT HOUSING,GEAR CASE & STEERING HANDLE

Fig.8 ドライブシャフトハウジング、ギアケース・ステアリングハンドル

3.5A2/2.5A2

Fig. 8 DRIVE SHAFT HOUSING ・ GEAR CASE ・ TILLER HANDLE (M2.5/3.5A2)

ドライブシャフトハウジング・ギヤケース・ティラハンドル（M2.5/3.5A2）

部品番号

備　 　考

見出番号

部 　品 　名

8-1

309Q60000-2

Gear Case Ass'y

_{ｷﾞﾔｹｰｽｱｯｼ}

1

1

8-2

309-64321-1

* Spacer

* ｽﾍﾟｰｻ ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾍﾞｱﾘﾝｸﾞ

1

1

8-3

9601-0-6001

* Ball Bearing 6001

_{* ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6001}

1

1

8-4

945002-2800

* C-Ring d=28

_{* Cﾘﾝｸﾞ d=28}

1

1

8-5

309-64311-1

Drive Shaft (Lower)

ﾄﾞﾗｲﾌﾞｼｬﾌﾄ (ﾛﾜ)

1

1

8-6

9601-0-6300

Ball Bearing 6300

_{ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6300}

1

1

8-7

1

309-64017-0

Shim 17.5-10.2-0.05

_{ｼﾑ 17.5-10.2-0.05}

A

A

8-7

2

309-64015-0

Shim 17.5-10.2-0.1

ｼﾑ 17.5-10.2-0.1

A

A

8-7

3

309-64014-0

Shim 17.5-10.2-0.2

ｼﾑ 17.5-10.2-0.2

A

A

8-8

309-64020-0

Bevel Gear B

_{ﾍﾞﾍﾞﾙｷﾞﾔ B}

1

1

8-9

945307-0700

E-Ring d=7

Eﾘﾝｸﾞ d=7

1

1

8-10

309-65021-1

Water Pump Impeller

ｳｫｰﾀﾎﾟﾝﾌﾟｲﾝﾍﾟﾗ

1

1

8-11

309-65022-0

Key

_{ｷｰ ｲﾝﾍﾟﾗ}

1

1

8-12

309Q65010-1

Water Pump Case

ｳｫｰﾀﾎﾟﾝﾌﾟｹｰｽ

1

1

8-13

9601-0-6001

Ball Bearing 6001

ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ 6001

1

1

8-14

309-60111-0

Oil Seal 12-24-8

_{ｵｲﾙｼｰﾙ 12-24-8}

1

1

8-15

309-65015-0

O-Ring 1.5-47.75

_{Oﾘﾝｸﾞ 1.5-47.75}

1

1

8-16

309-65032-0

Grommet

ｸﾞﾛﾒｯﾄ ｳｫｰﾀｰﾊﾟｲﾌﾟ (ﾛﾜ)

1

1

8-17

309-64210-0

Propeller Shaft Ass'y

_{ﾌﾟﾛﾍﾟﾗｼｬﾌﾄｱｯｼ}

1

1

8-18

9101E3-7630

Bolt

_ﾎﾞﾙﾄ

2

2

8-19

309-60223-0

Oil Seal 13-28.1-18

ｵｲﾙｼｰﾙ 13-28.1-18

1

1

8-20

309Q60101-1

Water Pump Case Cover

_{ｳｫｰﾀﾎﾟﾝﾌﾟｹｰｽｶﾊﾞｰ}

1

1

8-21

9101E3-5620

Bolt

_ﾎﾞﾙﾄ

2

2

8-22

1

309Q61020-2

Drive Shaft Housing (S)

ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾊｳｼﾞﾝｸﾞ (S)

1

1

for Transom “S”

8-22

2

309Q61030-2

Drive Shaft Housing (L)

_{ﾄﾞﾗｲﾌﾞｼｬﾌﾄﾊｳｼﾞﾝｸﾞ (L)}

1

1

for Transom “L”

8-23

1

309-64312-1

Drive Shaft (Upper S)

_{ﾄﾞﾗｲﾌﾞｼｬﾌﾄ (ｱｯﾊﾟ S)}

1

1

for Transom “S”

8-23

2

309-64313-1

Drive Shaft (Upper L)

ﾄﾞﾗｲﾌﾞｼｬﾌﾄ (ｱｯﾊﾟ L)

1

1

for Transom “L”

8-24

1

309-64322-0

Gird Pipe

ｶﾞｰﾄﾞﾊﾟｲﾌﾟ (S) ﾄﾞﾗｲﾌﾞｼｬﾌﾄ

1

1

for Transom “S”

8-24

2

309-64323-0

Gird Pipe

_{ｶﾞｰﾄﾞﾊﾟｲﾌﾟ (L) ﾄﾞﾗｲﾌﾞｼｬﾌﾄ}

1

1

for Transom “L”

8-25

1

309-65100-0

Water Pipe Ass'y (S)

8

9

21

26

4

24

3

2

Fig.6-5

Fig.6-37

Fig.6-3

Fig.6-31

Fig.6-4

Fig.7-49

Fig.7-2

Fig.6-38

Fig.7-3

Fig.7-4

Fig.7-6

Fig.7-6

Fig.7-7

Fig.7-7

Fig.7-47

Fig.7-46

Fig.6-29

22

18

23

25

5

16

19

1

13

14

15

12

11

17

6

7

     DRIVE SHAFT HOUSING,GEAR CASE & STEERING HANDLE

Fig.8 ドライブシャフトハウジング、ギアケース・ステアリングハンドル

3.5A2/2.5A2

Fig. 8 DRIVE SHAFT HOUSING ・ GEAR CASE ・ TILLER HANDLE (M2.5/3.5A2)

ドライブシャフトハウジング・ギヤケース・ティラハンドル（M2.5/3.5A2）

部品番号

備　 　考

見出番号

部 　品 　名

8-25

2

309-65110-0

Water Pipe Ass'y (L)

_{ｳｫｰﾀﾊﾟｲﾌﾟｱｯｼ (L)}

1

1

for Transom “L”

8-26

309Q67521-0

Carrying Handle

13

14

15

19

16

18

17

15

₁

3

6

24

20

25

22

23

21

9

7

8

5

4

4

12

11

1

10

2

7

6

   STERN BRACKET,SWIVEL BRACKET

Fig.9 スターンブラケット，

スイベルブラケット

Fig. 9 CLAMP BRACKET・SWIVEL BRACKET

クランプブラケット・スイベルブラケット

部品番号

備　 　考

見出番号

部 　品 　名

9-1

309Q62111-4

Clamp Bracket L/R

_{ｸﾗﾝﾌﾟﾌﾞﾗｹｯﾄ L/R}

1

1

Stern Bracket

9-2

309-62115-2

Bolt 8-122

ﾎﾞﾙﾄ 8-122

1

1

9-3

930403-0800

Nylon Nut 8-P1.25

_{ﾅｲﾛﾝﾅｯﾄ 8-P1.25}

1

1

9-4

307-62116-1

Washer 8.5-28-1

_{ﾜｯｼｬ 8.5-28-1}

2

2

9-5

309-62118-0

Distance Piece

ﾃﾞｨｽﾀﾝｽﾋﾟｰｽ

1

1

9-6

930103-0600

Nut

_ﾅｯﾄ

2

2

9-7

9401E3-0600

Washer

_ﾜｯｼｬ

2

2

9-8

309-62212-2

Thrust Supporter

ｽﾗｽﾄｻﾎﾟｰﾀ

1

1

9-9

3F0-62160-0

Thrust Rod Ass'y

ｽﾗｽﾄﾛｯﾄﾞｱｯｼ

1

1

9-10

309-62463-0

Knob

_{ﾉﾌﾞ ﾁﾙﾄｽﾄｯﾊﾟ}

1

1

9-11

309-62464-2

Tilt Stopper

ﾁﾙﾄｽﾄｯﾊﾟ

1

1

9-12

309Q62391-1

Swivel Bracket

ｽｲﾍﾞﾙﾌﾞﾗｹｯﾄ A

1

1

9-13

309Q62392-1

Swivel Bracket

_{ｽｲﾍﾞﾙﾌﾞﾗｹｯﾄ B}

1

1

9-14

9101E3-0630

Bolt

ﾎﾞﾙﾄ

4

4

9-15

309-62321-1

Bushing

ﾌﾞｯｼﾝｸﾞ ﾋﾟﾎﾞｯﾄ

2

2

9-16

309Q62442-2

Screw

_{ｽｸﾘｭ ﾌﾘｸｼｮﾝﾋﾟｰｽ}

1

1

9-17

309-62441-2

Friction Piece

_{ﾌﾘｸｼｮﾝﾋﾟｰｽ}

1

1

9-18

309-62446-1

Spring

ｽﾌﾟﾘﾝｸﾞ ﾌﾘｸｼｮﾝﾋﾟｰｽ

1

1

9-19

9401E3-0600

Washer

_ﾜｯｼｬ

1

1

9-20

369Q62105-0

Clamp Screw Kit

_{ｸﾗﾝﾌﾟｽｸﾘｭｷｯﾄ}

2

2

9-21

369-62106-0

* Clamp Screw

* ｸﾗﾝﾌﾟｽｸﾘｭ

1

1

9-22

307Q62102-1

* Clamp Screw Handle

_{* ｸﾗﾝﾌﾟｽｸﾘｭﾊﾝﾄﾞﾙ}

1

1

9-23

3C8-62104-2

* Rivet 3-22

_{* ﾘﾍﾞｯﾄ 3-22}

1

1

9-24

332-62101-1

* Clamp Screw Pad

* ｸﾗﾝﾌﾟｽｸﾘｭﾊﾟｯﾄﾞ

1

1

9-25

3C8-62107-0

* Shoulder Bolt

_{* ｼｮﾙﾀﾞﾎﾞﾙﾄ}

1

1

4

3

2

₆

1

2

2

₇

5

8

9

11

10

TOP COWL

Fig.10 トップカウル

Fig. 10 TOP COWL

トップカウル

部品番号

備　 　考

見出番号

部 　品 　名

10-1

1

314-87801-7

Decal Set

_{ﾃﾞｶｰﾙｾｯﾄ}

1

for M2.5A2

10-1

2

309-87801-7

Decal Set

ﾃﾞｶｰﾙｾｯﾄ

1

for M3.5A2

10-1

3

3F0-87801-7

Decal Set

_{ﾃﾞｶｰﾙｾｯﾄ}

1

for M3.5B2

10-2

9215E3-0612

Screw

_ｽｸﾘｭ

6

6

10-3

309-67006-0

Top Cowl Joint Plate

ﾄｯﾌﾟｶｳﾙｼﾞｮｲﾝﾄﾌﾟﾚｰﾄ

4

4

10-4

309-67007-0

Nut

_{ﾅｯﾄ ﾓｰﾀｰｶﾊﾞｰｾｯﾄﾌﾟﾚｰﾄ}

8

8

10-5

921603-0510

Screw

_ｽｸﾘｭ

8

8

10-6

309Q06927-1

Cover

ｶﾊﾞｰ ﾌﾟﾗｸﾞｷｬｯﾌﾟ

1

1

10-7

307-67005-0

Grommet 16-5-2.5

ｸﾞﾛﾒｯﾄ 16-5-2.5

2

2

10-8

3C7-72180-3

Caution Decal (A)

_{ｺｰｼｮﾝﾃﾞｶｰﾙ (A)}

1

1

10-9

3C7-72191-0

Caution Decal (PL-B)

ｺｰｼｮﾝﾃﾞｶｰﾙ (PL-B)

1

10-10

1

309Q67003-7

Top Cowl Sub-Ass'y (R)

ﾄｯﾌﾟｶｳﾙｻﾌﾞｱｯｼ (ﾗｲﾄ)

1

1

for M3.5A2, M2.5A2

10-10

2

3F0Q67003-7

Top Cowl Sub-Ass'y (R)

_{ﾄｯﾌﾟｶｳﾙｻﾌﾞｱｯｼ (ﾗｲﾄ)}

1

for M3.5B2

10-11

309Q67004-7

Top Cowl Sub-Ass'y (L)

2

11

6

7

5

4

8

10

9

10

3

1

INTEGRAL FUELTANK

Fig.11 インテグラル フュエルタンク

Fig. 11 FUEL TANK

部品番号

備　 　考

見出番号

部 　品 　名

11-1

309-70020-2

Fuel Tank Cap Ass'y

_{ﾌｭｴﾙﾀﾝｸｷｬｯﾌﾟｱｯｼ}

1

1

11-2

309-70021-3

* Tank Filler Cap Gasket

* ﾀﾝｸﾌｨﾗｷｬｯﾌﾟｶﾞｽｹｯﾄ

1

1

11-3

309-70010-2

Fuel Tank

_{ﾌｭｴﾙﾀﾝｸ}

1

1

11-4

309-70015-0

Spacer 7.2-10-6

_{ｽﾍﾟｰｻ 7.2-10-6}

2

2

11-5

309-70016-0

Washer 6.5-16-2

ﾜｯｼｬ 6.5-16-2

2

2

11-6

910421-0620

Bolt

_ﾎﾞﾙﾄ

2

2

11-7

941322-0600

Spring Washer

_{ｽﾌﾟﾘﾝｸﾞﾜｯｼｬ}

2

2

11-8

309-70011-0

Fuel Cock Ass'y

ﾌｭｴﾙｺｯｸｱｯｼ

1

1

11-9

98AB-50-250

Hose

ﾎｰｽ

1

1

98AB-501000

11-10

338-02215-0

Clip φ10

_{ｸﾘｯﾌﾟ φ10}

2

2

11-11

309-70036-0

Fuel Tank Seal

5

7

6

8

3

4

M3.5B2

1

2

    OPTIONAL PARTS & ACCESSORIES

Fig.12 オプショナルパーツ＆アクセサリー

Fig. 12 OPTIONAL PARTS・ACCESSORIES

オプショナルパーツ・アクセサリ

部品番号

備　 　考

見出番号

部 　品 　名

12-1

312-72201-0

Safety Rope φ4-1000

_{ｾｰﾌﾃｨﾛｰﾌﾟ φ4-1000}

1

1

12-2

312-72100-0

Tool Kit

ﾂｰﾙｷｯﾄ

1

1

12-3

3AB-64111-0

Test Propeller

_{ﾃｽﾄﾌﾟﾛﾍﾟﾗ}

1

1

12-4

336-60007-0

Flushing Plug

_{ﾌﾗｯｼﾝｸﾞﾌﾟﾗｸﾞ}

1

for M3.5B2 Only

12-5

3F3-72540-0

Spark Tester PET-4000

ｽﾊﾟｰｸﾃｽﾀ PET-4000

1

1

12-6

332-72306-0

Gear Oil 500ml

_{ｷﾞﾔｵｲﾙ 500ml}

1

1

12-7

3AC-72326-0

Touch-Up Paint

_{ﾀｯﾁｱｯﾌﾟﾍﾟｲﾝﾄ}

1

1

Aqua Marine

12-8

1

3C7-72301-0

Engine Oil 0.4L

ｴﾝｼﾞﾝｵｲﾙ 0.4L

1

1

12-8

2

3C7-72302-0

Engine Oil 1L

ｴﾝｼﾞﾝｵｲﾙ 1L

1

1

12-8

3

3C7-72304-0

Engine Oil 4L

_{ｴﾝｼﾞﾝｵｲﾙ 4L}

1

1

12-8

4

3C7-72303-0

Engine Oil 20L

ｴﾝｼﾞﾝｵｲﾙ 20L

1

1

パワーヘッドガスケットセット

Power Head Gasket Set

ウォーターポンプリペアキット

Water Pump Repair Kit

ロワユニットガスケットセット

Lower Unit Gasket Set

キャブレタリペアキット

Carburetor Repair Kit

2

3

7

1

1

4

5

6

ASSEMBLY, KIT

Fig.13 アッセンブリ、キット

Fig. 13 ASSEMBLY・ KIT PARTS

アッセンブリ・キットパーツ

部品番号

備　 　考

見出番号

部 　品 　名

13-1

1

3ARQ87301-1

Lower Unit Ass'y (S)

_{ﾛﾜﾕﾆｯﾄｱｯｼ (S)}

1

M3.5B2

_{for Transom “S”}

13-1

2

3ARQ87302-1

Lower Unit Ass'y (L)

ﾛﾜﾕﾆｯﾄｱｯｼ (L)

1

M3.5B2

for Transom “L”

13-1

3

309Q87301-1

Lower Unit Ass'y (S)

_{ﾛﾜﾕﾆｯﾄｱｯｼ (S)}

1

1

for M3.5A2, M2.5A2

13-2

1

3F0B87090-4

Engine Short Block Kit

_{ｴﾝｼﾞﾝｼｮｰﾄﾌﾞﾛｯｸｷｯﾄ}

1

for M3.5B2

13-2

2

309B87090-6

Engine Short Block Kit

ｴﾝｼﾞﾝｼｮｰﾄﾌﾞﾛｯｸｷｯﾄ

1

1

for M3.5A2, M2.5A2

13-3

3F0-87122-2

Carburetor Repair Kit

_{ｷｬﾌﾞﾚﾀﾘﾍﾟｱｷｯﾄ}

1

1

13-4

1

3F0-87121-2

Power Head Gasket Set

_{ﾊﾟﾜｰﾍｯﾄﾞｶﾞｽｹｯﾄｾｯﾄ}

1

for M3.5B2

13-4

2

309-87121-3

Power Head Gasket Set

ﾊﾟﾜｰﾍｯﾄﾞｶﾞｽｹｯﾄｾｯﾄ

1

1

for M3.5A2, M2.5A2

13-5

3F0-87322-0

Water Pump Repair Kit

ｳｫｰﾀﾎﾟﾝﾌﾟﾘﾍﾟｱｷｯﾄ

1

1

for M3.5B2

13-6

1

309-87321-0

Lower Unit Gasket Set

_{ﾛﾜﾕﾆｯﾄｶﾞｽｹｯﾄｾｯﾄ}

1

1

for M3.5A2, M2.5A2

13-6

2

3F0-87321-0

Lower Unit Gasket Set

ﾛﾜﾕﾆｯﾄｶﾞｽｹｯﾄｾｯﾄ

1

for M3.5B2

13-7

3F0Q87312-1

Extension Housing Kit (L)

ｴｸｽﾃﾝｼｮﾝﾊｳｼﾞﾝｸﾞｷｯﾄ (L)

1

M3.5B2
