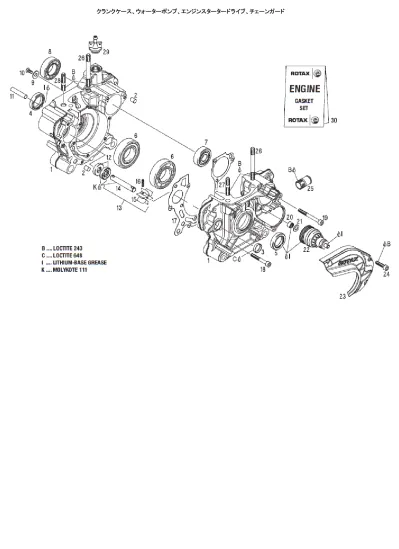

No P.No パーツ名 税抜 1-3 295913 クランクケースAssy 新型 97,230 2 632010 クランクケース接合ピン 8x12 DIN5402 240 3 427571 カバー 20 DIN 443 130 4 230425 オイルシール（左）28x38x7 1,280 5 930675 オイルシール（右）25x38x7 1,280 6 832533 ケースベアリング6206 3,090 7 232291 ベアリング（右）6302TN9C3/15-42-13 2,160 8 232341 ベアリング（左）6005E C3/25-47-12 2,670 9 227280 ワッシャー 530 10 940315 皿ネジ M5x12 締め付け6NM 35 11 229380 クランクロックピン 400 12 230195 オイルシール 10x26x7 630 13-16 220515 ポンプシャフト Assy 3,360 16 229200 ポンプシャフト ピン 370 17 650494 ケースガスケット 790 18 241821 ケース合ネジ（短）M6x45 EgNo537715～ 95 19 240371 ケース合ネジ（長）M6x60 EgNo537715～ 130 20 232276 ニードルブッシュ8x12x8 1,640 21 227945 ニードルブッシュワッシャー8.1/15/0.5 135 22 294812 スターターギアAssy 18,960 23 210345 リダクションギアカバー 1,320 23 260772 クラッチカバー 5,000 24 840861 スターターギアカバー合せネジM6x25 65 25 922620 アルミラジエター継ぎ手 ベント 旧型 1,670 25 224094 アルミラジエター継ぎ手 ストレート 720 26 940786 シリンダータイロッド（長）M8x57/20 460 27 241381 シリンダータイロッド（短）M8x28/20 350 28 241386 シリンダータイロッド（短）M8x28/20 エンジン封印用 420 29 241925 ギアケース蓋 390 30 296160 ガスケットセット Assy 7,090 I 897331 FAG リチウムベースグリース 25g /ミニボトル 864
クランクシャフト、ピストン、バランスシャフト、バランスドライブ、 ウォーターポンプドライブ、ギアボックスカバー
No No パーツ名 税抜 1 295876 クランクシャフトAssy 71,810 2 237948 バランサーシャフト 9,840 3 430460 バランサーギアO-リング18x3.5 250 4 234431 旧型バランサーギア27T プラスチック 2,680 4 234435 新型バランサーギア 50T スチール 5,250 5 634421 バランサードライブギア19T (Sil/AL 旧) 6,510 5 635850 バランサードライブギア19T (Blk/Plastic) 2,170 6 945664 バランサーギアクリップAV20 90 7 827590 ウオータポンプギアワッシャー10.1/17/1 160 8 232730 ウオータポンプギアピン4x15.8 120 9 234415 ウオータポンプギア16T 2,040 10 634035 アイドルギア28/13T 2,030 11 650476 ギアボックスカバーガスケット 890 12 211873 ギアボックスカバー 8,760 13 241236 ギアボックスカバー取付ネジM6x16 旧 90 13 840861 ギアボックスカバー取付ネジM6x25 65 14 840880 ギアボックスカバー取付ネジM6x30 65 15 230415 ガスケットA6x10 95 16 932026 スモールエンドゲージ15x19x20 HQ 3,580 17-18 296297 ピストン53.97 std 15,520 17-18 296298 ピストン53.98 std 15,520 17-18 296296 ピストン53.99 15,520 17-18 296299 ピストン 54.00 15,520 18 215548 ピストンリング54/49.4x1 5,620 19 216135 ピストンピン15x10/12.5x45.6 2,080 20 945635 サークリップ 110 21 295879 コンロッドAssy 38,690 22 924523 負圧取出しペグ 460
E 297434 Loctite Anti Seize 15378 2,400 I 897331 FAG リチウムベースグリース 25g /ミニボトル 864
No No パーツ名 税抜 1 431337 ベースガスケット0.2 530 1 650480 ベースガスケット0.3 530 1 650483 ベースガスケット0.4 530 1 650481 ベースガスケット0.5 530 1 650482 ベースガスケット0.8 530 2 223993 ニカシルシリンダー MAX用 75,830 A;54.000-54.010mm AB;54.010-54.015mm B;54.015-54.025mm 2 223994 ニカシルシリンダー JuniorMAX用 74,600 A;54.000-54.010mm AB;54.010-54.015mm B;54.015-54.025mm 3 441355 排気バルブスタッドボルトM6x45.5 810 4 253725 エキゾーストバルブ 4,280 5 230260 排気バルブO-リング6x3 280 6 250231 排気バルブガスケット 450 7 253380 排気バルブハウジング 7,270 8 845020 排気バルブスプリングワッシャーB6 25 9 241236 排気バルブ取付ネジM6x16 90 10 838255 排気バルブピストンホーススプリング IN 250 11 260723 排気バルブピストン受け皿 2,200 12 854440 排気バルブピストン 2,290 13 939280 排気バルブピストンホーススプリング OUT 430 14 239942 排気バルブ圧縮スプリング 42.5/0.8 570 15 210331 排気バルブカバー 2,540 16 641890 排気バルブ調整ネジ ビッグ 1,350 17 239030 排気バルブスプリングクリップ 880 18 242706 シリンダータイロッドナットM8 490 19 250160 シリンダーヘッドO-リング 530 20 223386 シリンダーヘッド 12,500 21 945752 シリンダーヘッドロックワッシャーA8 25 22 940487 シリンダーヘッドロックネジM8x30 125 23 430782 プラグ穴O-リング23.3x2.4 390 24 250280 シリンダーヘッドカバーO-リング 500 25 613101 シリンダーヘッドカバー 11,510 26 241236 シリンダーヘッドカバー取付ネジM6x16 90 27 641361 シリンダーヘッドカバー取付ネジM6x25 エンジン封印用 175 28 240480 プラグネジ1/8-27 水温計センサー口 390 29 250521 リードバルブガスケット 450 30-34 224389 リードバルブAssy 10,120 32 224430 リードバルブ 1,790 34 240351 リード弁取付ネジM3x6 25 35 267915 キャブレターフランジ 8,150 36 840861 キャブレターフランジ取付ネジM6x25 65 37 641361 キャブレターフランジ取付ネジM6x25 エンジン封印用 175 38 951791 キャブレタークランプ 510 39 250271 エキゾーストガスケット 530 40 273971 エキゾーストソケットAssy 4,230 40 273972 チャンバーリストレクター Mini＆Micro MAX 4,230 41 240071 エキゾーストソケット取付ネジM8x20 70 42 222125 サーモスタットonly 1,830 43 222175 サーモホルダー 770 44 239950 サーモスプリング 430 45 222202 サーモブラケット 760 46 240195 サーモブラケットスクリュー 130 47 626420 リストリクター ベースプレート Micro MAX 4,750 48 281371 アップグレードKIT “SUPER MAX” 94,650 49 281376 Junior → MAX コンバージョンキット 109,570
50 296161 ガスケットセット シリンダー Assy DD2 / MAX 共用 5,120 296160 ガスケットセット Assy 7,090 51 942674 ナット M8 MicroMAX用 225 52 250311 ワッシャー 8.4 DIN 125 MicroMAX用 90 C 899788 Loctite648 Green 2,250 B 897651 Loctite243 Blue 10cc 2,390 Q 297386 Silastic732RTV 3,990 267535 吸気リストリクター Mini MAX 4,500
No No パーツ名 税抜 1 434840 新型スターターギア 20,830 2 842314 クラッチ取付ナットM20x1.5 1,630 3 659907 新型クラッチ（スチール） 18,050 4 840036 新型クラッチ取付ボルト 90 5 236877 ドライブ11Tピン穴有 no.233855必須 4,220 5 236871 ドライブ12T ピン穴有 4,390 5 236872 ドライブ13T ピン穴有 4,390 5 236873 ドライブ14T ピン穴有 4,390 5 236874 ドライブ15T ピン穴有 4,390 5 236851 ドライブ16T ピン穴有 4,390 6 232365 ニードルピン5x5 265 7 659930 新型クラッチドラム 6,960 8 242925 ドライブロックナットM28x1 1,100 9 233855 ドライブプレインベアリング11T用 15x17x17.6 1,190 9 632415 ニードルゲージ15x19x17 12～16T用 1,570 10 950815 O-リング 210 11 927057 クラッチ取付ナットワッシャー15.2/25/1 400 12 627345 ロックワッシャー10/19/1.5 11T用 290 12 627340 ロックワッシャー10/22/1.5 12～16T用 290 13 942950 クラッチロックナットM10x1 230 14 281721 クラッチ交換キット 56,600 C 899788 Loctite648 Green 2,250 I 897331 FAG リチウムベースグリース 25g /ミニボトル 864 A 899785 Loctite 221 Violet 10cc 2,320
No No パーツ名 税抜 1 旧型スターターギアBody 10mmボルト 30,240 1-6 634909 旧型スターターギアAssy 10mmボルト 23,000 3 659213 旧型クラッチシュー STD 3,930 4 251674 旧型サポートプレート 1.2mm 770 4 251676 旧型サポートプレート 1.5mm 790 7 842314 クラッチ取付ナットM20x1.5 1,630 8 927057 クラッチ取付ナットワッシャー15.2/25/1 400 9 233855 ドライブプレインベアリング11T用 1,190 9 632415 ニードルゲージ15x19x17 12～15T用 1,570 10 950815 O-リング 210 11 236877 ドライブ11Tピン穴有233855必須 4,220 11 236871 ドライブ12T ピン穴有 4,390 11 236872 ドライブ13T ピン穴有 4,390 11 236873 ドライブ14T ピン穴有 4,390 11 236874 ドライブ15T ピン穴有 4,390 11 236875 ドライブ16T ピン穴有 4,390 12 232365 ニードルピン5x5 265 13 659154 旧型クラッチドラム 5,270 14 242925 ドライブロックナットM28x1 1,100 15 627345 ロックワッシャー10/19/1.5 11T用 290 15 627340 ロックワッシャー10/22/1.5 12～15T用 290 16 942950 クラッチロックナットM10x1 230 17 281431 旧型クラッチリペアKIT 1.5mm用 3,160 3-ラバースリーブ 3-ワッシャー 3-リング 3-スプリング C 899788 Loctite648 Green 2,250 I 897331 FAG リチウムベースグリース 25g /ミニボトル 864 A 899785 Loctite 221 Violet 10cc 2,320
No No パーツ名 税抜 1 265560 ピックアップ 9,050 2 941250 ピックアップ取付ネジM6x20 115 3 260657 コイルラバーステー25x20xM6 1,320 4 265578 イグニッションコイル 52,430 5 864695 イグニッションケーブル 360mm 960 6 866708 プラグキャップ TB05EMA 1,700 7 297838 プラグ DENSO IW31 / IW27 / IW29 2,000
8 264910 Mass ケーブル 620 9 244211 コイル取付ワッシャー 35 10 842040 コイル取付ナットM6 125 11 294802 スターターAssy 26,200 12 251670 スターターサポート楕円 770 13 265530 スターター用ケーブルAssy 2,380 14 281262 スターターリペアキット 3,850 2-M3x8ネジ、2-スプリング、1-カーボンブラシ左 1-カーボンブラシ右、1-ベアリング 15 241811 スターター取付ネジM6x35 70 16 265592 ON/OFFスイッチ 3,950 17 265580 スターターボタン 2,800 18 251123 バッテリーホルダー 4,550 19-22 251254 バッテリーホルダー用取付クランプ Assy 1,910 21 251360 バッテリーホルダー用取付クランプ 板 470 23 660765 バッテリーラバーパッド 旧型ホルダー用 620 23 660767 バッテリーラバーパッド 1,900 24-26 265515 バッテリー12V YUASA 17,010 27 266125 ケーブルハーネス バッテリチャージャー用 19,470 28 651396 タイラップ 203x4.6mm 29 660221 バッテリーカバー 1,210 30 840886 バッテリーカバー取付ネジ M6x20 70 31 244211 バッテリーカバー取付ワッシャー 35 32 242211 バッテリーカバー取付ナット M6 35 33 842040 バッテリーカバー取付ロックナット M6 125 34 265148 バッテリーチャージャー ASSY 8,980 37 266014 バッテリーチャージャー用 コンセントアダプタ 470 40 266021 チャージャーコネクターケーブル 極性判定付 3,230 41 864950 フラット コネクター 60 42 266580 フラットピン コネクター 70 44 265030 バッテリー Lithiumタイプ 12V-2.3Ah 38,880
No No パーツ名 税抜 1 295998 デロルトキャブレターVHSB34 “R09806” 54,950 2 262030 キャブレタースライド 40 11,240 3 261190 スライドニードル K27 1,430 3 261191 スライドニードル K98 1,430 4 245630 スライドニードルクリップ 150 5 261270 ニップルスクリュー 1,710 6 239885 スロットルバルブスプリング 1,090 7 261427 キャブレタースライドカバー 2,730 13 262040 ニードルジェット FN266 1,830 14 261550 メインジェットクリップ 200 15 メインジェット 115, 118, 120, 122, 125, 128, 130, 132, 135, 138,140, 142, 145, 148, 150, 152, 155, 158, 160, 162, 165, 168(STD), 170, 172, 175, 178, 180, 182, 185, 188, 190, 192, 195, 198, 200, 202 540 16 261162 アイドルジェットインサート30 1,430 16 261165 アイドルジェットインサート60 1,430 17 261163 アイドルジェット30 1,490 17 261341 アイドルジェット60 1,490 18 261895 スタートジェット60 790 19 261880 ニードルバルブKIT150 3,690 21 261290 フロートブラケット 2,390 22 229271 フロートピン 235 23 268030 フロート5.2g 1,970 23 268031 フロート3.6g 1,970 27 261373 プラグスクリュー 740 28 845312 フロートチャンバーロックワシャーVHZ5 65 29 262020 フロートチャンバー取付ネジM5x20 75 30-31 268044 エアスクリューアジャストネジKit 850 32-34 268042 燃料フィルター Kit 1,520 35-36 アイドリングアジャストネジKit 1,840 38 261915 チョークレバーAssy 5,010 39 240505 チョークレバー取付ネジM4.5x10 340 40 267535 吸気リストリクター Mini MAX 4,500 41 293834 キャブガスケットKIT 2,370 42 268040 スロットルケーブル取付キット 1,080 43 994483 ミクニ燃料ポンプDF44-210 6,960 44 296165 燃料ポンプ用ガスケットセット 2,450 47 274161 フュエルフィルター 1,070 48 260260 オーバーフローパイプ 黒 180mm 350 49 251730 キャブレター ストップ スリーブ Micro MAX 2,470 50 251790 取付プレート Micro MAX 1,730 52 281820 キャブレターインサートキット 12.5 13,760 52 281822 キャブレターインサートキット 8.5 13,760 53 261030 プラグスクリュー Spl 3,380 54 570910 燃料チューブ 5x8mm Rotaxロゴ入 1m 770
No No パーツ名 税抜 1-6 295928 ラジエターAssy シールド付 45,290 2 222750 ラジエターキャップ ガスケット1.0bar 3,470 3 201220 シールド 3,950 4 440751 ネジ M6x16 130 5 244211 ワッシャー 35 6 842040 ナット M6 125 7 651690 ラジエターブラケット 2,120 8 440761 ネジ M6x20 125 9 827307 ワッシャー 130 10 951870 クランプ 16-25 320 11 222746 ラジエターホース NW18 1,320 12-17 295923 Micro用ラジエターAssy シールド付 24,790 13 222750 ラジエターキャップ ガスケット1.0bar 3,470 14 201222 シールド Micro用 3,450 15 440751 ネジ M6x16 130 16 244211 ワッシャー 35 17 842040 ナット M6 125 18 651695 ラジエターブラケット Micro用 1,680
No No パーツ名 税抜 1-2 295927 ラジエターAssy キャップ付 シルバー 45,290 2 222750 ラジエターキャップ ガスケット1.0bar 3,470 3 229810 ラバーステーワッシャー サーモ 220 4 660440 ラバーステー サーモ 240 5 222746 ラジエターホース 曲 1,320 6 951870 ラジエターホースクランプ16-25 320 7 224666 ラジエターサポートブラケット サーモ 1,170 8 440761 ラバーステー取り付けボルト 130 9 842040 ロックナット M6 125 10 842491 ラジエターサポートブラケットスペーサー 480 11 945752 ロックワッシャー A8 30 12 841521 アレンスクリュー M8ｘ12 90 13 841831 アレンスクリュー M8ｘ75 95 15 222750 ラジエターキャップ ガスケット1.0bar 3,470
No No パーツ名 税抜 1 225015 ノイズボックスケース底 2,880 2 225041 ノイズボックスチューブ 3,610 3 225061 フィルターエレメントホルダー 740 4 225051 フィルターエレメント 1,630 5 225025 ノイズボックスケース上 4,000 6 225031 キャブレターラバーブラケット 2,000 7 242141 ノイズボックス組立 クリップネジM6 210 8 251720 サポートブラケット 2,090 9 244211 ノイズボックス組立ネジワッシャー 35 10 241930 サポートブラケットロックナットM6x20 65 11 951791 ノイズボックス取付クランプ 510
No No パーツ名 税抜 1 273076 マフラーAssy 53,230 2 297981 消音材 1,800 3 273093 エンドカバー 2,320 4 938795 スプリング66mm 390 5-6 242533 チャンバーエンドスクリュー＆ナット 200 7 238940 チャンバーエンドスプリング 440 8 273130 Micro MAX マフラーAssy（スチールマット入） 13,440 9 273097 エンドカバー Micro MAX 3,250 10 297983 消音材Steel 3,920 11 951880 クランプ 20-32 320 Q 297386 SILASTIC 732 RTV 3,990
No No パーツ名 税抜 1 281556 Micro MAX Kit 40,410 2 295923 ラジエター Assy シールド付 24,790 3 222750 ラジエターキャップ 3,470 4 651695 ラジエターブラケット Micro用 1,680 5 251790 取付プレート 1,730 6 251730 キャブレター ストップ スリーブ 2,470 7 273972 チャンバーリストレクターMiniMAX 4,230 8 626420 リストリクター ベース プレート 4,750 9 650481 ベースガスケット0.5 530 10 650480 ベースガスケット0.3 530 11 273130 MicroMax マフラーAssy（スチールマット入） 13,440 12 281476 メインJET KIT 3,740 13 297983 消音材Steel 3,920 14 273972 チャンバーリストレクターMiniMAX 4,230 16 267535 吸気リストリクター Mini MAX 4,500
No No パーツ名 税抜 1 277381 クランクロック工具 3,350 2 276016 スターターギアプーラー 11,580 3 676010 クランクシャフトオイルシール圧入工具 4,710 4 676021 ウォーターポンプシャフトオイルシール圧入治具 3,360 5 676030 エンジンスタータニードルブッシュ圧入ジグ 2,620 6 676040 11Tスプロケットプラスチックベアリング圧入治具 4,880 7 676035 ピストンサークリップ挿入工具 7,850 8 877930 エンジン整備台 46,100 9 676052 エンジン整備台用エンジンマウント 53,760 10 251680 スプリングフックツール 1,920 11 676205 スターターギア固定工具 2,120 12 276050 クランクシャフトリペア治具 116,290 13 276070 排気バルブホーススプリング取付工具 9,130 14 277364 新型ドライブスプロケットTOOL 11T～16T 4,130 15 676110 レンチアダプター 2,300 16 297041 ROTAX封印 17 276110 封印用レンチ 8,810 18 297240 エンジンIDカード 19 リペアマニュアル
No No パーツ名 税抜 1 277390 燃焼室検査用テンプレート 2 277397 排気ポート検査用テンプレート 3 277030 排気バルブ検査用プレート 4 277400 Micro用キャブレター開度チェックゲージ 5 580132 スキッシュ測定用ワイヤー 3mm 680 6 580130 スキッシュ測定用ワイヤー 2mm 680 7 676034 ベンチュリープレス軸 6,960 8 281920 JETゲージセット
