調達要求番号：

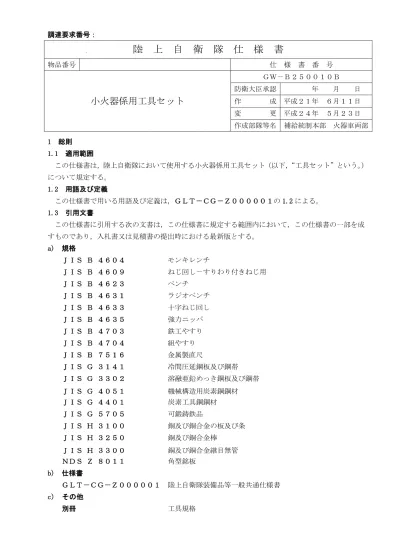

陸 上 自 衛 隊 仕 様 書
物品番号 仕 様 書 番 号小火器係用工具セット
ＧＷ－Ｂ２５００１０Ｂ 防衛大臣承認 年 月 日 作 成 平成２１年 ６月１１日 変 更 平成２４年 ５月２３日 作成部隊等名 補給統制本部 火器車両部 1 総則 1.1 適用範囲 この仕様書は，陸上自衛隊において使用する小火器係用工具セット（以下，“工具セット”という。） について規定する。 1.2 用語及び定義 この仕様書で用いる用語及び定義は，ＧＬＴ－ＣＧ－Ｚ０００００１の 1.2 による。 1.3 引用文書 この仕様書に引用する次の文書は，この仕様書に規定する範囲内において，この仕様書の一部を成 すものであり，入札書又は見積書の提出時における最新版とする。 a) 規格 ＪＩＳ Ｂ ４６０４ モンキレンチ ＪＩＳ Ｂ ４６０９ ねじ回し－すりわり付きねじ用 ＪＩＳ Ｂ ４６２３ ペンチ ＪＩＳ Ｂ ４６３１ ラジオペンチ ＪＩＳ Ｂ ４６３３ 十字ねじ回し ＪＩＳ Ｂ ４６３５ 強力ニッパ ＪＩＳ Ｂ ４７０３ 鉄工やすり ＪＩＳ Ｂ ４７０４ 組やすり ＪＩＳ Ｂ ７５１６ 金属製直尺 ＪＩＳ Ｇ ３１４１ 冷間圧延鋼板及び鋼帯 ＪＩＳ Ｇ ３３０２ 溶融亜鉛めっき鋼板及び鋼帯 ＪＩＳ Ｇ ４０５１ 機械構造用炭素鋼鋼材 ＪＩＳ Ｇ ４４０１ 炭素工具鋼鋼材 ＪＩＳ Ｇ ５７０５ 可鍛鋳鉄品 ＪＩＳ Ｈ ３１００ 銅及び銅合金の板及び条 ＪＩＳ Ｈ ３２５０ 銅及び銅合金棒 ＪＩＳ Ｈ ３３００ 銅及び銅合金継目無管 ＮＤＳ Ｚ ８０１１ 角型銘板 b) 仕様書 ＧＬＴ－ＣＧ－Ｚ０００００１ 陸上自衛隊装備品等一般共通仕様書 c) その他 別冊 工具規格2 製品に関する要求 2.1 構成 構成は，表 1 による。 2.2 材料 材料は，表 1 に示す引用規格などによるほか，日本工業規格を標準とする。 2.3 構造・形状・寸法・性能 構造，形状，寸法及び性能は，表 1 に示す引用規格を標準とする。ただし，引用規格などの規定の ないもの及び同等品のものについては，承認図面による。 2.4 外観 外観は，有害なきず，ひび，割れ，まくれ，錆などがなく，塗装及び表面処理は，むらなく仕上げ られていなければならない。 2.5 塗装 各構成品の塗装は，表 1 に示す引用規格などによるほか，商慣習による。ただし，木製収納箱など の塗装は，ＯＤ色とする。 2.6 製品の表示 各構成品の表示は，調達要領指定書によって指定する場合を除き，表 1 に示す引用規格などによる。 ただし，収納箱にはＮＤＳ Ｚ ８０１１の１種銘板及び４種銘板を取り付けるものとする。 なお，銘板には，“３類別３段階”の文字は，表示しないものとする。 3 品質保証 監督及び検査は，契約担当官等（以下，“担当官”という。）が定める監督・検査実施要領による。 4 出荷条件 出荷条件は，ＧＬＴ－ＣＧ－Ｚ０００００１の箇条 4 によるほか，包装は，商慣習による。 なお，必要事項が生じた場合は，調達要領指定書で示す。 5 その他の指示 5.1 承認用図面 承認用図面は，2.3 に基づき作成し，担当官の承認を受けなければならない。 なお，作成及び提出の要領は，ＧＬＴ－ＣＧ－Ｚ０００００１の箇条 6 によるものとする。 5.2 添付書類 契約の相手方は，納入工具セット１式ごとにＧＬＴ－ＣＧ－Ｚ０００００１の 7.4 による“納入装 備品等のかしに関する契約条項”を１部添付するものとする。 5.3 調達除外品目の指示 2.1 に示す品目のうち，一部を調達の範囲外とする場合は，調達要領指定書によって指定するもの とする。 5.4 その他 その他は次による。 a) 工業所有権に関する注意については，ＧＬＴ－ＣＧ－Ｚ０００００１の 8.1 による。 b) 官側の資料使用に関する注意については，ＧＬＴ－ＣＧ－Ｚ０００００１の 8.2 による。 c) 契約の相手方は，監督及び検査に必要な資料を官側の要求によって，閲覧に供するものとする。 d) 契約の相手方は，この仕様書に疑義を生じた場合は，担当官の指示を受けるものとする。
表 1－小火器係用工具セット（３類別３段階） 番号 物 品 番 号 品 名 及 び 規 格 数量 引用規格等 1 － 予備部品箱 １ 別冊番号１ 2 5120-284-1957-5 取付万力 50mm １ 別冊番号２ 3 － 口金板 万力用 銅板製 50 2 個 1 組 １式 別冊番号３ 4 4930-207-1886-5 油さし ﾋﾟｽﾄﾙ形 250ml １ 別冊番号４ 5 5120-003-0722-5 ﾌﾟﾗｽﾁｯｸﾊﾝﾏ 呼び 0.23 １ 別冊番号５ 6 5120-000-2089-5 片手ハンマ 呼び 1/4 １ 別冊番号６ 7 5120-000-2094-5 片手ハンマ 呼び 1/2 １ 別冊番号６ 8 5120-007-9384-5 ｾﾝﾀﾎﾟﾝﾁ 一般用 100mm １ 別冊番号７ 9 － ﾋﾟﾝﾎﾟﾝﾁｾｯﾄ ｽﾄﾚｰﾄ形・ﾃｰﾊﾟ形 収納ｹｰｽ付 １式 別冊番号８ (1) 5120-017-4777-5 ﾋﾟﾝﾎﾟﾝﾁ ｽﾄﾚｰﾄ形 呼び 1.5×13mm 全長 80mm １ (2) 5120-017-4775-5 ﾋﾟﾝﾎﾟﾝﾁ ｽﾄﾚｰﾄ形 呼び 2.5×30mm 全長 150mm １ (3) 5120-017-4776-5 ﾋﾟﾝﾎﾟﾝﾁ ｽﾄﾚｰﾄ形 呼び 3×30mm 全長 150mm １ (4) 5120-017-4764-5 ﾋﾟﾝﾎﾟﾝﾁ ｽﾄﾚｰﾄ形 呼び 4×38mm 全長 150mm １ (5) 5120-017-4762-5 ﾋﾟﾝﾎﾟﾝﾁ ｽﾄﾚｰﾄ形 呼び 5×38mm 全長 150mm １ (6) 5120-006-9281-5 ﾋﾟﾝﾎﾟﾝﾁ ｽﾄﾚｰﾄ形 呼び 5.5×38mm 全長 150mm １ (7) － ﾋﾟﾝﾎﾟﾝﾁ ｽﾄﾚｰﾄ形 呼び 6×38mm 全長 150mm １ (8) 5120-017-4758-5 ﾋﾟﾝﾎﾟﾝﾁ ｽﾄﾚｰﾄ形 呼び 8×38mm 全長 150mm １ (9) 5120-017-4756-5 ﾋﾟﾝﾎﾟﾝﾁ ｽﾄﾚｰﾄ形 呼び 10×50mm 全長 150mm １ (10) 5120-017-4778-5 ﾋﾟﾝﾎﾟﾝﾁ ﾃｰﾊﾟ形 3×38mm 全長 100mm １ 10 － ﾋﾟﾝﾎﾟﾝﾁ ｽﾄﾚｰﾄ形 径 1.8mm（9mm 拳銃用 ﾐﾈﾍﾞｱ製） ａ） － 11 － ﾋﾟﾝﾎﾟﾝﾁ ｽﾄﾚｰﾄ形 径 3.3mm（9mm 拳銃用 ﾐﾈﾍﾞｱ製） ａ） 12 5110-000-0488-5 たがね 平 6×125mm １ 別冊番号９ 13 5110-000-3961-5 やすり 鉄工 丸形 細目 150mm １ JIS B 4703 14 5110-000-3940-5 やすり 鉄工 平形 中目 150mm １ 15 － 柄 やすり用 木製 小型 ２ 別冊番号１０ 16 5110-304-9713-5 やすりｾｯﾄ 12 本組 細目 ｹｰｽ付 １式 JIS B 4704 (1) 5110-000-3945-5 やすり 細目 平形 １ (2) 5110-000-3953-5 やすり 細目 半丸形 １ (3) 5110-000-3963-5 やすり 細目 丸形 １ (4) 5110-000-3967-5 やすり 細目 角形 １ (5) 5110-000-3973-5 やすり 細目 三角形 １ (6) 5110-000-3976-5 やすり 細目 先細形 １ (7) 5110-000-3979-5 やすり 細目 楕円形 １ (8) 5110-000-3982-5 やすり 細目 しのぎ形 １ (9) 5110-000-3985-5 やすり 細目 腹丸形 １ (10) 5110-000-3988-5 やすり 細目 刀刃形 １ JIS B 4704 (11) 5110-000-3990-5 やすり 細目 両半丸形 １ (12) 5110-000-3992-5 やすり 細目 はまぐり形 １
表 1－小火器係用工具セット（３類別３段階）（続き） 番号 物 品 番 号 品 名 及 び 規 格 数量 引用規格等 17 － 油砥石 棒型 角 細目 約 100×10×10mm １ 別冊番号１１ 18 5120-000-2989-5 ﾗｼﾞｵﾍﾟﾝﾁ 160mm １ JIS B 4631 19 5120-001-3213-5 ﾍﾟﾝﾁ 200mm １ JIS B 4623 20 5110-000-2920-5 強力ﾆｯﾊﾟ 150mm １ JIS B 4635 21 5120-251-5867-5 ﾄﾞﾘﾌﾄ 銅又は銅合金 ﾃｰﾊﾟ 先端径 4.8mm 胴径 6.4 mm 全長約 100mm １ 別冊番号１２ 22 5120-004-7410-5 ねじ回し 普通形 強力級 5.5×75mm １ JIS B 4609 23 5120-000-4886-5 ねじ回し 貫通形 強力級 8×150mm １ 24 5120-007-3336-5 精密ねじ回し ｽｲﾍﾞﾙ付 固定形 1.4mm １ 別冊番号１３ 25 5120-008-6844-5 ねじ回し ｵﾌｾｯﾄ 8×125mm １ 26 5120-000-2098-5 十字ねじ回し 1 番 貫通形 強力級 １ JIS B 4633 27 5120-000-2102-5 十字ねじ回し 2 番 貫通形 強力級 １ 28 5120-000-0983-5 ﾓﾝｷﾚﾝﾁ 全鍛造品 強力級 23 度形 150mm １ JIS B 4604 29 5210-008-9941-5 直尺 金属製 1 級 丸型 150mm １ JIS B 7516 30 5140-284-1939-5 工具箱 両開き型 2 段 470×220×180mm １ 別冊番号１４ 注ａ） 調達要領指定書で特に調達数量を定めない限り，調達しないものとする。
別冊 工具規格 番号 品名 規格等 １ 予備部品箱 工具規格１による。 ２ 取付万力 工具規格２による。 ３ 口金板 工具規格３による。 ４ 油さし 工具規格４による。 ５ プラスチックハンマ 工具規格５による。 ６ 鉄工ハンマ 工具規格６による。 ７ センタポンチ 工具規格７による。 ８ ポンチ，ピン 工具規格８による。 ９ 平たがね 工具規格９による。 １０ 柄 工具規格１０による。 １１ 油砥石 工具規格１１による。 １２ ドリフト 工具規格１２による。 １３ ねじ回し 工具規格１３による。 １４ 工具箱 工具規格１４による。
工具規格１
予備部品箱
1 形状・寸法 形状及び寸法は，表1を標準とする。 表1－形状・寸法 物品番号 材質 寸法 ㎜ 形状 － 高耐衝撃性コーポリマー １６５×９５×３０ 上開き16分割工具規格２
取付万力
1 形状・寸法 形状及び寸法は，表1を標準とする。 表1－形状・寸法 単位 mm 物品番号 最大締付力 （N･m） 全長 全幅 口幅 口開 口深 取付寸法 質量 （kg） 5120-284-1957-5 400 159 140 50 50 34 15～53 2.7工具規格３
口金板
1 種類 a) 種類は，表1による。 b) 万力用 ２個１組 表1－種類 物品番号 呼び ㎜ － 50 2 材料 材料は，ＪＩＳ Ｈ ３１００（銅及び銅合金の板及び条）のC1100，又はこれと同等以上の品質の ものとする。 3 形状・寸法 形状及び寸法は，図1及び表2を標準とする。 4 外観 4.1 外観 外観は，割れ，有害なきず，まくれ，錆その他の使用上の有害な欠点がなく，仕上げの程度は良好でなけ ればならない。 4.2 性能 くわえ面は，平滑で著しいねじれ，そりなどがあってはならない。 図1－形状 表2－寸法 単位 ㎜ 物品番号 A B C D － 50 17 17 3工具規格４
油さし
1 種類 種類は，表1による。 表1－種類 物品番号 種類 区分 容量 ml 4930-207-1886-5 ピストル形 250 2 材料 材料は，表2のもの又はこれと同等以上の品質のものとする。 表2－材料 区分 材料 ピストル形 油そう ＪＩＳ Ｇ ３１４１（冷間圧延鋼板及び鋼帯）のSPCC 注油管 ＪＩＳ Ｈ ３３００（銅及び銅合金継目無管）の2600T 3 形状・容量 形状及び容量は，図1及び表3を標準とする。 4 外観・性能 4.1 外観 外観は，割れ，きず，ばり，汚れ，まくれ，錆，変形その他の使用上有害な欠点がなく，仕上げは 良好なものとする。 4.2 性能 a) 油さしは，注油管に詰まりがなく，注油が良好にできなければならない。 b) 油さしは，各部の油漏れがあってはならない。 c) 油さしは，すわりが良好でなければならない。 d) オイルジョッキ形の注油管は，圧入又はねじ込みによって油そうと確実に結合しなければならな い。また，給油孔蓋は，油そうと確実に結合し，かつ，取り外しは容易にできなければならない。 e) ジェット形の圧縮面部は，作動が確実でなければならない。 f) ピストル形のポンプ部は，作動が確実でなければならない。表3－寸法 単位 ㎜ 容量 参考 （ml） D ℓ 250 75 100 図1－ピストル形の形状
工具規格５
プラスチックハンマ
1 種類 種類は，表1による。 表1－種類 物品番号 種類 呼び mm 5120-003-0722-5 プラスチックハンマ 0.23 2 材料 材料は，表2のもの又はこれと同等以上の品質のものとする。 表2－材料 種類 頭部 柄 プラスチックハンマ 本体ＪＩＳ Ｇ ５７０５（可鍛鋳鉄品）のFC MB27－05打撃部：プラスチック 乾燥したかし 3 形状・寸法・質量 形状，寸法及び質量は，図1及び表3を標準とする。 4 外観・性能 4.1 外観 a) 頭部は，仕上げが良好で，有害なきず，割れ，まくれ，錆その他使用上の欠点がないものとする。 b) 柄は，表面が滑らかで，有害なふし，目切れ，虫食い，曲がりその他使用上の欠点がないものと する。 c) 頭部の軸線と柄穴の中心軸は，互いにほぼ直交するものとする。 d) プラスチックハンマの硬さは，HS70～HS80とし，木工ハンマの硬さは，HRC40～HRC50とする。図1－形状 表3－寸法 単位 mm 呼び 頭部質量 （kg） A D L 0.23 0.23 86 25 300
工具規格６
鉄工ハンマ
1 種類 種類は，表1による。 表1－種類 物品番号 用途 形状 呼び 注記 5120-000-2089-5 鉄工用及び土工用 片手 41 － 5120-000-2094-5 21 2 材料 材料は，表2のもの又はこれと同等以上の品質のものとする。 表2－材料 用途 頭部 柄 鉄工用及び土木用 片手 ＪＩＳ Ｇ ４０５１（機械構造用炭 素鋼鋼材）のS55C 乾燥したかし又はこれに準ずる品 質を有する堅木のものとする。 3 形状・寸法・質量 形状，寸法及び質量は，表3を標準とする。 表3－形状・寸法・質量 用途 形状・寸法・質量 鉄工用及び土木用 片手 図1及び表5，表6とする。 4 外観・性能 4.1 外観 a) 頭部は，仕上げが良好で，有害なきず，割れ，まくれ，錆その他使用上の欠点がないものとする。 b) 柄は，表面が滑らかで，有害なふし，自切れ，虫食い，曲がりその他使用上の欠点がないものと する。 c) 頭部の軸線と柄穴の中心軸は，互いにほぼ直交するものとする。 4.2 性能 a) ハンマは，通常の使用状態において，打損，割れ，まくれ，抜け，緩みなどが生じないものとす る。 b) 硬さは，表4による。 表4－硬さ 用途 打撃面及び先端部の硬さ 鉄工用及び土木用 片手 平頭は，40HRC～50HRC 丸頭は，35HRC～45HRC図1－片手ハンマ頭部・柄の形状 表5－頭部の寸法 単位 mm 呼び 質量 （㎏） ａ1 ｂ1 ｂ2 ｒ1 ｒ2 ℓ 1 ℓ 2 ａ2 ｃ1 ｃ2 ｃ3 ｃ4 4 1 0.11 18 22 20 100 9 65 36 15 15 10 14 9 2 1 0.23 23 28 26 12 82 46 20 20 14 19 13 表6－柄の寸法 単位 mm 呼び L A×B 寸法 許容差 寸法 許容差 4 1 260 ±5 22×16 ±2 2 1 270 24×18
工具規格７
センタポンチ
1 種類 種類は，表1による。 表1－種類 物品番号 呼び mm 5120-007-9384-5 100 2 材料 材料は，ＪＩＳ Ｇ ４４０１（炭素工具鋼鋼材）のSK85，SK75及SK65，又はこれと同等以上の品質 のものとする。 3 形状・寸法 形状及び寸法は，図1及び表2を標準とする。 4 外観・性能 4.1 外観 外観は，割れ，きず，まくれ，錆その他使用上有害な欠点がなく，仕上げが良好なものとする。 4.2 性能 先端部の硬さは，HRC50～60HRCとする。 図1－形状 表2－寸法 単位 mm 呼び L θ （°） d D 100 100 60～90 3 10工具規格８
ポンチ，ピン
1 種類 種類は，表1による。 表1－種類 単位 mm 物品番号 形状 呼び 5120-017-4777-5 ストレート形 1.5×13 5120-017-4775-5 2.5×30 5120-017-4776-5 3×30 5120-017-4764-5 4×38 5120-017-4762-5 5×38 5120-006-9281-5 5.5×38 － 6×38 5120-017-4758-5 8×38 5120-017-4756-5 10×50 5120-017-4778-5 テーパ形 3.0×38 2 材料 材料は，ＪＩＳ Ｇ ４４０１（炭素工具鋼鋼材）の種類の記号SK85～SK65又はこれと同等以上の品 質とする。 3 形状・寸法 形状及び寸法は，図1，図2及び表2，表3を標準とする。 4 外観・性能 4.1 外観 外観は，割れ，きず，まくれ，錆その他使用上有害な欠点がなく，仕上げは良好なものとする。 4.2 性能 a) 硬さHRC23～HRC33の鋼材にポンチを垂直に当てて頭部をハンマでたたいたとき，先端部の折損， 曲がり，かえり，頭部の割れなどの損傷が生じないものとする。 b) 先端部の硬さは，HRC50～HRC60とする。表2－ポンチ，ピン（ストレート形）の寸法 単位 ㎜ 呼び ｄ（最大） ℓ D L 1.5×13 1.5 13 8 80 2.5×30 2.5 30 10 150 3×30 3 30 10 150 4×38 4 38 10 150 5×38 5 38 10 150 5.5×38 5.5 38 10 150 6×38 6 38 10 150 8×38 8 38 10 150 10×50 10 50 11 150 図2－テーパ形の形状 表3－ポンチ，ピン（テーパ形）の寸法 単位 mm 呼び ｄ（最大） ℓ D L 3.0×38 3.0 38 8 100
工具規格９
平たがね
1 種類 種類は，表1による。 表1－種類 物品番号 呼び mm 5110-000-0488-5 6×125 2 材料 材料は，ＪＩＳ Ｇ ４４０１（炭素工具鋼鋼材）のSK65又はこれと同等以上の品質のものとする。 3 形状・寸法 形状及び寸法は，図1及び表3を標準とする。 4 外観・性能 4.1 外観 外観は，割れ，きず，まくれ，錆その他有害な欠点がなく，仕上げは良好であること。 4.2 性能 a) 切れ味は，良好であること。 b) 直径20 mm以上の炭素鋼棒（硬さHRC35～HRC40）を万力などで固定し，たがねを垂直に当てて頭 部をハンマでたたき，深さ約2 mmの切り込みをつけたとき，刃こぼれ，刃先のまくれ，頭部の割 れ，著しいかえりなどの損傷を生じないものとする。 c) 硬さは，表2による。 表2－硬さ 区分 硬さ 刃先部 HRC55～HRC60 頭部 HRC35～HRC45表3－寸法
単位 mm
呼び 全長 刃先の幅 対辺距離
L A B
