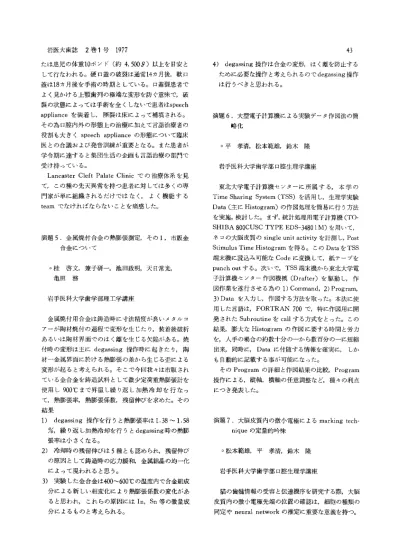

岩医大歯誌 2巻1号 1977
たは患児の体重10ポンド（約4，500夕）以上を目安と して行なわれる。硬口蓋の破裂は通常14ヵ月後，軟口 蓋は18ヵ月後を手術の時期としている。口蓋裂患者で
よく見かける上顎歯列の極端な変形を防ぐ意味で，破 裂の状態によっては手術を全くしないで患者はspeech applianceを装着し，隙裂は床によって補填される。
その為口腔内外の形態上の治療に加えて言語治療者の 役割も大きくspeech applianceの形態について臨床 医との合議および発音訓練が重要となる。また患者が 学令期に達すると集団生活の企画も言語治療の部門で 受け持っている。
Lancaster Cleft Palate Clinicでの治療体系を見 て，この種の先天異常を持つ患者に対しては多くの専 門家が単に組織されるだけではなく，よく機能する teamでなけれぽならないことを痛感した。
演題5．金属焼付合金の熱膨張測定，その1，市販金 合金について
。
桂 啓文，兼子研一，池田政明，天日常光，
亀田 務
岩手医科大学歯学部理工学講座
金属焼付用合金は鋳造時に寸法精度が良いメタルコ アーが陶材焼付の過程で変形を生じたり，装着後破析 あるいは陶材界面でのはく離を生じる欠陥がある。焼 付時の変形は主にdegassing操作時に起きたり，陶 材一金属界面に於ける熱膨張の差から生じる歪による 変形が起ると考えられる。そこで今回我々は市販され ている金合金を鋳造試料として微少定荷重熱膨張計を 使用し900℃まで昇温し繰り返し加熱冷却を行なっ て，熱膨張率，熱膨張係数，残留伸びを求めた。その 結果
1）degassing操作を行うと熱膨張率は1．38〜1．58 ％，繰り返し加熱冷却を行うとdegassing時の熱膨 張率は小さくなる。
2）冷却時の残留伸びは5種とも認められ，残留伸び の原因として鋳造時の応力緩和，金属結晶の均一化 によって現われると思う。
3）実験した金合金は400〜600℃の温度内で合金組成 分による新しい相変化により熱膨張係数の変化があ ると思われ，これらの原因にはIn， Sn等の微量成 分によるものと考えられる。
43
4）degassing操作は合金の変形，はく離を防止する ために必要な操作と考えられるのでdegassing操作 は行うべきと思われる。
演題6．大型電子計算機による実験データ作図法の簡 略化
。平 孝清，松本範雄，鈴木 隆
岩手医科大学歯学部口腔生理学講座
東北大学電子計算機センターに所属する，本学の Time Sharing System（TSS）を活用し，生理学実験 Data（主にHistogram）の作図処理を簡易に行う方法 を実施，検討した。まず，統計処理用電子計算機（TO−
SHIBA 800CUSC TYPE EDS−34801M）を用いて，
ネコの大脳皮質のsingle unit activityを計測し， Post Stimulus Time Histogramを得る。このDataをTSS 端末機に読込み可能なCodeに変換して，紙テープを punch outする。次いで， TSS端末機から東北大学電 子計算機センター作図機械（Drafter）を駆動し，作 図作業を遂行させる為の1）Command，2）Program，
3）Dataを入力し，作図する方法を取った。本法に使 用した言語は，FORTRAN 700で，特に作図用に開 発されたSubroutineをcallする方式をとった。この 結果，膨大なHistogramの作図に要する時間と労力 を，人手の場合の約数十分の一から数百分の一に短縮 出来，同時に，Dataに付随する情報を確実に，しか も自動的に記載する事が可能になった。
そのProgramの詳細と作図結果の比較， Program 操作による，縦軸，横軸の任意調整など，種々の利点 につき発表した。
演題7．大脳皮質内の微小電極によるmarking tech−
niqueの定量的吟味
。松本範雄，平 孝清，鈴木 隆
岩手医科大学歯学部口腔生理学講座
猫の歯髄情報の受容と伝達機序を研究する際，大脳
皮質内の微小電極先端の位置の確認は，細胞の種類の
同定やneural networkの推定に重要な意i義を持つ。
44
従来の電気凝固法によるmarking techniqueに改良 を加え，組織切片作製法を合理化し，spot sizeと電気 量との相関を系統的に調査した。
1）．電極刺入点は大脳皮質表面の血管像顕微鏡写真を 示標として決定するが，ホルマリン固定後はその血管 像は消失し，刺入点が不明瞭になる。そこでsingle unit activityを記録後，頸動脈より墨汁を注入し，血 管像は固定後も消失することなく残存するよう配慮し た。これにより刺入点の推定を明確化でき，連続切片 の作製枚数を乃〜塘に節減できた。
2）．生体と等価に考えられる模擬回路を用い，タング ステン微小電極（2．0μmX2．5μm）に生じる分極効果 を測定したところ，従来の直流方式では分極効果が大 きく電流は僅かに10秒程しか流れないことが分った。
持続時間0．5sec，1Hzの矩形波を用いると分極効果は 減少し，数μAの電流が断続的に流れることが確認さ
れた。
3）．猫の大脳皮質に微小電極を刺入し，500μlnごとに 深さを変えてmarkingし，電気量（電流×時間）と spot面積の関係を計測した。一定の電流範囲内（200
〜 2800μA×sec）では電気量とmarking spotの面積 は正比例した。
4）．上記の成績からcurrent−spot diameter curveを 求め，任意のspot sizeのmarkingが可能であること を組織標本で確認した。例えば直径約100μmのspot は400μA・secの通電を要することが分った。
5）．この方法を適用して体性感覚領S田野のMolar dominant typeの細胞につきその局在を調べたとこ ろ，皮質第3層深部に相当することが分った。
演題8．臨床的にセメント質腫を疑わしめた骨腫の1 例 一特に走査型電顕的所見について一
。
遠藤隼人，本間隆義，藤岡幸雄，鈴木鍾美※
岩手医科大学歯学部口腔外科学第1講座 岩手医科大学歯学部口腔病理学講座※
顎骨内に認められる孤立性の限局したX線不透過像 の診断にあたっては困難をきわめることが多い。最近 私達は下顎臼歯部にみられ，臨床的にはセメント質腫 を疑わしめた骨腫の1例を経験し，腫瘍組織の骨を走 査型電顕的に観察し，正常組織の骨と比較検討を行な い興味ある知見が得られたので報告する。
岩医大歯誌 2巻1号 1977 症例は49才の女性で，・6〕の鶴独による咀噌障害を主 訴として来院した。X線所見は7部に孤立した境界明 瞭な均質性のX線不透過像を認めた。顎骨の膨隆は認
られず，特に自覚的，他覚的症状はない。なお7は約 13年前抜歯をうけたというが詳細は不明である。処置 は，61の抜歯時に硬組織形成物は一塊として容易に摘 出された。摘出物は直径約10×15沈πの骨様硬，表面滑 沢で淡黄色であった。これからセメント質腫を疑わし めたが，病理組織学的検索の結果，硬性骨腫と診断さ
れた。
走査型電顕的所見では摘出物を自然乾燥し，カーボ ン・金蒸着を行ったもので，正常顎骨の破砕断面でみ られるような骨コラーゲン線維束の層板構造は認めら れず，ごつごつした岩状のブロック片が無定型に密に 集積しており，matureな骨質の部分では，石灰小球
と考えられる構造物はほとんど認められず，また，比 較的広い骨小腔がみられ，その周辺の疎状を呈する immatureな骨質の部分や骨梁突起には，正常顎骨で みられるような石灰小球と考えられる構造物が連珠状 につらなって認められる。また骨梁の表面には，線維 芽細胞または骨芽細胞と考えられる細胞成分がネット を成しており，それら細抱成分に錯走してからみつく 線維成分が多数認められた。また，腫瘍平面には線維 性の被膜形成がみられ，硬組織全体を被覆する機序が 認められた。
演題9．下顎部骨移植に関する実験的研究 一新鮮自 家肋骨の透過型電子顕微鏡による観察一
。
