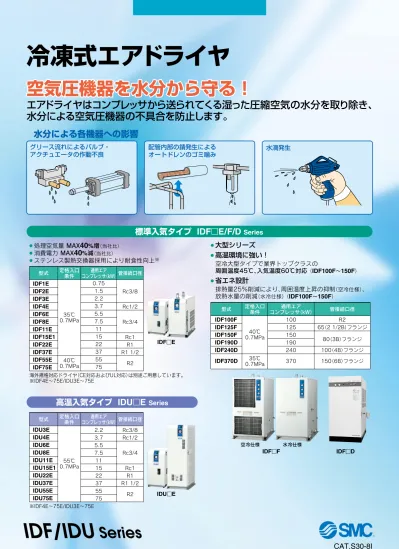

(1)

IDFD IDFF

空冷仕様 水冷仕様

IDUE IDFE

¡処理空気量 MAX

40

%増(当社比)

¡消費電力 MAX

40

%減(当社比)

¡ステンレス製熱交換器採用により耐食性向上

¡

大型シリーズ

¡

高温環境に強い!

空冷大型タイプで業界トップクラスの

周囲温度45℃、入気温度60℃対応 (IDF100F150F

¡

省エネ設計

排熱量25%削減により、周囲温度上昇の抑制(空冷仕様)、 放熱水量の削減(水冷仕様) (IDF100F150F

型式 定格入口

条件 適用エア

コンプレッサ(kW)

IDF100F IDF125F IDF150F IDF190D IDF240D IDF370D

100 125 150 190 240 370

管接続口径 R2 65(2 1/2B)フランジ

80(3B)フランジ 100(4B)フランジ 150(6B)フランジ 0.7MPa40℃

0.7MPa35℃

型式 定格入口

条件 適用エア コンプレッサ(kW)

IDF1E IDF2E IDF3E IDF4E IDF6E IDF8E IDF11E IDF15E1 IDF22E IDF37E IDF55E IDF75E

0.75 1.5 2.2 3.7 5.5 7.5 11 15 22 37 55 75

管接続口径

Rc3/8

Rc1/2

Rc3/4

Rc1 R1 R1 1/2

R2 0.7MPa35℃

0.7MPa40℃

標準入気タイプ   IDF E/F/D

Series

高温入気タイプ   IDU E

Series

海外規格対応ドライヤ(CE対応およびUL対応)は別途ご用意しています。

※IDF4E〜75E/IDU3E〜75E

型式 定格入口

条件 適用エア コンプレッサ(kW)

IDU3E IDU4E IDU6E IDU8E IDU11E IDU15E1 IDU22E IDU37E IDU55E IDU75E

2.2 3.7 5.5 7.5 11 15 22 37 55 75

管接続口径 Rc3/8 Rc1/2

Rc3/4

Rc1 R1 R1 1/2

R2 0.7MPa55℃

※IDF4E〜75E/IDU3E〜75E

冷凍式エアドライヤ

エアドライヤはコンプレッサから送られてくる湿った圧縮空気の水分を取り除き、

水分による空気圧機器の不具合を防止します。

水分による各機器への影響

配管内部の錆発生による

オートドレンのゴミ噛み 水滴発生 グリース流れによるバルブ・

アクチュエータの作動不良

空気圧機器を水分から守る!

空気圧機器を水分から守る!

IDF/IDU Series

CAT.S30-8I

(2)

新型ドライヤ 従来方式ドライヤ

圧縮空気出口

除湿後の圧縮空気

耐高温環境 (周囲温度 45 ℃対応) ・省エネ設計 を実現!

周囲温度上昇の抑制(空冷仕様) ・放熱水量の削減(水冷仕様) !

セカンドリヒータにより凝縮器の負荷を低減させることで、

ドライヤ排熱量をMax.25%削減 (当社比)

省エネ設計:ドライヤ排熱量Max. 25 %削減

排熱量削減により空調機の小型化・省エネ運転が可能!

セカンドリヒータにより凝縮器の放熱を助けることで周囲温度45℃に対応可能

空冷仕様で周囲温度 45 ℃対応

ドライヤからの排熱量 12kW

9 kW

条件:IDF100Fを60Hzの定格条件で 運転した場合

新型ドライヤ

排熱量 1 従来方式ドライヤ排熱量 2

25 %

削減

冷凍式エアドライヤ

従来方式ドライヤ

(セカンドリヒータなし)

新型ドライヤ

(セカンドリヒータあり)

排熱

排熱

空調機

排熱

1

排熱

2

Fタイプ

屋内 屋外 屋内

空調機

圧縮空気出口 セカンドリヒータ

により冷媒が冷され 凝縮器の負荷を低減

周囲温度が高いと 放熱しきれない

セカンドリヒータ

冷媒 冷媒

セカンドリヒータ により暖められ、

出口側配管の 結露を確実に防止

除湿後の圧縮空気 凝縮器

冷凍用圧縮機 凝縮器 冷凍用圧縮機

IDF100F 125F 150F Series

特長

(3)

防塵フィルタ

電装部

隣設機器へ排気が当たるのを 避けられます。

放熱水入口 放熱水出口

放熱水入口 放熱水出口

温調機器

HRGシリーズ

従来方式の設置スペース IDF100Fの設置スペース

(左側面壁ピタ設置の例)

省スペース

左右面の壁ピタ設置が可能!

注)

設置スペース最大約 1.5 m

2

削減!!

メンテナンス性

・防塵フィルタ標準装備。

・電装部品のチェックは  前面からのアクセスのみ。

部すべて600mm以上 注)空冷の場合、排熱面は600mm以上

あけてください。

水冷の場合、放熱水を配管する面 は600mm以上あけてください。

IDF100F125F150F Series

レイアウトの選択

[空冷の場合]

排気方向を

4 方向から選択可能!!

オートドレンのチューブも 左右 2 方向から取出可能。

[水冷の場合]

放熱水配管取出口を 2 方向から選択可能!!

特長 2

(4)

P.5〜8

P.9〜11

P.12〜19

型式 適用エア 使用冷媒 ページ

コンプレッサ(kW)

50Hz 0.1 0.2   0.32   0.52   0.75   1.22   1.65 2.8 3.9 5.7 8.4 11.0   16.0   20.1   25.0   32.0   43.0   54.0

60Hz 処理空気量(m3/min[ANR])

IDF1E IDF2E IDF3E IDF4E IDF6E IDF8E IDF11E IDF15E1

IDF22E IDF37E IDF55E IDF75E IDF100F IDF125F IDF150F IDF190D IDF240D IDF370D

定格入口条件

0.7MPa35℃

40℃

0.7MPa

35℃

0.7MPa

0.12   0.235

0.37 0.57 0.82 1.32 1.82 3.1   4.3   6.1   9.8   12.4     18.8     23.7     30.0     38.0     50.0     65.0

    0.75   1.5   2.2   3.7   5.5   7.5 11    15    22    37    55    75    100      125      150      190      240      370

Rc3/8

Rc1/2

Rc3/4

Rc1 R1 R1 1/2

R2

65(2 1/2B)フランジ 80(3B)フランジ 100(4B)フランジ 150(6B)フランジ 管接続口径

R134a(HFC)

R407C(HFC)

P.20〜22

P.23〜25

型式 適用エア 使用冷媒 ページ

コンプレッサ(kW)

50Hz   0.32   0.52   0.75 1.1 1.5 2.6 3.9 5.7   8.4   11.0

60Hz 処理空気量(m3/min[ANR])

IDU3E IDU4E IDU6E IDU8E IDU11E IDU15E1

IDU22E IDU37E IDU55E IDU75E

定格入口 条件

55℃

0.7MPa

  0.37   0.57   0.82 1.2 1.7 2.8 4.3 6.1 9.8 12.5

  2.2   3.7   5.5   7.5 11    15    22    37    55    75

Rc3/8 Rc1/2

Rc3/4

Rc1 R1 R1 1/2

R2 管接続口径

R134a(HFC)

R407C(HFC)

  フロン規制対応

冷凍式エアドライヤ

IDFE/F/D シリーズ

 定格入口空気温度:35,40℃

IDUE シリーズ

 定格入口空気温度:55℃

標準入気タイプ

高温入気タイプ

INDEX INDEX

※海外規格対応ドライヤ(CE対応およびUL対応)モデルはホームページWEBカタログまたはBest Pneumatics No.tをご参照ください。

大型シリーズ

(5)

2. オプション品

P.26、27

P.28

P.29

P.30

P.31 オプション内容 ページ

圧縮空気冷却用 銅管防錆処理

中圧空気用(1.6MPaまで)

ヘビーデューティオートドレン付注1)

(中圧空気対応可)

モータ式オートドレン付注2)

漏電ブレーカ付

電源端子台接続

運転、異常信号取出用端子台付注3)

タイマー式電磁弁型オートドレン 水冷仕様注2)

適用型式 型式表示

(末尾:オプション記号)

IDF1E〜75E IDF1E〜75E IDF100F〜150F IDF190D〜370D IDU3E〜75E IDF6E〜37E IDU3E〜15E1 IDF100F〜150F

IDF4E〜75E IDF370D IDU3E〜75E IDF4E〜75E IDF190D, 240D

IDU3E〜75E IDF4E〜75E IDF100F〜150F IDF190D〜370D IDU3E〜75E IDF1E〜15E1-10 IDU3E〜15E1-10 IDF4E〜75E IDU3E〜75E IDU3E〜75E IDF100F〜150F IDF100F〜150F IDF190D, 240D

IDFE--A IDFE--C IDFF--C IDFD-□(-□)-C

IDUE--C IDFE--K IDUE--K IDFF--K IDFE--L IDF370D--L

IDUE--L IDFE--M IDFD-□(-□)-M

IDUE--M IDFE--R IDFF--R IDFD-3-R IDUE--R IDFE-10-S IDUE-10-S IDFE--T IDUE--T IDUE--V IDFF--V IDFF--W IDFD-3-W

3. 別売付属品

P.32〜41 名称 ページ

別置き形電源トランス

別置き形電源トランス一体用ベース 防塵フィルタセット

バイパス配管セット 基礎ボルトセット 配管アダプタ 互換チャンネル 互換配管セット

互換バイパス配管セット

INDEX INDEX

注1)IDF100F〜150F, 190D, 240Dは標準タイプがヘビーデューティオートドレン付、遠隔運転、停止および運転、異常信号取出用端子台付となります。

注2)IDF370Dは標準タイプがモータ式オートドレン付、水冷仕様となります。

注3)旧ドライヤから切換える場合で、遠隔運転が必要な場合はオーダーメイド(IDF/U□E-□-X256)を選定ください。

なお、IDF100F〜150F, 190D〜370Dは標準タイプが遠隔運転、停止および運転、異常信号取出用端子台付となります。

2

(6)

エアドライヤの選定は、使用条件を考慮した補正空気量で行う必要があります。

以下の手順により選定を行ってください。

IDFの場合の選定例 IDUの場合の選定例

補正係数の読み取り

ご使用条件の該当する補正係数A〜

Dを右表より読み取ってください。

2

補正空気量の算出

補正空気量を次の式より算出してく ださい。

補正空気量=使用空気量÷

(補正係数A×B×C×D)

補正空気量=0.3m3/min÷(0.82×0.96×1×0.88)

     =0.43m3/min

補正空気量=0.4m3/min÷(0.95×0.93×1×0.88)

     =0.51m3/min

4

機種選定

補正空気量を上回る処理空気量の機 種を仕様表より選定してください。

(処理空気流量はP.4のデータEを参 照してください。)

補正空気流量が0.43m3/minより50Hz時の処理空気 量が0.52m3/minであるIDF4Eが選定されます。

補正空気流量が0.51m3/minより60Hz時の処理空気 量が0.57m3/minであるIDU4Eが選定されます。

5

オプション

P.26〜31をご参照ください。 P.26〜31をご参照ください。

P.5、9、12、17をご参照ください。

P.32〜41をご参照ください。

P.20、23をご参照ください。

6

型式の決定

7

別売付属品の選定

8

係数の確認

補正係数=0.82×0.96×1×0.88=0.69 係数の最大値は1.5になります。

計算結果が1.5以上の場合、補正係数は1.5になります。

補正係数=0.95×0.93×1×0.88=0.78 係数の最大値は1.5になります。

計算結果が1.5以上の場合、補正係数は1.5になります。

3

IDF  or  IDU の選択

ご使用の入口空気温度よりIDF or IDUを選択

・入口空気温度が5〜50℃……IDFIDF100F150Fは60℃まで可)

・入口空気温度が50〜80℃……IDU

1

補正係数注)

データ記号 40℃

35℃

10℃

0.5MPa 0.3m3/min 50Hz

A B C D

0.82 0.96 1      0.88

― 入口空気温度

周囲温度 出口空気圧力露点 入口空気圧力 使用空気量 電源周波数

ご使用条件

注)P.4の補正係数表より読みとった値

補正係数注)

データ記号 60℃

35℃

10℃

0.5MPa 0.4m3/min 60Hz

A B C D

0.95 0.93 1      0.88

― 入口空気温度

周囲温度 出口空気圧力露点 入口空気圧力 使用空気量 電源周波数

ご使用条件

注)P.4の補正係数表より読みとった値

IDF/IDU Series

型式の選定方法

(7)

データ A  入口空気温度 補正係数

データ C  出口空気圧力露点 データ B  周囲温度

注)

データ D  入口空気圧力

データ E  処理空気量 IDF シリーズ

IDF1E75E, 190D370D

IDU シリーズ IDU3EIDU37E

補正係数 0.55 0.7   1      1.3   3

105 15 出口空気圧力

露点℃ 補正係数

0.55 0.7   1      1.3   3

105 15 出口空気圧力

露点℃

IDU55E, 75E

補正係数 0.53 0.67 1      1.30 35

10 15 出口空気圧力

露点℃

IDF100F150F

補正係数 0.55 0.7   1      1.4   35

10 15 出口空気圧力

露点℃

IDF シリーズ

型式 IDF1E

0.10 0.12

IDF2E 0.20   0.235

IDF3E 0.32 0.37

IDF4E 0.52 0.57

IDF6E 0.75 0.82

IDF8E 1.22 1.32

IDF11E 1.65 1.82

IDF15E1 2.8 3.1

IDF22E 3.9 4.3

IDF37E 5.7 6.1

IDF55E 8.4 9.8

IDF75E 11.0 12.4 処理空気量

m3/min(ANR)50Hz 60Hz

IDU シリーズ

型式 IDU3E

0.32 0.37

IDU4E 0.52 0.57

IDU6E 0.75 0.82

IDU8E 1.1 1.2

IDU11E 1.5 1.7

IDU15E1 2.6 2.8

IDU22E 3.9 4.3

IDU37E 5.7 6.1

IDU55E 8.4 9.8

IDU75E 11.0 12.5 処理空気量

m3/min(ANR)50Hz 60Hz

型式 IDF125F

20.1 23.7 IDF100F

16.0 処理空気量 18.8

m3/min(ANR)

50Hz 60Hz

IDF150F 25.0 30.0

IDF190D 32.0 38.0

IDF240D 43.0 50.0

IDF370D 54.0 65.0 注)オプション仕様A(圧縮空気冷却用)の場合は処理空気量が異なります。P.26をご参照ください。

IDF シリーズ IDF1E37E

入口空気温度℃ 補正係数

1.3   1      0.82 0.68 0.57 530

35 40 45 50

IDF55E, 75E, 190D240D

入口空気温度℃ 補正係数

1.35 1.25 1      0.8   0.6   530

35 40 45 50

IDF100F150F

入口空気温度℃ 補正係数

1.41 1.21 1      0.92 0.75 0.63 0.53 530

35 40 45 50 55 60

IDU シリーズ IDU3EIDU37E

入口空気温度℃ 補正係数

1.15 1.07 1      0.95 0.9   0.86 0.82 0.79 545

50 55 60 65 70 75 80

IDF370D

入口空気温度℃ 補正係数

1.25 1.00 0.83 0.70 0.60 530

35 40 45 50

IDU55E, 75E

入口空気温度℃ 補正係数

1.21 1.10 1      0.87 0.76 0.74 0.72 0.70 545

50 55 60 65 70 75 80

IDF100F150F

周囲温度℃ 補正係数

1.06 1.02 1      0.99 0.98 0.92 225

30 32 35 40 45

IDF190D240D

周囲温度℃ 補正係数

1.10 1.05 1      0.95 0.90 225

30 32 35 40

IDU55E, 75E

周囲温度℃ 補正係数

1.25 1.11 1      0.90 0.63 225

30 32 35 40

IDF シリーズ IDF1E75E

周囲温度℃ 補正係数

1.14 1.04 1      0.96 0.9   225

30 32 35 40

IDU シリーズ IDU3EIDU37E

周囲温度℃ 補正係数

1.2   1.04 1      0.93 0.84 225

30 32 35 40

IDF シリーズ IDF1E75E

圧力MPa 補正係数入口空気

0.62 0.72 0.81 0.88 0.95 1      1.06 1.11 1.16 0.2

0.3 0.4 0.5 0.6 0.7 0.8 0.9 11.6

IDF190D370D

圧力MPa 補正係数入口空気

0.68 0.77 0.84 0.90 0.95 1      1.03 1.06 1.08 0.2

0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0

IDF100F150F

圧力MPa 補正係数入口空気

0.84 0.87 0.9   0.93 0.96 1      1.03 1.06 1.09 0.2

0.3 0.4 0.5 0.6 0.7 0.8 0.9 11.6

IDU シリーズ IDU3E37E

圧力MPa 補正係数入口空気

0.62 0.72 0.81 0.88 0.95 1      1.06 1.11 1.16 0.2

0.3 0.4 0.5 0.6 0.7 0.8 0.9 11.6

IDU55E, 75E

圧力MPa 補正係数入口空気

0.62 0.69 0.77 0.85 0.93 1      1.08 1.16 1.23 0.2

0.3 0.4 0.5 0.6 0.7 0.8 0.9 11.6

注)水冷の場合は2〜45℃ともに補正係数=1としてください。

型式の選定方法  IDF/IDU Series

4

(8)

型式表示方法

IDF 8E 10

サイズ

記号

0.75kW 1.5kW 2.2kW 3.7kW 5.5kW 7.5kW 11kW 15kW 1E

2E 3E 4E 6E 8E 11E 15E1

エアコンプレッササイズ注)

電圧

単相

AC100V(50Hz)

AC100/110V(60Hz)

10 単相

AC200V(50Hz)

AC200/220V(60Hz)

20

記号 電圧 適用サイズ

1E

― 2E

― 3E

● 4E

● 6E

● 8E

● 11E

● 15E1

無記号 A C K L M R S T

注)目安ですので、実際のコンプレッサ 能力を照合ください。

注1)複数のオプションの組合せはアルファベット順に表示してください。

ただし、以下の組合せはできません。

・RとS(RにSの機能も含まれるため)

・SとT(TにSの機能も含まれるため)

・KとLとM(共にオートドレンで1個しか取付けられないため)

注2)電圧記号20(AC200V)は標準で端子台接続です。S仕様の指定は必要ありません。

電圧記号10(AC100V)の標準はプラグ付電源コード仕様になっています。

注3)

注4)オプション仕様の詳細につきましては、P.26〜30をご参照ください。

使用冷媒 R134a(HFC)

1E,2E,3E,4E,6E,8E,11E,15E1

(入口空気温度:35℃ 出口空気圧力露点:10℃)

標準入気   IDF E Series

オプション

1E 2E 3E 4E 6E 8E 11E 15E1

記号注1)無記号

サイズ オプション

内容 なし

A 圧縮空気

冷却用

R 漏電 ブレーカ付

T 異常信号運転、

端子台付取出用注3)

S

電源端子台接続

(電圧記号10のみ)注2)

C

銅管防錆 処理

L デューティヘビー オートドレン付

(中圧空気対応可)

M モータ式 オートドレン付

( )

K

● 中圧空気用 オートドレン用ケース:

レベルゲージ付金属ケース

旧ドライヤからの更新を検討されているお客様 旧ドライヤから切換える場合で、遠隔運転が必要な場合は オーダーメイド(IDFE--X256)を選定ください。

(9)

IDF1E IDF2E,IDF3E

冷凍式 エアドライヤ オートドレン JIS記号

エアドライヤに入ってきた湿った熱い空気は、クーラ(熱交換器)で冷却されます。この時凝縮された水分はドレンセパレータ(オートドレン)で空気から分離され自 動的に排出されます。水分が分離された空気はリヒータ(熱交換器)により加熱され乾燥した空気となって出口側に供給されます。

ドレンセパレータ

ドレン出口

圧縮空気入口 圧縮空気出口

圧力スイッチ 冷凍用圧縮機 クーラ

リヒータ

蒸発温度計 凝縮器

容量調整弁

キャピラリチューブ

ファンモータ

キャピラリチューブ

冷凍用圧縮機 圧力スイッチ

ドレンセパレータ

ドレン出口

圧縮空気入口 圧縮空気出口

蒸発温度計 リヒータ 容量調整弁 クーラ

ファンモータ 凝縮器

注1)標準状態(ANR)[20℃大気圧、相対湿度65%]時の処理空気量を示す。

注2)空気圧縮機吸込状態[32℃大気圧、相対湿度75%]に換算した時の処理空気量を示す。

注3)使用範囲は、定格の処理空気量での使用を保証するものではありません。

注4)使用条件が定格と異なる場合は、型式の選定方法(P.3、4)によって型式を選定してください。

注5)電源電圧の指定は型式表示方法(P.5)をご参照ください。

注6)定格時の参考値で保証値ではありません。サーマルの設定値等には使用しないでください。

注7)オプションR以外の製品は漏電ブレーカを装備していません。漏電ブレーカを別途購入してください。

注8)ボディ部を除いたオートドレン部のみの交換部品品番です。ボディ部は交換できません。

オートドレン ボディ 処理空気量

m3/min

(ANR)標準状態注1)

空気圧縮機 吸込状態注2)

型式

仕様 IDF1E

0.10 0.12 0.11 0.13

IDF2E

0.20   0.235 0.21   0.25

IDF3E

0.32 0.37 0.34 0.39

IDF4E

0.52 0.57 0.55 0.61

IDF6E

0.75 0.82 0.8   0.87

IDF8E

1.22 1.32 1.3   1.4

IDF11E

1.65 1.82 1.75 1.93

IDF15E1

2.8 3.1 3.0 3.3

180/202

― 2.4/2.5

180/202

― 2.4/2.5

180/202 2.4/2.5 1.2/1.3

180/202 2.4/2.5 1.2/1.3

180/202 2.4/2.5 1.2/1.3

208/236 3.0/3.1 1.5/1.5

385/440 5.7/5.7 3.4/3.0

10(AC100V)

10(AC200V)

420/480 4.3/4.6 3.4/3.1

本体パネル:アーバンホワイト1 ベース:アーバングレー 2

使用範囲電気特性

標準入気

適用エアコンプレッサ出力(目安)

スクリュータイプの場合

定格

注4)

注3)

単相AC100V(50Hz), AC100/110V(60Hz)注5)

単相AC200V(50Hz), AC200/220V(60Hz)

50Hz 60Hz 50Hz 60Hz

圧縮空気 5〜50 0.15〜1.0 2〜40(相対湿度 85%以下)

0.7 35 32 10 使用流体

入口空気温度 入口空気圧力 周囲温度(湿度)

入口空気圧力 入口空気温度 周囲温度 出口空気圧力露点 電源電圧(周波数)注5)

適用漏電ブレーカ容量注7)

 (感度電流30mA)

凝縮器 冷媒 オートドレン 接続配管口径 質量 塗装色

℃ MPa

MPa

単相100V 単相200V 単相100V 単相200V A

kg

kW 運転電流注6)A

 50/60Hz 消費電力注6)W  50/60Hz

10(AC100V),5(AC200V)

空冷式 R134a(HFC)

16

0.75

Rc3/8 17

1.5 18

2.2

Rc1/2 22

3.7 23

5.5

Rc3/4 27

7.5 フロートタイプ

(ノーマルオープン)

28

11 フロートタイプ

(ノーマルクローズ)

Rc1 46

15

標準仕様

構造原理図(空気・冷媒回路図)

IDF4E,IDF6E

IDF8E,IDF11E,IDF15E1

ドレン出口 蒸発温度計

ドレンセパレータ 熱交換器

キャピラリ チューブ 圧縮空気出口

圧力スイッチ 圧縮空気入口

容量調整弁

冷凍用圧縮機

凝縮器 ファンモータ 交換部品

型式

オートドレン交換部品品番注8) IDF1E

AD37 IDF2E IDF3E

AD38 IDF4E IDF6E

AD48

IDF8E IDF11E IDF15E1

冷凍式エアドライヤ  IDF E Series

6

(10)

IDF1EIDF3E

IDF4EIDF11E

通風方向 通風方向

蒸発温度計 ランプ付スイッチ

ドレンチューブ

(外径ø10、長さ約0.8m)

圧縮空気出口 管接続口径 圧縮空気入口

管接続口径

[AC200V仕様]

電源コード差込口(ø17)

通風空気入口

[AC200V仕様]

端子台 IDF3E-20のみ A

L K

N M

B

Q

P

E D

FG

H

J

C

[AC100V仕様]

電源コード

(長さ:約1.9m)

[AC100V仕様]

電源コード

(長さ:約1.9m)

型式 IDF1E IDF2E IDF3E IDF4E IDF6E IDF8E IDF11E

管接続口径

(mm)

Rc3/8 A 226

B 410

453 455 485

C 413 473 498

568 D 69 51 67

31 E 101 125

  42 F 270 232 304 283

355 G   32 138   33

  80 H

―   73

230 J

― 31

32 K 38 36

15 L 150 154

240 M 21 24 21

80 N 330 327 330 275

300 P 240

284 Q 15

13

270 15 Rc1/2

Rc3/4

圧縮空気入口

圧縮空気出口 管接続口径

管接続口径

[AC200仕様]

端子台

[AC200V仕様]

4×ø13

通風空気出口

通風方向 通風方向

ドレンチューブ 蒸発温度計 ランプ付スイッチ

電源コード差込口(ø17)

FG

E D

J H

M N

A

L K

C

Q

P

B

外形寸法図

寸法表

(外径ø10、長さ約0.8m)

IDF E Series

(11)

外形寸法図 IDF15E1

380 603

16

578

101 4×ø13

300

270 314

15 蒸発温度計 ランプ付スイッチ

通風方向 通風方向

(外径ø10、長さ約0.8m)

ドレンチューブ

43

258 54 41

87396

電源コード差込口(ø17)

[AC200V仕様]

端子台

[AC200V仕様]

Rc1 圧縮空気出口

Rc1 圧縮空気入口

電源コード

(長さ:約1.9m)

[AC100V仕様]

通風空気出口

冷凍式エアドライヤ  IDF E Series

8

(12)

型式表示方法

使用冷媒 R407C(HFC)

22E,37E,55E,75E

(入口空気温度:35℃(22E,37E)、40℃(55E,75E) 出口空気圧力露点:10℃)

標準入気   IDF E Series

IDF 55E 30

サイズ

記号

22kW 37kW 55kW 75kW 22E

37E 55E 75E

エアコンプレッササイズ注)

電圧

単相

AC200V(50Hz)

AC200/220V(60Hz)

20 三相

AC200V(50Hz)

AC200/220V(60Hz)

30

記号 電圧 適用サイズ

● 22E 37E

● 55E

● 75E

オプション

22E 37E 55E 75E

記号注1)無記号

サイズ オプション

内容 なし

A 圧縮空気

冷却用

C 銅管防錆

処理

K

L デューティヘビー オートドレン付

(中圧空気対応可)

R 漏電 ブレーカ付

M

モータ式 オートドレン付

T 異常信号運転、

端子台付取出用注3)

● 無記号

A C K L M R T

注1)複数のオプションの組合せはアルファベット順に表示してください。

ただし、以下の組合せはできません。

・KとLとM(共にオートドレンで1個しか取付けられないため)

注2)55E, 75Eで中圧空気が必要な場合は、オプション L をご使用ください。

注3)

注4)オプション仕様の詳細につきましては、P.26〜30をご参照ください。

中圧空気用 オートドレン用ケース:

レベルゲージ付金属ケース

( )

注)目安ですので、実際のコンプレッサ 能力を照合ください。

注2)

注2)

旧ドライヤからの更新を検討されているお客様 旧ドライヤから切換える場合で、遠隔運転が必要な場合は オーダーメイド(IDFE--X256)を選定ください。

(13)

エアドライヤに入ってきた湿った熱い空気は、クーラリヒータ(熱交換器)で冷却されます。この時凝縮分離された水分はオートドレンで自動的に排出されます。水 分が分離された空気はクーラリヒータ(熱交換器)により加熱され乾燥した空気となって出口側に供給されます。

IDF22E,IDF37E,IDF55E,IDF75E

注1)標準状態(ANR)[20℃大気圧、相対湿度65%]時の処理空気量を示す。

注2)空気圧縮機吸込状態[32℃大気圧、相対湿度75%]に換算した時の処理空気量を示す。

注3)使用範囲は、定格の処理空気量での使用を保証するものではありません。

注4)使用条件が定格と異なる場合は、型式の選定方法(P.3、4)によって型式を選定してください。

注5)電源電圧の指定は型式表示方法(P.9)をご参照ください。

注6)定格時の参考値で保証値ではありません。サーマルの設定値等には使用しないでください。

注7)オプションR以外の製品は、漏電ブレーカを装備していません。漏電ブレーカを別途購入してください。

注8)ボディ部を除いたオートドレン部のみの交換部品品番です。ボディ部は交換できません。

標準仕様

構造原理図(空気・冷媒回路図)

処理空気量 m3/min

標準状態

(ANR)注1)

空気圧縮機 吸込状態注2)

型式

仕様 IDF22E

3.9 4.3 4.1 4.6

810/940 850/1070

4.3/4.7 3.3/3.5

810/940 850/1070

4.3/4.7 3.3/3.5 10(AC200V)

空冷式 R407C(HFC)

フロートタイプ(ノーマルオープン)

R1 54

22 37 55 75

R1 1/2 62

R2 116 100

― 1300/1700

― 5.0/5.4

― 2000/2500

― 7.2/8.0 15(AC200V)

IDF37E

5.7 6.1 6.1 6.5

圧縮空気 5〜50 0.15〜1.0 2〜40(相対湿度85%以下)

0.7

32 10 35

単相/三相AC200V(50Hz)注5)

単相/三相AC200/220V(60Hz) 三相AC200V(50Hz)

三相AC200/220V(60Hz)

本体パネル:アーバンホワイト1 ベース:アーバングレー 2

40 IDF55E

  8.4   9.8   8.9 10.4

IDF75E

11.0 12.4 11.7 定格使用範囲電気特性 13.2

標準入気

適用エアコンプレッサ出力(目安)

スクリュータイプの場合

注4)

注3)

50Hz 60Hz 50Hz 60Hz 使用流体

入口空気温度 入口空気圧力 周囲温度(湿度)

入口空気圧力 入口空気温度 周囲温度 出口空気圧力露点

適用漏電ブレーカ容量注7)

 (感度電流30mA)

凝縮器 冷媒 オートドレン 接続配管口径 質量 塗装色

℃ MPa

MPa

単相200V 三相200V 単相200V 三相200V A

kg

kW 運転電流注6) A

 50/60Hz 消費電力注6) W  50/60Hz 電源電圧(周波数)注5)

交換部品 型式

オートドレン交換部品品番注8) IDF22E

AD48

IDF37E IDF55E IDF75E

圧力スイッチ

圧縮空気入口 圧縮空気出口

オートドレン ドレン出口

容量調整弁 アキュームレータ

(IDF22E,37E,55Eのみ) 凝縮器 キャピラリチューブ クーラリヒータ

ボールバルブ

ファンモータ 高圧スイッチ

(IDF55E,75Eのみ)

(熱交換器)

冷凍用圧縮機 蒸発温度計 冷凍式

エアドライヤ オートドレン JIS記号

オートドレン ボディ

冷凍式エアドライヤ  IDF E Series

10

(14)

外形寸法図 IDF22E, IDF37E

IDF55E, IDF75E

F

D

H N M

C

E B 管接続口径 圧縮空気入口 管接続口径

圧縮空気出口

(電線径ø9〜ø11)[反対側]

オートドレン 電源コード固定具 4×ø13

G A

K P

L

ボールバルブ 通風方向 通風方向

端子台

蒸発温度計 ランプ付スイッチ

J

通風空気出口

(外径ø10、長さ約0.8m)

ドレンチューブ

型式 IDF22E IDF37E IDF55E IDF75E

管接続口径 R1 R1 1/2

R2

B 775 855 855 A 290 470

C 623 800 900

D 134 128

E 405 455

F 698 868 968

G   93 110

H 46 36

J 25 50

K 13 13

L 314 500

M 85 75

N 600 680 700

P 340 526

Q

― 250

R

― 519

(mm)

ボールバルブ

通風方向

(外径ø10、長さ約1m)

(電線径ø9〜ø11)[反対側]

通風空気出口

電源コード固定具 ドレンチューブ

蒸発温度計

R

A Q G

B

E D

F C

P

L K J

H

N M オートドレン

通風方向 端子台

ランプ付スイッチ

圧縮空気入口 管接続口径 圧縮空気出口

管接続口径

4×ø13

寸法表

IDF E Series

(15)

型式表示方法

IDF 100 F 30

サイズ サイズ エアコンプレッササイズ注)

100kW 125kW 150kW 100

125 150

電圧

オプション 三相

AC200V(50Hz)

AC200/220V(60Hz)

30

記号 電圧

注)目安ですので、実際のコンプレッサ 能力を照合ください。

注1)複数のオプションの組合せはアルファベットの 順に表示してください。

注2)遠隔運転、停止および運転、異常信号取出用端 子は標準装備されています。

注)1と2と3の組合せはできません。

(排熱面を指定できるのは1面 のみです)

無記号 B C K P R V

無記号 1 2 3

記号注1) 内容

なし 銅管防錆処理 中圧仕様 金属銘板付 漏電ブレーカ付

タイマー式電磁弁型オートドレン付 無記号

C K P R V

排熱方向指定記号

記号 内容

背面から排熱 右側面から排熱注)

左側面から排熱注)

上面から排熱注)

無記号 1 2 3

空冷仕様

上面:3

右側面:1 左側面:2

背面:無記号

IDF 100 F 30

サイズ サイズ エアコンプレッササイズ注)

100kW 125kW 150kW 100

125 150

電圧

オプション 三相

AC200V(50Hz)

AC200/220V(60Hz)

30

記号 電圧

W

冷却方式

水冷コンデンサ仕様 W

記号 冷却方式 注)目安ですので、実際のコンプレッサ

能力を照合ください。

注1)複数のオプションの組合せはアルファベットの 順に表示してください。

注2)遠隔運転、停止および運転、異常信号取出用端 子は標準装備されています。

注)4と5の組合せはできません。(配管 方向を指定できるのは1面のみです)

無記号 C D K P R V

4 5

記号注) 内容

なし 銅管防錆処理

中圧仕様(1.6MPa仕様)

金属銘板付 漏電ブレーカ付

タイマー式電磁弁型オートドレン付 無記号

C K P R V

 配管方向指定記号

記号 内容

放熱水配管方向:右側面注)

放熱水配管方向:左側面注)

4 5

水冷仕様

右側面:4 左側面:5

使用冷媒 R407C(HFC)

適用コンプレッササイズ:100kW,125kW,150kW

(最高入口空気温度:60℃ 最高周囲温度:45℃)

IDF100F 125F 150F Series

12

(16)

冷凍式 エアドライヤ オートドレン JIS記号

圧力スイッチ 高圧圧力スイッチ

凝縮圧力計 キャピラリチューブ

蒸発温度計

低圧圧力スイッチ フィルタドライヤ

冷凍用圧縮機 容量調整弁

圧縮空気入口

凝縮器 ファンモータ 空気圧力計

圧縮空気出口

クーラリヒータ

ボールバルブ オートドレン

ドレン出口

セカンドリヒータ

ハウジング

(取付けてある ものを使用)

排気機構部 交換キット 圧縮空気

5〜60 0.15〜1.0 2〜45(相対湿度85%以下)

0.7 40 32 10

37

三相 AC200V(50Hz)/AC200, 220V(60Hz)

30 R407C(HFC)

ヘビーデューティオートドレン(ノーマルオープン)

エアドライヤに入ってきた湿った熱い空気は、クーラリヒータ(熱交換器)で冷却されます。この時凝縮分離された水分はオートドレン で自動的に排出されます。水分が分離された空気はクーラリヒータ内のリヒータ(熱交換器)とセカンドリヒータにより2段階に加熱さ れ、乾燥した暖かい空気となって出口側に供給されます。

ドレンを除去した圧縮空気と、冷凍用圧縮機で圧縮した冷媒が 熱交換することで、下記のような効果をもたらします。

q出口空気温度が上昇し、出口側配管の結露を確実に防止 w凝縮器からの排熱量を低減

e凝縮器からの排熱量を低減することによって、ドライヤの省 エネ運転

IDF100F, IDF125F, IDF150F

標準仕様:空冷仕様

構造原理図(空気・冷媒回路図)

処理空気量 m3/min

(ANR)標準状態注1)

空気圧縮機 吸込状態注2)

項目 型式 IDF100F-30 IDF125F-30 IDF150F-30

定格使用範囲電気特性

注3)

注4)

50Hz 60Hz 50Hz 60Hz 使用流体

入口空気温度 入口空気圧力 周囲温度(湿度)

入口空気圧力 入口空気温度 周囲温度 出口空気圧力露点

凝縮器からの排熱量(50/60Hz)

ドライヤ出口空気温度 電源電圧(周波数)

消費電力注5)(50/60Hz)

運転電流(50/60Hz)

適用漏電ブレーカ容量注6)

 (感度電流30mA)

冷媒 オートドレン 接続配管口径 質量 塗装色

適用エアコンプレッサ出力(目安)

スクリュータイプの場合

℃ MPa

MPa

℃ kW

kW A A

kg

kW

交換部品

エアドライヤ型式

ヘビーデューティオートドレン交換部品品番注7)

凝縮器用防塵フィルタセット

IDF100F

IDF-FL219 IDF-FL220 IDF125F IDF150F ADH-E400

本体パネル:アーバンホワイト1 ベース:アーバングレー 2

注1)標準状態(ANR)[20℃、大気圧、相対湿度65%]時の処理空気量を示す。

注2)空気圧縮機吸込状態[32℃大気圧]に換算した時の処理空気量を示す。

注3)使用範囲は、定格の処理空気量での使用を保証するものではありません。

注4)使用条件が定格と異なる場合は、型式の選定方法(P.3、4)によって型式を選定してください。

注5)定格時の参考値で、保証値ではありません。サーマルの設定値等には使用しないでください。

注6)オプションR以外の製品は漏電ブレーカを装備していません。

漏電ブレーカを別途購入してください。

注7)ハウジング部を除いた排気機構部の交換キットのみの品番です。

注8)遠隔運転、停止および運転、異常信号取出用端子は標準装備されています。

セカンドリヒータについて 16 18.8

17 20

20.1 23.7 21 25

25 30 27 32

8.0/9.0

2.9/3.5 10.5/11.5

R2 245

100 125 150

JISフランジ65A 10K 270

JISフランジ80A 10K 350 4.0/4.7

15.4/15.6

4.0/4.8 15.7/16.0 10.0/11.5 12.0/15.0

IDF100F 125F 150F Series

(17)

冷凍式 エアドライヤ オートドレン JIS記号

凝縮器 高圧圧力スイッチ

凝縮圧力計

ドレン出口

圧縮空気出口

圧縮空気入口 冷凍用圧縮機

蒸発温度計 キャピラリチューブ

容量調整弁 フィルタドライヤ

空気圧力計

低圧圧力スイッチ

放熱水出口 圧力式制水弁

放熱水入口 ボールバルブ

オートドレン ボールバルブ クーラリヒータ

Y型ストレーナ

IDF100F-W IDF125F-W IDF150F-W

ハウジング 排気機構部 交換キット

(取付けてある ものを使用)

セカンドリヒータ

標準仕様:水冷仕様

構造原理図(空気・冷媒回路図)

交換部品

エアドライヤ型式

ヘビーデューティオートドレン交換部品品番注9)

放熱水配管用ストレーナ

IDF100F-W IDF-S0406

IDF125F-W ADH-E400

IDF150F-W IDF-S0418 注1)標準状態(ANR)[20℃、大気圧、相対湿度65%]時の処理空気量を示す。

注2)空気圧縮機吸込状態[32℃大気圧]に換算した時の処理空気量を示す。

注3)使用範囲は、定格の処理空気量での使用を保証するものではありません。

使用条件が定格と異なる場合は、型式の選定方法(P.3、4)によって、型式を選定してください。

注4)定格時、放熱水入口温度32℃、出口温度37℃( t=5℃)の条件を満足する放熱水流量。

注5)定格時、放熱水流量:定格流量、放熱水入口圧力:0.2MPaの条件での値。

注6)定格時の値(1RT=4.535kW)

注7)定格時の参考値で、保証値ではありません。サーマルの設定値等には使用しないでください。

注8)オプションR以外の製品は漏電ブレーカを装備していません。

漏電ブレーカを別途購入してください。

注9)ハウジング部を除いた排気機構部の交換キットのみの品番です。

注10)遠隔運転、停止および運転、異常信号取出用端子は標準装備されています。

エアドライヤに入ってきた湿った熱い空気は、クーラリヒータ(熱 交換器)で冷却されます。この時凝縮分離された水分はオートド レンで自動的に排出されます。水分が分離された空気はクーラリ ヒータ内のリヒータ(熱交換器)とセカンドリヒータにより2段階 に加熱され、乾燥した暖かい空気となって出口側に供給されます。

ドレンを除去した圧縮空気と、冷凍用圧縮機で圧縮した冷媒が 熱交換することで、下記のような効果をもたらします。

q出口空気温度が上昇し、出口側配管の結露を確実に防止 w凝縮器からの排熱量を低減

e凝縮器からの排熱量を低減することによって、ドライヤの省 エネ運転

セカンドリヒータについて 処理空気量

m3/min

(ANR)標準状態注1)

空気圧縮機 吸込状態注2)

項目 型式 IDF100F-30-W IDF125F-30-W IDF150F-30-W 圧縮空気

5〜60 0.15〜1.0 2〜45(相対湿度85%以下)

0.7 40 32 10 37 1.74/1.98

32 0.07/0.1 11.5(2.5)

三相 AC200V(50Hz)/AC200, 220V(60Hz)

2.4/2.8 8.5/9.0 0.2〜0.98 1.74/1.98 5〜40 圧力式制水弁

プレート式

R407C(HFC)

ヘビーデューティオートドレン(ノーマルオープン)

本体パネル:アーバンホワイト1 ベース:アーバングレー 2 125

電気特性

50Hz 60Hz 50Hz 60Hz 使用流体

入口空気温度 入口空気圧力 周囲温度(湿度)

入口空気圧力 入口空気温度 周囲温度 出口空気圧力露点 ドライヤ出口空気温度 放熱水流量注4)(50/60Hz)

放熱水入口温度

放熱水圧力降下注5)(50/60Hz)

クーリングタワー能力注6)

推奨するチラーの型式注6)

電源電圧(周波数)

消費電力注7)(50/60Hz)

運転電流注7)(50/60Hz)

放熱水圧力範囲

必要放熱水流量(50/60Hz)

放熱水入口温度範囲 放熱水接続口径 放熱水量調節装置 凝縮器

適用漏電ブレーカ容量注8)

 (感度電流30mA)

冷媒 オートドレン 接続配管口径 質量 塗装色

適用エアコンプレッサ出力(目安)

スクリュータイプの場合

℃ MPa

MPa

℃ m3/h

℃ MPa kW(RT)

(SMC製)

kW A MPa m3/h

A

kg

kW

定格

16 18.8

17 20

1.29/1.56

20.1 23.7 21 25

25 30 27 32

2.16/2.52

9(2)

HRG010-A HRG015-A 14.5(3.2)

2.4/2.8 8.5/9.0

R2 226

100 150

JISフランジ65A 10K 250

JISフランジ80A 10K 322 2.8/3.3 10.2/11.5 2.16/2.52 1.29/1.56

R1/2 R3/4

使用範囲

注3)

20 30

14

冷凍式エアドライヤ  IDF100F 125F 150F Series

(18)

ドレンチューブ

(外径10、長さ約2m)

(反対側から出す ことも可能です。)

通風方向

(記号1指定時)

通風方向

(記号2指定時)

712±2

752

20 670

335

通風空気出口

電源用端子台 信号用端子台

通風空気入口

ボールバルブ

ヘビーデューティ オートドレン

信号コード差込口

(電線径ø17以下)

膜付グロメット

ドレンチューブ

(外径10、長さ約2m)

(反対側から出す ことも可能です。)

712±2

752

20 670

335

12761375

267 460

64 75

700±1

1120

電源用端子台

51

電源コード固定具

(電線径ø14〜ø18)

107

4×アイボルト 内径25

ボールバルブ

ヘビーデューティ オートドレン ドレンチューブ

結露水ドレンパン用 ドレンチューブ

127479 40 735

信号用端子台

放熱水出口

(記号4指定時)R1/2

放熱水入口

(記号4指定時)R1/2 放熱水出口

R1/2

(記号5指定時)

放熱水入口 R1/2

(記号5指定時)

(50)

(143)

Y型ストレーナ1/2

(付属品)

通風方向

(記号3指定時)

水冷仕様 空冷仕様

操作部

上面図(空冷・水冷共通)

通風空気入口

外形寸法図

IDF100F :空冷仕様

IDF100F-W :水冷仕様

335 20

圧縮空気出口 R2 圧縮空気入口

R2

4×ø20

712±2

700±1 107

460 267 ランプ付スイッチ

空気圧力計 蒸発温度計 凝縮圧力計 運転時間積算計 ランプ付スイッチ

フィルタチェックランプ 空気圧力計 蒸発温度計 凝縮圧力計 運転時間積算計 リセットスイッチ

通風方向 通風方向

(無記号指定時)

通風方向 通風方向

(無記号指定時)

4012761375

267 460

64 75 700±1

1120 1130

51

電源コード固定具

(電線径ø14〜ø18)

信号コード差込口

(電線径ø17以下)

膜付グロメット

107

4×アイボルト 内径25

ドレンチューブ

結露水ドレンパン用 ドレンチューブ

IDF100F 125F 150F Series

(19)

ヘビーデューティ オートドレン 結露水ドレンパン用

ドレンチューブ 64

(無記号指定時)通風方向

(無記号指定時)通風方向

通風方向 通風方向

4×ø20 信号コード差込口

(電線径ø17以下)

膜付グロメット 電源コード固定具

(電線径ø18〜ø23)

圧縮空気出口 管接続口径 圧縮空気入口

管接続口径

(方向1指定時)通風方向

(方向2指定時)通風方向

(方向3指定時)通風方向

ドレンチューブ

(外径10、長さ約2m)

(反対側から出す ことも可能です。)

U

ボールバルブ

ヘビーデューティ オートドレン 結露水ドレンパン用

ドレンチューブ

ドレンチューブ

40

75 64 放熱水入口

(記号-W4の場合)

Y型ストレーナ

(付属品)

信号用端子台

放熱水入口

(記号-W5の場合)

放熱水出口

(記号-W5の場合) 電源用端子台

信号コード差込口

(電線径ø17以下)

膜付グロメット 電源コード固定具

(電線径ø18〜ø23)

ドレンチューブ

(外径10、長さ約2m)

(反対側から出す ことも可能です。)

放熱水出口

(記号-W4の場合)

A

電源用端子台 信号用端子台

通風空気入口

G D 40

75

ボールバルブ 通風

空気出口

A

K T

ランプ付スイッチ K

M Q

P B

G RS

Q M

通風空気入口

ドレンチューブ

蒸発温度計 空気圧力計

凝縮圧力計 運転時間積算計

ランプ付スイッチ

蒸発温度計 空気圧力計

凝縮圧力計 運転時間積算計 リセットスイッチ

フィルタチェックランプ

F E

L

935 O 20M

D

IDF125F-W, 150F-W :水冷仕様

上面図(空冷・水冷共通)

IDF125F, 150F :空冷仕様

寸法表

型式 管接続口径

(mm)

IDF125F IDF125F-W IDF150F IDF150F-W

JISフランジ 80A 10K

― R1/2

― R3/4 放熱水 入口、出口

操作部

4×アイボルト 内径25

4×アイボルト 内径25

水冷仕様 空冷仕様

A 700 950

B 1120 1290

C 1276 1332 1130 1120 1300 1290

E 655 720 F

1375 1432 G

350 475 K

376 515 L

712 990 M

  78 217 O D

267 268

P   752 1030

R

― 127

― 127

― 36

― 50

― 129

― 165

S T U

― 885

― 1056

Q

― 479

― 479 JISフランジ

65A 10K

B C

16 外形寸法図

冷凍式エアドライヤ  IDF100F 125F 150F Series

(20)

型式表示方法

使用冷媒 R407C(HFC)

190D,240D,370D

(入口空気温度:40℃(190D,240D)、35℃(370D) 出口空気圧力露点:10℃)

標準入気   IDF D Series

IDF 190D 3

9 220V 240V 380V 400V 415V 440V

無記号 C L M R W サイズ

記号

190kW 240kW 370kW 190D

240D 370D

コンプレッササイズ

オプション

使用冷媒R407C

IDF190DIDF370D

電圧

三相

AC200V(50Hz)

AC200/220V(60Hz)

三相異電圧(トランス内蔵)

3 9

記号 電圧

190D 240D 370D

電圧 オプション サイズ 内容

なし

3 9 3 9 3 9

C 無記号 記号注1)

銅配管防錆 処理

L

標準装備 標準装備 標準装備 標準装備

R 漏電 ブレーカ付

●     ―注2)

●     ―注2)

●     ―注2)

M モータ式 オートドレン付

● 標準装備 標準装備

W 水冷仕様

― 標準装備 標準装備 注1)複数のオプションの組合せはアルファベット順に表示してください。

注2)一次側電圧に適用した漏電ブレーカを別途購入願います。

注3)オプション仕様の詳細につきましては、P.26〜31をご参照ください。

注4)標準タイプ(無記号)が遠隔運転、停止および運転、異常信号取出用端子台付となります。

デューティヘビー オートドレン付

参照

関連したドキュメント

無溶剤形変性エポキシ樹脂塗料 ※ 10以下、30以上 85以上 無溶剤形変性エポキシ樹脂塗料(低温用) 5以下、20以上 85以上 コンクリート塗装用エポキシ樹脂プライマー

項   目  単 位  桁   数  底辺及び垂線長 m 小数点以下3桁 境界辺長 m  小数点以下3桁

長期的目標年度の CO 2 排出係数 2018 年 08 月 01 日 2019 年 07 月 31 日. 2017年度以下

(A)3〜5 年間 2,000 万円以上 5,000 万円以下. (B)3〜5 年間 500 万円以上

1 100超え 191 75超え~100以下 233 50超え~75以下 267 20超え~50以下 186 10超え~20以下 129 5超え~10以下 145 1超え~5以下 51 1以下 1203 計 102.69

1 100超え 191 75超え~100以下 233 50超え~75以下 267 20超え~50以下 186 10超え~20以下 129 5超え~10以下 145 1超え~5以下 51 1以下 1203 計 102.69

東京電力ホールディングス株式会社(以下,東電HDという。 ) ,東京電力パワーグリ ッド株式会社(以下,東電PGという。

電路使用電圧 300V 以下 対地電圧 150V 以下: 0.1MΩ 以上 150V 以上: 0.2MΩ 以上 電路使用電圧 300V 以上 : 0.4MΩ 以上.
