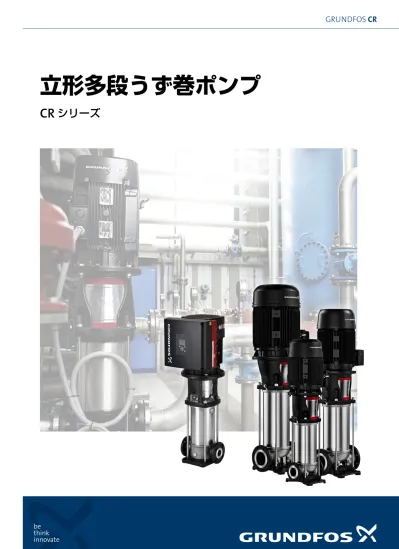

GRUNDFOS CR CR

(1)

GRUNDFOS CR

立形多段うず巻ポンプ

(2)

世界で初めて販売された立形うず巻ポンプ、_CP

世界初立形多段うず巻ポンプを発売

立形多段うず巻ポンプの世界標準、

_CR

シリーズ

グルンドフォスは、

₁₉₇₃

年世界で初めて立形多段うず巻ポンプを発売して以来、常にお客様のニーズと要求を考慮し、最先端テクノロジーを採用して製品を改良して参りました。他の追随を許さない高品質を誇るグルンドフォスの

_CR

シリーズは、現在もお客様に愛され続けております。

_CR

シリーズは、高効率性、確かな信頼性、多様なオプションをお客様に提供致します。 ランニングコストの削減 水力学エネルギロスの低減を徹底的に追求し、完成した新設計羽根車を使用。更に

_0.75kW

以上の電動機はトップランナー効率を標準採用し、ランニングコストの低減に大きく寄与致します。（

_P4

参照） 確かな信頼性・高い耐久性

CR

シリーズが提供する確かな信頼性・高い耐久性は、的確な素材選びとグルンドフォスの高い技術力によって実現されます。（

_P5

参照） 立形インライン設計の為省スペース 立形インライン設計により、据付面積は横形の約

1/4

で配管が極めて容易です。また、配管を外すこと無くポンプの分解・点検が可能でメンテナンス性に優れるとともに、横形ポンプのような煩雑な据付け時の芯出し作業も必要としません。（

P6

参照）

(3)

容易なメンテナンス

カートリッジ式メカニカルシールの採用（

P7

参照）

オールインワンでシステムを最適化

インバータとポンプ制御コントローラが一体となったスマートポンプがポンプシステムを最適化します。（

P9

∼

P10

参照）

豊富なオプション・特殊仕様

お客様のニーズに合わせた多様なオプション（

P8

参照）、及び特殊仕様のポンプ（

P11

∼

P15

）をご提供致します。

ワイドな製品レンジ

グルンドフォスの

CR

シリーズは、流量別では

13

シリーズ。これに小刻みな羽根車段数を加えると、標準仕様で最大流量

3,700

ℓ

/min

（

_60Hz

）最大揚程

_290m

（標準仕様）、

_490m

（特殊仕様高圧タイプ）という他に類を見ない、広範囲な機種を提供することができます。吐出量ℓ／min 全揚程 m CR(N)1 CR(N)1S CR(N)3 CR(N)10 CR(N)15 CR(N)20CR(N)32 CR125CR155 CRN125 CRN155 CR(N)45CR(N)64CR(N)95 CR(N)5 CRN3-SF CRN15-SF CRN20-SF CRN32-SF CRN45-SF CRN64-SF

50Hz

20 10 8 6 5 30 40 60 80 100 200 300 400 600 800 1000 2000 3000 4000 20 30 40 60 80 100 200 300 400 CRNE3-HS CRN5-SF CRN10-SF CRNE1-HS 吐出量 ℓ／min 全揚程 m CR(N)1 CR(N)1S CR(N)3 CR(N)10CR(N)15CR(N)20CR(N)32CR(N)45CR(N)64 CRN20-SF CRN20-SF CRN32-SF CRN32-SF CRN45-SFCRN45-SF CRN64-SF CRN64-SF CR125CR155 CRN125 CRN155 CR(N)95 CR(N)5 CRN3-SF CRN5-SF CRN10-SF CRN15-SF 20 10 8 7 30 40 60 80 100 200 300 400 600 800 1000 2000 3000 4000 20 30 40 60 80 100 200 300 400 CRNE1-HS

(4)

ポンプ

ーインペラの水圧最適化ー比速度の最適設計回転回転矢印＝速度色＝圧力緑̶黄̶橙̶赤小大

(

)

10 0 1 2 3 ₄ ₅ m3_/h 20 30 40 50 60 70 インペラとネックリングのギャップが₀のとき（論理値）インペラとネックリングのギャップが_0.1mmのときインペラとネックリングのギャップが_0.3mmのときポンプ効率（_%）設備費として最も高価なものは電気代です。この単純な事実は見逃されやすいものです。ポンプの購入費用と保守点検費用を合わせても、ポンプのライフサイクルコストのうち約

₁₅

％足らずであるという事実に驚かれる方も多いことでしょう。ポンプのライフサイクルコストの

85%

がランニングコストなのです。ですから、グルンドフォスの

CR

はエネルギ効率に焦点を当て、消費コストの低減に注目して開発されています。

高効率インペラの採用

乱流と摩擦損失を低減し、効率的な水の流れを実現する高効率インペラを採用し、水力学エネルギロスを最大限まで削減。更なるランニングコストの低減を実現しました。

フローティングネックリングの採用でポンプ内部液漏れを低減

チャンバとインペラ間の

_0.1mm

の隙間よってポンプ効率は

₅

％下がります。これを防ぐ為、グルンドフォスではチャンバ間にフローティングネックリングを採用し、内部液漏れを最低ラインまで削減しました。

ランニングコストの低減

CR(N) 1S∼₁₀ CR(N) 15∼₂₀ CR(N) 32∼₆₄ CR(N) 95∼₁₅₅ ＊

_CR(N)15

∼

₁₅₅

は

₃

次元インペラ（レーザ溶接型）採用フローティングネックリング

(5)

高い信頼性・耐久性

CR

シリーズが提供する確かな信頼性と高い耐久性は、的確な素材選びと高い技術力から実現されます。

ポンプヘッド

CRN

においては、鋳型ステンレス蓋（

_SCS14A

）を採用。高い強度・耐腐食性を誇ります。

CRN1S/1/3/5/10/15/20

CRN32/45/64

O

リング

スリーブエンドのシール材に標準仕様として

FKM

製（オプション：

EPDM

製）の

O

リングを採用。温度変化・圧力変動に高い安定性を発揮します。

ポンプベース

CRN

においては、鋳型ステンレス（

SCS14A

）を採用。高い強度・耐腐食性を誇ります。

CRN1S/1/3/5/10/15/20

CRN32/45/64

CRN95/125/155

シャフト・

中間ベアリング

強固な軸受設計

（

_{CR(N)32/45/64/95/125/155}

）

スラストハンドリング

デバイス

通常、多段ポンプのスラスト荷重に対応するためには、電動機に大きく強固な特殊軸受けを使用する必要があります。

CRN125, 155 75kW

以上はスラストハンドリングデバイスを標準装備し、スラスト荷重を緩和することで標準の電動機ベアリングの使用を可能にします。スラスト荷重吐出圧力でスラスト荷重を緩和

CRN95/125/155

(6)

ベーシックタイプ

_CR

一般的な給水、送水、加圧に幅広く使え、＋

₁₂₀

℃耐熱のためボイラ給水にも最適です。

主な用途

●工業用給水 ●工業用途での液の加圧、移送 ●空調冷温水循環 ●ボイラ給水 ●農業灌漑 ●スプリンクラ等の散水

接液部オールステンレスタイプ

_CRN

飲料水給水をはじめ、食品・飲料産業・純水製造システムなど赤水を許さない高度な液質保持を要求される用途に最適です。

主な用途

●上水道の移送・加圧・給水 ●ホテル等での飲料水の給水 ●純水製造・逆浸透膜などの水処理装置

CR

シリーズは立形の為、省スペース。空間の有効利用が可能となります。

用途で選べる

₂

つの材質

立形インラインで省スペース

(7)

スクリュを緩めるカートリッジを緩めるカートリッジを取り替えるカートリッジを締めるスクリュを締める

カートリッジ式メカニカルシールの採用

メンテナンス時の交換の手間を大きく改善するカートリッジ式メカニカルシールを採用しています。メカニカルシールの交換を簡単に行うことができます。スペーサカップリングは

CR(N)10

∼

64 11kW

以上、

CR95

以上は全出力に対応します。電動機を取り外す手間を省き、メンテナンスを容易にします。

取り替え簡単カートリッジ式メカニカルシール

ポンプヘッドをモータスツールから分離させました。これにより、ポンプヘッドのみの交換が可能になり高いサービス性を可能にしています。

スペーサカップリングの採用

分離型ポンプヘッド

CR(N)1S/1/3/5 CR(N)10/15/20 CR(N)32/45/64

CR(N)95/125/155

容易なメンテナンス

※サービスパーツ（メカニカルシールキット）内に交換手順書が同梱されておりますので、交換時はそちらをご覧ください。 ※_CRTは除く

(8)

空運転防止装置、

_LiqTec™

（リックテック）

ポンプの不具合のうち、約

₂₅

％を空運転が占めています。この事実に着目したグルンドフォスは、空運転による不具合を防止するデバイス、

_LiqTec

（リックテック）を独自に開発し、オプションとしてご用意しました。 JIS対応フレキシブルフランジ（対象：_{CRN 1S}∼₁₅₅）

ニーズに合わせた豊富なオプション

フランジ形状

横置きオプション

グルンドフォス製の

_1.5

∼

_7.5kW

電動機を搭載する

_CR(N)1

∼

₂₀

に横置き可能なブラケットもご用意しております。

フレキシブルフランジ

JIS対応フランジ（対象：_{CR 1S/1/3/5/10/15/20}）（対象：JIS対応フレキシブルフランジ_{CR 32/45/64/95}）（対象：オーバルフランジ（オプション）_{CR 1S/1/3/5/10}）ビクトリックカップリング（オプション）（対象：_{CRN 1S}∼₆₄）

CRN

CR

CRN1S

∼

₂₀

と

CR(N)32

∼

₁₅₅

に採用。フランジ部品をベースに固定しないため他の規格との取替えや、配管との接続が容易な画期的フランジです。標準の

_CRN

ポンプのベースプレート、フランジ及びモータスツールは鋳鉄製ですがオプション対応でステンレス製に変更可能です。型式 フランジタイプ

CR(N)1S/1/3 CR(N)5 CR(N)10 CR(N)15/20 CR(N)32 CR(N)45 CR(N)64 CR(N)95 CR(N)125/155

CR

JIS

_{オーバルフランジ（オプション）}対応フランジ

25A

32A 40A

50A

65A

80A 100A 100A

−

25A

32A 40A

− − − − − −

CRN

_{ビクトリックカップリング（オプション）}

JIS

対応フランジ

25A

_32A

32A 40A

_{32A 50A}

50A

_50A

_{80A 100A 100A}

65A

80A 100A 100A

₋

150A

₋ ※CRN32,45,64 のビクトリックカップリングタイプは海外組立となります。

オールステンレス仕様

仕組みと特徴

_LiqTec

™（リックテック）は、メカニカルシールの近くに取付けられたセンサに一定のインターバルで強弱

₂

種類のヒートパルスを送り、その間のセンサ自身の温度変化を測定することで空運転を検知します。液が無い場合、すなわち空運転発生時にはセンサの温度変化は大きくなります。一方、液が満たされた正常運転時には液温に関係なく温度変化は小さくなります。この違いを検出することで、空運転しているかどうかを判断し、空運転発生時にはポンプを直ちに停止させます。

(9)

オールインワンでシステムを最適化

コントローラ一体型スマートポンプ

_CRE/CRNE

用途：水処理装置・ボイラー・チラーユニット・工場設備・建築設備・工作機械

■

電源接続

電圧範囲

200

∼

240V

±

5%

周波数

50

／

_60Hz

■

設置条件

保護等級モータ

IP55,

インバータ

IP66

（共に

_EN60529

準拠）動作温度

0

∼

₄₀

℃ ※負荷、周囲温度によって運転条件が変わるため、事前にご相談ください。標高

0

∼

_1000m

湿度

0

∼

_95%

■

高調波対策

規格への準拠

CE

、

EAC

、

RCM

、

CCC

、

cURus

EMC

Category C1

、

EN 61800-3

準拠、

_{CISPR 11}

対応、

_Class

B

、

Group 1

（住居用地域） ※IEC/EN61000-3-12準拠

■

入力／出力

デジタル入力（専用）

2

点：無電圧接点アナログ入力

3

点：

₀

∼

_20mA

／

₄

∼

_20mA

、

0.5

∼

3.5V

／

0

∼

5V

／

0

∼

10V

リレー出力（接点供給）

2

点：

_{250V AC}

／

_{30V DC}

、最大連続電流

_{2A RMS}

デジタル入力またはオープンコレクタ出力

2

点

Pt100/Pt1000

入力

2

点＋

_5V

供給

有＋

_24V

供給有

RS-485

（

_GENIbus

プロファイル）有グルンドフォスデジタルセンサ入力有

LiqTec

センサ入力有通信オプション

LonWorks

PROFIBUS DP

Modbus RTU

GSM/GPRS

BACnet MS/TP

PROFINET IO

Modbus TCP

BACnet IP

省エネ

（モータは

_{IEC 60034-30-2}

に基づく

_IE5

基準をクリア）

フィードバック制御

ポンプ回転速度を調整し、様々な使用流量、圧力に対する最適（省エネ）運転を実現、電力消費の低減を図ります。

IPM

永久磁石同期モータ（

_IPM

）は、インバータによる動作に特化して設計された省エネ、高効率モータです。エネルギ消費量や製品寿命全体におけるコストの削減を実現します。

高効率ポンプ

欧州基準の最高レベルを達成した高効率ポンプです。

※_EUの_Erp指令（エコデザイン指令）最低効率指数（_{Minimum Efficiency}

Index）において最高レベル_0.7を達成。

省エネ効率

スマートポンプに代えたことで

30

％の省エネに成功しました。 ※当社比

30%saving

従来ポンプ運転条件：電動機出力：5.5kW Q=20m³/h, H=60m, 9時間@365日スマートポンプ 10,000 7,500 5,000 2,500 0 7,662 kW 10,774 kW

1

年間約

₃₀

％の 電気消費量削減

H

Q

P1

バルブ調整による圧力ポンプの回転速度を減少させることにより維持される定圧回転速度低下により電力消費量が 40～_60%低下詳細はカタログをご覧ください。 CR(N)Eは2019年度グッドデザイン賞（主催：公益財団法人日本デザイン振興会）を受賞しました。 CR(N)Eは2019年度省エネ大賞（製品・ビジネスモデル部門）省エネルギーセンター会長賞受賞「スマートポンプ導入による工場給水装置の省エネ実現」

(10)

オールインワンでシステムを最適化

イージーセットアップ

グラフィカルディスプレイ

お使いのスマートフォンに

_Grundfos

　をインストール。スマホをタッチで、簡単設定

Grundfos GO

30

か国語

₍

日本語含む

₎

表示対応のグラフィカルディスプレイで誰でも簡単に操作可能見やすい画面構成全てのE-ポンプに通信可能設定の一括保存、一括送信設定値・運転状況の確認アラームログの確認レポート作成、送信

コネクティビティ

様々な入出力

ポンプの制御（圧力一定、流量一定、水位一定、温度一定など）が可能様々なプロトコルを使ってバス通信が可能モジュール設計で、交換も簡単

CIM

モジュール

フィードバック制御

プロトコル PROFIBUS Modbus BACnet LONWORKS 当社製ダイレクトセンサーも、一緒にご提案いたします詳細はリーフレットをご覧ください。

オールインワン設計

立形インラインポンプ（横形ポンプの1/4のスペース）コントローラ₊モータ₊ポンプで制御盤を不要にどこでも設置可能プログラミング不要

CR(N)

センサ類データ通信（パス接続）外部入力接点外部出力接点

制御盤

電動機インバータ

制御盤

漏電ブレーカ冷却ファンリアクトル漏電ブレーカコントローラポンプ

CR(N)E

電動機ポンプインバータリアクトルコントローラセンサ類外部出力外部入力

(11)

特殊仕様ポンプ

チタン製立形多段うず巻ポンプ

_CRT

CRT2/4/8/16

「海水に対応する汎用ポンプ」というコンセプトを基に開発されたチタン製うず巻ポンプです。

■

性能曲線

■

用途

●海水汚染浄化設備や淡水化設備での海水加圧・移送 ●養漁場での海水移送 ●その他の刺激性の強い液の加圧・移送

■

仕様

流量：

16

∼

367

ℓ

/min

（

50Hz

）

₁₆

∼

₄₃₃

ℓ

/min

（

_60Hz

）全揚程：最大

219m

（

50Hz

）

_235m

（

_60Hz

）液温：ー

20

℃∼

120

℃ 最低・許容液温は、使用する圧力、液質、メカニカルシールの種類により異なります。許容設計耐圧：弊社にご照会ください。 ※配管接続：ビクトリックカップリング

■

材質

P No. 部品名 材質 1 ポンプヘッドステンレス 2 ポンプヘッドカバーチタン 3 シャフトチタン 4 インペラチタン 5 中間チャンバチタン 6 アウタスリーブチタン 7 アウタスリーブ_Oリング _EPDM（標準） 8 ベースチタン 9 ネックリングテフロン 10 メカニカルシール _WC/WC 11 ベースプレートステンレス 12 カップリングガードステンレスステイボルトステンレスポンプ内のゴム製部品 _EPDM（標準） 1 3 2 4 5 7 11 9 8 10 6 12

■

断面図

50Hz 20 30 40 50 60 70 80 90 100 200 300 16 50 100 150 200 300 400 500 Q [ℓ/min] H [m] CRT16 CRT16 CRT2 CRT2 CRT4CRT4 CRT8CRT8 60Hz 20 30 40 50 60 70 80 90 100 200 300 16 50 100 150 200 300 400 500 Q [ℓ/min] H [m] CRT2 CRT2 CRT4CRT4 CRT8CRT8 CRT16CRT16

(12)

特殊仕様ポンプ

超高圧立形多段うず巻ステンレスポンプ

_{CRN-SF, CRNE-HS}

（

_{Max. 5MPa}

対応）

CRN-SF3/5/10/15/20/32/45/64

_CRNE-HS1

_/

₃

、

立形多段うず巻ポンプを

₂

台直列に設置し、逆方向スラスト用の特殊電動機を採用することにより、うず巻ポンプでは困難とされてきた

_5MPa

という高圧を達成しました。

■

特長

低騒音

従来であればプランジャーポンプでカバーしていた高圧域を、うず巻ポンプである

CRN-SF

に変更する事により、大幅な騒音低減による周囲環境の改善が可能となります。

低コスト

部品洗浄、工作機のクーラントでは、液質管理に必要であった大掛かりなフィルター設置費用の削減に大きく寄与しています。

立形インライン・省スペース

水処理

RO

装置での圧送用ポンプ、ボイラーの給水ポンプ等々に使用される場合、立形インライン設計による省スペース性が注目されています。

■

性能曲線（

_CRN-SF

）

CRN 3-SF CRN 3-SF CRN15-SFCRN15-SF CRN64-SFCRN64-SF CRN32-SF CRN32-SF CRN20-SF CRN20-SF CRN 5-SF CRN 5-SF CRN10-SFCRN10-SF 20 30 40 60 80 100 200 300 400 500 50Hz Q [ℓ/min] H [m] 20 30 40 50 60 100 200 300400 600 1000 1200 1400 CRN 45-SF CRN 45-SF 24 30 40 50 60 80 100 200 400 600 1000 1200 1400 1600 20 30 40 60 80 100 200 300 400 500 CRN 5-SF CRN 5-SF CRN10-SFCRN10-SF15-SFCRNCRN15-SFCRN20-SFCRN20-SF CRN45-SFCRN45-SF CRN64-SFCRN64-SF CRN 3-SF CRN 3-SF 60Hz Q [ℓ/min] H [m] CRN32-SF CRN32-SF

■

仕様

流量：

20

∼

1300

ℓ

/min

（

50Hz

）

24

∼

1500

ℓ

/min

（

60Hz

）全揚程：最大

455m

（

50Hz

）、

496m

（

60Hz

）液温：

-20

℃∼

120

℃ 許容設計耐圧：

5.0MPa

（

CRN-SF3/5/10/15/20/32/45/64

） ※配管接続：ビクトリックカップリング

■

用途

●逆浸透膜装置／超高性能フィルタ装置 ●工業用洗浄装置 ●ボイラ給水

■

仕様

流量：

24

∼

90

ℓ

/min

電源：

380-500V

（

50/60Hz

）最低／最大押込圧力：

0.2/2.5MPa

許容設計耐圧：

5.0MPa

※配管接続：ビクトリックカップリング

■コントローラ一体型タイプ（

CRNE-HS1/3

）

MGE

電動機の高速運転（

4,100

∼

5,500rpm

）により、コンパクトながら単体で最大

480m

の高揚程を実現しました。また、スマートポンプの機能も持ち合わせており高効率・省エネタイプのポンプです。

■

性能曲線（

_CRNE-HS

）

20 30 40 60 80 100 200 300 400 500 50Hz/60Hz Q [ℓ/min] H [m] 20 30 40 50 60 80 100 CRNE3-HS CRNE3-HS CRNE1-HS CRNE1-HS

(13)

外部冷却水メカクーラー外部冷却水メカシール部ポンプ軸受部

■

特長

● 外部注水不要（空冷式）

● 高圧・高効率

● 立形・省スペース

● 最高

₁₈₀

_{℃の高耐熱仕様}

低い初期投資・ランニングコスト

従来の水冷方式のように外部冷却水の引き込みやそのための設備が一切不要。このため、初期導入コストばかりでなく、水道水に使うランニングコスト、メンテナンスコストが大幅に削減可能です。

高耐熱仕様

_CRN

クールトップ（

_MAX180

_℃対応）

CRN1/3/5/10/15/20/32/45/64

高まる高耐熱用途へのニーズに答える最大

₁₈₀

_{℃の超高耐熱性能を実現しました。}

■

用途

●スチームボイラー ●ドレン回収装置 ●温調機 ●食品滅菌装置

■

性能曲線

0 20 40 60 80 100 120 140 160 180 200 240 220 13 20 50 100 150 200 300400500 600700 1000 1500 260 280 Q [ℓ/min] H [m] _50Hz CRN1 CRN3 CRN5 CRN10 CRN15 CRN20 CRN32 CRN45 CRN64

従来タイプ外部冷却水方式の場合

●コストがかさむメカシール及びポンプ軸受の冷却にメカクーラー、外部冷却水用の設備が別に必要となり、コストがかかります。 ●大きな設置スペースクールトップに比べ、横置のポンプ本体と外部冷却設備に大きなスペースが必要です。 ●メンテナンスが大変設備が複雑なため、故障が多くメンテナンスが大変です。 0 20 40 60 80 100 120 140 160 180 200 240 220 280 13 20 50 100 150 200 300400500 600700 1000 1500 260 CRN1 CRN3 CRN5 CRN10 CRN15 CRN20CRN32 CRN45 CRN64 Q [ℓ/min] H [m] _60Hz

特殊仕様ポンプ

CR(N)

低

_NPSH

仕様

CR(N) 3/5/10/15/20/32/45/64

CR(N)

低

_NPSH

仕様は、標準仕様の

_CR(N)

にポンプの吸込能力を高める大型吸込インペラとチャンバを採用した特殊ポンプです。この構造は、キャビテーションによるポンプ内部および周辺部品の損傷を防ぎます。また、このポンプは従来の

CR

シリーズと比べて騒音も低減されています。吸込設計の改良によって吐出圧および軸動力が標準仕様より高くなりますが、安定した運転を提供できます。

■

仕様

流量：標準

CR(N)

と同じ全揚程：

290m

（

50Hz

）、

270m

（

60Hz

）液温：

-20

℃∼

120

℃ 許容設計耐圧：標準

CR(N)

と同じ専用インペラ

■

断面図

特殊仕様ポンプ

(14)

特殊仕様ポンプ

立形マグネットポンプ

_{CRN MAGDrive}

CRN1/3/5/10/15/20/32/45/64

危険性、腐食性の高い液体を安全に取り扱うために開発されたポンプです。メカニカルシール不要の磁気駆動システムは密閉性が高く、ポンプ設置現場での危険を最小限に抑えます。

■

特長

磁気駆動式でメカニカルシール不要

磁気駆動部の優れた冷却性能により、高温水にも対応可能

危険度の高い液体にも適応可能

ATEX

（

_CE

防爆指令）及び国産防爆電動機にも対応可能

CRN

の特長はそのままに

●高効率設計でエネルギ損失を最小限に ●高揚程にまで対応 ●軽量・コンパクト設計 ●立形インラインでメンテナンス、配管が容易

■

動作原理

ポンプシャフトアウターマグネット“

A

” インナーマグネット“

B

” 電動機駆動シャフト軸受磁気カップリングは駆動力をポンプシャフトに伝えるのに磁力を使用します。上図の通り、磁石が内側と外側で完全に分離された部品として配置されており、この磁石に作用する磁力のみで、内側と外側が繋がっています。駆動シャフトがマグネット“

_A

”を駆動すると同時にマグネット“

_B

”も回転します。この作用により、液体中のポンプシャフトが回転し、ポンプとして揚水機能を果たします。通常のポンプと比較して、ポンプシャフトは完全に駆動側と分離しています。 ※全ての軸方向荷重はマグドライブシステム内で吸収されるため、ポンプは標準のIECもしくはNEMA電動機との組み合わせが可能です。

■

用途

CRN MAGDrive

ポンプは、以下の様々な産業用アプリケーションに適しています。 ●腐食性流体濃硫酸、硝酸ソーダ ●結晶性液体グリコール添加剤、苛性ソーダ ●冷媒エチレングリコール、ブライン ●その他溶剤、水溶性クーラントなど（注）：ポンプに高圧ガス保安法が適用される場合はご使用いただけません。

■

構造写真

液側マグネットカップリングインナーキャン _{固定スラストベアリング} 回転スラストベアリング大気側マグネットカップリング

■

仕様

流量：標準

_CR(N)

と同じ全揚程：標準

_CR(N)

と同じ液温：

₀

℃∼

120

℃ 許容設計耐圧：

_2.5MPa

粘性範囲：

_0.3

∼

_{300 mPas}

電動機出力：

_0.37

∼

_22kW

(15)

■

断面図

CRN MAGDrive

断面図

■

寸法

CRN MAGDrive

ポンプの高さは標準

CRN

ポンプより若干高くなります。以下の表は、標準

_CRN

ポンプと比較して高さがどれだけ高くなるかを示しています。 ポンプサイズ 電動機サイズ （_kW）標準_CRNに 対する高さ 方向増分（_mm） CRN1 0.37-2.2 80 CRN3 0.37-3 80 CRN5 0.37-4_5.5 ₁₀₁80 CRN10 0.37-7.5 93 CRN15 1.1-15 93 CRN20 1.1-18.5 93 CRN32 1.5-45.5 210 7.5-22 0 CRN45 3-45.5 210 7.5-22 0 CRN64 4-22 0

CRN MAGDrive

ポンプの電動機は、標準

_CRN

ポンプの電動機より大きくなる場合があります。

■

ラインナップ

豊富なラインナップは

_CRN

シリーズの

_22kW

まで対応可能。

Pump Type ₁ ₃ ₅ CRN MAG-Drive₁₀ ₁₅ ₂₀ ₃₂ ₄₅ ₆₄

CRN ● ● ● ● ● ● ○ ○ ○ ●全機種ラインナップ ○

_22kW

までラインアップ

18.5kW

と

_22kW

電動機にはソフトスタータ又はインバータによるソフトな発停が必要です。

■

材質

位置 部品名 材質（_JIS相当記号） 1 アウタードライブ _{SUS 304} 2 アウターマグネット NdFeB 3 キャン _{SUS 317 J5L} 4 インナードライブ _{SUS 316} 5 インナーマグネット _NdFeB 6 回転スラスト軸受 _SiC 7 固定スラスト軸受 _SiC 8 ラジアル軸受 _SiC 9 アップスラスト軸受グラフロン 10 駆動／ポンプシャフト CRN1-5:SUS 316_{CRN10-20:SUS 329 J1} CRN32-64:SUS 329 J3L 11 ポンプヘッド SCS 14A 12 0 -リング _EPDM、_FKM、_FXM、_FFKM 13 モータスツール CRN1-20:FCD450-10 CRN32-64:FC200

(16)

第11版 2020. 03 No. 97614382 30 浜松本社〒 431-2103 静岡県浜松市北区新都田1-2-3 TEL (053) 428-4760 FAX (053) 428-5005 東部支店〒 141-0022 東京都品川区東五反田1-6-3 いちご東五反田ビル6F TEL (03) 5448-1391 FAX (03) 5448-9619 西部支店〒 532-0011 大阪府大阪市淀川区西中島5-14-5 ニッセイ新大阪南口ビル10F TEL (06) 6309-9930 FAX (06) 6309-9931 中部支店〒 461-0002 愛知県名古屋市東区代官町16-17 アーク代官町ビルディング3F TEL (052) 939-1505 FAX (052) 939-1507 サービス部〒 431-2103 静岡県浜松市北区新都田1-2-3 TEL (053) 428-4769 FAX (053) 484-1013 その他営業拠点仙台、小山、北信越、広島、福岡、熊本

http://jp.grundfos.com/

Copyright Grundfos Holding

A/S

The name Grundfos, the Grundfos logo, and be think innovate are registered trademarks owned by Grundfos Holding

A/S or Grundfos

A/S, Denmark.

GRUNDFOS CR CR

GRUNDFOS CR

立形多段うず巻ポンプ

世界初 立形多段うず巻ポンプを発売

立形多段うず巻ポンプの世界標準、

CR

シリーズ

1973

CR

CR

0.75kW

P4

CR

P5

1/4

P6

容易なメンテナンス

P7

オールインワンでシステムを最適化

P9

P10

豊富なオプション・特殊仕様

P8

P11

P15

ワイドな製品レンジ

CR

13

3,700

/min

60Hz

290m

490m

50Hz

ポンプ

(

)

15

85%

CR

高効率インペラの採用

フローティングネックリングの採用でポンプ内部液漏れを低減

0.1mm

5

ランニングコストの低減

CR(N)15

155

3

高い信頼性・耐久性

CR

ポンプヘッド

CRN

SCS14A

CRN1S/1/3/5/10/15/20

CRN32/45/64

O

リング

FKM

EPDM

O

ポンプベース

CRN

SCS14A

CRN1S/1/3/5/10/15/20

CRN32/45/64

CRN95/125/155

シャフト・

中間ベアリング

強固な軸受設計

CR(N)32/45/64/95/125/155

スラストハンドリング

デバイス

CRN125, 155 75kW

CRN95/125/155

ベーシックタイプ

CR

120

主な用途

接液部オールステンレスタイプ

CRN

世界初立形多段うず巻ポンプを発売

_CR

₁₉₇₃

_CR

_CR

_0.75kW

_P4

_P5

_60Hz

_290m

_490m

₁₅

_0.1mm

₅

_CR(N)15

₁₅₅

₃

_SCS14A

_{CR(N)32/45/64/95/125/155}

_CR

₁₂₀

_CRN

₂

_LiqTec™

₂₅

_LiqTec

_1.5

_7.5kW

_CR(N)1

₂₀

₂₀

₁₅₅

_CRN

_32A

_{32A 50A}

_50A

_{80A 100A 100A}

_LiqTec

₂

_CRE/CRNE
