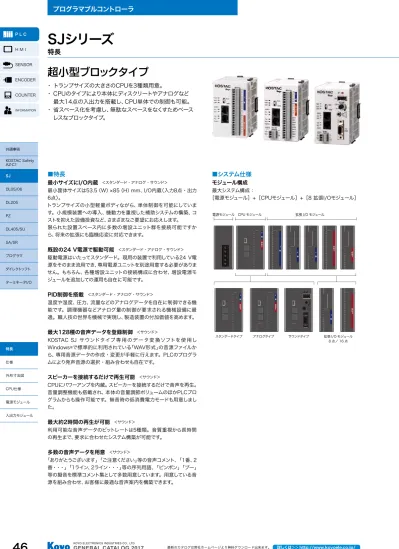

FAシステム機器総合カタログ2017

(1)

46

共通事項 KOSTAC Safety AZ-C1 SJ DL05/06 DL205 PZ DL405/SU SA/SR プログラマダイレクトソフトターミネータI/O 詳しくは＞＞ http://www.koyoele.co.jp/ 最新のカタログは弊社ホームページより無料ダウンロード出来ます。 KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

SENSOR ENCODER COUNTER INFORMATION 特長仕様外形寸法図 CPU仕様電源モジュール入出力モジュール

超小型ブロックタイプ

・トランプサイズの大きさのCPUを3種類用意。

・ CPUのタイプにより本体にディスクリートやアナログなど

最大14点の入出力を搭載し、CPU単体での制御も可能。

・省スペース化を考慮し、無駄なスペースをなくすためベース

レスなブロックタイプ。

■特長

最小サイズにI/O内蔵

　＜スタンダード・アナログ・サウンド＞

最小筐体サイズは53.5（W）×85（H）mm、I/O内蔵（入力8点・出力

6点）。

トランプサイズの小型軽量ボディながら、単体制御を可能にしていま

す。小規模装置への導入、機動力を重視した補助システムの構築、コ

ストを抑えた設備投資など、さまざまなご要望にお応えします。

限られた設置スペース内に多数の増設ユニット群を接続可能ですか

ら、将来の拡張にも臨機応変に対応できます。

既設の24 V電源で駆動可能

駆動電源はいたってスタンダード。現用の装置で利用している24 V電

源をそのまま流用でき、専用電源ユニットを別途用意する必要がありま

せん。もちろん、各種増設ユニットの接続構成に合わせ、増設電源モ

ジュールを追加しての運用も自在に可能です。

PID制御を搭載

温度や湿度、圧力、流量などのアナログデータを自在に制御できる機

能です。調理機器などアナログ量の制御が要求される機械設備に最

適。職人技の世界を機械で実現し、製造装置の付加価値を高めます。

最大128種の音声データを登録制御

　＜サウンド＞

KOSTAC SJ サウンドタイプ専用のデータ変換ソフトを使用し

Windows®で標準的に利用されている「WAV形式」の音源ファイルか

ら、専用音源データの作成・変更が手軽に行えます。PLCのプログラ

ムにより発声音源の選択・組み合わせも自在です。

スピーカーを接続するだけで再生可能

CPUにパワーアンプを内蔵。スピーカーを接続するだけで音声を再生。

音量調整機能も搭載され、本体の音量調節ボリュームのほかPLCプロ

グラムからも操作可能です。無音時の低消費電力モードも用意しまし

た。

最大約2時間の再生が可能

利用可能な音声データのビットレートは5種類。音質重視から長時間

の再生まで、要求に合わせたシステム構築が可能です。

多数の音声データを用意

「ありがとうございます」「ご注意ください」等の音声コメント、「1番、2

番・・・」「1ライン、2ライン・・・」等の序列用語、「ピンポン」「ブー」

等の擬音を標準コメント集として多数用意しています。用意している音

源を組み合わせ、お客様に最適な音声案内を構築できます。

■システム仕様

モジュール構成

最大システム構成：

［電源モジュール］+［CPUモジュール］+［8 拡張I/Oモジュール］

電源モジュールサウンドタイプアナログタイプスタンダードタイプ拡張 I/O モジュール 8 点／ 16 点 CPU モジュール拡張 I/O モジュール

(2)

47

共通事項 KOSTAC Safety AZ-C1 SJ DL05/06 DL205 PZ DL405/SU SA/SR プログラマダイレクトソフトターミネータI/O SENSOR ENCODER COUNTER INFORMATION

KOYO ELECTRONICS INDUSTRIES CO., LTD.

GENERAL CATALOG 2017

カタログに記載されている内容はカタログ発行時の仕様、価格になっております。 最新情報は担当営業（またはホームページ）までお問い合わせください。http://www.koyoele.co.jp/ 特長仕様外形寸法図 CPU仕様電源モジュール入出力モジュール

■型番一覧

名称概要 CPUモジュールスタンダードタイプ型番入力出力質量価格点数機能点数機能 SJ-00DD1-D 8 DC24 V　シンク/ソース 6 DC5～27 V　シンク 140 g オープン SJ-00DD2-D 8 DC24 V　シンク/ソース 6 DV24 V　ソース 140 g オープン SJ-00DR-D 8 DC24 V　シンク/ソース 6 リレー　1 A 160 g オープン SJ-00AR-D 8 AC100～120 V 6 リレー　1 A 160 g オープンアナログタイプ型番入力出力質量価格点数機能点数機能 SJ-02DD1-D※ 4 DC24 V　シンク/ソース 4 DC6～27 V　シンク _{150 g} オープン 2 0～5 V/4～20 mA 2 0～5 V/4～20 mA オープン SJ-02DD2-D※ 4 DC24 V　シンク/ソース 4 DC24 V　ソース _{150 g} オープン 2 0～5 V/4～20 mA 2 0～5 V/4～20 mA オープン SJ-02DR-D※ 4 DC24 V　シンク/ソース 4 リレー　1 A _{160 g} オープン 2 0～5 V/4～20 mA 2 0～5 V/4～20 mA オープンサウンドタイプ型番入力出力質量価格点数機能点数機能 SJ-30DD1-D 5 DC24 V　シンク/ソース 5 DC5～24 V　シンク 155 g オープン電源モジュール AC電源モジュール型番機能質量価格 J-00AC DC24 V　0.5 Aタイプ 150 g オープン J-01AC DC24 V　1.3 Aタイプ 170 g オープン拡張IOモジュール入出力モジュール型番入力出力質量価格点数機能点数機能 J-08ND3 8 DC12～24 V　シンク/ソース 80 g オープン J-08ND3-1 8 DC3.3～5 V　シンク/ソース 80 g オープン J-16ND3 16 DC24 V　シンク/ソース 90 g オープン J-08NA 8 AC100～120 V 80 g オープン J-08TD1 8 DC3.3～27 V　シンク 80 g オープン J-08TD2 8 DC12～24 V　ソース 80 g オープン J-16TD1 16 DC5～27 V　シンク 90 g オープン J-16TD2 16 DC12～24 V　ソース 90 g オープン J-08TA 8 AC17～240 V　SSR　0.3 A 100 g オープン J-08TR 8 リレー　1 A 110 g オープン J-04TRS 4 リレー　SPDT　7 A 125 g オープン関連機器周辺機器型番機能質量価格 8540-X1WC パソコン用プログラマソフト DirectSOFT5日本語有料版　（WEBサイトからは無償提供中）オープン S-10D 操作表示パネル 160 g ¥30,690 プログラム用ケーブル/コネクタ型番機能質量価格 S-9CNS1 変換コネクタDOS/V⇔Z-20JP用 ¥1,540 Z-20JP プログラマ接続ケーブル2 m両端モジュラ ¥2,310 保守品型番機能質量価格 CR2354 CPUメモリバックアップ電池　アナログ/サウンドタイプ用市販品 ※　販売終了予定品

(3)

48 GENERAL CATALOG 2017

■性能仕様（共通）

項目仕様サウンドタイプアナログタイプスタンダードタイプ制御方式ストアードプログラムサイクリック演算処理方式言語方式リレーシンボル式ステージ式併用命令数シーケンス命令：54種、プログラム実行制御命令：20種、データ処理命令：82種、IBox命令：22種その他命令数　 4種 2種処理速度シーケンス命令：0.37 μs～　データ処理命令：2.96 μs～プログラムメモリ容量（ワード）プログラム 7.5 K語＋システム・パラメータ 0.5 K語入力リレー（I） 256点（I 0～377）出力リレー（Q） 256点（Q 0～377）内部リレー 2,048点（M 0～3,777）ステージ 1,024点（S 0～1,777）タイマ 256点（T 0～377）カウンタ 128点（C 0～177）特殊リレー（SP） 256点（SP 0～377）タイマ経過値レジスタ 256ワード（R 0～377）タイマ・カウンタ経過値 128ワード（R 1,000～1,177）データレジスタ 7,488ワード（R 400～677、R 1,200～7,377、R 10,000～17,777）特殊レジスタ 320ワード（R 700～777、R 7,400～7,777）アキュムレータ 32ビット×1 データスタック 32ビット×8スタックカレンダ、時計格納データ：年、月、日、曜日、時、分、秒（バックアップ電池　CR2354［市販品］）なしパスワード BCD8桁 2レベル（通常パスワード、制限付パスワード）入出力の割付フリーロケーション（自動割付のみ） PID機能 16ループソフトフィルタなし 4点割り込み機能なし外部割込み：4点　　タイマ割り込み：1点　　パルスキャッチ機能なし 4点高速カウンタなし 20 kHz　加算カウンタ：2ch　 _{加減算カウンタ：1ch} 20 kHz　加算カウンタ：2ch、 _{加減算カウンタ：1ch（ACタイプはなし）} パルス出力なし 20 kHz　1ch（リレータイプはなし） 20 kHz　1ch（AC、リレータイプはなし）動作モード　 RUN ／ STOP ／ TERM

停電保持ビット領域（M、S、T、C）、タイマ・カウンタ経過値とデータレジスタと特殊レジスタの一部を停電保持可能診断機能（ハード）ウォッチドグタイマ、電池電圧低下ウォッチドグタイマ診断機能（ソフト）・I/O 配列チェック　・プログラムメモリチェック　・演算監視タイマ　・通信異常（プログラマポート、汎用通信ポート）取付 DINレールまたはビス2本適合DINレール TH35Fe／TH35Al 通信機能：Port1 伝送方式：RS-232C 準拠（非絶縁）　　伝送速度：9,600 bps（固定）　　 _{接続：6ピン　モジュラー（メス）　　プロトコル：Kシーケンス（S）} 通信機能：Port2 伝送方式：RS-232C 準拠（非絶縁）　　伝送速度：300、600、1,200、2,400、4,800、9,600、19,200、38,400、57,600、115,200 bps（無手順は38,400 bpsまで）接続：6ピン　モジュラー（メス）　　プロトコル：DirectNET（M/S）、MODBUS（M/S）、無手順（M/S）、Kシーケンス（S）通信機能：Port3 伝送方式：RS-485準拠（非絶縁）　　伝送速度：300、600、1,200、2,400、4,800、 9,600、19,200、38,400、57,600、115,200 bps（無手順は38,400 bpsまで）　　接続：端子台　3ピン　　プロトコル：DirectNET（M/S）、MODBUS（M/S）､無手順（M/S）、Kシーケンス（S）なし

(4)

49 GENERAL CATALOG 2017

カタログに記載されている内容はカタログ発行時の仕様、価格になっております。 最新情報は担当営業（またはホームページ）までお問い合わせください。http://www.koyoele.co.jp/ 特長仕様外形寸法図 CPU仕様電源モジュール入出力モジュール

■サウンドタイプ個別仕様

項目仕様備考音声出力形態バランス出力モノラル外部接続スピーカ公称インピーダンス　8 Ω _{最大許容入力　1 W 以上} 音声出力端子 φ3.5ミニピンジャックSP+：スピーカー出力+ SP-：スピーカー出力－音量調節形態音量調整用ボリューム+プログラム制御方式（4段階音量調節）音量調整用ボリュームは、本体前面にて音量調節可能。プログラム制御方式はPLC プログラムにて調節可能。パワーアンプ D級アンプTPA2001D1_相当品 _{ドに設定。}無音時には低消費電力モー音声合成方式 2 bit ADPCM2方式 4 bit ADPCM方式（推奨）います。通常の音声の再生に適して 8 bitノンリニアPCM方式 8 bitストレートPCM方式 16 bitストレートPCM方式高い周波数成分を含む効果音などの再生に適しています。最大再生時間約2時間サンプリング周波数等に再生時間は音声合成方式、よって変わります。音声コメント登録数 128コメント音声書き換え方式外部USBメモリより自動転送（USB Aタイプコネクタ）専用USB ポートに接続された外部USBメモリ内の音声データを内部音声データ格納メモリへ自動転送します。

■一般仕様（共通）

項目仕様電源電圧 DC24 V 電源電圧変動範囲 DC20～28 V 消費電力 5 W 以下（通信ポート無給電時）電源突入電流 30 A 以下（1 ms 以下）許容瞬停時間最大10 ms 動作周囲温度 0℃～55℃　　IEC60068-2-14（温度変化試験）保存周囲温度ｰ20°C～70°C

IEC 60068-2-1（Test Ab低温） IEC 60068-2-2（Test Bb高温低湿度） IEC 60068-2-14（Test Na温度変化）使用／保存周囲湿度 30%～95%（結露なきこと）

使用周囲雰囲気腐食性ガスなきこと　環境汚染レベル2 （UL 840）耐振動 MIL STD 810C、Method 514.2、IEC60068-2-6 _{JIS C60068-2-6 正弦波振動試験方法に準拠} 耐衝撃 MIL STD 810C、Method 516.2、IEC60068-2-27 _{JIS C60068-2-27 準拠}

耐ノイズ性 NEMA ICS3-304 準拠、インパルス 1,000 V 1 μs パルス EN61000-4-2（ESD）、EN61000-4-3（RFI） EN61000-4-4（FTB）、EN61000-4-5（サージ） EN61000-4-8（磁界）、RFI：150、450 MHz（5 W/15 cm） EN61000-4-6（伝導妨害）放射 EN55011：1998 Class A 適合規格 UL508、UL60079-15 Zone2、CE（EN61131-2）その他 RoHS 準拠

(5)

50 GENERAL CATALOG 2017

■サウンドタイプ専用ソフトウェア仕様

　Compilation Tool for sound SJ 　

概要

Windows®の標準音声ファイルからKOSTAC SJ専用音声データを手

軽に作成。

KOSTAC SJ サウンドタイプで使用する音声ファイルデータは、セキュ

リティ性とファイル管理の確実性を重視した専用フォーマットを採用。

データの作成と管理は、KOSTAC SJ用に開発された、Koyoオリジナ

ルの音声データ作成ツールにお任せください。

特長

・専用ファイルを手軽に作成

Windows®パソコンの標準音声ファイル形式「WAV」ファイルから、

KOSTAC SJ専用音声データを手軽にスピーディに作成可能です。

・感覚的に使いこなせる画面

　表計算ソフトなどでおなじみの、見やすく分かりやすい画面デザイン

を採用。使いたい機能はアイコンからすぐ呼び出せます。

・ 5種類から選べる音声変換方式

　高音質再生重視、長時間再生重視、ファイルサイズの節約重視など、

お使いになる環境に合わせて5種類の音声データが作成可能です。

・ 4分割されたワークシート

　最大128個まで登録できるコメントを4つに分割できます（32個/

ページ）。良く使用する音源は固定したままで変更があるページの

み音源のみ転送可能です。

WAVフォルダーの選択ワークシートを開くヘルプワークシート WAVファイル一覧ワークシートを保存 ROM ファイル作成行入替行削除ワークシート再生新規ワークシート WAVファイル再生変換方式

音声変換方式

音声データの用途に合わせて以下の5種類に変換できます。

変換方式適している用途　1.　2 bit ADPCM2方式 _{通常の音声の再生に適しています。} 　2.　4 bit ADPCM方式（推奨）　3.　8 bitノンリニアPCM方式高い周波数成分を含む効果音などの再生に適しています。　4.　8 bitストレートPCM方式　5.　16 bitストレートPCM方式

動作環境

項目内容

PC 対応OS：Windows 2000/XP/Windows 7（32 bit）インタフェース：USBポート1基以上

ハードディスク空き容量：インストールに約1 MB　ROMファイルの作成に約220 MB

USBメモリフォーマット形式：FAT形式_{空き容量：64 MB以上}※1 推奨USBメモリ：SCSIデバイスとして認識されるもの※2

登録可能なWAVファイル 8 bitまたは16 bitのモノラルPCM形式　 PC上の指定フォルダに作成されるファイル音声データ（バイナリ形式）×4（ファイル名1～4.bin）/（拡張インテルHEX形式）×4（ファイル名1～4.hex）登録状況インフォメーションファイル（テキスト形式）（ファイル名1～4.inf）ワークシートファイル（バイナリ形式）（ファイル名1～4.wsf） USBメモリのルート領域に作成されるファイル USBメモリ内ROMファイル（バイナリ形式）×4（vdata01～04.bin）※3 ※1 USBメモリに記載されている容量より、実際にデータ保存可能な領域は少なくなります。 ※2 IDEデバイスとして認識されるUSBメモリは使用できません。 ※3 USBメモリで指定したUSBドライブのルート領域に、指定したファイル名称にかかわらず「vdata01～04.bin」の名称で作成されます。また、作成されるROMファイルの容量はコメントの数、再生時間に関わらず1ページ当たり128 Mbit（=16 MB）固定となります。

ワークシート画面

およその再生時間（分） ₁ ₂ 変換方式₃ ₄ ₅ サンプリング周波数 8 kHz 140 70 35 35 17 12 kHz 93 47 23 23 12 16 kHz（推奨） 70 35 17 17 9 24 kHz 47 23 12 12 6 32 kHz 35 17 9 9 4 48 kHz 23 12 6 6 3 再生時間（1ページあたり） 1,024 131,056（bit）サンプリング周波数（Hz）ビット長（bit） 60（秒）

(6)

51 GENERAL CATALOG 2017

カタログに記載されている内容はカタログ発行時の仕様、価格になっております。 最新情報は担当営業（またはホームページ）までお問い合わせください。http://www.koyoele.co.jp/ 特長仕様 外形寸法図 CPU仕様電源モジュール入出力モジュール

■外形寸法図　

（単位：mm）

正面図

上面図

側面図

9.4 75 75 9.4 27.20.2 M4用取付穴 M4用取付穴 15.4 _49.50.2 37.40.2 27.20.2 17.5 11.7 34.9 53.5 27 9.4 A 42.50.2 42.40.2 85 4.1 3.3 75 11.7 CPU モジュール I/O モジュール電源モジュール 1 2 3 4 5 6 7 8 拡張ＩＯモジュール数Ａ 115.4 142.4 169.4 196.4 223.4 250.4 277.4 304.4 9.4 75 75 9.4 27.20.2 M4用取付穴 M4用取付穴 15.4 _49.50.2 37.40.2 27.20.2 17.5 11.7 34.9 53.5 27 9.4 A 42.50.2 42.40.2 85 4.1 3.3 75 11.7 CPU モジュール I/O モジュール電源モジュール 1 2 3 4 5 6 7 8 拡張ＩＯモジュール数Ａ 115.4 142.4 169.4 196.4 223.4 250.4 277.4 304.4 9.4 75 75 9.4 27.20.2 M4用取付穴 M4用取付穴 15.4 _49.50.2 37.40.2 27.20.2 17.5 11.7 34.9 53.5 27 9.4 A 42.50.2 42.40.2 85 4.1 3.3 75 11.7 CPU モジュール I/O モジュール電源モジュール 1 2 3 4 5 6 7 8 拡張ＩＯモジュール数Ａ 115.4 142.4 169.4 196.4 223.4 250.4 277.4 304.4

(7)

52 GENERAL CATALOG 2017

SENSOR ENCODER COUNTER INFORMATION 特長仕様外形寸法図 CPU仕様 電源モジュール入出力モジュール

■スタンダードタイプ《DC入力8点,DC出力6点》

SJ-00DD1-D

一般仕様

項目仕様電源電圧 DC24 V 電源電圧変動範囲 DC20～28 V 消費電力 5 W以下（通信ポート無給電時）電源突入電流 30 A以下（1 ms以下）許容瞬停時間最大10 ms 動作周囲温度 0℃～55℃_{IEC60068-2-14（温度変化試験）} 保存周囲温度ｰ20°C～70°C IEC 60068-2-2（Test Bb高温低湿度） IEC 60068-2-1（Test Ab低温） IEC 60068-2-14（Test Na温度変化）使用／保存周囲湿度 30%～95% （結露なきこと）使用周囲雰囲気腐食性ガスなきこと　_{環境汚染レベル2（UL 840）} 耐振動 MIL STD 810C、Method 514.2、IEC60068-2-6

JIS C60068-2-6 正弦波振動試験方法に準拠耐衝撃 MIL STD 810C、Method 516.2、IEC60068-2-27

JIS C60068-2-27 準拠耐ノイズ性 NEMA ICS3-304 準拠、インパルス1,000 V 1μsパルス EN61000-4-2（ESD）、EN61000-4-3（RFI） EN61000-4-4（FTB）、EN61000-4-5（サージ） EN61000-4-8（磁界）、 RFI：150、450 MHz（5 W/15 cm） EN61000-4-6（伝導妨害）放射 EN55011：1998 Class A 適合規格 UL508、UL60079-15 Zone2、_{CE（EN61131-2）} その他 RoHS 準拠

性能仕様

項目仕様制御方式ストアードプログラムサイクリック演算処理方式言語方式リレーシンボル式ステージ式併用命令数シーケンス命令：54種、プログラム実行制御命令：20種、データ処理命令：82 種、IBox命令：22種その他命令数 2種処理速度シーケンス命令：0.37 μs～　 _{データ処理命令：2.96 μs～} プログラムメモリ容量（ワード）プログラム7.5 K語＋システム・パラメータ0.5 K語入力リレー（I） 256点（I 0～377）出力リレー（Q） 256点（Q 0～377）内部リレー 2,048点（M 0～3,777）ステージ 1,024点（S 0～1,777）タイマ 256点（T 0～377）カウンタ（C） 128点（C 0～177）特殊リレー（SP） 256点（SP 0～377）タイマ経過値レジスタ 256ワード（R 0～377）タイマ・カウンタ経過値 128ワード（R 1,000～1,177）データレジスタ 7,488ワード（R 400～677、_{R 1,200～7,377、R 10,000～17,777）} 特殊レジスタ 320ワード（R 700～777、R 7,400～7,777）アキュムレータ 32ビット×1 データスタック 32ビット×8スタックパスワード BCD8桁2レベル（通常パスワード、制限付パス_ワード）入出力の割付フリーロケーション（自動割付のみ） PID 機能 16ループソフトフィルタ 4点割り込み機能外部割込み：4点　　タイマ割り込み：1点パルスキャッチ機能 4点高速カウンタ 20 kHz　加算カウンタ：2ch、_{加減算カウンタ：（ACタイプはなし）} パルス出力 20 kHz　1ch（AC、リレータイプはなし）動作モード RUN／STOP／TERM 停電保持ビット領域（M、S、T、C）、タイマ・カウンタ経過値とデータレジスタと特殊レジスタの一部を停電保持可能診断機能（ハード）ウォッチドグタイマ診断機能（ソフト）・I/O配列チェック　・プログラムメモリチェック　・演算監視タイマ・通信異常（プログラマポート、汎用通信ポート）取付 DINレールまたはビス2本適合DINレール TH35Fe／TH35Al 通信機能：Port1 伝送方式：RS-232C 準拠（非絶縁）伝送速度：9,600 bps（固定）接続：6ピン　モジュラー（メス）プロトコル：Kシーケンス（S）通信機能：Port2 伝送方式：RS-232C 準拠（非絶縁）伝送速度：300、600、1,200、2,400、4,800、 9,600、19,200、38,400、57,600、 115,200 bps（無手順は38,400 bpsまで）接続：6ピン　モジュラー（メス）プロトコル：DirectNET（M/S）、MODBUS （M/S）、無手順（M/S）、Kシーケンス（S）

(8)

53 GENERAL CATALOG 2017

カタログに記載されている内容はカタログ発行時の仕様、価格になっております。 最新情報は担当営業（またはホームページ）までお問い合わせください。http://www.koyoele.co.jp/ 特長仕様外形寸法図 CPU仕様 電源モジュール入出力モジュール

等価回路

高速DC入力（ I0 , I1 ）

標準DC入力（ I2 - I7 ）

パルスDC出力（ Q0 ）

標準DC出力（ Q1 - Q5 ）

配線図

ディレーティング

入力出力

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 +V

L L L L L L ＋＋＋＋＋＋＋ DC24 V DC24 V DC24 V DC5-27 V DC5-2 7V 周囲温度（℃）入出力点数

ディレーティング

0 0 10 20 30 40 50 55 60 2 4 6 8

高速入力

標準入力

パルス出力

標準出力

DC24 V コモン入力高速回路 DC24 V コモン入力 DC24 V DC5-27 V コモン +V 出力 L DC24 V DC5-27 V コモン +V 出力 L モジュール内部回路モジュール内部回路モジュール内部回路光学的絶縁光学的絶縁光学的絶縁高速回路モジュール内部回路光学的絶縁入力出力

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 +V

ディレーティング

0 0 10 20 30 40 50 55 60 2 4 6 8

高速入力

標準入力

パルス出力

標準出力

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 +V

ディレーティング

0 0 10 20 30 40 50 55 60 2 4 6 8

高速入力

標準入力

パルス出力

標準出力

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 +V

ディレーティング

0 0 10 20 30 40 50 55 60 2 4 6 8

高速入力

標準入力

パルス出力

標準出力

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 +V

ディレーティング

0 0 10 20 30 40 50 55 60 2 4 6 8

高速入力

標準入力

パルス出力

標準出力

DC24 V コモン入力高速回路 DC24 V コモン入力 DC24 V DC5-27 V コモン +V 出力 L DC24 V DC5-27 V コモン +V 出力 L モジュール内部回路モジュール内部回路モジュール内部回路光学的絶縁光学的絶縁光学的絶縁高速回路モジュール内部回路光学的絶縁

入力仕様

（高速入力：I0-1　標準入力：I2-7）

項目仕様入力点数 8点（シンク／ソース）占有入力点数 8点コモン 2（4点／コモン）入力電圧範囲 DC24 V 動作電圧 DC21.6～26.4 V 入力電流高速入力　5 mA（DC24 V）_{標準入力　4 mA（DC24 V）} 最大入力電流高速入力　6.0 mA（DC26.4 V）_{標準入力　5.0 mA（DC26.4 V）} オン電圧／電流高速入力　DC19 V／4.5 mA_{標準入力　DC19 V／3.5 mA} オフ電圧／電流高速入力　DC4 V／0.1 mA_{標準入力　DC7 V／0.5 mA} 入力インピーダンス高速入力　4.7 kΩ（DC24 V）_{標準入力　6.8 kΩ（DC24 V）} 応答時間オフ→オン高速入力　最大20 μs　標準5 μs_{標準入力　最大10 ms　標準2 ms} オン→オフ高速入力　最大20 μs　標準5 μs_{標準入力　最大10 ms　標準3 ms}

出力仕様

（パルス出力：Q0　標準出力：Q1-5）

項目仕様出力点数 6点（シンク）占有出力点数 8点コモン 2（4点／コモン＆2点／コモン）出力電圧範囲 DC5～27 V 動作電圧 DC4～30 V 出力種別 NPNオープンコレクタオン時電圧降下 DC0.5 V（0.1 A）

最大出力電流 0.1 A（点）　0.4 A（C2）　0.2 A（C3）最大漏れ電流 0.1 mA（DC30 V）最大突入電流 150 mA（10 ms）最小負荷電流 0.2 mA 外部供給電源 DC20～28 V　最大60 mA 応答時間オフ→オンパルス出力　最大20 μs　標準5 μs_{標準出力　　最大0.5 ms} オン→オフパルス出力　最大20 μs　標準5 μs_{標準出力　　最大0.5 ms} ヒューズなし入力出力

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 +V

ディレーティング

0 0 10 20 30 40 50 55 60 2 4 6 8

高速入力

標準入力

パルス出力

標準出力

DC24 V コモン入力高速回路 DC24 V コモン入力 DC24 V DC5-27 V コモン +V 出力 L DC24 V DC5-27 V コモン +V 出力 L モジュール内部回路モジュール内部回路モジュール内部回路光学的絶縁光学的絶縁光学的絶縁高速回路モジュール内部回路光学的絶縁

(9)

54 GENERAL CATALOG 2017

■スタンダードタイプ《DC入力8点,DC出力6点》

SJ-00DD2-D

一般仕様

項目仕様電源電圧 DC24 V 電源電圧変動範囲 DC20～28 V 消費電力 5 W以下（通信ポート無給電時）電源突入電流 30 A以下（1 ms以下）許容瞬停時間最大10 ms 動作周囲温度 0℃～55℃　　_{IEC60068-2-14（温度変化試験）} 保存周囲温度ｰ20°C～70°C IEC 60068-2-2（Test Bb高温低湿度） IEC 60068-2-1（Test Ab低温） IEC 60068-2-14（Test Na温度変化）使用／保存周囲湿度 30%～95%（結露なきこと）使用周囲雰囲気腐食性ガスなきこと　_{環境汚染レベル2（UL 840）} 耐振動 MIL STD 810C、Method 514.2、IEC60068-2-6

JIS C60068-2-27 準拠耐ノイズ性 NEMA ICS3-304 準拠、インパルス1,000 V 1 μs パルス EN61000-4-2（ESD）、EN61000-4-3（RFI） EN61000-4-4（FTB）、EN61000-4-5（サージ） EN61000-4-8（磁界）、 RFI：150、450 MHz（5 W/15 cm） EN61000-4-6（伝導妨害）放射 EN55011：1998 Class A 適合規格 UL508、UL60079-15 Zone2、_{CE（EN61131-2）} その他 RoHS 準拠

性能仕様

項目仕様制御方式ストアードプログラムサイクリック演算処理方式言語方式リレーシンボル式ステージ式併用命令数シーケンス命令：54種、プログラム実行制御命令：20種、データ処理命令：82種、IBox命令：22種その他命令数 2種処理速度シーケンス命令：0.37 μs～　_{データ処理命令：2.96 μs～} プログラムメモリ容量（ワード）プログラム7.5 K語＋システム・パラメータ0.5 K語入力リレー（I） 256点（I 0～377）出力リレー（Q） 256点（Q 0～377）内部リレー 2,048点（M 0～3,777）ステージ 1,024点（S 0～1,777）タイマ 256点（T 0～377）カウンタ（C） 128点（C 0～177）特殊リレー（SP） 256点（SP 0～377）タイマ経過値レジスタ 256ワード（R 0～377）タイマ・カウンタ経過値 128ワード（R 1,000～1,177）データレジスタ 7,488ワード（R 400～677、_{R 1,200～7,377、R 10,000～17,777）} 特殊レジスタ 320ワード（R 700～777、R 7,400～7,777）アキュムレータ 32ビット×1 データスタック 32ビット×8スタックパスワード BCD8桁2レベル（通常パスワード、制限付パス_ワード）入出力の割付フリーロケーション（自動割付のみ） PID 機能 16ループソフトフィルタ 4点割り込み機能外部割込み：4点　　タイマ割り込み：1点パルスキャッチ機能 4点高速カウンタ 20 kHz　加算カウンタ：2ch、_{加減算カウンタ：（ACタイプはなし）} パルス出力 20 kHz　1ch（AC、リレータイプはなし）動作モード RUN／STOP／TERM 停電保持ビット領域（M、S、T、C）、タイマ・カウンタ経過値とデータレジスタと特殊レジスタの一部を停電保持可能診断機能（ハード）ウォッチドグタイマ診断機能（ソフト）・I/O配列チェック　・プログラムメモリチェック　・演算監視タイマ・通信異常（プログラマポート、汎用通信ポート）取付 DINレールまたはビス2本適合DINレール TH35Fe／TH35Al 通信機能：Port1 伝送方式：RS-232C 準拠（非絶縁）伝送速度：9,600 bps（固定）接続：6ピン　モジュラー（メス）プロトコル：Kシーケンス（S）通信機能：Port2 伝送方式：RS-232C 準拠（非絶縁）伝送速度：300、600、1,200、2,400、4,800、 9,600、19,200、38,400、57,600、 115,200 bps（無手順は38,400 bpsまで）接続：6ピン　モジュラー（メス）プロトコル：DirectNET（M/S）、MODBUS （M/S）、無手順（M/S）、Kシーケンス（S）

(10)

55 GENERAL CATALOG 2017

入力仕様

（高速入力：I0-1　標準入力：I2-7）

項目仕様入力点数 8点（シンク／ソース）占有入力点数 8点コモン 2（4点／コモン）入力電圧範囲 DC24 V 動作電圧 DC21.6～26.4 V 入力電流高速入力　5 mA（DC24 V）_{標準入力　4 mA（DC24 V）} 最大入力電流高速入力　6.0 mA（DC26.4 V）_{標準入力　5.0 mA（DC26.4 V）} オン電圧／電流高速入力　DC19 V／4.5 mA_{標準入力　DC19 V／3.5 mA} オフ電圧／電流高速入力　DC4 V／0.1 mA_{標準入力　DC7 V／0.5 mA} 入力インピーダンス高速入力　4.7 kΩ（DC24 V）_{標準入力　6.8 kΩ（DC24 V）} 応答時間オフ→オン高速入力　最大20 μs　標準5 μs_{標準入力　最大10 ms　標準2 ms} オン→オフ高速入力　最大20 μs　標準5 μs_{標準入力　最大10 ms　標準3 ms}

出力仕様

（パルス出力：Q0　標準出力：Q1-5）

項目仕様出力点数 6点（ソース）占有出力点数 8点コモン 2（4点／コモン＆2点／コモン）出力電圧範囲 DC24 V 動作電圧 DC19.2～30 V 出力種別 PNPオープンコレクタオン時電圧降下パルス出力　DC1.0 V（0.1 A） _{標準出力　　DC0.5 V（0.1 A）} 最大出力電流 0.1 A（点）　0.4 A（C2）　0.2 A（C3）最大漏れ電流 0.1 mA（DC30 V）最大突入電流 150 mA（10 ms）最小負荷電流 0.2 mA 応答時間オフ→オンパルス出力　最大20 μs　標準5 μs_{標準出力　　最大0.5 ms} オン→オフパルス出力　最大20 μs　標準5 μs_{標準出力　　最大0.5 ms} ヒューズなし

等価回路

高速DC入力（ I0 , I1 ）

標準DC入力（ I2 - I7 ）

パルスDC出力（ Q0 ）

標準DC出力（ Q1 - Q5 ）

配線図

ディレーティング

C0

0

1

2

3 C1

4

5

6

7 V0

0

1

2

3 V1

4

5 C0

L L L L L L ＋＋＋＋＋＋ DC24 V DC24 V DC24 V DC24 V 入力出力周囲温度（℃）入出力点数

高速入力

標準入力

パルス出力

標準出力

ディレーティング

0 0 10 20 30 40 50 55 60 2 4 6 8 モジュール内部回路モジュール内部回路モジュール内部回路モジュール内部回路 DC24 V コモン入力高速回路光学的絶縁 DC24 V コモン入力 DC24 V コモン +V 出力 L DC24 V コモン +V 出力 L 高速回路光学的絶縁光学的絶縁光学的絶縁

C0

0

1

2

3 C1

4

5

6

7 V0

0

1

2

3 V1

4

5 C0

高速入力

標準入力

パルス出力

標準出力

ディレーティング

C0

0

1

2

3 C1

4

5

6

7 V0

0

1

2

3 V1

4

5 C0

高速入力

標準入力

パルス出力

標準出力

ディレーティング

C0

0

1

2

3 C1

4

5

6

7 V0

0

1

2

3 V1

4

5 C0

高速入力

標準入力

パルス出力

標準出力

ディレーティング

C0

0

1

2

3 C1

4

5

6

7 V0

0

1

2

3 V1

4

5 C0

高速入力

標準入力

パルス出力

標準出力

ディレーティング

C0

0

1

2

3 C1

4

5

6

7 V0

0

1

2

3 V1

4

5 C0

高速入力

標準入力

パルス出力

標準出力

ディレーティング

(11)

56 GENERAL CATALOG 2017

一般仕様

項目仕様電源電圧 DC24 V 電源電圧変動範囲 DC20～28 V 消費電力 5 W以下（通信ポート無給電時）電源突入電流 30 A以下（1 ms 以下）許容瞬停時間最大10 ms 動作周囲温度 0℃～55℃_{IEC60068-2-14（温度変化試験）} 保存周囲温度ｰ20°C～70°C IEC 60068-2-2（Test Bb高温低湿度） IEC 60068-2-1（Test Ab低温） IEC 60068-2-14（Test Na温度変化）使用／保存周囲湿度 30%～95% （結露なきこと）使用周囲雰囲気腐食性ガスなきこと　_{環境汚染レベル2 （UL 840）} 耐振動 MIL STD 810C、Method 514.2、IEC60068-2-6

性能仕様

項目仕様制御方式ストアードプログラムサイクリック演算処理方式言語方式リレーシンボル式ステージ式併用命令数シーケンス命令：54種、プログラム実行制御命令：20種、データ処理命令：82種、IBox命令：22種その他命令数 2種処理速度シーケンス命令：0.37 μs～　_{データ処理命令：2.96 μs～} プログラムメモリ容量（ワード）プログラム7.5 K語＋システム・パラメータ0.5 K語入力リレー（I） 256点（I 0～377）出力リレー（Q） 256点（Q 0～377）内部リレー 2,048点（M 0～3,777）ステージ 1,024点（S 0～1,777）タイマ 256点（T 0～377）カウンタ（C） 128点（C 0～177）特殊リレー（SP） 256点（SP 0～377）タイマ経過値レジスタ 256ワード（R 0～377）タイマ・カウンタ経過値 128ワード（R 1,000～1,177）データレジスタ 7,488ワード（R 400～677、_{R 1,200～7,377、R 10,000～17,777）} 特殊レジスタ 320ワード（R 700～777、R 7,400～7,777）アキュムレータ 32ビット×1 データスタック 32ビット×8スタックパスワード BCD8桁2レベル（通常パスワード、制限付パス_ワード）入出力の割付フリーロケーション（自動割付のみ） PID 機能 16ループソフトフィルタ 4点割り込み機能外部割込み：4点　　タイマ割り込み：1点パルスキャッチ機能 4点高速カウンタ 20 kHz　加算カウンタ：2ch、_{加減算カウンタ：（ACタイプはなし）} パルス出力 20 kHz　1ch（AC、リレータイプはなし）動作モード RUN／STOP／TERM 停電保持ビット領域（M、S、T、C）、タイマ・カウンタ経過値とデータレジスタと特殊レジスタの一部を停電保持可能診断機能（ハード）ウォッチドグタイマ診断機能（ソフト）・I/O配列チェック　・プログラムメモリチェック　・演算監視タイマ・通信異常（プログラマポート、汎用通信ポート）取付 DINレールまたはビス2本適合DINレール TH35Fe／TH35Al 通信機能：Port1 伝送方式：RS-232C 準拠（非絶縁）伝送速度：9,600 bps（固定）接続：6ピン　モジュラー（メス）プロトコル：Kシーケンス（S）通信機能：Port2 伝送方式：RS-232C 準拠（非絶縁）伝送速度：300、600、1,200、2,400、4,800、 9,600、19,200、38,400、57,600、 115,200 bps（無手順は38,400 bpsまで）接続：6ピン　モジュラー（メス）プロトコル：DirectNET（M/S）、MODBUS （M/S）、無手順（M/S）、Kシーケンス（S）

■スタンダードタイプ《DC入力8点,リレー出力6点》

SJ-00DR-D

(12)

57 GENERAL CATALOG 2017

入力仕様

（高速入力：I0-1　標準入力：I2-7）

項目仕様入力点数 8点（シンク／ソース）占有入力点数 8点コモン 2（4点／コモン）入力電圧範囲 DC24 V 動作電圧 DC21.6～26.4 V 入力電流高速入力　5 mA（DC24 V） _{標準入力　4 mA（DC24 V）} 最大入力電流高速入力　6.0 mA（DC26.4 V）_{標準入力　5.0 mA（DC26.4 V）} オン電圧／電流高速入力　DC19 V／4.5 mA_{標準入力　DC19 V／3.5 mA} オフ電圧／電流高速入力　DC4 V／0.1 mA_{標準入力　DC7 V／0.5 mA} 入力インピーダンス高速入力　4.7 kΩ（DC24 V）_{標準入力　6.8 kΩ（DC24 V）} 応答時間オフ→オン高速入力　最大20 μs　標準5 μs_{標準入力　最大10 ms　標準2 ms} オン→オフ高速入力　最大20 μs　標準5 μs_{標準入力　最大10 ms　標準3 ms}

出力仕様

項目仕様出力点数 6点占有出力点数 8点コモン 2（4点／コモン＆2点／コモン）定格出力電圧 DC24 V　AC240 V 動作電圧最大DC30 V　最大AC264 V 出力種別リレー　形式A（SPST） AC周波数 47～63 Hz

最大出力電流 1.0 A（点）　4.0 A（C2）　2.0 A（C3）最大突入電流 3 A（10 ms）最小負荷電流 5 mA（DC5 V）応答時間オフ→オン最大15 ms_{オン→オフ最大15 ms} ヒューズなし

リレー寿命

（オン→オフ 1cycle）

負荷条件寿命 DC30 V、1 A抵抗負荷 30万cycle以上 DC30 V、1 A誘導負荷 5万cycle以上 AC250 V、1 A抵抗負荷 30万cycle以上 AC250 V、1 A誘導負荷 2万cycle以上

ディレーティング

＋＋＋＋入力出力

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5

L L L L L L DC24 V DC24 V DC24 V AC240 V DC24 V AC240 V ※但し1点おきにONすること周囲温度（℃）入出力点数

高速入力

標準入力

リレー出力

ディレーティング

0 0 10 20 30 40 50 55 60 2 4 6 8 モジュール内部回路 DC24 V コモン入力高速回路光学的絶縁 DC24 V コモン入力モジュール内部回路光学的絶縁 DC24 V AC240 V L コモン出力モジュール内部回路

配線図

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 高速入力

標準入力

リレー出力

ディレーティング

等価回路

高速DC入力（ I0 , I1 ）

標準DC入力（ I2 - I7 ）

リレー出力

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 高速入力

標準入力

リレー出力

ディレーティング

0 0 10 20 30 40 50 55 60 2 4 6 8 モジュール内部回路 DC24 V コモン入力高速回路光学的絶縁 DC24 V コモン入力モジュール内部回路光学的絶縁 DC24 V AC240 V L コモン出力モジュール内部回路＋＋＋＋入力出力

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 高速入力

標準入力

リレー出力

ディレーティング

0 0 10 20 30 40 50 55 60 2 4 6 8 モジュール内部回路 DC24 V コモン入力高速回路光学的絶縁 DC24 V コモン入力モジュール内部回路光学的絶縁 DC24 V AC240 V L コモン出力モジュール内部回路＋＋＋＋入力出力

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 高速入力

標準入力

リレー出力

ディレーティング

(13)

58 GENERAL CATALOG 2017

一般仕様

項目仕様電源電圧 DC24 V 電源電圧変動範囲 DC20～28 V 消費電力 5 W以下（通信ポート無給電時）電源突入電流 30 A以下（1 ms 以下）許容瞬停時間最大10 ms 動作周囲温度 0℃～55℃　　_{IEC60068-2-14（温度変化試験）} 保存周囲温度ｰ20°C～70°C IEC 60068-2-2（Test Bb高温低湿度） IEC 60068-2-1（Test Ab低温） IEC 60068-2-14（Test Na温度変化）使用／保存周囲湿度 30%～95% （結露なきこと）使用周囲雰囲気腐食性ガスなきこと　_{環境汚染レベル2 （UL 840）} 耐振動 MIL STD 810C、Method 514.2、IEC60068-2-6

性能仕様

項目仕様制御方式ストアードプログラムサイクリック演算処理方式言語方式リレーシンボル式ステージ式併用命令数シーケンス命令：54種、プログラム実行制御命令：20種、データ処理命令：82種、IBox命令：22種その他命令数 2種処理速度シーケンス命令：0.37 μs～　_{データ処理命令：2.96 μs～} プログラムメモリ容量（ワード）プログラム7.5 K語＋システム・パラメータ0.5 K語入力リレー（I） 256点（I 0～377）出力リレー（Q） 256点（Q 0～377）内部リレー 2,048点（M 0～3,777）ステージ 1,024点（S 0～1,777）タイマ 256点（T 0～377）カウンタ（C） 128点（C 0～177）特殊リレー（SP） 256点（SP 0～377）タイマ経過値レジスタ 256ワード（R 0～377）タイマ・カウンタ経過値 128ワード（R 1,000～1,177）データレジスタ 7,488ワード（R 400～677、_{R 1,200～7,377、R 10,000～17,777）} 特殊レジスタ 320ワード（R 700～777、R 7,400～7,777）アキュムレータ 32ビット×1 データスタック 32ビット×8スタックパスワード _{（通常パスワード、制限付パスワード）}BCD8桁2レベル入出力の割付フリーロケーション（自動割付のみ） PID 機能 16ループソフトフィルタ 4点割り込み機能外部割込み：4点　　タイマ割り込み：1点パルスキャッチ機能 4点高速カウンタ 20 kHz　加算カウンタ：2ch、_{加減算カウンタ：（ACタイプはなし）} パルス出力 20 kHz　1ch（AC、リレータイプはなし）動作モード RUN／STOP／TERM 停電保持ビット領域（M、S、T、C）、タイマ・カウンタ経過値とデータレジスタと特殊レジスタの一部を停電保持可能診断機能（ハード）ウォッチドグタイマ診断機能（ソフト）・I/O配列チェック　・プログラムメモリチェック　・演算監視タイマ・通信異常（プログラマポート、汎用通信ポート）取付 DINレールまたはビス2本適合DINレール TH35Fe／TH35Al 通信機能：Port1 伝送方式：RS-232C 準拠（非絶縁）伝送速度：9,600 bps（固定）接続：6ピン　モジュラー（メス）プロトコル：Kシーケンス（S）通信機能：Port2 伝送方式：RS-232C 準拠（非絶縁）伝送速度：300、600、1,200、2,400、4,800、 9,600、19,200、38,400、57,600、 115,200 bps（無手順は38,400 bpsまで）接続：6ピン　モジュラー（メス）プロトコル：DirectNET（M/S）、MODBUS （M/S）、無手順（M/S）、Kシーケンス（S）

■スタンダードタイプ《AC入力8点,リレー出力6点》

SJ-00AR-D

(14)

59 GENERAL CATALOG 2017

入力仕様

項目仕様入力点数 8点占有入力点数 8点コモン 2（4点／コモン）入力電圧範囲 AC100～120 V 動作電圧 AC80～144 V AC周波数 47～63 Hz 入力電流標準　8.5 mA（AC100 V/50 Hz）_{標準　10 mA（AC100 V/60 Hz）} 最大入力電流 16 mA（AC144 V/55℃）オン電圧／電流 AC60 V／5 mA オフ電圧／電流 AC20 V／2 mA 入力インピーダンス 15 kΩ（50 Hz）_{12 kΩ（60 Hz）} 応答時間オフ→オン最大　40 ms オン→オフ最大　40 ms

出力仕様

項目仕様出力点数 6点占有出力点数 8点コモン 2（4点／コモン＆2点／コモン）定格出力電圧 DC24 V　AC240 V 動作電圧最大DC30 V　最大AC264 V 出力種別リレー　形式A（SPST） AC周波数 47～63 Hz

最大出力電流 1.0 A（点）　4.0 A（C2）　2.0 A（C3）最大突入電流 3 A（10 ms）最小負荷電流 5 mA（DC5 V）応答時間オフ→オン最大15 ms オン→オフ最大15 ms ヒューズなし

リレー寿命

（オン→オフ 1cycle）

負荷条件寿命 DC30 V、1 A抵抗負荷 30万cycle以上 DC30 V、1 A誘導負荷 5万cycle以上 AC250 V、1 A抵抗負荷 30万cycle以上 AC250 V、1 A誘導負荷 2万cycle以上

等価回路

AC入力

リレー出力

配線図

ディレーティング

周囲温度（℃）入出力点数

AC入力

リレー出力

ディレーティング

0 0 10 20 30 40 50 55 60 2 4 6 8 入力出力 ※但し1点おきにONすること

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5

L L L L L L DC24 V AC240 V AC100∼120 V AC100∼120 V DC24 V AC240 V DC24 V AC240 V L コモン出力コモン入力 AC100-120 V モジュール内部回路光学的絶縁モジュール内部回路周囲温度（℃）入出力点数

AC入力

リレー出力

ディレーティング

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 AC入力

リレー出力

ディレーティング

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5 AC入力

リレー出力

ディレーティング

C0

0

1

2

3 C1

4

5

6

7 C2

0

1

2

3 C3

4

5

L L L L L L DC24 V AC240 V AC100∼120 V AC100∼120 V DC24 V AC240 V DC24 V AC240 V L コモン出力コモン入力 AC100-120 V モジュール内部回路光学的絶縁モジュール内部回路

(15)

60 GENERAL CATALOG 2017

■アナログタイプ《DC入力4点,アナログ入力2チャンネル,DC出力4点,アナログ出力2チャンネル》

SJ-02DD1-D

（販売終了予定品）

性能仕様

項目仕様制御方式ストアードプログラムサイクリック演算処理方式言語方式リレーシンボル式ステージ式併用命令数シーケンス命令：54種、プログラム実行制御命令：_{20種、データ処理命令：82種、IBox命令：22種} その他命令数 4種処理速度シーケンス命令：0.37 μs～　_{データ処理命令：2.96 μs～} プログラムメモリ容量（ワード）プログラム7.5 K語＋システム・パラメータ0.5 K語入力リレー（I） 256点（I 0～377）出力リレー（Q） 256点（Q 0～377）内部リレー 2,048点（M 0～3,777）ステージ 1,024点（S 0～1,777）タイマ 256点（T 0～377）カウンタ（C） 128点（C 0～177）特殊リレー（SP） 256点（SP 0～377）タイマ経過値レジスタ 256ワード（R 0～377）タイマ・カウンタ経過値 128ワード（R 1,000～1,177）データレジスタ 7,488ワード（R 400～677、_{R 1,200～7,377、R 10,000～17,777）} 特殊レジスタ 320ワード（R 700～777、R 7,400～7,777）アキュムレータ 32ビット×1 データスタック 32ビット×8スタックカレンダ、時計格納データ：年、月、日、曜日、時、分、秒（バッ_{クアップ電池　CR2354［市販品］）}

一般仕様

項目仕様電源電圧 DC24 V 電源電圧変動範囲 DC20～28 V 消費電力 5 W以下（通信ポート無給電時）電源突入電流 30 A以下（1 ms 以下）許容瞬停時間最大10 ms 動作周囲温度 0℃～55℃　　IEC60068-2-14（温度変化試験）保存周囲温度ｰ20°C～70°C IEC 60068-2-2（Test Bb高温低湿度） IEC 60068-2-1（Test Ab低温） IEC 60068-2-14（Test Na温度変化）使用／保存周囲湿度 30%～95% （結露なきこと）

使用周囲雰囲気腐食性ガスなきこと　環境汚染レベル2 （UL 840）耐振動 MIL STD 810C、Method 514.2、IEC60068-2-6_{JIS C60068-2-6 正弦波振動試験方法に準拠} 耐衝撃 MIL STD 810C、Method 516.2、IEC60068-2-27

JIS C60068-2-27 準拠耐ノイズ性 NEMA ICS3-304 準拠、インパルス1,000 V 1 μs パルス EN61000-4-2（ESD）、EN61000-4-3（RFI） EN61000-4-4（FTB）、EN61000-4-5（サージ） EN61000-4-8（磁界）、 RFI：150、450 MHz（5 W/15 cm） EN61000-4-6（伝導妨害）放射 EN55011：1998 Class A 適合規格 UL508、UL60079-15 Zone2、CE（EN61131-2）その他 RoHS 準拠

入力仕様

（高速入力：I0-1　標準入力：I2-3）

項目仕様入力点数 4点（シンク／ソース）占有入力点数 8点コモン 1（4点／コモン）入力電圧範囲 DC24 V 動作電圧 DC21.6～26.4 V 入力電流高速入力　5 mA（DC24 V）_{標準入力　4 mA（DC24 V）} 最大入力電流高速入力　6.0 mA（DC26.4 V）_{標準入力　5.0 mA（DC26.4 V）} オン電圧／電流高速入力　DC19 V／4.5 mA_{標準入力　DC19 V／3.5 mA} オフ電圧／電流高速入力　DC4 V／0.1 mA_{標準入力　DC7 V／0.5 mA} 入力インピーダンス高速入力　4.7 kΩ（DC24 V）_{標準入力　6.8 kΩ（DC24 V）} 応答時間オフ→オン高速入力　最大20 μs　標準5 μs 標準入力　最大10 ms　標準2 ms オン→オフ高速入力　最大20 μs　標準5 μs_{標準入力　最大10 ms　標準3 ms} パスワード BCD8桁2レベル（通常パスワード、制限付パスワード）入出力の割付フリーロケーション（自動割付のみ） PID 機能 16ループソフトフィルタ 4点割り込み機能外部割込み：4点　　タイマ割り込み：1点パルスキャッチ機能 4点高速カウンタ 20 kHz　加算カウンタ：2ch　加減算カウンタ：1ch パルス出力 20 kHz　1ch（リレータイプはなし）動作モード RUN／STOP／TERM　停電保持ビット領域（M、S、T、C）、タイマ・カウンタ経過値とデー_{タレジスタと特殊レジスタの一部を停電保持可能} 診断機能（ハード）ウォッチドグタイマ, 電池電圧低下診断機能（ソフト）・I/O配列チェック　・プログラムメモリチェック　・演算監視タイマ・通信異常（プログラマポート、汎用通信ポート）取付 DINレールまたはビス2本適合DINレール TH35Fe／TH35Al 通信機能：Port1 伝送方式：RS-232C 準拠（非絶縁）伝送速度：9,600 bps（固定）接続：6ピン　モジュラー（メス）プロトコル：Kシーケンス（S）通信機能：Port2 伝送方式：RS-232C 準拠（非絶縁）伝送速度：300、600、1,200、2,400、4,800、 9,600、19,200、38,400、57,600、115,200 bps（無手順は38,400 bpsまで）接続：6ピン　モジュラー（メス）プロトコル：DirectNET（M/S）、MODBUS（M/ S）、無手順（M/S）、Kシーケンス（S）通信機能：Port3 伝送方式：RS-485準拠（非絶縁）伝送速度：300、600、1,200、2,400、4,800、 9,600、19,200、38,400、57,600、115,200 bps（無手順は38,400 bpsまで）接続：端子台　3ピンプロトコル：DirectNET（M/S）、MODBUS（M/ S）、無手順（M/S）、Kシーケンス（S）

FAシステム機器総合カタログ2017

46

GENERAL CATALOG 2017

超小型ブロックタイプ

・ トランプサイズの大きさのCPUを3種類用意。

・ CPUのタイプにより本体にディスクリートやアナログなど

最大14点の入出力を搭載し、CPU単体での制御も可能。

・ 省スペース化を考慮し、無駄なスペースをなくすためベース

レスなブロックタイプ。

■特長

最小サイズにI/O内蔵

最小筐体サイズは53.5（W）×85（H）mm、I/O内蔵（入力8点・出力

6点）。

トランプサイズの小型軽量ボディながら、単体制御を可能にしていま

す。小規模装置への導入、機動力を重視した補助システムの構築、コ

ストを抑えた設備投資など、さまざまなご要望にお応えします。

限られた設置スペース内に多数の増設ユニット群を接続可能ですか

ら、将来の拡張にも臨機応変に対応できます。

既設の24 V電源で駆動可能

駆動電源はいたってスタンダード。現用の装置で利用している24 V電

源をそのまま流用でき、専用電源ユニットを別途用意する必要がありま

せん。もちろん、各種増設ユニットの接続構成に合わせ、増設電源モ

ジュールを追加しての運用も自在に可能です。

PID制御を搭載

温度や湿度、圧力、流量などのアナログデータを自在に制御できる機

能です。調理機器などアナログ量の制御が要求される機械設備に最

適。職人技の世界を機械で実現し、製造装置の付加価値を高めます。

最大128種の音声データを登録制御

KOSTAC SJ サウンドタイプ専用のデ ータ変 換ソフトを使用し

Windows®で標準的に利用されている「WAV形式」の音源ファイルか

ら、専用音源データの作成・変更が手軽に行えます。PLCのプログラ

ムにより発声音源の選択・組み合わせも自在です。

スピーカーを接続するだけで再生可能

CPUにパワーアンプを内蔵。スピーカーを接続するだけで音声を再生。

音量調整機能も搭載され、本体の音量調節ボリュームのほかPLCプロ

グラムからも操作可能です。無音時の低消費電力モードも用意しまし

た。

最大約2時間の再生が可能

利用可能な音声データのビットレートは5種類。音質重視から長時間

の再生まで、要求に合わせたシステム構築が可能です。

多数の音声データを用意

「ありがとうございます」「ご注意ください」等の音声コメント、「1番、2

番・・・」「1ライン、2ライン・・・」等の序列用語、「ピンポン」「ブー」

等の擬音を標準コメント集として多数用意しています。用意している音

源を組み合わせ、お客様に最適な音声案内を構築できます。

■システム仕様

モジュール構成

最大システム構成：

［電源モジュール］+［CPUモジュール］+［8 拡張I/Oモジュール］

47

GENERAL CATALOG 2017

■型番一覧

48

GENERAL CATALOG 2017

■性能仕様（共通）

49

GENERAL CATALOG 2017

■サウンドタイプ個別仕様

■一般仕様（共通）

50

GENERAL CATALOG 2017

■サウンドタイプ専用ソフトウェア仕様

Compilation Tool for sound SJ

概要

Windows®の標準音声ファイルからKOSTAC SJ専用音声データを手

軽に作成。

KOSTAC SJ サウンドタイプで使用する音声ファイルデータは、セキュ

リティ性とファイル管理の確実性を重視した専用フォーマットを採用。

データの作成と管理は、KOSTAC SJ用に開発された、Koyoオリジナ

ルの音声データ作成ツールにお任せください。

特長

・ 専用ファイルを手軽に作成

Windows®パソコンの標準音声ファイル形式「WAV」ファイルから、

KOSTAC SJ専用音声データを手軽にスピーディに作成可能です。

・ 感覚的に使いこなせる画面

表計算ソフトなどでおなじみの、見やすく分かりやすい画面デザイン

を採用。使いたい機能はアイコンからすぐ呼び出せます。

・ 5種類から選べる音声変換方式

高音質再生重視、長時間再生重視、ファイルサイズの節約重視など、

お使いになる環境に合わせて5種類の音声データが作成可能です。

・トランプサイズの大きさのCPUを3種類用意。

・省スペース化を考慮し、無駄なスペースをなくすためベース

KOSTAC SJ サウンドタイプ専用のデータ変換ソフトを使用し

　Compilation Tool for sound SJ 　

・専用ファイルを手軽に作成

・感覚的に使いこなせる画面

　表計算ソフトなどでおなじみの、見やすく分かりやすい画面デザイン

　高音質再生重視、長時間再生重視、ファイルサイズの節約重視など、

　最大128個まで登録できるコメントを4つに分割できます（32個/

■外形寸法図　

■スタンダードタイプ《DC入力8点,DC出力6点》

高速DC入力（ I0 , I1 ）

標準DC入力（ I2 - I7 ）

パルスDC出力（ Q0 ）

標準DC出力（ Q1 - Q5 ）
