BenchVue
ソフトウェアの特長：
•
複数の測定を同時に表示可能
•
データ、スクリーン・ショット、システム・ステートを簡単に捕捉可能
•
結果を再現するためにベンチの過去のステートをリコール可能
時間短縮：
• 3
回のクリックで、測定データを
Excel
、
Word
、
MATLAB
にエクスポート
可能
•
マニュアル、ドライバ、ファームウェア、
FAQ
、ビデオに迅速にアクセス

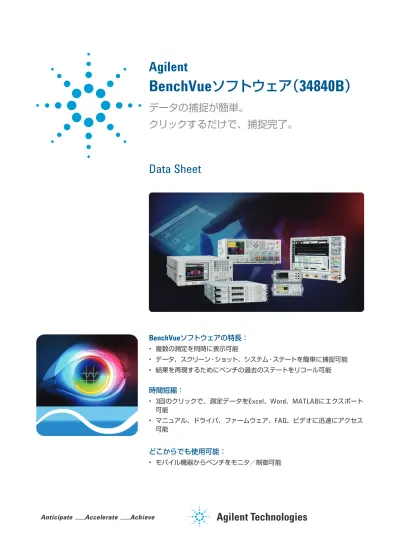

Agilent
BenchVue
ソフトウェア（
34840B
）
データの捕捉が簡単。
クリックするだけで、捕捉完了。
Data Sheet
1
つの画面から複数の測定を
表示／捕捉可能
AgilentのPC用BenchVueソフトウェアを使用すれば、プログラミ ングなしで、複数の測定器の測定結果を表示したりデータを捕捉 でき、テスト時間を短縮できます。測定データやスクリーン・ショ ットを簡単に表示／捕捉／エクスポートできるので、従来よりも速 く答えが得られます。内蔵ライブラリ機能にはマニュアル、FAQ、 ビデオなどへのアクセス機能が含まれ、測定に関する知識の向上 とテストのセットアップ時間の短縮を実現できます。さらにモバイ ル・アプリケーションにより、どこからでも長時間にわたり、テス トをモニタできます。 BenchVueを使用すれば、Agilentのベンチ用測定器をさらに活用 できます。BenchVueにより、DMM/電源のデータ・ロギングおよ びストリップ・チャート、オシロスコープ／スペクトラム・アナライザ の注釈付きスクリーン・キャプチャおよびプレビュー・チャート付き トレース・データ、ファンクション・ジェネレータの波形選択および出 力制御が可能になります。オシロスコープとファンクション・ジェネ レータとの間での波形のドラッグ・アンド・ドロップ機能により、複 数の測定器のデータを制御／処理することもできます。測定の表示
複数の測定器の測定結果を同時に表示でき、テスト結果をより短 時間で理解できます。データの捕捉
数回クリックするだけで、データ、スクリーン・ショット、システム・ ステートを捕捉でき、レポートを簡単に作成できます。またデータ は、Word、Excel、MATLABなどの一般的なツールに簡単にエ クスポートできます。内蔵ライブラリ
マニュアル、ドライバ、FAQ、ビデオに即座にアクセスできるの で、測定に関する知識を広げることができます。
BenchVue
の測定器機能
BenchVueはさまざまな機能を備えています。これらの機能は、 BenchVueソフトウェアが動作するPCに接続されている測定器の タイプやモデルによって異なります。デジタル・マルチメータ
BenchVueからAgilentデジタル・マルチメータを制御できます。 BenchVueを使って測定結果を表示し、時間軸上の測定値を記録 し、捕捉したデータに注釈を付けることができます。 サポート機能 測定の設定 • 機能／レンジの選択 • 積分時間（NPLC/分解能） • 入力インピーダンス • オート・ゼロ • ヌル・ステート ビジュアリゼーション／注釈表示 • チャート（注釈付き）、ズームイン／アウト、トレース・カラーの変更、サンプル数／マーカの 表示 • 表形式 データ・ロガー • ストリップ・チャートとコントロールによる基本的なデータ・ログ（1時間） • 開始の制御（IMM/時間／トリガ） • サンプリング間隔 • 停止の制御（IMM/時間／サンプル数） スクリーン・ショットのエクスポート • クリップボード • ファイル データのエクスポート • MATLAB • Microsoft Excel • Microsoft Word • CSV 機器ステートの保存／リコール BenchVueモバイル・アプリケーション 対応ファンクション・ジェネレータ
BenchVueからAgilentファンクション・ジェネレータを制御できま す。BenchVueを使って波形の特性を制御し、カスタム任意波形 をファイルから、またはオシロスコープからドラッグ・アンド・ドロ ップでダウンロードすることができます。 サポート機能 出力制御 波形の選択 • 正弦波 • 方形波 • ランプ波 • パルス波 • 任意波形 • 三角波 • ノイズ • PRBS（擬似ランダム・バイナリ・シーケンス） • DC 測定器の設定 • 波形：振幅、オフセット、周波数、位相 • 変調：AM/FM/φM/FSK/BPSK/SUM、変調源（内部／外部／チャネル2）、形状（正弦波／方形波 ／三角波／ランプ波／負のランプ波／ノイズ／PRBS／任意波形）、DSSC（両側波帯抑圧搬送 波）、変調度／周波数 • 掃引：タイプ（リニア／ログ）、スタート周波数／中心周波数、ストップ周波数／周波数スパン、 掃引時間、ホールド時間、リターン時間 • バースト：Nサイクル・モード／ゲーティッド・モード、開始位相、サイクル数、周期 • 出力：モード（ノーマル／ゲーティッド）、極性（ノーマル／反転）、負荷（ディスクリート／高イ ンピーダンス） • トリガ：ソース（IMM／外部／バス／タイマ）、遅延 • 同期：イネーブル（オン／オフ）、極性（ノーマル／反転）、信号源（チャネル1/チャネル2）、 モード（ノーマル／キャリア／マーカ） 測定器の設定のMicrosoft Wordへの エクスポート 機器ステートの保存／リコール サポート・モデル33210A 33220A 33250A 33521A 33522A 33509B 33510B 33511B 33512B 33519B 33520B 33521B 33522B 33611A 33612A 33621A 33622A
オシロスコープ
BenchVueからAgilentオシロスコープを制御することができま す。BenchVueを使ってスクリーン・ショットやトレース・データを すばやく捕捉し、注釈を付けることができます。 サポート機能 測定器の制御 • 実行／停止 • シングル 画面の取り込み／注釈付け • 表示画面の取り込み • 自動リフレッシュ制御 • カラー制御（反転／黒白） • 注釈表示（ドローイング／カラー／フォント） • スクリーン・キャプチャの保存（PNG/JPEG/BMP） • セットアップ・テキストを含めるためのオプション トレース・データの捕捉 • 電流トレースの取り込み • ズーム制御 • 表示の選択（チャネル／機能／メモリ／デジタル） • リクエスト・ポイント数の設定 • トレース・データの保存（CSV） • セットアップ・テキストを含めるためのオプション スクリーン・ショットのエクスポート • クリップボード • ファイル • 電子メール • Microsoft Word データのエクスポート • HDF5 • MATLAB • Microsoft Excel • Microsoft Word • CSV 機器ステートの保存／リコール BenchVueモバイル・アプリケーション 対応 サポート・モデル電源
BenchVueからAgilent電源を制御することができます。 BenchVueを使ってパラメータを設定し、電源出力を表示し、時 間軸上の電圧／電流の変化を記録することができます。 サポート機能 出力制御 測定器の設定 • 出力電圧／レンジの設定 • 電流制限値、リミット・モード、レンジの設定 • 過電圧保護機能のオン／オフ（リミット値を設定） • 電圧／電流ログのオン／オフ スクリーン・ショットのエクスポート • クリップボード • ファイル データのエクスポート • MATLAB • Microsoft Excel • Microsoft Word • CSV 機器ステートの保存／リコール BenchVueモバイル・アプリケーション 対応 サポート・モデルE3631A E3632A E3633A E3634A E3640A E3641A E3642A E3643A E3644A E3645A E3646A E3647A E3648A E3649A N6700A/B N6701A N6702A N6705A/B
スペクトラム・アナライザ
BenchVueからAgilentスペクトラム・アナライザを制御することが できます。BenchVueを使ってスクリーン・ショットやトレース・デ ータをすばやく捕捉し、注釈を付けることができます。 サポート機能 測定器の制御 掃引制御：連続およびシングル 画面の取り込み／注釈付け • 表示画面の取り込み • 自動リフレッシュ制御 • 注釈表示（ドローイング／カラー／フォント） • スクリーン・キャプチャの保存（PNG/JPEG/BMP） トレース・データの捕捉 • 電流トレースの取り込み • トレース・データの保存（CSV） • セットアップ・テキストを含めるためのオプション スクリーン・ショットのエクスポート • クリップボード • ファイル • 電子メール • Microsoft Word トレース・データのエクスポート • MATLAB • Microsoft Excel • Microsoft Word • CSV 機器ステートの保存／リコール サポート・モデルBenchVue Mobile
モバイル・アプリケーションにより、どこからでも長時間にわたり、 テストをモニタできます。BenchVueは、マルチメータ、オシロス コープ、電源のモバイル・アプリケーションに対応しています。
BenchVue Mobileは、AndroidまたはApple iOSデバイスにイン ストールできるモバイル・アプリケーションで、Windowsコンピ ュータ上で動作するBenchVueベンチ・アプリケーションを制御し ます。BenchVue Mobileは、クライアントとしてコンピュータに 接続します。また、モバイル機器／コンピュータが（同じ企業のフ ァイアウォールの後ろにある）同じローカル・ネットワークまたはイ ントラネットに接続されている必要があります。ネットワークへ は、職場内でWiFi接続するか、外部からVPN接続することがで きます。
BenchVue
デモ・モード
BenchVueには、測定器の接続が不要なデモ・モードがあり、製品 を非常に簡単に評価できます。ダウンロードして、グローバル設定 メニューの“Enable Demo Mode”をクリックすれば、BenchVue機能を評価できます。 BenchVueを実際の測定器で評価できるように、BenchVueには ユーザ・マニュアルと入門ガイドが統合されているので、セットア ップが非常に簡単です。 測定器 IO コンピュータ ネットワーク モバイル USB LAN GPIB RS-232C WiFi VPN 3G 4G BenchVueアプリケーション
システム／インストール要件
PCオペレーティング・システム
Windows 8および7 • Windows 8 32ビット/64ビット （Core、Professional、Enterprise）
• Windows 7 SP1以降、32ビット/64ビ ット（Professional、Enterprise、 Ultimate） コンピュータ・ ハードウェア • プロセッサ：1 GHz以上（2 GHz以上 を推奨） • RAM：1 GB（32ビット）または2 GB （64ビット）（3 GB以上を推奨） Windows XP SP3 32ビット （Professional） • プロセッサ：600 MHz以上 （1 GHz以上を推奨） • RAM：1 GB（2 GB以上を推奨） インタフェース USB、GPIB、LAN、RS-232C
ディスプレイの分解能 シングル測定器表示の場合で
最小1024×768（マルチ測定器表示の 場合は、さらに高い分解能を推奨）
その他の要件
ソフトウェア：BenchVueを実際の測定器に接続して使用する場 合、VISA（AgilentまたはNational Instruments社製）が必要で す。必要なVISAを含むAgilent IOライブラリは、BenchVueのイ ンストール時に自動的にインストールされます。IOライブラリにつ いては、www.agilent.co.jp/find/iosuite を参照してください。
モバイル機器
Apple iPhone、iPad、iPod Touchの全モデル、iOS 6.0以降。 アンドロイド携帯／タブレット、Android 2.3.5以降。
