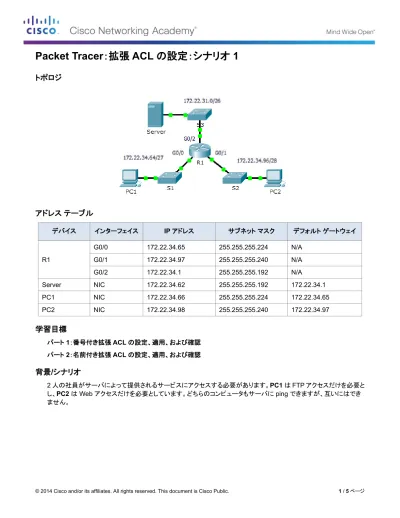

Packet Tracer：拡張 ACL の設定：シナリオ 1

トポロジ

アドレス

テーブル

デバイスインターフェイス _{IP アドレス} サブネット_マスク デフォルト_{ゲートウェイ} R1 G0/0 172.22.34.65 255.255.255.224 N/A G0/1 172.22.34.97 255.255.255.240 N/A G0/2 172.22.34.1 255.255.255.192 N/A Server NIC 172.22.34.62 255.255.255.192 172.22.34.1 PC1 NIC 172.22.34.66 255.255.255.224 172.22.34.65 PC2 NIC 172.22.34.98 255.255.255.240 172.22.34.97

学習目標

パート 1：番号付き拡張 ACL の設定、適用、および確認 パート_{2：名前付き拡張 ACL の設定、適用、および確認}

背景

/シナリオ

2 人の社員がサーバによって提供されるサービスにアクセスする必要があります。PC1 は FTP アクセスだけを必要と し、_{PC2 は Web アクセスだけを必要としています。どちらのコンピュータもサーバに ping できますが、互いにはでき} ません。

(2)

パート

1: 番号付き拡張 ACL を設定、適用、および確認する

手順 1: FTP および ICMP を許可するように ACL を設定します。

a. R1 で、グローバルコンフィギュレーションモードから次のコマンドを入力して、拡張アクセスリストの最初の有効

な番号を決定します。

R1(config)# access-list ?

<1-99> IP standard access list <100-199> IP extended access list b. コマンドに 100 を追加し、その後に疑問符を付けます。

R1(config)# access-list 100 ?

deny Specify packets to reject permit Specify packets to forward remark Access list entry comment

c. FTP トラフィックを許可するには、permit を入力して、疑問符を付けます。

R1(config)# access-list 100 permit ? ahp Authentication Header Protocol eigrp Cisco's EIGRP routing protocol esp Encapsulation Security Payload gre Cisco's GRE tunneling

icmp Internet Control Message Protocol ip Any Internet Protocol

ospf OSPF routing protocol

tcp Transmission Control Protocol udp User Datagram Protocol

d. この ACL では、FTP と ICMP が許可されます。ICMP は上記のとおりですが、FTP は TCP を使用するので、リストされていません。したがって、_{TCP を入力します。ACL のヘルプを絞り込むには、}_{tcp を入力します。} R1(config)# access-list 100 permit tcp ?

A.B.C.D Source address any Any source host host A single source host

e. host キーワードを使用して PC1 だけをフィルタリングすることも、任意の（any）ホストを許可することもできます。

この場合、172.22.34.64/27 ネットワークに属するアドレスを持つデバイスが許可されます。ネットワークアドレスを入力して、その後に疑問符を入力します。

R1(config)# access-list 100 permit tcp 172.22.34.64 ? A.B.C.D Source wildcard bits

f. サブネットマスクのバイナリの逆を求めるワイルドカードマスクを計算します。

11111111.11111111.11111111.11100000 = 255.255.255.224

(3)

g. ワイルドカードマスクを入力して、その後に疑問符を入力します。

R1(config)# access-list 100 permit tcp 172.22.34.64 0.0.0.31 ? A.B.C.D Destination address

any Any destination host

eq Match only packets on a given port number gt Match only packets with a greater port number host A single destination host

lt Match only packets with a lower port number neq Match only packets not on a given port number range Match only packets in the range of port numbers

h. 宛先アドレスを設定します。このシナリオでは、単一の宛先（サーバ）へのトラフィックをフィルタリングします。

host キーワードを入力して、その後にサーバの IP アドレスを入力します。

R1(config)# access-list 100 permit tcp 172.22.34.64 0.0.0.31 host 172.22.34.62 ? dscp Match packets with given dscp value

eq Match only packets on a given port number established established

gt Match only packets with a greater port number lt Match only packets with a lower port number neq Match only packets not on a given port number precedence Match packets with given precedence value

range Match only packets in the range of port numbers <cr>

i. オプションの 1 つは、<cr>（キャリッジリターン）です。言い換えると、Enter キーを押すと、文はすべての TCP ト

ラフィックを許可します。ただし、この例では_{FTP トラフィックだけを許可するので、}_{eq キーワードの後に疑問符を} 続けて、利用可能なオプションを表示します。次に、_{ftp と入力し、Enter キーを押します。}

R1(config)# access-list 100 permit tcp 172.22.34.64 0.0.0.31 host 172.22.34.62

eq ?

<0-65535> Port number

ftp File Transfer Protocol (21) pop3 Post Office Protocol v3 (110)

smtp Simple Mail Transport Protocol (25) telnet Telnet (23)

www World Wide Web (HTTP, 80)

R1(config)# access-list 100 permit tcp 172.22.34.64 0.0.0.31 host 172.22.34.62

eq ftp

j. PC1 から Server への ICMP（ping など）トラフィックを許可するために、2 番目のアクセスリスト文を作成します。

アクセス_{リスト番号は同じままであり、特定のタイプの ICMP トラフィックを指定する必要がないことに注意してく} ださい。

R1(config)# access-list 100 permit icmp 172.22.34.64 0.0.0.31 host 172.22.34.62 k. 他のすべてのトラフィックは、デフォルトで拒否されます。

(4)

手順_{2: ACL を正しいインターフェイスに適用して、トラフィックをフィルタリングします。}

R1 から見て、ACL 100 が適用されるトラフィックは、ギガビットイーサネット 0/0 インターフェイスに接続されている

ネットワークからのインバウンドです。インターフェイス_{コンフィギュレーションモードを開始し、ACL を適用します。} R1(config)# interface gigabitEthernet 0/0

R1(config-if)# ip access-group 100 in

手順_{3: ACL の実装を確認します。}

a. PC1 から Server に ping します。ping が失敗した場合は、続行する前に IP アドレスを確認します。

b. PC1 から Server に FTP します。ユーザ名とパスワードは両方とも cisco です。 PC> ftp 172.22.34.62 c. Server の FTP サービスを終了します。 ftp> quit d. PC1 から PC2 に ping します。トラフィックが明示的に許可されないので、宛先ホストに到達不能です。

パート

2: 拡張名前付き ACL の設定、適用、および確認

手順_{1: HTTP アクセスと ICMP を許可するように ACL を設定します。} a. 名前付き ACL は、ip キーワードで始まります。R1 のグローバルコンフィギュレーションモードから、次のコマン ドを入力し、疑問符を続けます。 R1(config)# ip access-list ? extended Extended Access List standard Standard Access List

b. 名前付き標準 ACL および拡張 ACL を設定できます。このアクセスリストは、発信元と宛先の両方の IP アドレスをフィルタリングするので、拡張する必要があります。名前として_{HTTP_ONLY と入力します。（Packet Tracer} 採点のために、名前は大文字と小文字が区別されます）。

R1(config)# ip access-list extended HTTP_ONLY

c. プロンプトの表示が変わります。名前付き拡張 ACL コンフィギュレーションモードになります。PC2 LAN 上のすべ

てのデバイスは_{TCP アクセスを必要とします。ネットワークアドレスを入力して、その後に疑問符を入力します。} R1(config-ext-nacl)# permit tcp 172.22.34.96 ?

A.B.C.D Source wildcard bits

d. ワイルドカードを計算する別の方法として、255.255.255.255 からサブネットマスクを引きます。 255.255.255.255 - 255.255.255.240 --- = 0. 0. 0. 15 R1(config-ext-nacl)# permit tcp 172.22.34.96 0.0.0.15 ? e. パート 1 で行ったようにサーバのアドレスを指定し、www トラフィックをフィルタリングすることによって、文を終了

(5)

f. PC2 から Server への ICMP（ping など）トラフィックを許可するために、2 番目のアクセスリスト文を作成します。

注：プロンプトは同じままであり、特定のタイプの ICMP トラフィックを指定する必要はありません。 R1(config-ext-nacl)# permit icmp 172.22.34.96 0.0.0.15 host 172.22.34.62

g. 他のすべてのトラフィックは、デフォルトで拒否されます。名前付き拡張 ACL コンフィギュレーションモードを終了します。手順 2: ACL を正しいインターフェイスに適用して、トラフィックをフィルタリングします。 R1 から見て、アクセスリスト HTTP_ONLY が適用されるトラフィックは、ギガビットイーサネット 0/1 インターフェイス に接続されているネットワークからのインバウンドです。インターフェイス_{コンフィギュレーションモードを開始し、} ACL を適用します。

R1(config)# interface gigabitEthernet 0/1 R1(config-if)# ip access-group HTTP_ONLY in

手順 3: ACL の実装を確認します。

a. PC2 から Server に ping します。ping が失敗した場合は、続行する前に IP アドレスを確認します。

b. PC2 から Server に FTP します。接続は失敗するはずです。
