Cisco 7200 シ リ ーズ ネ ッ ト ワー ク

プ ロ セ ッ シ ング

エ ン ジ ン

NPE-G1

Cisco 7200 シ リ ーズでは、 パフ ォーマン スへの拡大する ニーズに応え る と と も に、 常に優

れた価値 と 柔軟性を提供す る ため、 新型のプ ロ セ ッ サ

NPE-G1 （図 1） を導入 し ま し た。

Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ン グ エン ジ ン NPE-G1 （NPE-G1） は、 処理

能力を倍に高め、 他の製品を し の ぐ

LAN パフ ォーマン ス を実現する こ と で、 パフ ォーマ

ン スお よ び柔軟性に対す る ニーズに応え てい ます。

NPE-G1 の特長は次の と お り です （詳

細については、 表

1 を参照 し て く だ さ い）。

• Cisco Express Forwarding （CEF） ス イ ッ チン グ機能で、 最大 100 万パケ ッ ト / 秒 （pps）

のパフ ォーマ ン ス を実現 （

Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ン グ エン ジ

ン

NPE-400 に比べ最大 250% 向上）

• 帯域幅ポ イ ン ト を占有 し ない 3 つのギガビ ッ ト イーサネ ッ ト / フ ァ ス ト イーサネ ッ ト

ポー ト を提供

• 使用可能な DRAM 容量を倍 （最大 1 GB） に増加

• 入出力 （I/O） コ ン ト ロー ラ が不要

• I/O コ ン ト ロー ラ を搭載 し た場合 も 、 LAN イ ン ターフ ェ イ ス の帯域幅ポ イ ン ト を消費

し ない

• モジ ュ ラ ー プ ロ セ ッ サのため、 旧プ ロ セ ッ サか ら の柔軟なア ッ プグ レー ド が可能

• コ ス ト パフ ォーマン ス の向上

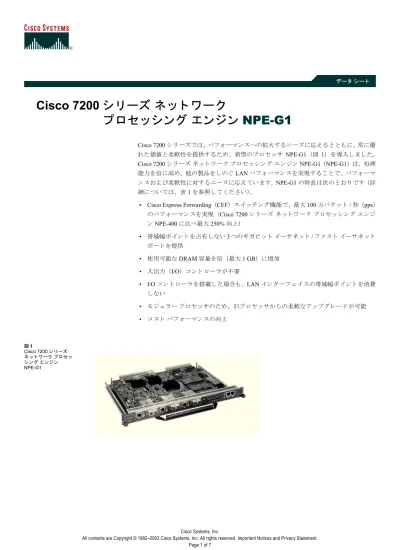

図1 Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ン グ エ ン ジ ン NPE-G1

表1. 機能および利点

製品仕様 ： コ ン ポ ー ネ ン ト

接続性

• ギガ ビ ッ ト イーサネ ッ ト ポー ト ： NPE-G1 は 3 つの 10/100/1000 ポー ト を標準搭載 し てい ます （図 2）。

銅線ま たは光フ ァ イ バが使用可能です。

機能 利点 CEF ス イ ッ チ ング機能で、 最大 100 万 pps のパフ ォ ーマ ン ス Cisco 7200 シ リ ーズのパフ ォ ーマ ン ス を大幅に向上 プ ロ セ ッ サ上に直接10 Mbps、 100 Mbps、 1000 Mbps の 3 つの 固定ポー ト （RJ-45 または GBIC[ ギガ ビ ッ ト イ ン タ ー フ ェ イ ス コ ンバー タ]） を設置 帯域幅ポ イ ン ト や ミ ッ ド プ レーン容量を消費する こ と な く 、LAN 接続性お よびパ フ ォ ーマ ン ス を最大化 256 MB （デ フ ォル ト ）、 512 MB、 1 GB の DRAM が使用可能 Cisco 7200 シ リ ーズで使用で き る DRAM 容量が倍増 し 、 次の特長を実現 ： • よ り 多 く のルーテ ィ ング テーブルをサポー ト

• よ り 多 く の Multiprotocol Label Switching （MPLS; マルチプ ロ ト コル ラ ベ ル ス イ ッ チ ング） の Virtual Routing and Forwarding instance （VRF; 仮想 ルーテ ィ ング/ 転送イ ン ス タ ン ス） をサポー ト

• よ り 多 く のブ ロー ド バン ド 集約セ ッ シ ョ ン をサポー ト

• NetFlow、 Network Address Translation （NAT; ネ ッ ト ワー ク ア ド レ ス変 換）、Access Control List （ACL; ア ク セス制御 リ ス ト ） 機能の高いスケー ラ ビ リ テ ィ を実現

I/O コ ン ト ロー ラの機能性 （フ

ラ ッ シ ュ メ モ リ 、 AUX ポー ト 、

コ ン ソ ール ポー ト ） を継承

I/O コ ン ト ロー ラが不要 と な り 、 コ ス ト を削減 （注 ： NPE-G1 と I/O コ ン ト ロー ラ は同時に搭載可能）

I/O コ ン ト ロー ラ ス ロ ッ ト 用に 3

つめのPeripheral Component Interconnect （PCI） バス を接続

I/O コ ン ト ロー ラ ポー ト が PCI バス帯域制限に影響 し ないため、 2 つの PCI バスは、 ポー ト アダプ タ ス ロ ッ ト 用に専有で き る

モ ジ ュ ラ ー 旧プ ロ セ ッ サからのア ッ プグレー ド が可能なため、 投資保護を最大限に実現

Cisco IOS®ソ フ ト ウ ェ アのサ ポー ト

Quality of Service （QoS）、 MPLS、 ブ ロー ド バン ド 集約、 セキ ュ リ テ ィ 、 マルチサービ ス、 圧縮、IPSec Triple Data Encryption Standard （3DES） に よ る暗号化を含めた多様なIP ネ ッ ト ワー ク サービ ス をサポー ト

図2

Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 ポー ト

• ギガ ビ ッ ト イーサネ ッ ト ポー ト 機能：3 つのポー ト すべてが、IEEE 802.1Q 規格をサポー ト し ています。

• NPE-G1 は 3 種類の GBIC （SX、 LX/LH、 ZX） をサポー ト し ています。 こ れに よ り 、 さ ま ざ ま な フ ァ イ

バ長の要件に対応 し ます。

• コ ン ソール ポー ト および AUX ポー ト ： NPE-G1 にはコ ン ソール ポー ト および AUX ポー ト が装備さ れ、

I/O コ ン ト ローラ の機能を処理し ている ため、 I/O コ ン ト ローラ は必要あ り ません。 ただ し、 I/O コ ン ト

ローラ を使用する こ と も 可能です。

I/O コ ン ト ローラ ス ロ ッ ト で I/O コ ン ト ローラ が検知さ れる と 、 I/O

コ ン ト ローラ の機能はデフ ォル ト で

I/O コ ン ト ローラ が対応し ます（NVRAM[ 不揮発性 RAM] およびブー

ト

フ ラ ッ シ ュは除 く ）。こ の場合、NPE-G1のコ ン ソール ポー ト およびAUX ポー ト は使用不可 と な り ます。

メ モ リ

• SDRAM ： 256 MB （デフ ォル ト ）、 512 MB、 1 GB。 DRAM の メ モ リ ス ロ ッ ト は 2 つあ る ため、 256 MB

の メ モ リ は

2 つの 128 MB メ モ リ SODIMM か ら 、512 MB の メ モ リ は 2 つの 256 MB メ モ リ SODIMM か

ら 、

1 GB の メ モ リ は 2 つの 512 MB メ モ リ SODIMM か ら 成っ てい ます。 NPE-G1 の各 メ モ リ バン ク に

は、同サ イ ズの

SODIMM を設置する必要があ り ます。NPE-G1 で使用する DRAM メ モ リ タ イ プは Double

Data-Rate （DDR） メ モ リ です。 DDR メ モ リ は、 高性能な メ モ リ ア ク セ ス レー ト を提供 し ます。

• コ ンパ ク ト フ ラ ッ シ ュ ： 64 MB （デフ ォ ル ト ） 、 128 MB、 256 MB。 NPE-G1 で使用する コ ンパ ク ト フ

ラ ッ シ ュ は、

Cisco 7400 および Cisco 7300 シ リ ーズ イ ン ターネ ッ ト ルータ で使用する も の と 同一です。

• 512 KB の NVRAM、 ま たは 512 KB

• 512 KB の レ イ ヤ 2 キ ャ ッ シ ュ

• 256 MB SDRAM には 16 MB パケ ッ ト メ モ リ 、 512 MB および 1 GB の SDRAM にはそれぞれ 32 MB パ

ケ ッ ト

メ モ リ を装備

• ECC サポー ト （SDRAM お よびレ イ ヤ 2 キ ャ ッ シ ュ）

プ ロ セ ッ サ

• 700 MHz Broadcom BCM1250 プ ロ セ ッ サ

製品仕様 ： 環境条件

• 保管温度 ： –39 ～ 66° C （–38 ～ 150° F）

• 動作温度 （公称） ： 5 ～ 40° C （41° ～ 104° F）

• 動作温度 （短時間） ： –5 ～ 55° C （23 ～ 131° F）

• 保管相対湿度 ： 5 ～ 95% 相対湿度 （RH）

• 動作湿度 （公称） ： 5 ～ 85% RH

• 動作湿度 （短時間） ： 5 ～ 90% RH

• 動作高度 ： –60 ～ 4000 m

製品仕様 ： 物理的仕様

高 さ ：

3.556 cm （1.40 イ ンチ）

幅 ：

38.481 cm （15.15 イ ンチ）

奥行 ：

28.245 cm （11.12 イ ンチ）

重量 ：

1.49 kg （3.25 ポン ド ）

製品の規制認可お よ び適合規格

製品の規制認可

• 安全性お よび電磁波放射

• 米国 Underwriters Laboratory （UL; 保険会社研究所）

• UL、 カナダ UL （cUL） ま たはカナダ規格協会 （CSA）

• 欧州規格 （EN）

• International Electrotechnical Commission （IEC; 国際電気標準会議）

• オース ト ラ リ ア / ニ ュージー ラ ン ド 規格 （AS/NZS）

製品の適合規格

• EMI （電磁波干渉） 限界について、 FCC Part 15 ク ラ ス A デバ イ ス

• PTN （公衆電話網） 接続について、 FCC Part 68

• ESD （静電気放電） EN61000-4

製品の シ ス テ ム要件

ハー ド ウ ェ ア要件 ：

• シ ャーシ ： NPE-G1 は Cisco 7204VXR お よび Cisco 7206VXR のシ ャーシでサポー ト さ れています。

• I/O コ ン ト ロー ラ ： NPE-G1 を装備 し た Cisco 7200VXR シ ャーシでは、 I/O コ ン ト ロー ラ の使用は必須で

はあ り ま せんが、 使用は可能です。

NPE-G1 は、 Cisco 7200 シ リ ーズの部品番号 C7200-I/O、 C7200-I/

O-2FE/E、 C7200-I/O-GE+E の I/O コ ン ト ロー ラ をサポー ト し ます。

• ポー ト アダプ タ ： NPE-G1 は、 2002 年 8 月 1 日現在 Cisco 7200VXR シ ャーシ と と も に発注で き るすべ

てのポー ト

アダプ タ （次の部品番号を除 く ） で使用可能です。

•

PA-A2-4T1C-OC3SM

•

PA-A2-4T1C-T3ATM

•

PA-A2-4E1XC-E3ATM

•

PA-MCX-2TE1

•

PA-MCX-4TE1

•

PA-MCX-8TE1

•

PA-SRP-OC12MM

•

PA-SRP-OC12SMI

•

PA-SRP-OC12SML

•

PA-SRP-OC12SMX

•

PA-MC-STM-1MM

•

PA-VXA-1TE1-24+

•

PA-VXA-1TE1-30+

•

PA-VXB-2TE1+

•

PA-VXC-2TE1+

ソ フ ト ウ ェ ア

• NPE-G1 は、 12.2(4)BW、 12.2(15)B、 12.2(14)S、 12.2(15)T、 12.1(14)E、 およびそれ以降の Cisco IOS

®

の

各 リ リ ース でサポー ト さ れてい ます。 最新の リ リ ース情報については、 次の

URL を参照 し て く だ さ い。

http://www.cisco.com/pcgi-bin/front.x/Support/HWSWmatrix/hwswmatrix.cgi

製品発注情報

製品部品番号については、 表

2 を参照し て く だ さ い。

表2. 製品発注情報 ： 製品部品番号 製品番号 製品の説明

NPE-G1 デ フ ォル ト で256 MB の DRAM および 64 MB のフ ラ ッ シ ュ メ モ リ を装備 し た Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1

NPE-G1= デ フ ォル ト で256 MB の DRAM および 64 MB のフ ラ ッ シ ュ メ モ リ を装備 し た Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1、 スペア

MEM-NPE-G1-256MB Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 2 つの 128 MB メ モ リ モジ ュール （合計 256 MB）

MEM-NPE-G1-256MB= Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 2 つの 128 MB メ モ リ モジ ュール （合計 256 MB）、 スペア

MEM-NPE-G1-512MB Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 2 つの 256 MB メ モ リ モジ ュール （合計 512 MB）

MEM-NPE-G1-512MB= Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 2 つの 256 MB メ モ リ モジ ュール （合計 512 MB）、 スペア

MEM-NPE-G1-1GB Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 2 つの 512 MB メ モ リ モジ ュール （合計 1 GB）

ご注文につ き ま し ては、 弊社販売代理店にお問い合わせ く だ さ い。

MEM-NPE-G1-1GB= Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 2 つの 512 MB メ モ リ モジ ュール （合計 1 GB）、 スペア

MEM-NPE-G1-FLD64 Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 64 MB コ ン パ ク ト フ ラ ッ シ ュ デ ィ ス ク

MEM-NPE-G1-FLD64= Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 64 MB コ ン パ ク ト フ ラ ッ シ ュ デ ィ ス ク、 スペア

MEM-NPE-G1-FLD128 Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 128 MB コ ンパク ト フ ラ ッ シ ュ デ ィ ス ク

MEM-NPE-G1-FLD128= Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 128 MB コ ンパク ト フ ラ ッ シ ュ デ ィ ス ク、 スペア

MEM-NPE-G1-FLD256 Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 256 MB コ ンパク ト フ ラ ッ シ ュ デ ィ ス ク

MEM-NPE-G1-FLD256= Cisco 7200 シ リ ーズ ネ ッ ト ワー ク プ ロ セ ッ シ ング エ ン ジ ン NPE-G1 用の 256 MB コ ンパク ト フ ラ ッ シ ュ デ ィ ス ク、 スペア

IO-CONTROLR-BLANK I/O コ ン ト ロー ラ ス ロ ッ ト ブ ラ ン ク

IO-CONTROLR-BLANK= I/O コ ン ト ロー ラ ス ロ ッ ト ブ ラ ン ク、 スペア

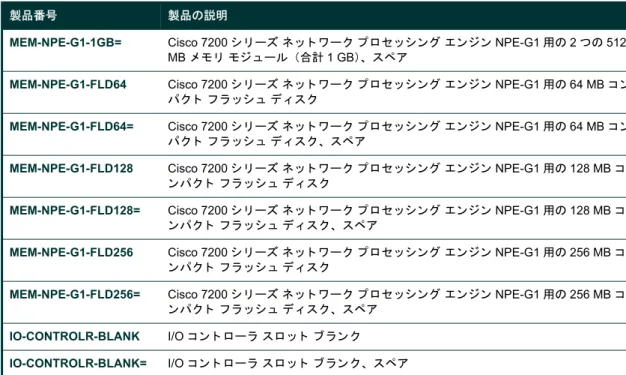

表2. 製品発注情報 ： 製品部品番号
