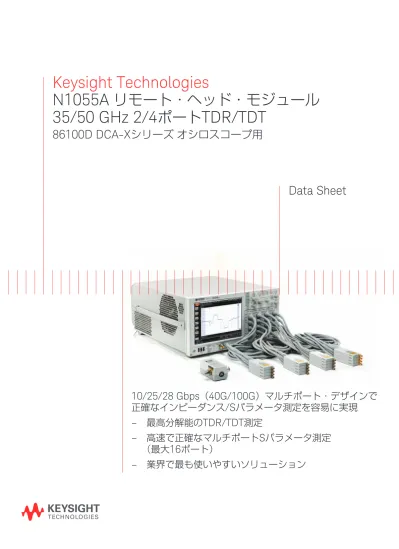

Keysight Technologies
N1055A
リモート・ヘッド・モジュール
35/50 GHz 2/4
ポート
TDR/TDT
86100D DCA-X
シリーズ
オシロスコープ用
Data Sheet
10/25/28 Gbps
（
40G/100G
）マルチポート・デザインで
正確なインピーダンス
/S
パラメータ測定を容易に実現
–
最高分解能の
TDR/TDT
測定
–
高速で正確なマルチポート
S
パラメータ測定
（最大
16
ポート）
–
業界で最も使いやすいソリューション
シグナル・インテグリティの
問題が山積み
データ・レートが28 Gb/s以上に高速化するにつれて、シ グナル・インテグリティの問題はますます困難になってい ます。さらに、IEEE 802.3 ba/bj/bm（40 Gb/100 Gbイー サネット）、OIF（Optical Inter-networking Forum）CEI 3.0、 ファイバ・チャネル、PCI Express、USB、InfiniBandなど の業界標準に対しては、TDR/TDT測定やSパラメータ測定 を行って、コンプライアンスやシステムの相互運用性を確 認する必要があります。
統合型
86100D TDR/TDT/S
パラメータ測定システム
Keysight N1055Aリ モ ー ト・ ヘ ッ ド・ モ ジ ュ ー ル は、 86100D DCA-Xオシロスコープ用のモジュールでタイム・ ドメイン・リフレクトメトリ／タイム・ドメイン伝送（TDR/ TDT）機能を提供し、初心者にもエキスパートにも簡単に 使用できます。また、最大16個のポートを備えることが でき、高速デザインの正確なインピーダンス/Sパラメータ 測定が高速に行えます。86100D DCA-Xオシロスコープ・ メインフレームには、1∼4個のN1055A TDR/TDTプラ グイン・モジュールを搭載でき、低価格で確度の高い2∼ 16チャネルのTDR/TDT測定システムを構成できます。2/4 ポートTDR/TDTリモート・ヘッドは、サンプラの帯域幅 を35 GHzまたは50 GHzに設定でき、トゥルーモード・ス ティミュラス機能などのシングルエンド／差動測定機能を 備えています。以下の測定機能があります。
ｰ タイム・ドメイン・リフレクトメトリ（TDR） ｰ インピーダンス測定 ｰ 各不連続部の位置と特性の特定 ｰ 伝搬／時間遅延 ｰ 過剰リアクタンス（キャパシタンスまたはインダクタ ンス） ｰ 実効誘電率 ｰ タイム・ドメイン伝送（TDT） ｰ ステップ応答 ｰ 伝搬／時間遅延 ｰ 伝搬速度 ｰ 立ち上がり時間の低下 ｰ 近端クロストーク（NEXT） ｰ 遠端クロストーク（FEXT） ｰ スキュー ｰ Sパラメータ（86100D-202） ｰ リターン・ロス ｰ 挿入損失 ｰ クロストーク ｰ モード変換 ● 差動モードからコモン・モードへの変換（SCDxx） ● コモン・モードから差動モードへの変換（SDCxx） 2～16チャネルTDR/TDT/Sパラメータ測定システム。 高速で正確なSパラメータ測定。シングルエンド／差動デバイス
のテスト
各TDR/TDTモ ジ ュ ー ル は、 ト ゥ ル ー モード・スティミュラス機能などのシ ングルエンド、差動、コモン・モード 測定機能を備えています。正確な
S
パラメータ解析
最大16ポートでのDCから50 GHz以上 までの正確なSパラメータ測定。シング ルエンド・データやミックスド・モード・ データのTouchstoneファイル・フォー マットでのエクスポート。測定結果をリアルタイムで表示
校正済みのインピーダンス/Sパラメー タの測定結果がリアルタイムで表示さ れます（外部アプリケーション、モニタ、 コンピュータは不要です）。DC
∼
67 GHz ECal
モジュール
のサポート
電子校正（ECal）モジュールは、最小限 の接続で、高速で正確な校正を実現し ます。容易な校正
TDR/TDT校正により、測定確度が向上 します。内蔵の校正ウィザードは、メ カニカル標準（SOLT）とECalモジュール の両方に対応しています。高速な
TDR
エッジ速度
高速なエッジ速度により、TDR分解能 が向上します。 ｰ 8 ps（代表値）（50 GHz、校正済み） ｰ 9 ps（代表値）（50 GHz） ｰ 18 ps（代表値）（35 GHz）86100D DCA-X
メインフレームに
N1055A
モジュールを搭載すれば、
最大
16
チャネルで校正済みの測定結果をリアルタイムで表示でき、
完全統合型の
TDR/TDT/S
パラメータ測定システムが実現します
ESD/EOS
保護機能内蔵
各リモート・ヘッドは67 GHzダイオー ド・リミッタを内蔵し、静電放電（ESD） や電気的過負荷（EOS）からの損傷を防 ぐことができます。調整可能なエッジ速度
TDRの実効エッジ速度を調整（速くし たり遅くしたり）して、規格に準拠し たテストが行えます。N1055A
の帯域幅オプション
ｰ 35 GHz（2.92 mm）* ｰ 50 GHz（1.85 mm） *50 GHzにアップグレード可能N1055A
のチャネル数
オプション
ｰ 1モジュールあたり2チャネル* ｰ 1モジュールあたり4チャネル *4チャネルにアップグレード可能広帯域オシロスコープ
N1055Aのレシーバをオシロスコープ として使用して、波形を解析したり、 高速データ信号のジッタを正確に解析 できます（86100D-200）。1
台のメインフレームあたり
最大
16
チャネル
1台の86100D DCA-Xメインフレーム あたり最大16のTDR/TDTチャネルま で対応でき、ケーブルの再接続を最小 限に抑え、効率的な近端クロストーク （NEXT）／遠端クロストーク（FEXT）測 定が簡単に行えます。コネクタ・タイプ・オプション
ニーズに合ったコネクタの型（オス／ メス・コネクタ）を選択することによ り、アダプタやケーブルの使用を最小 限に抑えることができます。最高分解能の
TDR/TDT
測定
複雑な高速システムの特性を正確に評価するには、高分解 能のTDR測定が不可欠です。8 psの高速なTDRステップ・ エッジと50 GHzのレシーバ帯域幅を備えたDCA-TDRソ リューションにより、インピーダンスの不連続部や位置を 特定することができます。帯域幅オプション：
ｰ 35 GHz（2.92 mmコネクタ） ｰ 50 GHz（1.85 mmコネクタ） リモート・ヘッドの構成では、オス・コネクタまたはメス・ コネクタを選択できます（オーダ時に選択）。 帯域幅アップグレード： 35 GHzモジュールを50 GHzにアップグレードするには、 適切なN1055AUオプションをオーダしてください（キーサ イトに返送する必要があります）。チャネル数／ポート数：
ｰ 2チャネル ｰ 4チャネル チャネル数のアップグレード： 例えば、2組の差動ペア（4つのポート）を備えた1台のデバ イスでTDR測定とTDT測定を行うには、4チャネル・モ ジュールが必要です。2チャネルから4チャネルにアップ グレードするには、適切なN1055AUオプションをオーダ してください（キーサイトに返送する必要があります）。TDR
のエッジ速度
TDRの分解能は、TDRステップ・ジェネレータの立ち上が り時間と被試験デバイス（DUT）の実効誘電率によって決ま ります。 DUTに送られる信号のエッジ速度は、伝送エッジ速度と呼 ばれ、リモート・ヘッドの出力で広帯域レシーバによって 測定されます。10
∼
90
％エッジ速度
（生のハードウェア性能）：
ｰ 35 GHzオプション：＜18 ps（代表値） ｰ 50 GHzオプション：＜9 ps（代表値）10
∼
90
％エッジ速度（校正済み性能）：
ｰ 35 GHzオプション：18 ps（代表値） ｰ 50 GHzオプション：8 ps（代表値） 柔軟でアップグレード可能なデザインで、2チャネルと4チャネルのリモー ト・ヘッド・モジュールが用意されています。 超高速のTDRステップ・ジェネレータ（上述の生のハードウェア・ステップ 信号）は、業界最高のTDR分解能を実現します。シングルエンド入力信号と差動入力信号
TDR/TDTリモート・ヘッ ドは、シングルエンド（SE） ／差動／コモン・モード測 定用に構成することもでき ます。リモート・ヘッドご とに、ステップ信号の極性、 スキュー、振幅、繰り返し 周波数を個別に設定でき ます。 さらに、N1055Aは、トゥルーモード信号入 力（立ち上がりステップ信号と立ち下がりス テップ信号の同時入力）用に構成することも でき、デバイスを通常の動作条件でテストできます。超小型リモート・ヘッドによる信号忠実度の
最適化
TDRリモート・ヘッドは業界最軽量・最小で、1.6 mの柔 らかい位相安定ケーブルの終端にあるTDR/TDTステップ・ ジェネレータと低雑音のサンプラを使って、被試験デバイ スに直接接続できます。このため、最適なステップ信号忠 実度が得られるだけでなく、アダプタやケーブルによる信 号の劣化を最小限に抑えることができます。リモート・ヘッ ドは、オス・コネクタまたはメス・コネクタを選択でき、 システムに使用するアダプタの数をさらに削減できます。コネクタ・オプション：
ｰ 35 GHz 2.92 mm：オスまたはメス ｰ 50 GHz 1.85 mm：オスまたはメス *注記：1つのモジュールに搭載されているすべてのリモート・ ヘッドは、同じタイプのコネクタにする必要があります。 2つのリモート・ヘッドによって1組の差動ペアが構成さ れますが、リモート・ヘッド・クランプを使ってリモート・ ヘッドを結合することも可能です（各モジュールにクラン プが2個付属しています）。クランプで結合した場合のピン の間隔は10 mmです。 超小型のリモート・ヘッドは、現在市販されているほとん どの広帯域TDRプローブに直接接続できるように設計され ているので、ケーブルによる信号の劣化を最小限に抑える ことができます。調整可能な
TDR
立ち上がり時間
規格に準拠した測定を行うには通常、10∼90 ％または 20∼80 ％エッジ速度を使用する必要があります。 FlexDCAを使用すれば、入力パルスの実効立ち上がり時間 を簡単に制御できるので、規格に準拠した測定が行えます。 TDRの実効立ち上がり時間は調整可能なので、規格に準拠した測定が行え ます。 使いやすいグラフィカル・ユーザ・インタフェースが採用されているので、 シングルエンド／差動デバイスのセットアップが容易です。 超小型のリモート・ヘッドは、TDRプローブに直接接続することも、付属 のクランプで結合して差動ペアを構成することもできます。 業界最小のTDR/TDTリモート・ヘッドにより、信号忠実度を最適化できます。高速で正確なマルチポート
S
パラメータ（
86100D-202
）
Sパラメータは、オシロスコープ内でリアルタイムで計算 され、タイム・ドメイン結果と同時に表示されます。Sパ ラメータは、86100Dオプション202拡張インピーダンス/ Sパラメータ解析ソフトウェアを使って、TDR/TDT測定値 から数学的に導出されます。N1055Aの高速な立ち上がり 時間により、50 GHz以上で校正済みSパラメータ測定が可 能です。 86100Dオプション202では、最大16ポートでシングルエ ンド／ミックスド・モードSパラメータ測定が可能です（ス クリーン・キャプチャには4ポート・デバイスが表示され ます）。このソフトウェアはTDRステップ信号のシーケン ス設定を自動制御するため、すべてのSパラメータをボタ ン1つで作成できます。 ボタン1つで、振幅／位相／群遅延プロットを設定できます。再接続を最小限に抑え、最高の生産性を実現
最大16のTDR/TDTチャネルを備えたDCA-TDRソリュー ションでは、ケーブルの再接続を最小限に抑え、研究開発と 量産テストの両方のアプリケーションで、より効率的な近端 クロストーク（NEXT）／遠端クロストーク（FEXT）測定が簡単 に行えます。例えば、16ポート・システムでは、NEXTと FEXTを最大4つのレーンで同時に測定できます。 FlexDCAは、正確なSパラメータの振幅／位相／群遅延プロットを同時に 表示します。 50 GHz以上までの校正済みSパラメータの測定および表示（リアルタイム）。 Sパラメータ測定をすばやく簡単に選択可能。 最大4つのレーンを備えた差動デザインで、効率的な近端クロストーク（NEXT）/ 遠端クロストーク（FEXT）測定が可能。86100Dベースのシステムは、高度なFlexDCAグラフィカ ル・ユーザ・インタフェースと、正確で使いやすい電子 校正（ECal）テクノロジーを採用した業界唯一のTDR/TDT ソリューションです。このため、校正済みのインピーダ ンス/Sパラメータの測定結果がFlexDCAユーザ・インタ フェース内にリアルタイムで表示されます。外部アプリ ケーション、モニタ、コンピュータは不要です。
TDR/TDT
校正
高精度の測定が不要で、インピーダンスとSパラメータの 測定をすばやく簡単に行いたい場合には、TDR/TDT校正 は不要です。 従来のShort/Open/Load/Thru（SOLT）メカニカル校正を サポートしていますが、Sパラメータ測定の「ゴールド・ スタンダード」向けに開発された高度な校正手法と電子校 正（ECal）モジュールにより、校正の確度と使いやすいさが 大 幅 に 向 上 し て い ま す。DCA-TDR向 け に 開 発 さ れ たKeysight N4694A DC-67 GHz ECalモジュールにより、
TDRモジュールの高速かつ正確な校正／スキュー補正が可 能です。 内蔵の校正ウィザードは、この他にも以下のようなさまざま な校正手法もサポートしています。 ｰ ECalベース ｰ 校正キットによるSOLT ｰ 校正キットによるSLT ｰ 共通標準によるSLT SOLT＝Short/Open/Load/Thru N4694A DC-67 GHz電子校正（ECal）モジュールを使用すれば、TDR校正／ スキュー補正が非常に簡単に行えます。 内蔵のウィザードは、メカニカル校正と電子校正を使用した校正手法をサ ポートしています。
最大
16
個のポートを備えたデバイスに対応する、
業界で最も使いやすいソリューション
グラフィカル・ユーザ・インタフェースによる
簡単なセットアップ
グラフィカル・ユーザ・インタフェースにより、測定器の 設定が容易に行えます。被試験デバイスに関連する有意な 名前を用いて、ポート名をカスタマイズすることも可能で す（例：TX1+、TX1-、J1+、J1-）。FlexDCAでは、信号の 表示や波形の保存時に、カスタム名を使用できます。ESD/EOS
保護機能内蔵
各リモート・ヘッドのコネクタの裏側にある超小型電子回 路には、高性能のTDRステップ・ジェネレータと広帯域サ ンプラが集積されています。これらの高性能な回路素子を 静電放電（ESD）や電気的過負荷（EOS）から保護するため に、各超小型電子回路のデザインには、複数の67 GHzダ イオード・リミッタが組み込まれています。ESD/EOS安 全対策に従う必要があることに変わりはありませんが、ダ イオード・リミッタによる保護の強化により、測定器を守 ることができます。カスタマイズ可能な表示
ボタンを1回クリックするだけで、重ね合わせ表示、タイ ル表示またはズーム・タイル表示を使用して、好みの方法 でインピーダンス波形やSパラメータ波形を表示するよう に、FlexDCAを設定できます。 ズーム・タイル表示 タイル表示 波形の重ね合わせ表示 グラフィカル・ユーザ・インタフェースを使用したセットアップおよび コネクタ／ポート名のカスタマイズ。 高速セットアップ・ジェネレータ、サンプラ、ダイオード・リミッタが組み 込まれた、リモート・ヘッドの超小型電子回路。簡単なチャネル／アイ・ダイアグラム・
シミュレーション（
86100D
オプション
SIM
）
外部パターン・ジェネレータを使用しなくても、波形やア イ・ダイアグラムのシミュレーションを行うことができま す。86100DオプションSIMでは、DCAで作成した（また は他のツールからインポートした）Sパラメータを使用し て、エンベディング／ディエンベディング・チャネル・シ ミュレーションが可能です。包括的な測定機能を備えた
FlexDCA
アプリケーション
FlexDCAソフトウェアは、インピーダンス（TDR/TDT）、S パラメータ（86100D-202）、オシロスコープ、アイ／マス ク、ジッタ／ノイズ（オプション200/300）、イコライゼー ション（オプション201）、チャネル・シミュレーション（オ プションSIM）などの高度な機能を、86100Dメインフレー ムまたはPC（N1010A FlexDCAを使用）で動作する1つのア プリケーションに統合しています。詳細については、以下 のWebサイトをご覧ください。 www.keysight.co.jp/find/flexdca 。レシーバとしてのみ使用可能な
N1055A
低雑音の16ビット・サンプラを内蔵したN1055A TDR/ TDTモジュールは、レシーバとしてのみ使用することも可 能で、正確なオシロスコープ測定、アイ／マスク測定、ジッ タ／ノイズ測定（86100D-200/300）が行えます。N1055A と86107Aまたは86100D-PTB高精度タイムベースと組み 合わせれば、固有のランダム・ジッタが100 fs rms未満の 広帯域測定システムが実現します。 N1055Aリモート・ヘッド・モジュールでは、高性能オシロスコープ測定、 アイ／マスク測定、ジッタ／ノイズ測定も行えます。 FlexDCAを使用して、TDR/TDTシステムで作成したSパラメータを使って 波形やアイ・ダイグラムのシミュレーションを行うこともできます。N1055Aモジュールは、86100D DCA-X DCAのすべての動作モードでサ ポートされています。
仕様
デュアル／クワッド電気チャネル・モジュール チャネル・オプション （チャネル数；F＝メス；M＝オス） 32F/32M 34F/34M 52F/52M 54F/54M チャネル数2 2 4 2 4 電気チャネル帯域幅 35 GHz4 35 GHz4 35/50 GHz 遷移時間 （10 ％∼90 ％、TR＝0.35/帯域幅として求めた計算値） 10 ps 10/7 ps チャネル間スキュー ±100 ps RMSノイズ 特性 550 μV 550/950 μV スケーリング係数（1 div当たり） 最小値 1 mV/div 最大値 100 mV/div DC確度（単一マーカ） フル・スケールの±0.4 ％ ±2 mV±（（読み値−チャネル・オフセット）の4 ％）、（50 GHz） DCオフセット・レンジ （画面中央を基準にして） ±500 mV 入力ダイナミック・レンジ （チャネル・オフセットを基準にして） ±400 mV 最大入力信号 ＋2 V/−1 V 公称インピーダンス 50 Ω 電気入力3 2.92 mm（メスまたはオス） 1.85 mm（メスまたはオス） 1. モジュールは、86100D DCA-Xメインフレーム以降でサポートされています。 2. 購入後に2チャネルから4チャネルにアップグレードできます（キーサイトに返送）。 3. すべてのチャネルに同じ型のコネクタを搭載する必要があります。コネクタ・タイプはオーダ時に選択します。 4. 購入後に35 GHzから50 GHzにアップグレードできます（キーサイトに返送）。 N1055A - 3xx （35 GHz帯域幅） （N1055A - 5xx50 GHz帯域幅） TDR校正なし TDR校正あり TDR校正なし TDR校正あり ステップ立ち上がり／立ち下がり時間 （伝送、代表値） 18 ps 18 ps から調整可能 9 ps 8 psから調整可能 1. 「伝送」エッジ速度は、リモート・ヘッドの出力におけるTDRエッジ速度です。ステップ速度は、広帯域レシーバ（＞＋60 GHz）を使用したコネクタ間の測定によって検証されて います。オプション
N1055A 35/50 GHz 2/4ポートTDR/TDTリモート・ヘッド オプションを1つ選択： ｰ N1055A-32F 35 GHz、2チャネル、2.92 mm、メス ｰ N1055A-32M 35 GHz、2チャネル、2.92 mm、オス ｰ N1055A-34F 35 GHz、4チャネル、2.92 mm、メス ｰ N1055A-34M 35 GHz、4チャネル、2.92 mm、オス ｰ N1055A-52F 50 GHz、2チャネル、1.85 mm、メス ｰ N1055A-52M 50 GHz、2チャネル、1.85 mm、オス ｰ N1055A-54F 50 GHz、4チャネル、1.85 mm、メス ｰ N1055A-54M 50 GHz、4チャネル、1.85 mm、オス N1055Aに付属のアクセサリ ｰ N1027A-1CL ケーブル管理クリップ（黄、ピンク、青、緑各6個） ｰ N1027A-2CL リモート・ヘッド・クリップ2個 ｰ 8710-1765 トルク・レンチ（トルク値8 lb-in（約0.092 kg/m）、レンチ幅5/16インチ） ｰ N1027A-1CF 1.85 mm、メス用保護キャップ ｰ N1027A-1CM 1.85 mm、オス用保護キャップ ｰ N1027A-3CF 2.92 mm、メス用保護キャップ ｰ N1027A-3CM 2.92 mm、オス用保護キャップ N1055Aの別売アクセサリ ｰ N1027A-3MC N1055Aモジュール用保管ケース ｰ N1027A-3AC N1055Aモジュール用アクセサリ・ケース ｰ N1027A-1C1 同軸ケーブル1.85 mm、オス/オス、67 GHz、10 cm マルチモジュール構成には86100D-ETRが必要個別のDCAモジュール（N1045A、N1055A、86117Aなど）をレシーバとして使用し、N1055AモジュールでTDT測定を行う場合、86100D-ETRが必要です。 この構成では、86100DオプションETRによる内部配線により、モジュールを同期できます。 校正キット 電子校正（ECal）モジュール ｰ N4694A-HMM ECalモジュール、DC∼67 GHz、1.85 mm、オス-オス ｰ N4694A-HFF ECalモジュール、DC∼67 GHz、1.85 mm、メス-メス ｰ N4694A-HMF ECalモジュール、DC∼67 GHz、1.85 mm、オス-メス メカニカル校正キット ｰ 85033D 3.5 mm校正キット、30 kHz∼6 GHz ｰ 85033E 標準メカニカル校正キット、DC∼9 GHz、3.5 mm ｰ 85052B 標準メカニカル校正キット、DC∼26.5 GHz、3.5 mm ｰ 85052C 精密メカニカル校正キット、DC∼26.5 GHz、3.5 mm ｰ 85052D エコノミー・メカニカル校正キット、DC∼26.5 GHz、3.5 mm ｰ 85056A 標準メカニカル校正キット、DC∼50 GHz、2.4 mm ｰ 85056D エコノミー・メカニカル校正キット、DC∼50 GHz、2.4 mm ｰ 85056K メカニカル校正キット、DC∼50 GHz、2.4 mmおよび2.92 mm ｰ 85058B 標準メカニカル校正キット、DC∼67 GHz、1.85 mm ｰ 85058E エコノミー・メカニカル校正キット、DC∼67 GHz、1.85 mm ｰ 汎用校正キット
