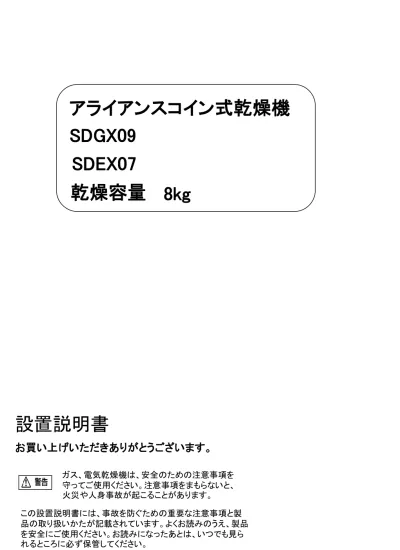

アライアンスコイン式乾燥機
設置説明書
お買い上げいただきありがとうございます。
ガス、電気乾燥機は、安全のための注意事項をSDGX09
乾燥容量 8kg
SDEX07
目次
設置する前に・・・・・・・・・・・・・・・・・・・・・3 設置手順 1 乾燥機の設置・・・・・・・・・・・・・・・・4 2 排気筒周りの設置・・・・・・・・・・・・・5 3 電源周りの設置・・・・・・・・・・・・・・・8 4 ガス管周りの設置・・・・・・・・・・・・・9 5 乾燥機設置の確認及び試運転・・12 仕様・・・・・・・・・・・・・・・・・・・・・・・・・・・・・13 寸法図・・・・・・・・・・・・・・・・・・・・・・・・・・・15設置手順
下記の手順にしたがって設置して下さい。設置する場所によっては手順が変わります。 1 乾燥機の設置 (1)設置エリア付近に乾燥機を配置します。 (2)梱包材を取り除きます。 (3)乾燥機を配置し、水平にします。 2 排気筒周りの設置 (1)排気筒を接続します 3 電源周りの設置 (1)乾燥機を電源に接続します。 4 ガス管周りの設置 (1)ガス管を接続します 5 乾燥機設置の確認 （1）乾燥機内部の汚れを拭き取ります。 （2）設置を確認します。設置する前に
設置の為の工具類 設置作業に必要な基本工具は以下の通りです。1 乾燥機の設置
(1)設置エリア付近に乾燥機を配置します。
(2)梱包材を取り除きます。 （3）乾燥機を設置し水平にします。 ・ 設置場所は、十分な給気があり、硬い床に設置して下さい。 ・ 付属品のゴム脚を取付けます。（図1） ・ 設置場所に、乾燥機が水平になるよう脚を調整します。 （図1） ・ 揮発性、可熱性の薬品をそばに置いたり、または使用しないよう ご注意ください。引火、爆発の危険性があります。 ・ 乾燥機は屋外等の風雨にさらされる所には設置しないでください。 ・ 調整脚はしっかり床についていることが必要です。 ・ 安全性、容易に点検できるよう、乾燥機と壁との空間距離をとって下さい。2 給気、排気筒周りの設置
排気筒の材料は不燃性、耐熱性、耐食性のあるものでSUS304、またはそ れと同等を使用し外部に出してください。
1 2 （1） 排気筒の接続 ・エルボは出来るだけ少なくしてください。（図2） ・排気等の接続部は、ダクトテープで固定してください。 ・排気トップにガラリ等リントがためるようなものは付けないでください。 (注) 乾燥機は、燃えやすい糸くず等がでます。発火の危険を少な くする 為、排気筒で屋外に必ず排出してください。集中ダクト方式
・ 1台毎に排気筒工事ができない時は、集中ダクト方式にできます。 （代表例 図3） ・ 静圧を測るには全ての乾燥機を運転状態にしたのち、水柱計を使用して 約60ｃｍ離れた排気筒位置で計測します。 静圧は5mmH2O以下にします。 ・ 逆流防止弁は本体に付属していません。市販のものを用意ください。 （図2）・それぞれの乾燥機からの排気筒は集中ダクトに対し、風の方向に下から又は 横から30°以下になる様に接続してください。 （図3） （図4）8 1.バックドラフト・ダンパ 2.掃除穴カバー（必須）。毎月点検します。 3.雨よけまたは掃除用曲がり管（キャップまたはスクリーンなし） 4.最少610ｍｍの屋根/地面との隙間
給気
・ 乾燥機は6.0㎥/分の排気をしています。室内にその分の空気 を屋外から供給するため、給気口を設けてください。 ・ 給気口の大きさは260㎠/台にしてください。 ・ 給気口にガラリを付ける場合は、ガラリの開口率により 有効開口面積をきめます。 ガラリの種類 開口率 スチールガラリ 木製ガラリ パンチングガラリ 50％ 40％ 30％（図4） 1.排気筒が可燃性の壁または天井を通過する場所では、開口部は地方法律 に基づいた大きさにする必要があります。 2.壁 3.最少50mmまたは地方法律の基づく隙間 4.スクリーンまたはキャップ無し 5.最少610mmの屋根/地面との隙間 6.排気出口 7.気流 8.３０度 9.掃除穴カバー・毎月点検
3 電源周りの設置
電源に関して
(図5）電源の接続は図5を参照して下さい。
この洗濯機は、100ボルト、50/60ヘルツの単相電気回路で作動するよう設計 されています。 電源コードの三つ又の接地用プラグは、定格AC100ボルト、15アンペアの分 岐した3つ口の有効な接地コンセントに直接取り付けて下さい。（図5） 洗濯機を電力に接続する場合： ・ブレーカーに負荷をかけすぎないで下さい。 ・延長コードを使用しないで下さい。 ・同一ブレーカー上で他の器具を動作させないで下さい。 ・15Aブレーカーを用意して下さい。（２）電気式乾燥機の電源接続 ・電源工事は、必ず電気工事士の資格を有する者が行なって下さい。 ・電源は単相3線式100Ｖ/200Ｖです。 ・個別のブレーカー30Ａを設けてください。線は5.5mm2の太さを使用 してください。 ・乾燥機には電源コードは付属されていません。ブレーカーと本体と の間の配線して下さい ・図6の通り配線します。 ニュートラル - L1間 100V L1 - L2間 200V ・本体に接続する電源コードの固定ねじは乾燥機に付属されています。 ・アースは必ずキャビネットに接続してください。電気設備基準に 基づき、D種接地（第3種接地）工事が必要です。 （図6）
5 ガス管周りの設置
ご使用になるガスに適したガスノズルをご使用ください。 （ご購入時にはご指定のノズルと、LPガスの場合はコンバージョンキットが 取付け済みです。） LPガスには、ノズルのほかにLPコンバージョンキットが必要ですから乾燥 機のご購入店にご相談ください。 1/2PSI（水柱計で約70cmあるいは0.07bar)以上でのガス圧試験を行う場合は、 乾燥機本体とガス管を切り離すか、本体のシャットオフバルブを閉じて下さい。 ガス接続は、原則として下記の方法に従って下さい。 （1）ガス工事は専門の工事業者に依頼して下さい。 （2）ガス栓は、乾燥機の近くに1台につき必ず1個取付けます。 （3）ガス接続工事を実施する場合はバーナー付近のガス種ラベルを確認して下さ い。熱源（ガスバーナー部）のチェック
・ 熱源チェックは、バーナー部の火の状態を確認します。 前面下部のパネルを取外すと火の状態が確認出来ます。 （重要） ガス管内に空気が残っている場合は、ガスが着火されない事があります。そ の様な場合でも約2分後にガスは着火します。 ・ 約5分間運転した後で、バーナーの炎を確認します。 軟らかくて、均一な青い炎を得るためにはエアーシャッターを調整 します。 a) エアーシャッターの止めねじをゆるめます。 b) 先端が明るい黄色の炎になるよう、エアーシャッターを左に 回転します。それから軟らかい安定した青い炎が得れるように、 ゆっくり右に回転して戻します。 c) エアーシャッターを適切に調整したのち、エアーシャッター固定ねじを締 めます。 （図6）1,5,6 （図6）6 （図6） 1. 3.1mmのパイプ栓（シャットオフﾊﾞﾙﾌﾞ） 2. 遮断弁ハンドル 3. 空気調節固定ねじ 4. 空気調整器 5. 開位置 6. 閉位置
・負荷をかけて乾燥機を試運転させ、適切に動作していること及び水平になって いることを確認して下さい。 ・乾燥機が回転する際、安定していることを確認します。 ・安定していない場合は、サイクル完了後に乾燥機の配置と水平器を参照して、 水平調整脚を再調整します。 ドラム内側のほこり拭き取り ・ 初めて乾燥機を使用する際に、中性洗剤等で湿らせた布でドラムの内側の ほこりを取除きます。
（1） 乾燥機内側の拭取り
5 乾燥機設置の確認及び試運転
（図7） （図7）乾燥容量 8kg 電源 単相 100V/50Hz 120V/60Hz モーター 出力 1/3HP 消費電力 275W(50Hz)、325W(60Hz) 電流 消火時：4.8A/50Hz, 6.5A/60Hz 着火時：;7.3A/50Hz, 9.8A/60Hz 熱源 都市ガス（11A, 12A, 13A）, LPガス 発熱量 6,300kcal/h ガス消費量 都市ガス（13A）： 0.6m3/h LPガス：0.53kg/h（7.3KW） コインタイマー コンピュータープログラム方式 コインメーター コインドロップ式 １００円硬貨使用 コイン収納枚数 １００円硬貨、５００枚 排気口径 直径： 100ｍｍ ガス管径 3/8インチ 風量 4.9m3/分(50Hz)、 6.1m3/分(60Hz) ドラム寸法 直径：660mm, 奥行：588mm ドラム回転数 43rpm(50Hz), 51rpm(60rpm) 外形寸法（幅 x 奥行 x 高さ） 683 x 711 x1,092mm 重量 64kg｛製品｝、70kg{梱包時} 庫内温度 71℃（最高） ブレーカー 15A 付属品 保証書、取扱説明書、異型ソケット、コインボックスキーx 2、 サービスキーx ２、接地アダプター x 1
仕様(SDGX09）
乾燥容量 8kg 電源 単相三線式 100V/200 50Hz、60Hz モーター 出力 1/3HP 消費電力 4775W(50Hz)、4825W(60Hz) （一段当り） 電流 ヒーターOFF時：4.8A/50Hz, 6.5A/60Hz ヒーターON時：25A/50Hz, 60Hz 熱源 電気ヒーター ヒーター部 4,500W、200V（一段当り） コインタイマー コンピュータープログラム方式 コインメーター コインドロップ式 １００円硬貨使用 コイン収納枚数 １００円硬貨、５００枚（一段当り） 排気口径 直径： 100ｍｍΦ（一段当り） 風量 4.9m3/分(50Hz)、 6.1m3/分(60Hz) ドラム寸法 直径：660mm、奥行：588mm ドラム回転数 43rpm(50Hz), 51rpm(60rpm) 外形寸法（幅 x 奥行 x 高 さ） 683 x 711 x1,943mm 重量 113kg（梱包無） 庫内温度 71℃（最高） ブレーカー 30A（一段当り）
