Agilent B1500A ユーザ・ガイド　追加情報

Agilent Technologies

Agilent B1500A

半導体デバイス・

アナライザ

ユーザ・ガイド

追加情報

Notices © Agilent Technologies 2006

No part of this manual may be reproduced in any form or by any means (including electronic storage and retrieval or translation into a foreign language) without prior agreement and written consent from Agilent Technologies, Inc. as governed by United States and international copyright laws.

Edition Edition 1, July 2006 Supports EasyEXPERT revision A.02.10. Edition 2, October 2006 Supports EasyEXPERT revision A.02.11.

Agilent Technologies, Inc. 395 Page Mill Road Palo Alto, CA 94303 USA

本書の構成 このドキュメントは Agilent B1500A ユーザ・ガイド 第 3 版への追加情報を提

供します。EasyEXPERT リビジョン A.02.11 に対応するために必要な情報が 記されています。

• 「Start EasyEXPERT ウインドウ」

本セクションを「第 4 章 EasyEXPERT を使用する」に追加してください。 • 「Test Results Data Folder Export」

本セクションの情報を「第 4 章 EasyEXPERT を使用する」内の「メイン 画面」に追加してください。

• 「C-V Sweep Measurement Setup 画面」

本セクションの情報を「第 5 章 クラシック・テストの定義」内の「C-V Sweep」に追加してください。 • 「デスクトップ EasyEXPERT」 本セクションを「第 7 章 機能の説明」内の「デスクトップ EasyEXPERT」 と差し替えてください。 • 「B1500A システムのリカバリ」と「データ バックアップとリカバリ」 これらのセクションを「第 9 章 困ったときに見てみましょう」内の同名 のセクションと差し替えてください。

Agilent B1500A ユーザ・ガイド 追加情報 3

Start EasyEXPERT ウインドウ

Start EasyEXPERT ウインドウ

Start EasyEXPERT ウィンドウは、デスクトップの Start EasyEXPERT アイコン または Start メニューの Start EasyEXPERT を選択することによって開きま す。このウインドウには、次のグラフィカル ユーザ インタフェースがあり ます。

Start EasyEXPERT このボタンは EasyEXPERT を起動します。

File メニュー Exit は、Start EasyEXPERT ウィンドウを閉じます。

Option メニュー EasyEXPERT Database は、次の 2 つの機能を提供します。 • Backup EasyEXPERT Database

EasyEXPERT データベースのバックアップに使用する EasyEXPERT Database Backup Creation ウィザードを開きます。ウィザードを用いて簡 単にバックアップの作成が行えます。所要時間はデータベースの大きさ に依存します。

• Restore EasyEXPERT Database

EasyEXPERT データベース・バックアップのリストアに使用する EasyEXPERT Database Restoration ウィザードを開きます。ウィザードを 用いて簡単にバックアップのリストアが行えます。所要時間はデータ ベースの大きさに依存します。

EasyEXPERT データベースは、セットアップ データなどを格納するフォル ダです。

Test Results Data Folder Export

Test Results Data Folder Export

このダイアログ ボックスは、テスト結果レコードを選択してから、Results > Transport Data > Folder Export... をクリックすることによって現れます。 この機能は、複数のテスト レコードをエクスポートするために使用されま す。対象となるテスト レコード、エクスポート先フォルダの名前、ファイ ル名のスタイルとファイル タイプ、を指定することによって、複数のテス ト レコードを指定フォルダにエクスポートすることができます。 Destination for Export エクスポート先のフォルダを選択します。Browse... ボタンは、フォルダの 選択に用いる Browse For Folder ダイアログ ボックスを開きます。

File Name エクスポートされるテストレコードのファイル名のスタイルを指定します。

ファイル名は、メイン画面で設定される Setup Name、Device ID、Count、 Date の値を用いて自動生成されます。それらの値にファイル名として使用 できない文字が存在する場合、その文字は自動的に _ と置き換えられます。 • Default Format に設定すると、次のスタイルでファイル名が自動生成さ

れます。ここでは拡張子は省略されています。 Setup Name[Device ID(Count);Date]

例：Id-Vd [cmos1(1) ; 1_22_2006 3_44_55 PM]

• Custom Format に設定すると、File Name Format ダイアログ ボックスで設 定したスタイルでファイル名が自動生成されます。

File Name Format ダイアログ ボックスは Settings... ボタンをクリックする ことで開きます。ダイアログ ボックスの Format フィールドに希望する スタイルを入力します。例えば、次の入力例では、Default Format と同 じスタイルになります。

例： {0} [{3}({2}) ; {1}] {0}: セットアップ名 (Setup Name)

{1}: 時間 (Date, mm_dd_yyyy hh_mm_ss AM/PM) {2}: カウント (Count)

Agilent B1500A ユーザ・ガイド 追加情報 5

Test Results Data Folder Export

File Type ファイル タイプ（データ フォーマット）を選択します。

Test Result EasyEXPERT データ フォーマット

Compressed Test Result Compressed EasyEXPERT データ フォーマット

CSV CSV フォーマット

XML Spread Sheet XML スプレッドシート フォーマット

Using XSLT XSLT フィルタを用いた専用フォーマット。下記 2 設定フィールドが有効となります。

• XML Style Sheet File Path

テスト レコードのエクスポートに使用する XML スタイル シートのファ イル名をフル パスで指定します。Browse... ボタンは、ファイルの選択 に使用可能な Select XML Style Sheet File ダイアログ ボックスを開きま す。

• Extension of Output File

エクスポートするデータ ファイルの拡張子を入力するか、xml、txt、 csv、xls から選択します。 Export フォルダ エクスポートを開始します。エクスポート完了後、このダイアロ グ ボックスは閉じます。 Cancel フォルダ エクスポートの実行をキャンセルし、ダイアログ ボックスを閉じ ます。

C-V Sweep Measurement Setup 画面

C-V Sweep Measurement Setup 画面

C-V Sweep の Measurement Setup 画面では次のボタンが有効です。

Range このボタンは、測定レンジ変更動作の設定に使用するウインドウを開きま

す。｢ CMU Range Setup ウインドウ｣を参照してください。

Advanced このボタンは、MFCMU のその他の機能の設定に使用するウインドウを開

きます。 ｢ Advanced Setup ウインドウ（C-V Sweep）｣を参照してください。

CMU Range Setup ウインドウ

このウインドウは、C-V Sweep の Measurement Setup 画面の Range ボタンをク リックすることによって開かれ、測定レンジ変更動作の設定に用いられま す。

Unit 測定に使用されるモジュール（MFCMU）。

Mode レンジ変更モード。オート (AUTO) または固定 (FIXED)。 Mode=AUTO の場合、MFCMU は最高測定分解能を提供す るレンジを自動的に選択し、測定を実行します。

Mode=FIXED の場合、MFCMU は Range フィールドに設定 されたレンジを用いて、測定を実行します。 Range 測定レンジ。このフィールドは Mode=FIXED の場合に有 効です。有効な測定レンジは測定周波数に依存します。 Table 1 を参照してください。 Table 1 有効な測定レンジ 周波数 測定レンジ ≤ 200 kHz 50 Ω, 100 Ω, 300 Ω, 1 kΩ, 3 kΩ, 10 kΩ, 30 kΩ, 100 kΩ, 300 kΩ ≤ 2 MHz 50 Ω, 100 Ω, 300 Ω, 1 kΩ, 3 kΩ, 10 kΩ, 30 kΩ ≤ 5 MHz 50 Ω, 100 Ω, 300 Ω, 1 kΩ, 3 kΩ

Agilent B1500A ユーザ・ガイド 追加情報 7

C-V Sweep Measurement Setup 画面

Advanced Setup ウインドウ（C-V Sweep）

このウインドウは、C-V Sweep の Measurement Setup 画面の Advanced ボタン をクリックすることによって開かれ、次の機能の設定に用いられます。 AC Level/DC Bias Monitor Settings 容量測定実行中にMFCMUがモニタするACレベルとDCバイアスのデータを 格納する変数を定義します。 Unit 測定に使用されるモジュール（MFCMU）。 AC Level Monitor Name AC レベルのモニタ・データを格納する変数名。 DC Bias Monitor Name DC バイアスのモニタ・データを格納する変数名。 After Measurement Settings 測定実行後のモジュール出力を保持する機能です。この機能を有効にする と、繰り返し測定またはクイック・テスト実行中に行われる測定と次の測 定との間に、出力源がバイアス出力を行います。ユーザ・ガイド「第 7 章 機能の説明」内のセクション｢バイアス保持機能｣を参照してください。 Bias Hold after

Measurement 出力保持機能 ON または OFF Output Value after

Measurement 測定後出力値。

START（掃引スタート値）または STOP( 掃引ストップ 値）。

デスクトップ EasyEXPERT

デスクトップ EasyEXPERT

Agilent B1500A には Desktop EasyEXPERT ソフトウェア CD-ROM が付属して います。 このセクションでは、次のトピックについて説明します。 • Desktop EasyEXPERT について • システム要求 • インスタレーション • 起動する前に • Desktop EasyEXPERT を起動する • Execution Mode ダイアログ ボックス • Start EasyEXPERT ウインドウ • 実行モードと GPIB 設定を変更する • EasyEXPERT データベースを移動する • Desktop EasyEXPERT のアップデート

Agilent B1500A ユーザ・ガイド 追加情報 9

デスクトップ EasyEXPERT

Desktop EasyEXPERT

について

Desktop EasyEXPERT ソフトウェアは、次の便利な機能を B1500A に追加し ます。これによって、B1500A 上でのオフライン作業を減らし、測定の稼 働率を上げることができます。

• 外部コンピュータによる B1500A の GPIB 制御（オンライン）

• 外部コンピュータにおけるテスト セットアップの作成（オフライン）

• 外部コンピュータにおけるデータ解析の実行（オフライン）

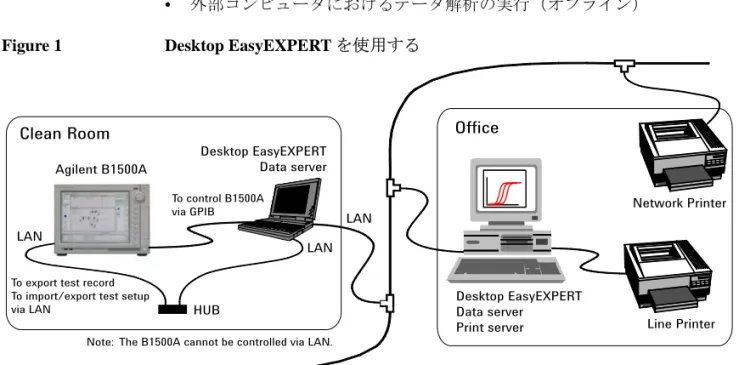

Figure 1 Desktop EasyEXPERT を使用する

NOTE Desktop EasyEXPERT は、B1500A/EasyEXPERT のほとんどの機能をサポート しています。しかしながら、ハードウェアなどの違いにより、外部コン ピュータではサポートされない機能もあります。 $JLOHQW%$ 'HVNWRS(DV\(;3(57 'DWDVHUYHU 'HVNWRS(DV\(;3(57 'DWDVHUYHU 3ULQWVHUYHU 1HWZRUN3ULQWHU /LQH3ULQWHU &OHDQ5RRP 2IILFH 7RH[SRUWWHVWUHFRUG 7RLPSRUWH[SRUWWHVWVHWXS YLD/$1 7KH%$FDQQRWEHFRQWUROOHGYLD/$1 1RWH /$1 /$1 /$1 +8% 7RFRQWURO%$ YLD*3,%

デスクトップ EasyEXPERT

システム要求

Desktop EasyEXPERT の最小システム要求を次に記します。 • プロセッサ : Intel Celeron 2 GHz • メモリ : 512 MByte DDR266 • ディスプレイ : XGA 1024×768. SXGA 1280×1024 を推奨 • ハードディスク ドライブ : C ドライブに 1 G バイトの空き容量。テスト セットアップ / 結果データのストレージ用ドライブに 10 G バイト（推 奨 30 G バイト）の空き容量 • GPIB インタフェース（オンライン実行時に必要）: Agilent 82350B 相当 • オペレーティング システム : Windows XP Professional SP2 • ソフトウェア :

• Microsoft .NET Framework Version 1.1 再配布可能パッケージ • Microsoft .NET Framework 1.1 Service Pack 1

• Agilent IO Library Suite 14.0（オンライン実行時に必要）

• Agilent T&M プログラマーズ ツールキット再配布可能パッケージ 1.1 プログラマーズ ツールキット リビジョン 2.0 はサポートされません。 NOTE 必要なソフトウェアすべてがインストールされていない場合は、ソフト ウェアを上記の順番でインストールします。 必要なソフトウェアのどれかがインストールされていない場合は、そのソ フトウェアとそれに続くソフトウェアをインストールします。例えば Microsoft .NET Framework 1.1 Service Pack 1 がインストールされていない場 合、それと IO Library（オンライン実行モードを使用する場合）、プログラ マーズ ツールキットを順にインストールします。 T&M プログラマーズ ツールキットのセットアップ完了時に IO Library がイ ンストールされていなかった場合、IO Library のインストールを促すメッ セージボックスが表示されます。オフライン実行モードだけを使用する場 合、インストールする必要はありません。

IO Library のインストールには Agilent GPIB インタフェースに付属される IO Library ソフトウェア CD-ROM を用意してください。

その他ソフトウェアのインスタレーション パッケージは Desktop EasyEXPERT Prerequisites フォルダに収められています。

Agilent B1500A ユーザ・ガイド 追加情報 11

デスクトップ EasyEXPERT

インスタレーション

Desktop EasyEXPERT をコンピュータにインストールするには、次の手順を 行います。

1. Desktop EasyEXPERT ソフトウェア CD-ROM を CD-ROM ドライブに挿入 します。 2. Setup.exe を実行し、セットアップ ウィザードの指示に従います。 3. インストールが完了するまで待ちます。 完了したら CD-ROM を取り出し ます。

起動する前に

Desktop EasyEXPERT を使用する場合、次の事柄に注意してください。 • Offline モードを使用する場合、データ インポート / エクスポート機能を 用いてセットアップ ファイルやテスト結果レコードを転送します。 • Online モードを使用する場合、B1500A 上の EasyEXPERT を停止します。

Start EasyEXPERT ウィンドウが B1500A の画面に表示されているか、 B1500A 画面の Windows タスク バーに存在している必要があります。 • Online モードを使用する場合、Desktop EasyEXPERT 以外のソフトウェ

ア、またはプログラム環境から、B1500A に制御コマンドを送ってはい けません。 • テスト定義内のGPIB IOステートメントを用いてB1500Aに制御コマンド を送ってはいけません。

Desktop EasyEXPERT を起動する

Desktop EasyEXPERT を起動するには、次の手順を行います。

1. Start EasyEXPERT アイコンをダブルクリック、または、Start > All Programs > Start EasyEXPERT をクリックします。Execution Mode ダイア ログ ボックスが開きます。

2. 実行モード Online または Offline を選択します。

Online を選択した場合は、GPIB 構成も設定します。｢ Execution Mode ダ イアログ ボックス (p. 12) ｣を参照してください。

3. OK ボタンをクリックします。Start EasyEXPERT ウィンドウが開きます。 4. Start EasyEXPERT ボタンをクリックします。

デスクトップ EasyEXPERT

Execution Mode ダイアログ ボックス

Execution Mode ダイアログ ボックスには、次のグラフィカル ユーザ インタ フェースがあります。 Online 実行モードをオンラインに設定するには、このボックスをチェックします。 次の設定フィールドが有効となります。

VISA interface ID B1500A との接続に使用する GPIB インタフェースの VISA interface ID 値を設定します。

GPIB address B1500A の GPIB アドレスを設定します。 0 から 30。

Offline 実行モードをオフラインに設定するには、このボックスをチェックします。

Start EasyEXPERT ウインドウ

Start EasyEXPERT ウィンドウには、次のグラフィカル ユーザ インタフェー スがあります。

Start EasyEXPERT このボタンは Desktop EasyEXPERT を起動します。

File メニュー Exit は、Start EasyEXPERT ウィンドウを閉じます。

Option メニュー Execution Mode は、Execution Mode ダイアログ ボックスを開きます。 EasyEXPERT Database は、次の 3 つの機能を提供します。

Backup EasyEXPERT Database:

EasyEXPERT データベースのバックアップに使用する EasyEXPERT Database Backup Creation ウィザードを開きます。ウィザードを用いて簡単 にバックアップの作成が行えます。

Restore EasyEXPERT Database:

EasyEXPERT データベース・バックアップのリストアに使用する

EasyEXPERT Database Restoration ウィザードを開きます。ウィザードを用 いて簡単にバックアップのリストアが行えます。

Move EasyEXPERT Database:

EasyEXPERT データベースの移動に使用する EasyEXPERT Database ダイア ログ ボックスを開きます。データベースの移動先となるフォルダ名を Move To フィールドに入力します。（例：C:\EasyEXPERT_user_1\database） EasyEXPERT データベースは、セットアップ データなどを格納するフォル ダです。また、動作の所要時間はデータベースの大きさに依存します。

Agilent B1500A ユーザ・ガイド 追加情報 13

デスクトップ EasyEXPERT

実行モードと GPIB 設定を変更する

Desktop EasyEXPERT の実行モードと GPIB 設定を変更するには、次の手順を 行います。

1. Start EasyEXPERT を起動します。

Execution Mode ダイアログ ボックスが表示されない場合は、Option > Execution Mode をクリックします。

Desktop EasyEXPERT が起動している場合は、それを停止して、 Start EasyEXPERT ウインドウが表示されたら、Option > Execution Mode をクリックします。

2. 実行モード Online または Offline を選択します。

Online を選択した場合は、GPIB 構成も設定します。｢ Execution Mode ダ イアログ ボックス (p. 12) ｣を参照してください。 3. 変更を設定するには、OK ボタンをクリックします。 設定変更をキャンセルするには、Cancel ボタンをクリックします。

EasyEXPERT データベースを移動する

HDD（ハードディスク ドライブ）の容量が不足した場合、大容量の HDD を 追加し、その HDD に EasyEXPERT データベースを移動します。それには 次の手順を行います。所要時間はデータベースの大きさに依存します。 1. Start EasyEXPERT を起動します。

Execution Mode ダイアログ ボックスが表示された場合は、Cancel ボタン をクリックします。

Desktop EasyEXPERT が起動している場合は、それを停止して、 Start EasyEXPERT ウインドウを表示します。

2. Option > EasyEXPERT Database > Move EasyEXPERT Database をクリック します。EasyEXPERT Database ダイアログ ボックスが表示されます。 3. Move To フィールドに、データベースの移動先となるフォルダ名を入力

します。例えば C:\EasyEXPERT_user_1\database と入力します。 4. データベースの移動を開始するには、OK ボタンをクリックします。

デスクトップ EasyEXPERT

Desktop EasyEXPERT のアップデート

Desktop EasyEXPERT のアップデートを行うには、次の手順を実行します。 実行前に、Agilent Technologies ウェブ サイトから Desktop EasyEXPERT の アップデート パッケージを入手してください。 1. Desktop EasyEXPERT が起動している場合は、それを停止します。 2. Start EasyEXPERT が起動している場合は、それを停止します。 3. C:\Program Files\Agilent\B1500\EasyEXPERT\User\1 フォルダ全体 （EasyEXPERT データベース）のコピーを作ります。 例：

CHDIR \Program Files\Agilent\B1500\EasyEXPERT\User XCOPY 1 \TEMP\EasyEXPERT\database\copy\1 4. アップデート パッケージのセットアップ プログラムを実行します。 5. ウィザードに従って、Desktop EasyEXPERT のアップデートを行います。 上記手順でアップデート（インスタレーション）が正常終了しなかった場 合は、次の手順を実行します。 1. C:\Program Files\Agilent\B1500\EasyEXPERT\User\1 フォルダ下の全データ を削除します。 2. アップデート パッケージのセットアップ プログラムを実行します。 3. ウィザードに従って、Desktop EasyEXPERT のアップデートを行います。 4. アップデートが完了したら、EasyEXPERT データベースの復元を行いま す。上記手順の例では、EasyEXPERT データベースのバックアップは C:\TEMP\EasyEXPERT\database\copy\1 フォルダ全体です。デー タベースを復元するには、このフォルダ内のデータを使用します。

• Desktop EasyEXPERT のリビジョンが A.02.10 以前の場合

「データベース再構築ツール」が必要です。Agilent Technologies ウェ ブ サイトから入手してください。実行方法については、ツールに添 付される readme テキスト・ファイルを参照してください。

• Desktop EasyEXPERT のリビジョンが A.02.11 以降の場合 a. Start EasyEXPERT を起動します。

b. Start EasyEXPERT ウィンドウの Option > EasyEXPERT Database > Restore EasyEXPERT Database をクリックします。

Agilent B1500A ユーザ・ガイド 追加情報 15 B1500A システムのリカバリ

B1500A システムのリカバリ

B1500A のシステムに異常を発見した場合、B1500A システムのリカバリを 実行してください。 • システムのリカバリ • データベースの初期化 • EasyEXPERT のアップデート • データベースの復元 NOTE

システム リカバリを開始する前に

システム リカバリに続けて EasyEXPERT のアップデートを実施する場合は、 Agilent Technologies ウェブ サイトから EasyEXPERT のアップデート パッ ケージを入手してください。 システム リカバリを実施することによって、B1500A の C ドライブは、納入 時（工場出荷時）の状態に戻されます。大切なデータの消失を避けるため に、C ドライブ内のデータをバックアップしておくことをお勧めします。 ｢バックアップすべきデータ領域 (p. 19) ｣および｢その他データのバックアッ プ (p. 21) ｣を参照してください。

B1500A システムのリカバリ

システムのリカバリ

B1500A システムをリカバリするには、次の手順を実行します。 1. B1500A の Standby スイッチをオフします。

2. B1500A の USB ポートから、すべてのデバイスを取り外します。 3. B1500A の USB ポートのひとつに USB キーボードを接続します。 4. B1500A の Standby スイッチをオンします。

5. 起動システム選択メニューにおいて、Agilent Recovery System を選択し、 Enter キーを押します。システムの選択には、矢印キーを使用します。 コマンド プロンプトが起動して、次の表示を行います。

Agilent Technologies System Utilities Recovery Options

Choose one of the following:

---1. Recover Factory Backup Image. 2. Update System.

3. Exit

---Enter a Choice:

6. Enter a Choice: に対して 1 を入力し、Enter キーを押します。 C ドライブへの上書き許可を求めるメッセージが表示されます。 ここで、1 の代わりに 3 を入力すると、リカバリは中止され、B1500A は 再起動を行います。2 の入力は無効です。 7. C ドライブへの上書き許可を求めるメッセージに対して 1 を入力し、 Enter キーを押します。システム リカバリが開始されます。 システム リカバリが正常終了すると、B1500A は再起動を行います。 8. 「データベースの初期化 (p. 17)」を実行します。 9. EasyEXPERT のアップデートを実施する場合は、「EasyEXPERT のアップ デート (p. 17)」を実行します。 10.「データベースの復元 (p. 18)」を実行します。

Agilent B1500A ユーザ・ガイド 追加情報 17 B1500A システムのリカバリ

データベースの初期化

EasyEXPERT データベースを初期化するには、次の手順を実行します。こ の作業によって、EasyEXPERT を使用できるようになります。 1. Start EasyEXPERT を停止します。 2. D:\Agilent\EasyEXPERT\1 フォルダ（EasyEXPERT データベース）の名前 を変更します。 例： CHDIR /D D:\Agilent\EasyEXPERT RENAME 1 1-backup 3. D:\Agilent\EasyEXPERT\1 フォルダを作成します。 例： MKDIR 1 4. D:\Agilent\EasyEXPERT\Copy of 1 フォルダ内の全ファイルとフォルダを コピーし、D:\Agilent\EasyEXPERT\1 フォルダに貼り付けします。 例： CHDIR Copy of 1 COPY * ..\1

EasyEXPERT のアップデート

EasyEXPERT のアップデートを実施するには、次の手順を実行します。 1. EasyEXPERT アップデート パッケージのセットアップ プログラムを実 行します。 2. ウィザードに従って、EasyEXPERT のアップデートを行います。

B1500A システムのリカバリ

データベースの復元

EasyEXPERT データベースを復元するには、次の手順を実行します。 上記「データベースの初期化 (p. 17)」の例では、EasyEXPERT データベース のバックアップは D:\Agilent\EasyEXPERT\1-backup フォルダ全体で す。データベースを復元するには、このフォルダ内のデータを使用します。 • EasyEXPERT のリビジョンが A.02.10 以前の場合 「データベース再構築ツール」が必要です。Agilent Technologies ウェブ サイトから入手してください。実行方法については、ツールに添付され る readme テキスト・ファイルを参照してください。 • EasyEXPERT のリビジョンが A.02.11 以降の場合 1. Start EasyEXPERT を起動します。

2. Start EasyEXPERT ウィンドウの Option > EasyEXPERT Database > Restore EasyEXPERT Database をクリックします。

3. EasyEXPERT Database Restoration ウィザードの指示に従って、 EasyEXPERT データベースを復元します。

Agilent B1500A ユーザ・ガイド 追加情報 19 データ バックアップとリカバリ

データ バックアップとリカバリ

ハード ディスク ドライブ (HDD) の予期せぬトラブル、作業ミス、誤動作な どによる、大切なデータの消失というリスクを極力少なくするために、可 能な限り頻繁にデータのバックアップを行いましょう。 • バックアップすべきデータ領域 • データベースのバックアップ • データベースのリカバリ • その他データのバックアップ • その他データのリカバリ

バックアップすべきデータ領域

次のデータ領域のバックアップを作成してください。 • EasyEXPERT データベース（D:\Agilent\EasyEXPERT フォルダ下） D:\Agilent\EasyEXPERT\1

• 個人用フォルダ（C:\Documents and Settings フォルダ下） 例：

C:\Documents and Settings\B1500user

• その他、バックアップすべきデータを格納しているフォルダ

また、EasyEXPERT や Desktop EasyEXPERT からエクスポートされたデータ を格納しているフォルダのバックアップも必要に応じて作成してください。 NOTE

バックアップ作成先ドライブ

バックアップは、十分な空き容量があり、B1500A から直接書き込むことの できるデバイス（D ドライブ、USB メモリ、USB インタフェースの HDD など）の上に作成してください。 B1500A の内部記憶デバイス（C ドライブ、D ドライブ）にバックアップを 作成した場合は、作成されたバックアップを外部記憶デバイスまたはバッ クアップ メディア（CD-ROM、CD-RW、USB メモリなど）にコピーして ください。

データ バックアップとリカバリ

データベースのバックアップ

EasyEXPERT データベースのバックアップを作成するには、次の手順を実 行します。

1. Start EasyEXPERT を起動します。

2. Start EasyEXPERT ウィンドウの Option > EasyEXPERT Database > Backup EasyEXPERT Database をクリックします。

3. EasyEXPERT Database Backup Creation ウィザードの指示に従って、 EasyEXPERT データベースのバックアップを D ドライブに作成します。 作成されるバックアップ ファイルの拡張子は xdb です。 4. xdb ファイルを外部記憶デバイスまたはバックアップ メディアにコピー します。 例： COPY EasyEXPERT_backup_1.xdb F:\

データベースのリカバリ

EasyEXPERT データベースをリカバリするには、次の手順を実行します。 1. xdb ファイルを D ドライブにコピーします。 2. Start EasyEXPERT を起動します。

3. Start EasyEXPERT ウィンドウの Option > EasyEXPERT Database > Restore EasyEXPERT Database をクリックします。

4. EasyEXPERT Database Restoration ウィザードの指示に従って、 EasyEXPERT データベースのリカバリを行います。

Agilent B1500A ユーザ・ガイド 追加情報 21 データ バックアップとリカバリ

その他データのバックアップ

EasyEXPERT データベース以外のデータのバックアップを作成するには　 次の方法があります。いずれかの方法でバックアップを作成してください。 • Windows 付属のバックアップ プログラムを使用する

1. Start > All Programs > Accessories > System Tools > Backup をクリックし ます。 2. Backup or Restore ウィザードの指示に従って、バックアップ ファイ ルを D ドライブに作成します。作成されるバックアップ ファイルの 拡張子は bkf です。 3. bkf ファイルを外部記憶デバイスまたはバックアップ メディアにコ ピーします。 例： COPY Mydata_backup_1.bkf F:\ • バックアップ対象フォルダ全体を圧縮する 1. 対象となるフォルダ全体の圧縮ファイルを D ドライブに作成します。 2. 圧縮ファイルを外部記憶デバイスまたはバックアップ メディアにコ ピーします。 例： COPY Mydata_backup_1.zip F:\ • バックアップ対象フォルダ全体をコピーする 1. 外部記憶デバイス（USB インタフェースの HDD など）を B1500A に接 続します。 2. 対象となるフォルダ全体を、そのデバイスにコピーします。 例：

データ バックアップとリカバリ

その他データのリカバリ

バックアップの作成方法によって、バックアップのリカバリ方法は異なり ます。いずれかの方法でリカバリを行ってください。 • Windows 付属のバックアップ プログラムを用いて作成されている場合 1. bkf ファイルを D ドライブにコピーします。

2. Start > All Programs > Accessories > System Tools > Backup をクリックし ます。 3. Backup or Restore ウィザードの指示に従って、bkf ファイルの復元 （リカバリ）を実行します。 • フォルダ全体が圧縮されている場合 1. 圧縮ファイルを D ドライブにコピーします。 2. 元のフォルダとは別の場所で、圧縮ファイルを解凍します。 3. 解凍したフォルダ内のデータを元のフォルダにコピーします。 • フォルダ全体がコピーされている場合 1. フォルダ全体を D ドライブにコピーします。 例：

XCOPY F:\Backup_user_1 Backup_user_1 2. 元のフォルダを削除します。

例：

RMDIR /S Folder_user_1

3. フォルダ名を元の名前に変更します。 例：
