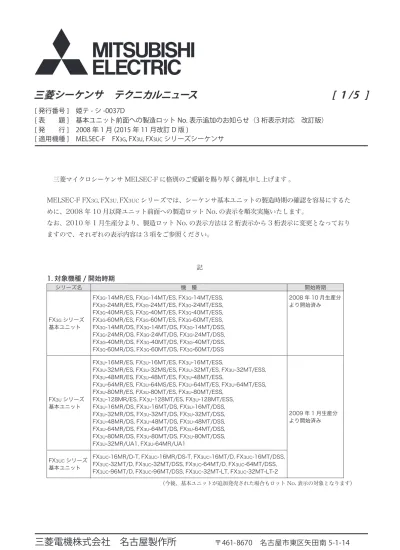

三菱シーケンサ テクニカルニュース
[ 1 /5 ]
菱マイクロシーケンサ MELSEC-F 格別
愛顧を賜 厚く御礼申し
ます ｡
MELSEC-F FX
3G,
FX
3U,
FX
3UC
シリーズ
シーケンサ基本ユニット 製造時期 確認を容易 す
2008 年 10 月以降ユニット前面へ 製造ロット No. 表示を 次実施い します
2010 年 1 月生産分
製造ロット No. 表示方法 2 桁表示
3 桁表示 変更
っ
ます
表示内容 3 を 参照く
い
記
1. 対象機種 / 開始時期
シリ ズ名
機 種
開始時期
FX
3Gシリ ズ
基本ユニット
FX
3G-14MR/ES, FX
3G-14MT/ES, FX
3G-14MT/ESS,
FX
3G-24MR/ES, FX
3G-24MT/ES, FX
3G-24MT/ESS,
FX
3G-40MR/ES, FX
3G-40MT/ES, FX
3G-40MT/ESS,
FX
3G-60MR/ES, FX
3G-60MT/ES, FX
3G-60MT/ESS,
FX
3G-14MR/DS, FX
3G-14MT/DS, FX
3G-14MT/DSS,
FX
3G-24MR/DS, FX
3G-24MT/DS, FX
3G-24MT/DSS,
FX
3G-40MR/DS, FX
3G-40MT/DS, FX
3G-40MT/DSS,
FX
3G-60MR/DS, FX
3G-60MT/DS, FX
3G-60MT/DSS
2008 年 10 月生産分
より開始済み
FX
3Uシリ ズ
基本ユニット
FX
3U-16MR/ES, FX
3U-16MT/ES, FX
3U-16MT/ESS,
FX
3U-32MR/ES, FX
3U-32MS/ES, FX
3U-32MT/ES, FX
3U-32MT/ESS,
FX
3U-48MR/ES, FX
3U-48MT/ES, FX
3U-48MT/ESS,
FX
3U-64MR/ES, FX
3U-64MS/ES, FX
3U-64MT/ES, FX
3U-64MT/ESS,
FX
3U-80MR/ES, FX
3U-80MT/ES, FX
3U-80MT/ESS,
FX
3U-128MR/ES, FX
3U-128MT/ES, FX
3U-128MT/ESS,
FX
3U-16MR/DS, FX
3U-16MT/DS, FX
3U-16MT/DSS,
FX
3U-32MR/DS, FX
3U-32MT/DS, FX
3U-32MT/DSS,
FX
3U-48MR/DS, FX
3U-48MT/DS, FX
3U-48MT/DSS,
FX
3U-64MR/DS, FX
3U-64MT/DS, FX
3U-64MT/DSS,
FX
3U-80MR/DS, FX
3U-80MT/DS, FX
3U-80MT/DSS,
FX
3U-32MR/U・1, FX
3U-64MR/U・1
2009 年 1 月生産分
より開始済み
FX
3UCシリ ズ
基本ユニット
FX
3UC-16MR/D-T, FX
3UC-16MR/DS-T, FX
3UC-16MT/D, FX
3UC-16MT/DSS,
FX
3UC-32MT/D, FX
3UC-32MT/DSS, FX
3UC-64MT/D, FX
3UC-64MT/DSS,
FX
3UC-96MT/D, FX
3UC-96MT/DSS, FX
3UC-32MT-LT, FX
3UC-32MT-LT-2
今後 基本ユニット 追加発売
場合 ロット No. 表示 対象
ます
[ 発行番号 ] 姫テ - シ -0037D
[ 表 題 ] 基本ユニット前面への製造ロット No. 表示追加のお知らせ （3 桁表示対応 改訂版）
[ 発 行 ] 2008 年 1 月 (2015 年 11 月改訂 D 版 )
三菱シーケンサ テクニカルニュース
[ 2 /5 ]
[発行番号] 姫テ - シ -0037D
3. 表示位置と表示内容
基本ユニット前面 右
記 製造ロット No. を表示します
シーケンサを取 外す
く製造ロット No. 確認
う
ます
外形図 FX
3G-40MT/ES 例です
LOT □□□
LOT 8X
FX
3G
シリーズ
L O T 8 X
〔製造ロット No. 表示例（2008 年 10 月製造の場合）〕
西暦の下 1 桁
8：2008 年
9：2009 年
1： 1 月
2： 2 月
・
・
・
・
・
9： 9 月
X：10 月
Y：11 月
Z：12 月
L O T 1 0 1
〔製造ロット No. 表示例
（2010 年 1 月製造の場合）
〕
西暦の下 2 桁
10：2010 年
11：2011 年
1： 1 月
2： 2 月
・
・
・
・
・
9： 9 月
X：10 月
Y：11 月
Z：12 月
例 .2008 年 10 月～ 2009 年 12 月生産分の基本ユニット
三菱シーケンサ テクニカルニュース
[ 3 /5 ]
[発行番号] 姫テ - シ -0037D
外形図 FX
3U-48MT 例です
外形図 FX
3UC-32MT/D 例です
外形図 FX
3UC-32MT-LT 例です
LOT □□□ LOT □□□LOT □□□
FX
3U
シリーズ
FX
3UC
シリーズ
■ 製造ロット No. の確認方法は前ページの FX
3Gシリーズの説明をご参照ください。
三菱シーケンサ テクニカルニュース
[ 4 /5 ]
[発行番号] 姫テ - シ -0037D
改訂履歴
副番
発行年月
改訂内容
・
2008 年 1 月
初版作成
ー
2009 年 1 月
FX3U/FX3UC を追記
C
2012 年 8 月
ロット No. を 3 桁表示に変更 機種追加 形名修正
