1

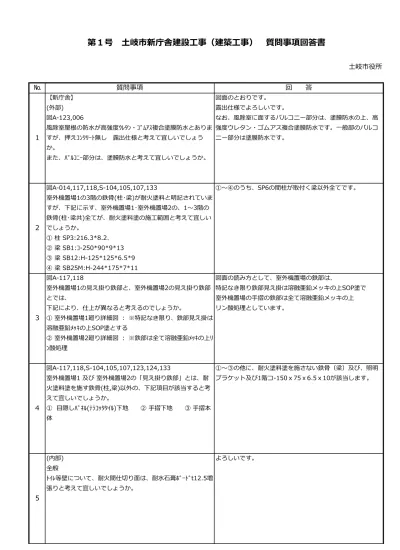

【新庁舎】 (外部) 図A-123,006
⾵除室屋根の防⽔が⾼強度ｳﾚﾀﾝ・ｺﾞﾑｱｽ複合塗膜防⽔とありま すが、押えｺﾝｸﾘｰﾄ無し 露出仕様と考えて宜しいでしょう か。
また、ﾊﾞﾙｺﾆｰ部分は、塗膜防⽔と考えて宜しいでしょうか。
図面のとおりです。 露出仕様でよろしいです。
なお、⾵除室に面するバルコニー部分は、塗膜防⽔の上、⾼ 強度ウレタン・ゴムアス複合塗膜防⽔です。⼀般部のバルコ ニー部分は塗膜防⽔です。
2
図A-014,117,118,S-104,105,107,133
室外機置場1の3階の鉄⾻(柱･梁)が耐⽕塗料と明記されていま すが、下記に⽰す、室外機置場1･室外機置場2の、1〜3階の 鉄⾻(柱･梁共)全てが、耐⽕塗料塗の施⼯範囲と考えて宜しい でしょうか。
① 柱 SP3:216.3*8.2、 ② 梁 SB1:ｺ-250*90*9*13 ③ 梁 SB12:H-125*125*6.5*9 ④ 梁 SB25M:H-244*175*7*11
①〜④のうち、SP6の間柱が取付く梁以外全てです。
3
図A-117,118
室外機置場1の⾒え掛り鉄部と、室外機置場2の⾒え掛り鉄部 とでは、
下記により、仕上が異なると考えるのでしょうか。
① 室外機置場1廻り詳細図 ︓ ※特記なき限り、鉄部⾒え掛は 溶融亜鉛ﾒｯｷの上SOP塗とする
② 室外機置場2廻り詳細図 ︓ ※鉄部は全て溶融亜鉛ﾒｯｷの上ﾘ ﾝ酸処理
図面の読み方として、室外機置場の鉄部は、
特記なき限り鉄部⾒え掛は溶融亜鉛メッキの上SOP塗で 室外機置場の手摺の鉄部は全て溶融亜鉛メッキの上 リン酸処理としています。
4
図A-117,118,S-104,105,107,123,124,133
室外機置場1 及び 室外機置場2の「⾒え掛り鉄部」とは、耐 ⽕塗料塗を施す鉄⾻(柱,梁)以外の、下記項⽬が該当すると考 えて宜しいでしょうか。
① ⽬隠しﾊﾟﾈﾙ(ﾃﾗｺｯﾀﾀｲﾙ)下地 ② 手摺下地 ③ 手摺本 体
①〜③の他に、耐⽕塗料塗を施さない鉄⾻（梁）及び、照明 ブラケット及び1階コ-150ｘ75ｘ6.5ｘ10が該当します。
5
(内部) 全般
ﾄｲﾚ等壁について、耐⽕間仕切り面は、耐⽔⽯膏ﾎﾞｰﾄﾞt12.5増 張りと考えて宜しいでしょうか。
6
図A-101,156
1階ﾗｳﾝｼﾞ、自販機ｺｰﾅｰ、多⽬的ｽﾍﾟｰｽ1･2、ﾎｰﾙ1･収納ｽﾍﾟｰｽ、 廊下2の床下地について、下記の様に相違しています。 FAﾌﾛｱ範囲図を正と考えて宜しいでしょうか。
① 部仕上表 1階 ﾗｳﾝｼﾞ︓鋼製床 ② 1階FAﾌﾛｱ範囲図 ︓FAﾌﾛｱB
よろしいです。
なお、相談室3、廊下3の鋼製床も同様にFAフロアと 読んでください。
7
図A-102,157
2階理事者控室床下地について、下記の様に相違しています。 FAﾌﾛｱ範囲図を正と考えて宜しいでしょうか。
① 内部仕上表 理事者控室︓FAﾌﾛｱ ② 2階FAﾌﾛｱ範囲図 ︓鋼製床B
鋼製床Bです。なお、会議室4も同様鋼製床Bです。
8
図A-103,158
3階FAﾌﾛｱ範囲図に於いて、電算室の床FAﾌﾛｱが凡例に有りま せん。FAﾌﾛｱEと考えて宜しいでしょうか。
よろしいです。
9
図A-141
議会ﾛﾋﾞｰ壁仕上げ範囲について、13,C通りに天然木化粧合板 の開始表⽰が有りますが、終了部分の表⽰が有りません。15 通り-550mmまでと考えて宜しいでしょうか。
よろしいです。
10
図A-021
図A-021 D-78に於いて、階段蹴込の仕上げ･下地を御指⽰下 さい。
11
図A-102,157
2階議場の床下地について、下記の様に相違しています。 FAﾌﾛｱ範囲図を正と考えて宜しいでしょうか。
① 内部仕上表 2階 議場︓FAﾌﾛｱ ② 2階FAﾌﾛｱ範囲図 ︓鋼製床A
よろしいです。
12
図A-104,123
階段2 2階床仕上げについて、下記の様に相違しています。 階段詳細図を正と考えて宜しいでしょうか。
① 内部仕上表 その4︓床ﾀｲﾙ ② 階段2詳細図 A部︓ﾌﾛｰﾘﾝｸﾞ t=15
仕上表のとおり、通路部分は床タイルが正です。なお、仕上 表において通路部分は1〜3階になります。
13
図A-121,008
階段踏面ﾌﾛｰﾘﾝｸﾞ ｱ15は、ﾌﾛｰﾘﾝｸﾞA ｱ18 と同仕様と考えて宜 しいでしょうか。
フローリング材15ｍｍ+クッション材3ｍｍで総厚18ｍｍで す。
14
図A-105,124
配管ﾋﾟｯﾄ内仕上げについて、下記の様に考えて宜しいでしょ うか。
① 床:ｺﾝｸﾘｰﾄ⾦鏝 素地 ② 壁: 打放補修 B種 ③天井:PF板 t25
よろしいです。
15
図A-115
ﾎｰﾙ1及び、執務ｽﾍﾟｰｽ1の注意喚起床材について、 全体的な配置を御指⽰下さい。
16
図A-018
D-22の軽鉄下地 片面⼯法について、 床〜天井までと考えて宜しいでしょうか。
よろしいです。
17
図A-018,168
⼩屋裏3〜6,B〜D通り間の間仕切りについて、 耐⽕間仕切りと考えて宜しいでしょうか。
よろしいです。
18
図A-103,148,151,152 3階公室について、
仕上表備考欄に 収納棚 と有りますが、平面詳細図、展開図等 に⾒受けられません。
該当無しと考えて宜しいでしょうか。
必要でしたら、寸法･材質･仕上･箇所数等の詳細を御指⽰下さ い。
よろしいです。
19
図A-103,150 3階電算室について、
仕上表備考欄に 機械設備基礎 と有りますが、平面詳細図に⾒ 受けられません。
該当無しと考えて宜しいでしょうか。
よろしいです。
20
図A-019,163
下がり壁木製⾒切の断面寸法について、 下記の様に相違しています。
図A-019 D-54を正と考えて宜しいでしょうか。 ・ 共通部分詳細図 その3 D-54 ︓H30×W50 ・ 1階天井伏図 ▼W ︓H30×W100
21
図A-018,025,140
2階 相談室7,8廻りの遮音壁について、
図A-025 D-107ではｽﾀｯﾄﾞ配置が千鳥となっています。 遮音壁で、他に千鳥配置部分がありましたら、範囲を御指⽰ 下さい。
3階会議室5・6もD-107に準じます。
ほかにA018耐⽕遮音壁が千鳥配置になります。
22
図A-101,106
1階 市⺠ﾛﾋﾞｰの仕上げについて、ﾎｰﾙ1に倣って宜しいでしょ うか。
よろしいです。
23
図A-101〜103
男⼥⼦ﾄｲﾚ1〜6仕上表備考に於いて、
ﾌｯｸと有りますが、⼤便器ﾌﾞｰｽ毎に1ヶ所と考えて宜しいで しょうか。
よろしいです。
24
図A-126,130
便所補助手摺LGS面の下地補強はｽﾁｰﾙﾊﾟﾈﾙ PL-1.6と考えて宜 しいでしょうか。
設計書のとおり、角材で補強です。
25
図A-121
6通り廻り断面詳細図に於いて、
RSL部に吊材受材と有りますが、取付ﾋﾟｯﾁ･範囲を御指⽰下さ い。
26
図A-101
下記部屋の仕上表備考欄に集密書架と明記されていますが、 詳細が不明です。
それぞれ、詳細を御指⽰下さい。
① 1階業務ｻﾎﾟｰﾄｿﾞｰﾝ1 集密書架、耐⽕集密書架 ② 1階業務ｻﾎﾟｰﾄｿﾞｰﾝ1' 集密書架
①・②の集密書架は取止めになりました。 耐⽕集密書架は、A009参照。
27
図A-102,142
内部仕上表 その2 正副議⻑室の備考欄に明記されている、 収 納棚の仕様が不明です。
詳細を御指⽰下さい。
収納棚は別途⼯事になりました。
28
図A-184
議場 議員机の数量が、ﾘｽﾄとｷｰﾌﾟﾗﾝとで異なります。 ｷｰﾌﾟﾗﾝの数量を正と考えて宜しいでしょうか。
① 議員机 2⼈⽤ 床固定式(段無し) ﾘｽﾄ︓3 ⇔ ｷｰﾌﾟﾗﾝ︓1 ② 議員机 2⼈⽤ 床固定式(段付き) ﾘｽﾄ︓6 ⇔ ｷｰﾌﾟﾗﾝ︓8
リストの数が正です。
29
(建具)
図A-173〜176
SD鋼製建具枠、及びLD･HLD軽量鋼製建具枠の仕上はSOP塗 装で統⼀と考えて宜しいでしょうか。
建具表でSOP仕上の建具は枠もSOP塗装で、 化粧鋼板等その他仕上げの建具は焼付塗装です。
30
図A-176,166〜168 LD-218について、
建具表には明記されていますが、1〜3階建具伏図に⾒受けら れません。
設置場所 並びに 数量を御指⽰下さい。
31
(構造)
図S-002設計書
鉄⾻耐⽕塗料塗において構造特記は平滑仕上とありますが設 計書は注記が無くﾕｽﾞ肌のように思われます。
ﾕｽﾞ肌（ﾛｰﾗｰ仕上）と考えて宜しいでしょうか。
図面の通り、平滑仕上としてください。
32
図 S-136
ﾊｰﾌPcaｽﾗﾌﾞの⼯場製作にあたり、別途電気･機械設備におけ るﾊｰﾌPCｽﾗﾌﾞへの打込ｲﾝｻｰﾄ，ｽﾘｰﾌﾞ，開⼝の数量を御指⽰願 います。
電気・機械設備図及び各標準仕様書をもとに施⼯者側で判断 ください。
33
【渡り廊下】 (外部) 図A-201,203
渡り廊下の竪樋の箇所数は、2ヶ所と考えて宜しいでしょう か。
よろしいです。
34
図A-010,201
ｴｷｽﾊﾟﾝｼｮﾝｼﾞｮｲﾝﾄ⾦物のｶﾊﾞｰは、嵌合方式とする事が可能と考 えて宜しいでしょうか。
A010記載の通り、カバーはビス止めとし、 嵌合方式は不可とします。
35
(内部)
図A-201, 203, S-206
渡り廊下の天井⾼さが、内部仕上表にはCH2,562〜2,750と 明記されていますが、断面詳細図と鉄⾻詳細図を優先して、 CH2,372〜2,560と考えて宜しいでしょうか。
36
図A-201, 設計書
渡り廊下の内部天井において、設計書には計上されていませ んが、内部仕上表により、捨て張ﾘのGB-R 9.5 が必要と考え て宜しいでしょうか。
設計書が正で捨て貼りは不要です。
37
【公⽤⾞⾞庫, 屋外倉庫1, 屋外倉庫2 共通事項】 (外部)
図A-007, 304,308,設計書
屋根折版の裏貼が、(共通)特記仕様書その3には、厚さ:5mm 30分耐⽕と明記されていますが、外壁廻り詳細図、天井伏 図、及び設計書により、発泡ﾎﾟﾘｽﾁﾚﾝﾌｫｰﾑ 厚さ4.0mmと考え て宜しいでしょうか。
よろしいです。
38
図A-302,304,設計書
屋根折版外周の包みﾊﾟﾈﾙは、⽔下以外の三方向に設けると考 えて宜しいでしょうか。
四方向に設けます。
39
図A-304,設計書
鉄⾻梁貫通部の開⼝塞ぎが、設計書ではｱﾙﾐ t2 ｱﾙﾏｲﾄ と明記 されていますが、外壁廻り詳細図により、ｱﾙﾐﾊﾟﾈﾙ t2 電解二 次着色 と考えて宜しいでしょうか。
よろしいです。
40
(内部)
図A-304,設計書
軒裏(隠蔽部) 鉄⾻梁貫通部の開⼝塞ぎが、設計書ではｱﾙﾐ t2 と明記されていますが、外壁廻り詳細図により、St t2.0 と考 えて宜しいでしょうか。
41
【公⽤⾞⾞庫】 (外部)
図A-304,308
⽔下側 aA通-b1〜b3通添いの軒天は、折板裏 顕しとして、 LGS+ｹｲｶﾙ板+EP塗は不要と考えて宜しいでしょうか。
必要です。
42
(内部)
図A-303,307,設計書
公⽤⾞⾞庫の、⾞庫1と⾞庫2の間仕切壁の仕上塗装が、平面 詳細図ではDP-Aと明記されていますが、内部仕上表と設計書 を優先して、EP塗と考えて宜しいでしょうか。
よろしいです。
43
(構造)
図S303〜307図
公⽤⾞⾞庫の、腰壁W18 配筋、厚さ等が不明です。御指⽰下 さい。
S004図に記載のW18です。
44
図A-304, 307,S-305
南面の、AW-1の開⼝補強材が、構造図と意匠図では相違し ますが、構造図に依ると考えて宜しいでしょうか。 開⼝補強(ﾀﾃ) 構造図 a:100*100*3.2⇔意匠図 □-100*100*2.3 開⼝補強(ﾖｺ) 構造図 d:L-75*75*6⇔意匠図 L-75*125*7
構造図を正として下さい。
45
図A-307,S-305
南面の、AW-1の開⼝補強材(ﾖｺ)は、
5ヶ所共 L-75*75*6 と考えて宜しいでしょうか。 5ヶ所中、1ヶ所のみ L-65*65*6 と明記されています。
46
【屋外倉庫1】 (外部) 図A304, 308
⽔下側 aA´通-a1〜a5通添いの軒天は、折板裏 顕しとして、 LGS+ｹｲｶﾙ板+EP塗は不要と考えて宜しいでしょうか。
必要です。
47
(内部) 図A-303, 306
中央監視室の床 H100, H200 の鋼製床面の仕上が、平面詳細 図その1では、ﾋﾞﾆﾙ床ｼｰﾄと明記されていますが、
仕上表を優先して、ﾋﾞﾆﾙ床ﾀｲﾙ貼と考えて宜しいでしょうか。
よろしいです。
48
図A-008, 303,306
ﾋﾞﾆﾙ床ｼｰﾄA, B 及び、ﾋﾞﾆﾙ床ﾀｲﾙA, B, C の種別(ﾒｰｶｰ･品番) を
御指⽰下さい。
A008を参照してください。
49
図A303, 304,306
防災倉庫 と 資源回収ｽﾃｰｼｮﾝの間仕切壁は、 ① FL±0〜FL+60までが⽴上ﾘ ｺﾝｸﾘｰﾄ、
② FL+60〜FL+2400(f □-100*100*6.0 下端)までがLGS W65 + GB-S 12.5 + FK6 (両面二重貼) + EP塗、
③ 鋼製棚床 FL+2500以上はOPEN と考えて宜しいでしょうか。
よろしいです。
50
図A304, 308
天井伏図の ﾁｪｯｶｰﾌﾟﾚｰﾄ素地 から判断しまして、資源回収ｽﾃｰ ｼｮﾝの棚床ﾁｪｯｶｰPLのSOP塗仕上は不要(錆止塗装のまま)と考 えて宜しいでしょうか。
51
図A019, 303, 308, 設計書
屋外倉庫1の内部天井において、天井伏図には、ﾛｯｸｳｰﾙ化粧吸 音板(DR9)の捨張ﾘ(GB-R 9.5)が明記れていますが、内部仕 上表にも設計書にも、明記(計上)はされていません。 捨張ﾘは不要で、ﾛｯｸｳｰﾙ化粧吸音板は直張ﾘ⽤とすると考えて 宜しいでしょうか。
よろしいです。
52
図A306
下足棚の詳細図は、BとCの2種類ありますが、平面詳細図そ の1には、中央監視室の玄関、控室の玄関の下足箱は共に B と明記されています。仕上表を優先しまして、中央監視室の 玄関の下足箱は、下足棚のCﾀｲﾌﾟとすると考えて宜しいで しょうか。
よろしいです。
53
(建具)
図A302, 303,304
控室玄関の天井⾼さ 2,800 に対しまして、AD-02の⾼さが 3,000有り、矩計図上において⾼さ関係が納まっていませ ん。
AD-02の⾼さと形状は、欄間FIX+無⽬の無い、H2400の片 引き⼾と考えて宜しいでしょうか。
A304のC-Cʼ断面の通り、欄間部はアルミパネルであり 片引き⼾の上枠（無⽬）に下がり壁が取りつく納まりです。
54
図A303, 009
片引き上吊⼾ HLD-1,2の表面仕上材 木質系化粧ｼｰﾄの、 参考ﾒｰｶｰ・参考品番を御指⽰下さい。
参考メーカー︓三和シャッター 参考品番︓木楽同等
55
図A303, 306
OS-1のW寸法が、平面詳細図その1では 3,200mm となって いますが、建具表の 3,120mm を優先すると考えて宜しいで しょうか。
56
(構造) 図S303〜307
屋外倉庫1の、腰壁W18 配筋、厚さ等が不明です。御指⽰下 さい。
S004図に記載のW18です。
57
図A304, S302
資源回収ｽﾃｰｼｮﾝの、棚床ﾁｪｯｶｰPLの厚さは、構造図を優先し まして、4.5mmと考えて宜しいでしょうか。
意匠図には、3.2mmと明記されています。
よろしいです。
58
【屋外倉庫2】
(内部, 外部, 構造 共通事項) 図A305, S305
鉄⾻梁(⽔上, ⽔下)の天端⾼さが、意匠図と構造図とでは 170mm相違します。構造図を正とすると考えて宜しいで しょうか。
⽔上梁天端:意匠図 FL+4,575 ⇔ 構造図 FL+4,745 ⽔下梁天端:意匠図 FL+3,800 ⇔ 構造図
FL+3,970(=4,745-775)
意匠図を正として下さい。
59
(外部) 図A305, 308
⽔下側 cA通-c1〜c4通の軒天は、折板裏 顕しとして、 LGS+ｹｲｶﾙ板+EP塗は不要と考えて宜しいでしょうか。
必要です。
60
(構造) 図S303〜307
屋外倉庫2の、下記の配筋、厚さ等が不明です。御指⽰下さ い。
①腰壁W18 配筋 ② ｽﾗﾌﾞS10 厚さと配筋 ③ 耐圧版25FS5 配筋
61
図A-307, S-303, 05, 307
AW-1の開⼝補強材が、構造図と意匠図では相違しますが、 構造図に依ると考えて宜しいでしょうか。
開⼝補強(ﾀﾃ) 構造図 a:100*100*3.2 ⇔ 意匠図 □-100*100*2.3
構造図を正として下さい。
62
【文化ﾌﾟﾗｻﾞ改修】 (外部)
図A-607, 設計書
幕板下端⾒切の⾒上面の奥⾏寸法について、柱型部分以外 は、現状と同じく780mm程度と考えて宜しいでしょうか。
よろしいです。
63
図A-607,S-821,設計書
ｷｬﾉﾋﾟｰ鉄⾻の岩綿吹付撤去は、柱、梁(⼤梁･⼩梁共)の全てと 考えて宜しいでしょうか。
図面のとおりです。柱・梁のほかパネル裏もです。
64
図A-601,602,607,608, 設計書
ｺﾝｸﾘｰﾄ壁面のﾋﾋﾞ割れ部改修方法は、自動式低圧樹脂注入⼯法 としますが、その施⼯⻑さは、改修面積 1㎡当りに1ｍと考え て宜しいでしょうか。
EPの下地処理とお考えください。
65
【外構】 図A-702,706
ｲﾝﾀｰﾛｯｷﾝｸﾞ部分のﾗｲﾝ引において、駐⾞枠の直ﾗｲﾝのみｲﾝﾀｰﾛｯｷ ﾝｸﾞの色違いﾗｲﾝと考え、誘導⽮印ﾗｲﾝ，ｾﾞﾌﾞﾗﾗｲﾝ，⾞椅⼦利⽤ 者ｼﾝﾎﾞﾙﾏｰｸは溶融式ﾄﾗﾌｨｯｸﾍﾟｲﾝﾄと考えて宜しいでしょうか。
66
図A-707
南東部 既存ｽﾛｰﾌﾟ撤去部分のｼｰﾄﾊﾟｲﾙ(引抜無し)は表しのまま となりますが、打込時の土砂撤去 ⽔洗い清掃程度のままと考 えて宜しいでしょうか。
施⼯者側で判断願います。
67
図A-706
雑割⽯積擁壁の積み方は既存撤去⽯材利⽤のうえ、既存⽯積 擁壁に倣うと考えて宜しいでしょうか。
よろしいです。
68
図A-702設計書
外構舗装 ILB+DCにおいて設計書は238㎡ですが外構平面図 では1,400㎡程度あります。
設計書は参考数量の為、外構平面図の実数量が正と考えて宜 しいでしょうか。
よろしいです。
69
【解体】
解体建物 PCB電気設備の、保管場所を御指⽰下さい。
下記指定場所としてください。
指定場所︓土岐市泉町⼤富（旧消防署内）
70
【全体 共通事項】 図A-901,⼯事施⼯条件
STEP2,3 新庁舎建設の完成検査が、平成30年11⽉末までに 間に合わないと思われますが、
平成30年末の引っ越しの延期は可能でしょうか。
現時点では、平成30年末に家具什器備品等の納入及び引越し を予定しており、1⽉4日開庁を⽬標に事業を進めておりま す。
71
【新庁舎】 (内部) 図 A-018
遮音壁のLGS面ﾎﾞｰﾄﾞの仕様において、LGS面に下地ﾎﾞｰﾄﾞ+⽯ 膏ﾎﾞｰﾄﾞ 又はｼｰｼﾞﾝｸﾞ⽯膏ﾎﾞｰﾄﾞ貼（ﾎﾞｰﾄﾞ2重貼）と考えて宜 しいでしょうか。
また、その上に表面仕上と考えて宜しいでしょうか。
ボードの仕様及び表面仕上は、仕上表を参照してください。
72
図番 A708
サイン基盤の配筋はサイズ記載がない部分は全てD10として よろしいですか
よろしいです。
73
図番 A701 702
外構⼯事 3 囲障のW-○の雑割⽯積擁壁について、既存⽯ 積にならう（再利⽤）と有りますが、擁壁の形状等が変わる と再利⽤が難しくなりますので新規⽯材でよろしいですか
施⼯者側で判断願います。ただし、新規⽯材とする場合は、 存置する⽯材と同程度の色味、仕様としてください。
74
図番 A707
南東部既存スロープ関連についてシートパイル引き抜き「な し」となっていますが、シートパイルは表面は素地のままで よいでしょうか
