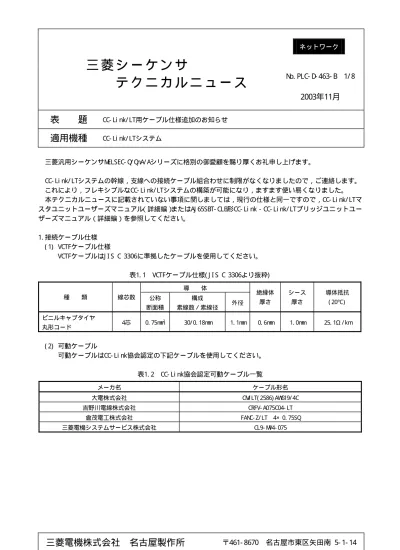

三 菱 シ ー ケ ン サ
テ ク ニ カ ル ニ ュ ー ス
No. PLC- D- 463- B 1/ 8
2003年11月
表 題
CC- Li nk/ LT用ケーブル仕様追加のお知らせ適用機種
CC- Li nk/ LTシステム三菱電機株式会社 名古屋製作所
〒461- 8670 名古屋市東区矢田南 5- 1- 14三菱汎用シーケンサMELSEC- Q/ QnA/ Aシリーズに格別の御愛顧を賜り厚くお礼申し上げます。
CC- Li nk/ LTシステムの幹線，支線への接続ケーブル組合わせに制限がなくなりましたので，ご連絡します。 これにより，フレキシブルなCC- Li nk/ LTシステムの構築が可能になり，ますます使い易くなりました。 本テクニカルニュースに記載されていない事項に関しましては，現行の仕様と同一ですので，CC- Li nk/ LTマ スタユニットユーザーズマニュアル（詳細編）またはAJ 65SBT- CLB形CC- Li nk−CC- Li nk/ LTブリッジユニットユー ザーズマニュアル（詳細編）を参照してください。
1. 接続ケーブル仕様 ( 1) VCTFケーブル仕様
VCTFケーブルはJ I S C 3306に準拠したケーブルを使用してください。
表1. 1 VCTFケーブル仕様( J I S C 3306より抜粋)
導 体 種 類 線芯数 公称
断面積
構成 素線数／素線径
外径
絶縁体 厚さ
シース 厚さ
導体抵抗 ( 20℃)
ビニルキャブタイヤ 丸形コード
4芯 0. 75mm 2
30/ 0. 18mm 1. 1mm 0. 6mm 1. 0mm 25. 1Ω / km
( 2) 可動ケーブル
可動ケーブルはCC- Li nk協会認定の下記ケーブルを使用してください。
表1. 2 CC- Li nk協会認定可動ケーブル一覧
メーカ名 ケーブル形名
大電株式会社 CM/ LT( 2586) AWG19/ 4C
吉野川電線株式会社 CRFV- A075C04- LT
倉茂電工株式会社 FANC- Z/ LT 4× 0. 75SQ
2. 幹線・支線への接続ケーブル組合わせ ( 1) 幹線・支線への接続ケーブル組合わせ
幹線・支線への接続ケーブルの組合わせを表2に示します。
表2 幹線・支線への接続ケーブル組合わせ
支 線
支線でのケーブルの混在なし 支線でのケーブルの混在あり 幹 線
フラット VCTF 可動 フラット／VCTF フラット／可動 VCTF／可動
フラット／ VCTF／可動
専用フラット ケーブル
○ ○ ○ ○ ○ ○ ○
VCTF ケーブル
○ ○ ○ ○ ○ ○ ○
可動 ケーブル
○ ○ ○ ○ ○ ○ ○
○：組合わせ可能 −：組合わせ不可
フラット：専用フラットケーブル VCTF：VCTFケーブル 可動：可動ケーブル “ ／” は，支線でのケーブルの混在を示しています。
たとえば，フラット／VCTFは専用フラットケーブルとVCTFケーブルの支線での混在を示します。
( 2) 異種ケーブルの混在について ( a) 幹線
異種ケーブルの混在はできません。
( b) 支線
① 異種ケーブルの混在が可能です。
② 同一支線の異種ケーブルの混在はできません。（図2- 1参照）
ただし，ケーブル付きユニット（CL1Y2- T1D2Sなど）の場合は，ユニットの専用フラットケーブ ルの長さを20cm以下にすることにより，異種ケーブルへの接続が可能です。（図2- 2参照） 例）
20c m以下 ケーブル付き
ユニット
幹線( VCTFケーブル) 支線( 専用フラットケーブル) 支線( VCTFケーブル) リモート
ユニット
リモート ユニット
リモート ユニット
リモート ユニット
幹線( VCTFケーブル) 支線( 専用フラットケーブル) 支線( VCTFケーブル)
リモート ユニット
( c) 幹線に専用フラットケーブル使用時のシステム構成例
リモート ユニット
リモート ユニット
20c m以下 リモート
ユニット リモート ユニット リモート ユニット 電源
アダプタ
汎用電源 ( DC24V)
リモート ユニット
リモート ユニット マスタ
ユニット
幹線( 専用フラットケーブル) 支線( 専用フラットケーブル) 支線( VCTF/ 可動ケーブル)
市販端子台 専用フラットケーブル接続用コネクタ
終端抵抗( CL9- TERM)
VCTF/ 可動ケーブル接続用コネクタ
ケーブル付き ユニット
リモート ユニット
( d) 幹線にVCTFケーブル使用時のシステム構成例
リモート ユニット
リモート ユニット
20c m以下 リモート
ユニット リモート ユニット リモート ユニット 電源
アダプタ
汎用電源 ( DC24V)
リモート ユニット
リモート ユニット マスタ
ユニット
VCTFケーブル マスタユニットまたはCC- Li nk−CC- Li nk/ LTブリッジユニット側の 終端抵抗接続方法
* VCTFケーブル接続用コネクタ( 終端抵抗接続用) の 加工手順については，5( 2) ( d) を参照してください。
装着 終端抵抗( CL9- TERM)
幹線( VCTFケーブル) 支線( 専用フラットケーブル) 支線( VCTF/ 可動ケーブル)
市販端子台 専用フラットケーブル接続用コネクタ
終端抵抗( CL9- TERM)
VCTF/ 可動ケーブル接続用コネクタ
ケーブル付き ユニット VCTFケーブル
接続用コネクタ ( ﾏｽﾀﾕﾆｯﾄ接続用)
VCTFケーブル 接続用コネクタ* ( 終端抵抗接続用)
( e) 幹線に可動ケーブル使用時のシステム構成例
リモート ユニット
リモート ユニット
20c m以下 リモート
ユニット リモート ユニット リモート ユニット 電源
アダプタ
汎用電源 ( DC24V)
リモート ユニット
リモート ユニット マスタ
ユニット
可動ケーブル マスタユニットまたはCC- Li nk−CC- Li nk/ LTブリッジユニット側の 終端抵抗接続方法
* 可動ケーブル接続用コネクタ( 終端抵抗接続用) の 加工手順については，5( 2) ( d) を参照してください。
装着 終端抵抗( CL9- TERM)
幹線( 可動ケーブル) 支線( 専用フラットケーブル) 支線( VCTF/ 可動ケーブル)
市販端子台 専用フラットケーブル接続用コネクタ
終端抵抗( CL9- TERM)
VCTF/ 可動ケーブル接続用コネクタ
ケーブル付き ユニット 可動ケーブル
接続用コネクタ ( ﾏｽﾀﾕﾆｯﾄ接続用)
可動ケーブル 接続用コネクタ* ( 終端抵抗接続用)
3. 終端抵抗
終端抵抗は，CL9- TERM（グレー）を使用してください。
専用フラットケーブルのみのシステム構成の場合は，CL9- RYVK（黒）も使用できます。ただし，幹線の両端 とも同一形名の終端抵抗を使用してください。
4. VCTFケーブル接続用コネクタ／可動ケーブル接続用コネクタ
VCTFケーブル接続用コネクタ／可動ケーブル接続用コネクタの仕様を表4に示します。
表4 VCTFケーブル接続用コネクタ／可動ケーブル接続用コネクタ仕様
コネクタ 形 名 ( メーカ名) カバーの色
＊
ケーブル絶縁体外径
VCTFケーブル接続用コネクタ
CL9- CNR- 23
( 三菱電機システムサービス㈱)
緑 φ 2. 1∼2. 4
可動ケーブル接続用コネクタ
CL9- CNR- 20
( 三菱電機システムサービス㈱)
黄緑 φ 1. 8∼2. 1
＊ ボディーの色は水色です。
5. VCTFケーブル接続用コネクタ／可動ケーブル接続用コネクタの装着方法
VCTFケーブル接続用コネクタ／可動ケーブル接続用コネクタの装着方法について説明します。
( 1) 構成部品
構成部品を以下に示します。
赤
色 白
色 黒
色 緑
色
構成部品3：VCTFケーブル／ 可動ケーブル
24G ＋24V
DA DB
ケーブル色 赤 白 黒 緑 ケーブル色と信号の関係
信号名
構成部品1：カバー
VCTFケーブル接続用：緑色 可動ケーブル接続用：黄緑色
構成部品2：ボディ( 水色)
赤
色 白
色 黒
色 緑
色
( 2) 作業手順
作業手順を以下に示します。 ( a) 端末加工
①カバー内側の色とVCTFケーブル／可 動ケーブルの色を合わせて，セット してください。
②VCTF ケーブル／可動ケーブルを 挟 み 込 む よ う に カ バ ー を 閉 じ て ください。
正 しく 配 線さ れる と 切 り欠 き 窓 から緑色のケーブルが見えます。 切 り欠 き 窓 から 赤， 白 ，黒 色 の ケ ー ブ ル が 見 え た ら 間 違 っ た 配 線 で す の で カ バ ー を 開 い て ケ ー ブルを入れなおしてください。 誤 配線 す ると ユ ニッ ト の故 障の
原因になります。
③ ボ デ ィ と カ バ ー を 組 み 合 わ せ て プ ラ イ ヤ ー 等 で 圧 接 し て く ださい。
赤 色
白 色
黒 色
緑 色
4cm
緑：正しい配線
④4箇所のラッチがかかっている こ と を 確 認 し て く だ さ い 。 圧 接終了です。
赤, 白, 黒：誤配線
( b) T分岐接続手順( VCTFケーブル／可動ケーブル)
⑤- 1 端子台を使用してT分岐を行う場合
VCTFケーブル／可動ケーブルを端子台へ配線する際は，各ケーブルの色を合わせて接続してください。
DA
DB
24G +24V
VCTFケーブル / 可動ケーブル
VCTFケーブル / 可動ケーブル VCTFケーブル
/ 可動ケーブル
赤 白 黒 緑
専用フラット
ケーブル
VCTFケーブル／可動ケーブル
のケーブル色
＋24V 赤
DA 白
DB 黒
24G 緑
注) 幹線：VCTFケーブル，支線：専用フラットケーブルの場合 など，専用フラットケーブルを端子台に配線するときは， 専用フラットケーブルにプリントされている「＋24V」 「DA」「DB」「24G」とVCTFケーブル／可動ケーブルのケー ブル色を右記のように対応させてください。
VCTFケーブル/ 可動ケーブル( 支線)
⑤- 2 コネクタを使用してT分岐を行う場合
シースを7cm以上剥いた後，専用フラットケーブルのT分岐方法と同様に，コネクタを使用して分岐してください。
VCTFケーブル/ 可動ケーブル( 幹線)
VCTFケーブル/ 可動ケーブル 接続用コネクタ VCTFケーブル/
可動ケーブル 接続用コネクタ
( c) T分岐接続手順( 幹線：専用フラットケーブル，支線：VCTFケーブル/ 可動ケーブル)
専用フラットケーブル ( 幹線)
VCTFケーブル/ 可動ケーブル( 支線)
⑥専用フラットケーブルのT分岐方法と同様に，コネクタを使用して分岐してください。
VCTFケーブル/ 可動ケーブル 接続用コネクタ 専用フラットケーブル
接続用コネクタ
( d) VCTFケーブル接続用コネクタ／可動ケーブル接続用コネクタ( 終端抵抗接続用) 加工手順
⑦カバーの先端部根元2箇所をニッパー 等で切って，先端をとりはずしてく ださい。
⑧ 終 端 抵 抗 を 接 続 す る 箇 所 に ， カバーをセットします。
⑨あとは手順( a) ③−④と同様に 圧接してください。
6. 可動ケーブルを使用する場合の注意事項
コネクタ部に，ケーブル可動時のストレスがかからないようにしてください。
7. 電圧降下の計算
VCTFケーブル，可動ケーブルを使用したシステム( 専用フラットケーブルとVCTFケーブル，可動ケーブルとの 混合システムを含む) では，下記算出法にて電圧降下を計算してください。
電圧降下 ( V)
( 最長距離( m) ＋定数: 9)
＝ × 定数: 0. 08 ×
消費電流合計 ( A)
≦3. 6V
電源アダプタから一番遠い局 最長距離：
CC- Li nk/ LTの各ユニット の消費電流合計
消費電流合計： ＋
入出力機器( センサ等) の消費電流合計 ( 接続する各入出力機器の消費電流)
8. 適用ユニット
現行品のユニットがすべて使用可能です。
