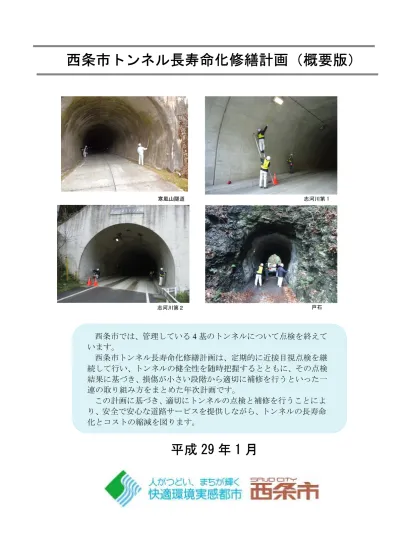

西条市トンネル長寿命化修繕計画（概要版）
平成 29 年 1 月
志河川第２
志河川第 1
戸石 寒風山隧道
西条市では、管理している 4 基のトンネルについて点検を終えて
います。
西条市トンネル長寿命化修繕計画は、定期的に近接目視点検を継
続して行い、トンネルの健全性を随時把握するとともに、その点検
結果に基づき、損傷が小さい段階から適切に補修を行うといった一
連の取り組み方をまとめた年次計画です。
この計画に基づき、適切にトンネルの点検と補修を行うことによ
り、安全で安心な道路サービスを提供しながら、トンネルの長寿命
化とコストの縮減を図ります。
■トンネルの現状
西条市が管理する４基のトンネルのうち、老朽の目安と言われる建設後 50 年を過ぎた
トンネルが２基あります。 （平成 28 年 12 月現在） 番
号 路線名 トンネル名
延長
(m) 施工年度
経過 年数
備 考
1 市道加茂 24 号線 寒風山隧道 456.0 昭和 38 年(1963) 53 年 全長 945m
（西条市 456m，いの町 489m）
2 市道楠窪線 志河川 1 号トンネル 167.0 平成 16 年(2004) 12 年 片歩道 1.5m あり
3 市道楠窪線 志河川 2 号トンネル 213.0 平成 16 年(2004) 12 年 片歩道 1.5m あり
4 市道楠窪戸石線 戸石トンネル 20.9 昭和 6 年(1931) 85 年 岩盤くり抜き構造
総延長 856.9
■健康状態の把握
トンネルの健康状態を把握するために、点検（定期点検）は、概ね5 年に 1 回の頻度で 市が管理する全てのトンネルに対して行うことを基本とします。なお、損傷の発生状況や 管理水準に応じて、点検の頻度や体系の見直しを行います。
点検
異常時点検 通常点検
定期点検 トンネル全体の発生した損傷を詳細に把握することを目的とし た近接目視点検
トンネルの保全を図るために日常的な点検として実施するもの で、主に道路パトロール時に車や徒歩での目視点検
地震などの災害により変状が発生した場合、もしくは恐れがある 場合に、トンネルの安全性を確認するために行う点検
■トンネルを長持ちさせるために
●長寿命化への取組み
西条市トンネル長寿命化修繕計画は、市民の資産である橋梁を長く大切に保全し、安全で 安心な道路サービスを提供するとともに、維持管理費の縮減を図ることを目的としています。
致命的な損傷を受けてから対策する
「対症療法的修繕」から、受ける前に 適切な対策を実施する「予防的修繕」に 転換することで、より少ない対策費用で
長寿命化を図ることができます。
●点検結果
平成 25 年度にトンネル４基の点検を完了しました。
西条市では、この点検結果を基にして、健全度の高いものから４段階に区分しています。 そのうち、健全度区分ⅠとⅡに評価された箇所数は、全体の 86％であり、健全度区分Ⅲと 評価された箇所は全体の 14％で、大半は健全度が高いことがわかりました。
A(S)箇所数, 206
A箇所数, 61
B箇所数, 182
A箇所数 B箇所数 A(S)箇
Ⅰ
Ⅱ
Ⅲ
Ⅳ
Ⅰ
Ⅱ
Ⅲ
全箇所数:449 箇所
判定区分 Ⅲ（A）箇所数:61 箇所（14％） 判定区分 Ⅱ（B）箇所数:182 箇所（40％） 判定区分 Ⅰ（S)箇所数:206 箇所（46％）
トンネルも点検による早期発見・治療が長持ちの秘訣
61
●点検・修繕の基本的な考え方
西条市におけるトンネルの点検・修繕は次のような考え方で進めていきます。
① 点検は 5 年以内に１回実施し、継続的な監視を行う。
② 健全度がⅢ及びⅣに区分された箇所について、概ね 10 年以内に対策を完了する。
③ 健全度がⅢ及びⅣに区分された箇所の修繕完了後は、健全度Ⅱの箇所を対象に、 予防保全的な修繕を行う。
■点検・修繕計画
点検結果を基にして修繕費を試算し、修繕計画（H25 年度から H32 年度までの点検及び 修繕の予定）を策定しました。
H25 H26 H27 H28 H29 H30 H31 H32 2013 2014 2015 2016 2017 2018 2019 2020
寒風山隧道 ○ ○
志河川第１トンネル ○ ○
志河川第２トンネル ○ ○
戸石トンネル ○ 5年ごとに点検実施 ○ 5年ごとに点検実施
寒風山隧道 ● ● ● ● ● ● ●
戸石トンネル ●
トンネル名
点検
修繕
トンネル変状判定区分別分布図(判定:Ⅲ（A）)
実績 計画
0 1 2 3 4 5 6 7 8 9 10
S001 S003 S005 S007 S009 S011 S013 S015 S017 S019 S021 S023 S025 S027 S029 S031 S033 S035 S037 S039 S041 S043 S045 S047 S049 S051 S053 S055 S057 S059 PE S001 S003 S005 S007 S009 S011 S013 S015 S017 S019 S021 PS S002 S004 S006 S008 S010 S012 S014 S016 S018 S020 S022 S024 PS S002 0.00
0.10 0.20 0.30 0.40 0.50 0.60 A箇所数
ひび割れ密度C
（m/m2）
寒風山隧道 志河川１号トンネル 志河川2号トンネル 戸石トンネル
