2016.5 初 版
不許転載
2016年 5月 初
版
2018年 1月 初 版-5刷

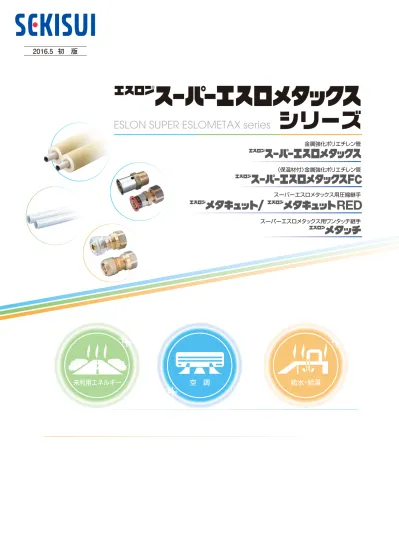

エスロンスーパーエスロメタックス
シリーズカタログ
積水化学工業株式会社
建築システム事業部
ツールコード
No.06001
＊記載価格はメーカー希望標準設計価格です。 ＊価格には消費税は含まれておりません。 ＊記載価格は2016年5月現在のものです。＊印刷のため製品の色調は実物とは異なる場合があります。 ＊記載事項は予告なく変更する場合があります。
ESLON SUPER ESLOMETAX series
空 調
未利用エネルギー
給水・給湯
自 由 度 は 、ま だ ま だ 進 化 す る 。
シリーズ
〈保温材付〉金属強化ポリエチレン管
金属強化ポリエチレン管
空 調
P3
給水・給湯
P9
未利用エネルギー活用
P7
高性能放射パネル
P10
空調配管用高性能ポリエチレン管
空調ドレン用結露防止層付硬質塩化ビニル管・樹脂継手 冷温水管
新製品
給水・給湯、空調から未利用エネルギー活用まで
幅広いシーンで使用可能なスーパーエスロメタックス
積水化学のスーパーエスロメタックスシリーズは、プラスチックと金属管のメリットを併せ持ち
衛生的かつ早く確実な施工に貢献する管材として多くの実績と信頼を築いてまいりました。
給水・給湯配管、空調配管で実績を重ね、さらには省エネ型未利用エネルギー活用システム
としてもご利用いただけるようになりました。幅広い品揃えと用途、そして高い施工性で
これからも皆様のニーズにお応えします。
スーパーエスロメタックスを張り巡らせた天井用
パネルです。管内に冷水・温水を流すことで室内
を快適な温度に保ちます。
本管から器具まわりまでの様々な配管条件に対応する豊富な継手の品揃え。
確実でスピーディな施工に貢献します。
圧縮継手エスロンメタキュットは専用工具で安全・確実に接続が完了。
信頼性が高くスピーディな施工を実現します。
地中熱（地下水）利用等の道路融雪用コンクリート埋設放熱管
として使用可能。省エネや CO
2排出量削減に貢献します。
ドレン配管金属強化ポリエチレン管
金属強化ポリエチレン管
スーパーエスロメタックス用ワンタッチ継手 スーパーエスロメタックス用圧縮継手
〈保温材付〉金属強化ポリエチレン管
軽量で柔軟な曲げ加工性と優れた耐食性を発揮。配管後の保温
作業も不要で冷温水本管からファンコイルユニットまでの
トータル配管が可能です。
冷温水管
道路・駐車場融雪
給水・給湯配管
関連製品
天井放射空調パネル
（積水アクアシステム）
放射パネル設置状況
給水立て管 エスロハイパー AW
左記マークの付いている事項 は、それを守らないと大けが・火 傷などの事故を引き起こすこと がありますので、ご注意ください。
左記マークの付いている 事項は、製品性能を確保 するために必ず守っていた だきたい注意事項です。
注 意
本文中のマークについて
スーパーエスロメタックス用圧縮継手
給水・給湯配管としても耐熱性、耐食性に優れたパイプです。
目 次
空 調
...
3
未利用エネルギー活用
...
7
給水・給湯
...
9
高性能放射パネル
...
10
管の規格
...
11
継手の規格
...
13
性 能
...
22
ファンコイル回り配管の施工について
...
24
施 工
...
26
使用上の注意
...
33
関連製品
※詳細は別途カタログをご参照ください。※詳細は別途カタログをご参照ください。
地中熱利用
地中熱利用
融 雪
空調配管トータルで高耐久・易施工の
オールプラスチックに！
スーパーエスロメタックスの用途例
メタッチ
スーパー エスロメタックス
95°C
R＝4D以上（裸管の場合）
※最高許容水圧とは水撃値を 含んだ値です。
最高許容温度 曲 げ 半 径
呼 び 径
最高許容水圧
上記の範囲を超えた領域で使 用した場合は管・継手が破損し、 重大なけが・火傷などの事故を 引き起こすことがありますのでご 注意ください。
注 意 1.5MPa（0～60°C）
1.0MPa（61～85°C） 0.8MPa（86～95°C）
10～50（給水・給湯用） 13～50（空調用）
スーパーエスロメタックスの適用範囲
● エコキュート機器メーカーの推奨品であることを確認してください。 ● エコキュート機器メーカーの設計基準・施工方法にしたがってください。 ● 管、継手には保温処理を行ってください。
● 将来の配管更新を考慮した設計・施工方法としてください。 ● エコキュート機器交換時には配管も交換してください。
エコキュートの連絡管に使用する際は、以下の点を必ず守ってください。
空 調
P3
給水・給湯
P9
未利用エネルギー活用
P7
高性能放射パネル
P10
空調配管用高性能ポリエチレン管
空調ドレン用結露防止層付硬質塩化ビニル管・樹脂継手 冷温水管
新製品
給水・給湯、空調から未利用エネルギー活用まで
幅広いシーンで使用可能なスーパーエスロメタックス
積水化学のスーパーエスロメタックスシリーズは、プラスチックと金属管のメリットを併せ持ち
衛生的かつ早く確実な施工に貢献する管材として多くの実績と信頼を築いてまいりました。
給水・給湯配管、空調配管で実績を重ね、さらには省エネ型未利用エネルギー活用システム
としてもご利用いただけるようになりました。幅広い品揃えと用途、そして高い施工性で
これからも皆様のニーズにお応えします。
スーパーエスロメタックスを張り巡らせた天井用
パネルです。管内に冷水・温水を流すことで室内
を快適な温度に保ちます。
本管から器具まわりまでの様々な配管条件に対応する豊富な継手の品揃え。
確実でスピーディな施工に貢献します。
圧縮継手エスロンメタキュットは専用工具で安全・確実に接続が完了。
信頼性が高くスピーディな施工を実現します。
地中熱（地下水）利用等の道路融雪用コンクリート埋設放熱管
として使用可能。省エネや CO
2排出量削減に貢献します。
ドレン配管金属強化ポリエチレン管
金属強化ポリエチレン管
スーパーエスロメタックス用ワンタッチ継手 スーパーエスロメタックス用圧縮継手
〈保温材付〉金属強化ポリエチレン管
軽量で柔軟な曲げ加工性と優れた耐食性を発揮。配管後の保温
作業も不要で冷温水本管からファンコイルユニットまでの
トータル配管が可能です。
冷温水管
道路・駐車場融雪
給水・給湯配管
関連製品
天井放射空調パネル
（積水アクアシステム）
放射パネル設置状況
給水立て管 エスロハイパー AW
左記マークの付いている事項 は、それを守らないと大けが・火 傷などの事故を引き起こすこと がありますので、ご注意ください。
左記マークの付いている 事項は、製品性能を確保 するために必ず守っていた だきたい注意事項です。
注 意
本文中のマークについて
スーパーエスロメタックス用圧縮継手
給水・給湯配管としても耐熱性、耐食性に優れたパイプです。
目 次
空 調
...
3
未利用エネルギー活用
...
7
給水・給湯
...
9
高性能放射パネル
...
10
管の規格
...
11
継手の規格
...
13
性 能
...
22
ファンコイル回り配管の施工について
...
24
施 工
...
26
使用上の注意
...
33
関連製品
※詳細は別途カタログをご参照ください。※詳細は別途カタログをご参照ください。
地中熱利用
地中熱利用
融 雪
空調配管トータルで高耐久・易施工の
オールプラスチックに！
スーパーエスロメタックスの用途例
メタッチ
スーパー エスロメタックス
95°C
R＝4D以上（裸管の場合）
※最高許容水圧とは水撃値を 含んだ値です。
最高許容温度 曲 げ 半 径
呼 び 径
最高許容水圧
上記の範囲を超えた領域で使 用した場合は管・継手が破損し、 重大なけが・火傷などの事故を 引き起こすことがありますのでご 注意ください。
注 意 1.5MPa（0～60°C）
1.0MPa（61～85°C） 0.8MPa（86～95°C）
10～50（給水・給湯用） 13～50（空調用）
スーパーエスロメタックスの適用範囲
● エコキュート機器メーカーの推奨品であることを確認してください。 ● エコキュート機器メーカーの設計基準・施工方法にしたがってください。 ● 管、継手には保温処理を行ってください。
● 将来の配管更新を考慮した設計・施工方法としてください。 ● エコキュート機器交換時には配管も交換してください。
関連製品
冷温水本管エスロン メタキュット
エスロン ACドレンパイプ ドレン排水管
フィブロック
〈配管例〉
工期短縮
施工費、材料費の削減により、
トータルコストの削減が図れます。
施工費・材料費の削減
高い施工品質と工期・コスト削減に貢献する
空調配管システムを実現
曲げ配管
※が自由に行えます。省スペースの
施工もスムーズです。
配管スペースのコンパクト化
〈保温材付〉金属強化ポリエチレン管
スーパーエスロメタックス用圧縮継手
/
■スーパーエスロメタックスFCの配管 ■メタキュットの接続部
メタキュット メタキュット
※継手部は別途保温が必要です。 ※継手部は別途保温が必要です。
〈保温材付〉金属強化ポリエチレン管
※継手部は別途保温が必要です。
※呼び径25以下は曲げ配管が行えます。
あらかじめ保温材が一体化しているため、配管後の保温作業が不要。
スピーディな施工で優れた保温・防露効果を発揮。
曲げ部の継手が不要で、配管後の微調整も管の可とう性で容易に対応。
長尺で柔軟、しかも曲げ形状をキープ。
・アルミ層があるため、酸素透過はありません。
・配管途中に継手がないため、エアー溜まりによるトラブルがありません。
酸素透過がなく、管路のたわみによるエアー溜まりも生じません。
サイズ20（30t、4m）で1.66kgと軽く、SGPの1/4の重さです。
軽量で取り扱いが容易。高所作業もラクに行えます。
管内面は耐熱・耐食に優れた高耐熱ポリエチレン樹脂を使用しており、 電食や水質による腐食の心配がありません。
高温・高圧領域で使用でき、優れた耐食性を発揮。
内層ポリエチレン（高耐熱PE）変性ポリエチレン層（接着層） 外層ポリエチレン（高密度PE）
アルミ補強層
変性ポリエチレン層（接着層） 架橋ポリエチレンフォーム
エンボス加工
スーパーエスロメタックスFCの構造
作業の省力化、施工品質の向上が図れます。
改修工事にも最適です。
現場施工性
スーパーエスロメタックスFC及びACドレン
パイプは配管と同時に保温工事が完了。
スピーディな施工が可能です。
エスロン
スーパーエスロメタックスFC
※平成15年4月1日より施行された「厚生労働省令第138号（給水装置の構造及び材質の基準に関す る省令の一部を改正する省令、新鉛浸出基準＝0.01mg/ℓ）」の適合品です。
接続状況を目視で確認。
新鉛浸出基準をクリア。（※）
止水用のゴムパッキン
リングの縮径により管がニップル部に食い 込み、高い抜け止め力と止水性を発揮。
パッキン（耐塩素EPDM）
継手本体通水部（青銅）
挿入確認孔
圧縮リング（SUS316L） スーパーエスロメタックス用圧縮継手
・専用工具で継手外面を圧縮するだけで接続が可能です。 ・熟練技能が不要で、施工品質のバラツキがありません。
・挿入確認孔が圧縮リング円周上に3ヶ所あり、管が継手奥側まで 挿入されたことが目視で確認できます。
新開発の継手で、施工は簡単・確実に行えます。
・火気を使用しないため安全に作業が行えます。
・管・継手の接続部は圧縮接続ですので、スピーディな施工が可能です。
安全かつスピーディに施工が行えます。
施工管理が容易に行えます。
2.
管はパッキンを越え、継手奥側まで 挿入されます。挿入した管は圧縮リ ングの挿入確認孔から目視で確認 することができます。3.
専用の圧縮工具で圧縮リングを 縮径させます。1.
管を継手の圧縮リング内面に挿入します。
4.
管内面が本体のニップル部に強固に食い込み、管の抜け止めと止水性能 を発揮します。パッキン
■接続機構
挿入確認孔 挿入確認孔
エスロンメタキュットの品揃え・規格についてはP13をご参照ください。
エスロンスーパーエスロメタックスFCの品揃え・規格についてはP12をご参照ください。
冷温水本管と
ファンコイルユニットとの接続に
耐久性・耐食性に優れたポリエチレン管が冷温水用途にも使用可能となりました。
軽量で施工の省力化に貢献します。
空調ドレン用の結露防止層付硬質塩化ビニル管です。
保温機能を有し、配管と同時に保温作業が完了します。
空調配管用高性能ポリエチレン管
空調ドレン用結露防止層付硬質塩化ビニル管・樹脂継手
ドレン排水の掃流性を確保。
硬質塩ビ層
外径： 1サイズ上のVP パイプと同寸法
塩ビ発泡層
直 管
塩ビスキン層
継手接続を確実にする発
泡塩化ビニルスキン層。 れた発泡塩化ビニル層。断熱効果・結露防止に優 奥まで挿入されていない 接着剤の塗り忘れ
接着ミスを減らし、検査もひと目で OK。
施工管理が確実にできます。
正しい 接合状態
透 明
ドレン配管
冷温水管
新製品
空 調
呼び径13～50
呼び径10～50
※詳細は別途「クウチョウハイパーCHカタログ」をご参照ください。
※詳細は別途「ACドレンパイプ・継手カタログ」をご参照ください。
スーパーエスロメタックスFC スーパーエスロメタックスFC
スーパーエスロメタックスFC
関連製品
冷温水本管エスロン メタキュット
エスロン ACドレンパイプ ドレン排水管
フィブロック
〈配管例〉
工期短縮
施工費、材料費の削減により、
トータルコストの削減が図れます。
施工費・材料費の削減
高い施工品質と工期・コスト削減に貢献する
空調配管システムを実現
曲げ配管
※が自由に行えます。省スペースの
施工もスムーズです。
配管スペースのコンパクト化
〈保温材付〉金属強化ポリエチレン管
スーパーエスロメタックス用圧縮継手
/
■スーパーエスロメタックスFCの配管 ■メタキュットの接続部
メタキュット メタキュット
※継手部は別途保温が必要です。 ※継手部は別途保温が必要です。
〈保温材付〉金属強化ポリエチレン管
※継手部は別途保温が必要です。
※呼び径25以下は曲げ配管が行えます。
あらかじめ保温材が一体化しているため、配管後の保温作業が不要。
スピーディな施工で優れた保温・防露効果を発揮。
曲げ部の継手が不要で、配管後の微調整も管の可とう性で容易に対応。
長尺で柔軟、しかも曲げ形状をキープ。
・アルミ層があるため、酸素透過はありません。
・配管途中に継手がないため、エアー溜まりによるトラブルがありません。
酸素透過がなく、管路のたわみによるエアー溜まりも生じません。
サイズ20（30t、4m）で1.66kgと軽く、SGPの1/4の重さです。
軽量で取り扱いが容易。高所作業もラクに行えます。
管内面は耐熱・耐食に優れた高耐熱ポリエチレン樹脂を使用しており、 電食や水質による腐食の心配がありません。
高温・高圧領域で使用でき、優れた耐食性を発揮。
内層ポリエチレン（高耐熱PE）変性ポリエチレン層（接着層） 外層ポリエチレン（高密度PE）
アルミ補強層
変性ポリエチレン層（接着層） 架橋ポリエチレンフォーム
エンボス加工
スーパーエスロメタックスFCの構造
作業の省力化、施工品質の向上が図れます。
改修工事にも最適です。
現場施工性
スーパーエスロメタックスFC及びACドレン
パイプは配管と同時に保温工事が完了。
スピーディな施工が可能です。
エスロン
スーパーエスロメタックスFC
※平成15年4月1日より施行された「厚生労働省令第138号（給水装置の構造及び材質の基準に関す る省令の一部を改正する省令、新鉛浸出基準＝0.01mg/ℓ）」の適合品です。
接続状況を目視で確認。
新鉛浸出基準をクリア。（※）
止水用のゴムパッキン
リングの縮径により管がニップル部に食い 込み、高い抜け止め力と止水性を発揮。
パッキン（耐塩素EPDM）
継手本体通水部（青銅）
挿入確認孔
圧縮リング（SUS316L） スーパーエスロメタックス用圧縮継手
・専用工具で継手外面を圧縮するだけで接続が可能です。 ・熟練技能が不要で、施工品質のバラツキがありません。
・挿入確認孔が圧縮リング円周上に3ヶ所あり、管が継手奥側まで 挿入されたことが目視で確認できます。
新開発の継手で、施工は簡単・確実に行えます。
・火気を使用しないため安全に作業が行えます。
・管・継手の接続部は圧縮接続ですので、スピーディな施工が可能です。
安全かつスピーディに施工が行えます。
施工管理が容易に行えます。
2.
管はパッキンを越え、継手奥側まで 挿入されます。挿入した管は圧縮リ ングの挿入確認孔から目視で確認 することができます。3.
専用の圧縮工具で圧縮リングを 縮径させます。1.
管を継手の圧縮リング内面に挿入します。
4.
管内面が本体のニップル部に強固に食い込み、管の抜け止めと止水性能 を発揮します。パッキン
■接続機構
挿入確認孔 挿入確認孔
エスロンメタキュットの品揃え・規格についてはP13をご参照ください。
エスロンスーパーエスロメタックスFCの品揃え・規格についてはP12をご参照ください。
冷温水本管と
ファンコイルユニットとの接続に
耐久性・耐食性に優れたポリエチレン管が冷温水用途にも使用可能となりました。
軽量で施工の省力化に貢献します。
空調ドレン用の結露防止層付硬質塩化ビニル管です。
保温機能を有し、配管と同時に保温作業が完了します。
空調配管用高性能ポリエチレン管
空調ドレン用結露防止層付硬質塩化ビニル管・樹脂継手
ドレン排水の掃流性を確保。
硬質塩ビ層
外径： 1サイズ上のVP パイプと同寸法
塩ビ発泡層
直 管
塩ビスキン層
継手接続を確実にする発
泡塩化ビニルスキン層。 れた発泡塩化ビニル層。断熱効果・結露防止に優 奥まで挿入されていない 接着剤の塗り忘れ
接着ミスを減らし、検査もひと目で OK。
施工管理が確実にできます。
正しい 接合状態
NEW
透 明
ドレン配管
冷温水管
新製品
空 調
呼び径13～50
呼び径10～50
※詳細は別途「クウチョウハイパーCHカタログ」をご参照ください。
※詳細は別途「ACドレンパイプ・継手カタログ」をご参照ください。
スーパーエスロメタックスFC スーパーエスロメタックスFC
メタキュット メスねじチーズ
冷温水本管
メタキュット 回転オスねじアダプター
メタキュット 回転オスねじ アダプター
ACドレンパイプ
ファンコイルユニット
メタキュット 回転オスねじ アダプター スーパーエスロメタックスFC
プレハブ加工管
空 調
エスロンメタキュットREDの品揃え・規格についてはP17をご参照ください。
メタキュットが新機能を搭載！
スーパーエスロメタックス専用継手
水圧試験で漏水しなければ
施工完了!
施工完了!
金属強化ポリエチレン管スーパーエスロメタックス用継手として、発売以来、多くの実績と信頼を築いてきたメタキュット。 さらに洗練し「圧縮締め忘れゼロ」を徹底的に追求したメタキュットRED。積水化学が信頼の配管システムをお届けします。
リングの縮径により管がニップル部に
食い込み、高い抜け止め力と止水性を
発揮。
継手本体（鉛レス青銅）
圧縮リング（SUS316L）
パッキン（耐塩素EPDM）
接続状況を目視で確認。
挿入確認孔
施工時に脱落し、施工完了が外観から
容易に判別可能。
赤リング（ABS樹脂）
断面図（配管接続後）
呼び径16～25
スーパーエスロメタックス用圧縮継手管を挿入しただけでは 管がパッキンに触れません。
［隙間がなくなる］ ［隙間がある］
特 長
水圧試験で
100％締め忘れを発見
管を挿入しただけでは、止
水しない構造となっている
ため、継手圧縮忘れは必ず
水圧試験で発見できます。
施工完了が
外観から容易に判別可能
継手圧縮後は、外観（色）の変化を目視で確
認しやすいため、水圧試験を実施する前に、
圧縮締め忘れの発見が容易になります。
メタキュットRED専用工具で
簡単・確実・スピーディ施工
進化したメタキュットＲＥＤ継手専用の工
具を使用しますが、工具の構造、取り扱い
方法は従来同様ですので、熟練技能は不
要で、施工品質のバラツキはありません。
圧縮前
圧縮後
赤リングが 無い
管が見える
圧縮痕線が3本
圧縮締め込み
構 造
1
2
3
水圧試験で
100％
の締め忘れ発見
！
あらかじめ両管端にねじ継手をプレハブ接続。
ファンコイルユニット回りの配管を
プレハブ化
します。
1
専用電動工具の高所圧縮作業が不要です。
2
施工管理工数の削減が可能です。
プレハブ工法と従来工法との、施工の流れ比較
プレハブ
工
法
事前作業
巻き出し
曲げ加工
継手ねじ込み
天井作業
従 来
工 法
事前作業
巻き出し
切 断
曲げ加工
継手ねじ込み
天井作業
管端面仕上げ
管を挿入
継手圧縮
・天井作業の省力化
・施工管理工数の削減
に貢献します。
プレハブ工法は
プレハブシステム
回転オスねじアダプター
呼び径 ねじサイズ 保温厚 配管長 ㎜
㎜ ㎜ ㎜ ㎜ ㎜ ㎜ ㎜ ㎜
・ＳＵＳフレキ管（内面蛇腹）と異なり内面 は平滑です。
・使用温度－圧力範囲は通常のスーパー エスロメタックスと同等です 。 ・保温付管は管部の保温施工が不要です※。
※管露出部や継手等は別途保温が必要です。
（ きざみの場合も特殊対応します）
1.9m～10m
（ きざみ）回転オスネジアダプターの構造
プレハブベンダー
プレハブベンダー
型 型 型
㎜ ㎜ ㎜
● ●
● ● ● ●
● ● ●
保温厚（㎜） 保温厚（㎜） 保温厚（㎜）
適用スーパーエスロメタックスFC（●印の品揃えに適応）
呼び16
10 20 25 10 20 25 10 20 25
品 名
品 番 曲げ半径
呼び20 梱包数
（個） 呼び25
① ② ③ ④ ⑤
⑥
⑦
No.
① ② ③ ④ ⑤ ⑥ ⑦本体 リング リング 本体 パッキン 圧縮リング 外周スペーサーリング
鉛レス銅合金 耐塩素
鉛レス銅合金 耐塩素
名 称
材 質
回転オスねじアダプターは 継手内に回転機構を有し、 ねじ込み接続が可能です。
プレハブベンダーは保温付管用曲げ加工具です。曲げる箇所の保温外面にプレハブベンダーを当て、面ファスナー（中央の黒い帯）で 保温付管に仮止めして使います。 曲げによる管扁平や座屈を防ぐため、曲げ加工の際は必ずプレハブベンダーをご使用ください。
※
プレハブシステムは
、
全て受注生産品です。
詳細お打ち合わせのため、まずは弊社営業所へご一報ください。
使用例
プレハブシステム専用品
スーパーエスロメタックスFC プレハブシステムの内容
※プレハブベンダーは受注生産品です。
回転オスねじアダプター
スーパーエスロメタックスFC プレハブ加工管
メタキュット メスねじチーズ
冷温水本管
メタキュット 回転オスねじアダプター
メタキュット 回転オスねじ アダプター
ACドレンパイプ
ファンコイルユニット
メタキュット 回転オスねじ アダプター スーパーエスロメタックスFC
プレハブ加工管
空 調
エスロンメタキュットREDの品揃え・規格についてはP17をご参照ください。
メタキュットが新機能を搭載！
スーパーエスロメタックス専用継手
水圧試験で漏水しなければ
施工完了!
施工完了!
金属強化ポリエチレン管スーパーエスロメタックス用継手として、発売以来、多くの実績と信頼を築いてきたメタキュット。 さらに洗練し「圧縮締め忘れゼロ」を徹底的に追求したメタキュットRED。積水化学が信頼の配管システムをお届けします。
リングの縮径により管がニップル部に
食い込み、高い抜け止め力と止水性を
発揮。
継手本体（鉛レス青銅）
圧縮リング（SUS316L）
パッキン（耐塩素EPDM）
接続状況を目視で確認。
挿入確認孔
施工時に脱落し、施工完了が外観から
容易に判別可能。
赤リング（ABS樹脂）
断面図（配管接続後）
呼び径16～25
スーパーエスロメタックス用圧縮継手管を挿入しただけでは 管がパッキンに触れません。
［隙間がなくなる］ ［隙間がある］
特 長
水圧試験で
100％締め忘れを発見
管を挿入しただけでは、止
水しない構造となっている
ため、継手圧縮忘れは必ず
水圧試験で発見できます。
施工完了が
外観から容易に判別可能
継手圧縮後は、外観（色）の変化を目視で確
認しやすいため、水圧試験を実施する前に、
圧縮締め忘れの発見が容易になります。
メタキュットRED専用工具で
簡単・確実・スピーディ施工
進化したメタキュットＲＥＤ継手専用の工
具を使用しますが、工具の構造、取り扱い
方法は従来同様ですので、熟練技能は不
要で、施工品質のバラツキはありません。
圧縮前
圧縮後
赤リングが 無い
管が見える
圧縮痕線が3本
圧縮締め込み
構 造
1
2
3
水圧試験で
100％
の締め忘れ発見
！
あらかじめ両管端にねじ継手をプレハブ接続。
ファンコイルユニット回りの配管を
プレハブ化
します。
1
専用電動工具の高所圧縮作業が不要です。
2
施工管理工数の削減が可能です。
プレハブ工法と従来工法との、施工の流れ比較
プレハブ
工
法
事前作業
巻き出し
曲げ加工
継手ねじ込み
天井作業
従 来
工 法
事前作業
巻き出し
切 断
曲げ加工
継手ねじ込み
天井作業
管端面仕上げ
管を挿入
継手圧縮
・天井作業の省力化
・施工管理工数の削減
に貢献します。
プレハブ工法は
プレハブシステム
回転オスねじアダプター
呼び径 ねじサイズ 保温厚 配管長
16
R3/4
R3/4
R1
10
㎜20
㎜25
㎜10
㎜20
㎜25
㎜10
㎜20
㎜25
㎜20
25
・ＳＵＳフレキ管（内面蛇腹）と異なり内面 は平滑です。
・使用温度－圧力範囲は通常のスーパー エスロメタックスと同等です 。 ・保温付管は管部の保温施工が不要です※。
※管露出部や継手等は別途保温が必要です。
（
0.1m
きざみの場合も特殊対応します）1.9m～10m
（0.5m
きざみ）回転オスネジアダプターの構造
プレハブベンダー
プレハブベンダー
1
型2
型3
型200
㎜250
㎜300
㎜5
5
3
● ●
● ● ● ●
● ● ●
保温厚（㎜） 保温厚（㎜） 保温厚（㎜）
適用スーパーエスロメタックスFC（●印の品揃えに適応）
呼び16
10 20 25 10 20 25 10 20 25
品 名
SMPB1
SMPB2
SMPB3
品 番 曲げ半径
呼び20 梱包数
（個） 呼び25
① ② ③ ④ ⑤
⑥
⑦
No.
① ② ③ ④ ⑤ ⑥ ⑦本体A O-リング
C-リング 本体B パッキン 圧縮リング 外周スペーサーリング
鉛レス銅合金 耐塩素EPDM SUS304 WPB
鉛レス銅合金 耐塩素EPDM
SUS316L SUS304
名 称
材 質
回転オスねじアダプターは 継手内に回転機構を有し、 ねじ込み接続が可能です。
プレハブベンダーは保温付管用曲げ加工具です。曲げる箇所の保温外面にプレハブベンダーを当て、面ファスナー（中央の黒い帯）で 保温付管に仮止めして使います。 曲げによる管扁平や座屈を防ぐため、曲げ加工の際は必ずプレハブベンダーをご使用ください。
※
プレハブシステムは
、
全て受注生産品です。
詳細お打ち合わせのため、まずは弊社営業所へご一報ください。
使用例
プレハブシステム専用品
スーパーエスロメタックスFC プレハブシステムの内容
※プレハブベンダーは受注生産品です。
回転オスねじアダプター
地中熱を利用した
道路・駐車場融雪に
未利用エネルギー活用
熱源から移送されたエネルギーを
適切に放熱する最適管材です
金属強化ポリエチレン管
呼び径10～50
優れた耐食性・耐久性
● 内面ポリエチレン樹脂で腐食に強く優れた耐食性、耐久性を発揮
● アルミ複合の三層構造で高い耐圧性能を発揮
酸素透過なし
● アルミ層があるため、酸素透過なし
施工の自由度大
● 長尺で途中に継手を使用しない配管が可能
● 柔軟で自在な曲げ加工が可能でさらに曲げ形状を保持
● 軽量で取り扱い容易
金属強化ポリエチレン管
アルミ補強層
変性ポリエチレン層（接着層）
変性ポリエチレン層（接着層）
外層ポリエチレン（高密度PE）
内層ポリエチレン（高耐熱PE）
柔軟で耐食・耐熱性に優れた 高耐熱ポリエチレン。 強度・延伸性に優れたアルミ補強層。特殊接着性ポリエチレン による接着層。
スーパーエスロメタックスの管構造
利用広がる地中熱
地中熱は再生可能エネルギーの一つです。省エネやＣＯ
2排出量
削減に貢献することから、ＺＥＢ（ゼロエネルギービル）を目指す
省エネ建築物の空調や給湯への利用・導入事例が増えています。
冷房時の排熱が出ず、ヒートアイランド現象の抑制にもなり、都
市部におけるクリーンエネルギーとしても期待されています。
補助制度
補助の内容は自治体によって異なります。
各自治体へお問い合わせください。
地中のエネルギーを有効活用
道路・駐車場融雪
地中熱利用
エスロヒート地中熱
スーパーエスロメタックス
地中熱（地下水）利用等の
道路融雪用コンクリート埋設放熱管
エスロンスーパーエスロメタックスの品揃え・規格についてはP11をご参照ください。
地中熱を利用した
道路・駐車場融雪に
未利用エネルギー活用
熱源から移送されたエネルギーを
適切に放熱する最適管材です
金属強化ポリエチレン管
呼び径10～50
優れた耐食性・耐久性
● 内面ポリエチレン樹脂で腐食に強く優れた耐食性、耐久性を発揮
● アルミ複合の三層構造で高い耐圧性能を発揮
酸素透過なし
● アルミ層があるため、酸素透過なし
施工の自由度大
● 長尺で途中に継手を使用しない配管が可能
● 柔軟で自在な曲げ加工が可能でさらに曲げ形状を保持
● 軽量で取り扱い容易
金属強化ポリエチレン管
アルミ補強層
変性ポリエチレン層（接着層）
変性ポリエチレン層（接着層）
外層ポリエチレン（高密度PE）
内層ポリエチレン（高耐熱PE）
柔軟で耐食・耐熱性に優れた 高耐熱ポリエチレン。 強度・延伸性に優れたアルミ補強層。特殊接着性ポリエチレン による接着層。
スーパーエスロメタックスの管構造
利用広がる地中熱
地中熱は再生可能エネルギーの一つです。省エネやＣＯ
2排出量
削減に貢献することから、ＺＥＢ（ゼロエネルギービル）を目指す
省エネ建築物の空調や給湯への利用・導入事例が増えています。
冷房時の排熱が出ず、ヒートアイランド現象の抑制にもなり、都
市部におけるクリーンエネルギーとしても期待されています。
補助制度
補助の内容は自治体によって異なります。
各自治体へお問い合わせください。
地中のエネルギーを有効活用
道路・駐車場融雪
地中熱利用
エスロヒート地中熱
スーパーエスロメタックス
地中熱（地下水）利用等の
道路融雪用コンクリート埋設放熱管
エスロンスーパーエスロメタックスの品揃え・規格についてはP11をご参照ください。
融雪用途例
道路
融雪
トンネル出口や高速道路パーキングエリアなど
トンネルの出口での使用例
橋上道路での使用例
駐車場
融雪
オフィスやショッピングセンターなどの駐車場
道路融雪
駐車場融雪
外気と地中との温度差を利用し、少ない電気エネルギーで
建物空調や道路融雪が行えます。
施工例
関連製品
地中から採熱
冬
夏
地中へ放熱
ボアホール型
水平型
冬は暖か
く
冬は暖か
く
夏は涼
しく
夏は涼
しく
浴 室
洗 面
キッチン
トイレ
洗濯機 給湯器
給湯管
給水管
2Fへ
スーパーエスロメタックス
メタッチチーズ
メタッチ 座付給水栓エルボ メタッチ
継手一体型止水栓
メタッチ 座付給水栓エルボ
メタッチ
オスねじアダプター（平行）
メタッチ 床出しソケット メタッチ
袋ナットアダプター
メタッチ オスねじアダプター
■接続機構
スーパーエスロメタックス用ワンタッチ継手
●管端の面仕上げ後、管を継手に差し込むだけのワンタッチ接続です。
●継手挿入標線付スケルトンボディで挿入状態を目視で確認できます。
●継手本体通水部は新鉛浸出基準※をクリアしています。
※平成15年4月1日より施行された「厚生労働省令第138号
（給水装置の構造及び材質の基準に関する省令の一部を改正する省令、新鉛浸出基準＝0.01㎎/ℓ）」の適合品です。
＜呼び径10、13（透明ナットタイプ）＞
継手本体通水部
（鉛レス青銅又は青銅の鉛除去表面処理） 新鉛浸出基準をクリア。（※）
袋ナット
（CAC406C又はC3604） 抜け止めリング
（CAC406C又はC3604） 管の抜けを防止。
パッキン（耐塩素EPDM） 止水用のゴムパッキン スケルトンボディ（PPSU又はPES） 透明樹脂で管の挿入状態が見やすい構造です。
■構造
＜呼び径16、20及びその異径品種＞
抜け止めリング （SUS304-CSP）
管の抜けを防止。 パッキン（耐塩素EPDM）
止水用のゴムパッキン スケルトンボディ（PC） 透明樹脂で管の挿入状態が見やすい 構造です。
袋ナット（PC）
ガイドリング（SUS304） 継手本体通水部
PPSU、鉛レス青銅又は 青銅の鉛除去表面処理 新鉛浸出基準をクリア。（※）
■構造
（ ）
呼び径10～20
抜け止めリング パッキン ガイドリング
袋ナット スケルトンボディ 継手挿入標線
＜呼び径10、13（透明ナットタイプ）＞
①
パッキン 抜け止めリング袋ナット スケルトンボディ
管端仕上げした管を継手に挿入します。 管は袋ナット内側にある抜け止めリングを 拡げて通過します。
抜け止めリングを越えた管はパッキン （止水用）を圧縮しながら通過します。
パッキンを越えた管の先端が継手挿入標線 を越え、奥まで挿入すれば接続完了です。
継手挿入標線 継手挿入標線
②
③
④
①
②
③
④
管端仕上げした管を継手に挿入します。
管は袋ナット内側にある抜け止めリング の歯を開きながら通過します。
抜け止めリングを越えた管はガイドリ ングの上を通過し、管端にガイドリング が装着されます。
装着されたガイドリングがパッキン(止水 用)を圧縮しながら通過します。管の先 端が継手挿入標線を越え、奥まで挿入す れば接続完了です。
＜呼び径16、20及びその異径品種＞
継手挿入標線 金属強化ポリエチレン管
スーパーエスロメタックス用圧縮継手
/
スーパーエスロメタックス用ワンタッチ継手
分岐給水・給湯配管の
施工が確実に。
スピーディに。
特長についてはP4を、品揃え・規格については
P11をご参照ください。
エスロンメタッチの品揃え・規格についてはP18をご参照ください。
金属強化ポリエチレン管
配管例（メタッチの場合）
耐熱・耐食性に優れた
給水・給湯配管に
スーパーエスロメタックス用圧縮継手
天井放射空調パネル
天井放射空調とは
天井放射空調システム概要
放射パネルについて
蒸
発
蒸
浴 室
洗 面
キッチン
トイレ
洗濯機 給湯器
給湯管
給水管
2Fへ
スーパーエスロメタックス
メタッチチーズ
メタッチ 座付給水栓エルボ メタッチ
継手一体型止水栓
メタッチ 座付給水栓エルボ
メタッチ
オスねじアダプター（平行）
メタッチ 床出しソケット メタッチ
袋ナットアダプター
メタッチ オスねじアダプター
■接続機構
スーパーエスロメタックス用ワンタッチ継手
●管端の面仕上げ後、管を継手に差し込むだけのワンタッチ接続です。
●継手挿入標線付スケルトンボディで挿入状態を目視で確認できます。
●継手本体通水部は新鉛浸出基準※をクリアしています。
※平成15年4月1日より施行された「厚生労働省令第138号
（給水装置の構造及び材質の基準に関する省令の一部を改正する省令、新鉛浸出基準＝0.01㎎/ℓ）」の適合品です。
＜呼び径10、13（透明ナットタイプ）＞
継手本体通水部
（鉛レス青銅又は青銅の鉛除去表面処理） 新鉛浸出基準をクリア。（※）
袋ナット
（CAC406C又はC3604） 抜け止めリング
（CAC406C又はC3604） 管の抜けを防止。
パッキン（耐塩素EPDM） 止水用のゴムパッキン スケルトンボディ（PPSU又はPES） 透明樹脂で管の挿入状態が見やすい構造です。
■構造
＜呼び径16、20及びその異径品種＞
抜け止めリング （SUS304-CSP）
管の抜けを防止。 パッキン（耐塩素EPDM）
止水用のゴムパッキン スケルトンボディ（PC） 透明樹脂で管の挿入状態が見やすい 構造です。
袋ナット（PC）
ガイドリング（SUS304） 継手本体通水部
PPSU、鉛レス青銅又は 青銅の鉛除去表面処理 新鉛浸出基準をクリア。（※）
■構造
（ ）
呼び径10～20
抜け止めリング パッキン ガイドリング
袋ナット スケルトンボディ 継手挿入標線
＜呼び径10、13（透明ナットタイプ）＞
①
パッキン 抜け止めリング袋ナット スケルトンボディ
管端仕上げした管を継手に挿入します。 管は袋ナット内側にある抜け止めリングを 拡げて通過します。
抜け止めリングを越えた管はパッキン （止水用）を圧縮しながら通過します。
パッキンを越えた管の先端が継手挿入標線 を越え、奥まで挿入すれば接続完了です。
継手挿入標線 継手挿入標線
②
③
④
①
②
③
④
管端仕上げした管を継手に挿入します。
管は袋ナット内側にある抜け止めリング の歯を開きながら通過します。
抜け止めリングを越えた管はガイドリ ングの上を通過し、管端にガイドリング が装着されます。
装着されたガイドリングがパッキン(止水 用)を圧縮しながら通過します。管の先 端が継手挿入標線を越え、奥まで挿入す れば接続完了です。
＜呼び径16、20及びその異径品種＞
継手挿入標線 金属強化ポリエチレン管
スーパーエスロメタックス用圧縮継手
/
スーパーエスロメタックス用ワンタッチ継手
分岐給水・給湯配管の
施工が確実に。
スピーディに。
特長についてはP4を、品揃え・規格については
P11をご参照ください。
エスロンメタッチの品揃え・規格についてはP18をご参照ください。
金属強化ポリエチレン管
配管例（メタッチの場合）
耐熱・耐食性に優れた
給水・給湯配管に
スーパーエスロメタックス用圧縮継手
天井放射空調パネル
天井放射空調とは
天井放射空調システム概要
放射パネルについて
蒸
発
蒸
発
対流
空調
（従来空調）風を送ることで居住内
全体の空気を冷やした
り、暖めたりする
直接
風が身体に
当たる
冷房 ききすぎ
送風音
対流25% 空気との接触
放射
空調
天井面の放射パネルに
冷水温水を流す
伝
導
伝
導
清涼感
静 粛
直接 風が身体
に あたらない
体の表面温度 より低い物へ 赤外線を放出 トンネル内の感覚
トンネル内の感覚
放射 50％
対流空調（従来空調）と天井放射空調の比較
・在 来 空 調と違 い、湿 度と温 度コント
ロールを別に制御
・人体の熱放射を、冷えた（20℃程度）
天井面で吸収
放射冷房の比較イメージ図
外気
（高温・多湿）
除湿器
16℃冷水 （低エクセルギー冷水）
冷房熱源
・高効率熱源機 ・井水 ・冷却塔
（フリークーリング）
放射
放射空調パネル
除湿給気
放射 放射＋対流
温度処理
温度処理
放射
空調
※下階の天井放射パネルが上階の床を冷却します
放射空調は一般空調に対して
送水温度が高い為、省エネ。
天井放射空調の特長
●
在来空調と違い、湿度と温度コントロールを
別に制御します。
●
人体の熱放射を、冷えた（20℃程度）天井面
で吸収します。
●
放射空調は一般空調に対して送水温度が高
い為、省エネです。
●
冷水への井水利用でより省エネが図れます。
スーパーエスロメタックスを張り巡らせた天井用
パネルです。管内に冷水・温水を流すことで室内
を快適な温度に保ちます。
放射パネル設置状況
高性能放射パネルの特長
● オールアルミ製パネルで熱伝導率に優れます。
● スーパーエスロメタックスの採用で高熱伝導 ・ 軽量です。
熱交換フロー
熱源機 熱交換器 天井放射パネル
除湿装置＋空調機
除湿
給気
（積水アクアシステム）
11
12
品 番 呼び径 外径（φD）厚み（t） L L （kg/1巻き）参考質量 梱包数（本） （円）価 格
1
1 2.9 3.6 3.4 4.5 4.7 6.0 6.9 6.9 8.4 9.3 10.4 11.5 13.3 14.3 15.5
18,380 29,720 20,370 34,000 27,140 35,160 42,660 40,690 47,180 56,260 60,990 51,870 63,340 74,340 84,410 25 24.95
10 20 10 20 10 20 25 10 20 25 30 10 20 25 30 SF1010Q
SF1020Q SF1310Q SF1320Q SF1610Q SF1620Q SF1625Q SF2010Q SF2020Q SF2025Q SF2030Q SF2510Q SF2520Q SF2525Q SF2530Q
単位：㎜ 定尺長さ（m）
保温材
35 55 37 57 41 61 71 46 66 76 86 53 73 83 93 16
20
25 10
13
■
長尺管（巻き物）
L
エンボス加工 （表面） L1
スーパーエスロメタックス 架橋ポリエチレンフォーム
t
t
φ
D
品 番 呼び径 外径（φD）厚み（t） L L 梱包数（本） （円）価 格
1
10 20 25 10 20 25 10 20 25 30 10 20 25 30 10 20 25 30 10 20 25 30 10 20 25 30 37 57 67 41 61 71 46 66 76 86 53 73 83 93 61 81 91 101 71 91 101 111 84 104 114 124
0.54 0.72 0.88 0.75 0.96 1.10 1.10 1.34 1.49 1.66 1.84 2.13 2.29 2.48 2.32 2.63 2.81 3.02 3.40 3.75 3.95 4.18 5.28 5.69 5.92 6.18
4,340 6,200 6,710 5,170 7,040 7,710 5,780 7,970 9,490 10,510 6,960 9,500 11,190 12,210 10,480 12,120 13,270 15,410 13,280 14,830 16,040 18,910 19,700 20,860 23,090 25,280 4,000 3,900
SF13104 SF13204 SF13254 SF16104 SF16204 SF16254 SF20104 SF20204 SF20254 SF20304 SF25104 SF25204 SF25254 SF25304 SF32104 SF32204 SF32254 SF32304 SF40104 SF40204 SF40254 SF40304 SF50104 SF50204 SF50254 SF50304 ※ ※
※
※
※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※
単位：㎜ 定尺長さ
保温材 参考質量
（kg/本）
16 13
20
25
32
40
50
9
9
9 6 4 4
4
4 6
備考． ※は受注生産品です。納期をご確認ください。
■
直 管
■
管の共通寸法
呼び径 外 径φD 内 径φd 管 厚T （kg/m）参考質量
10 13 16 20 25 32 40 50
14.1 16.1 20.1 25.1 32.1 40.1 50.1 63.1
10.1 12.1 15.6 19.6 26.1 33.1 42.1 53.1
2.00 2.00 2.25 2.75 3.00 3.50 4.00 5.00
0.09 0.11 0.16 0.24 0.35 0.54 0.80 1.26
単位：㎜
φ
D
φ
d
T
外層ポリエチレン（高密度PE）
内層ポリエチレン（高耐熱PE） アルミ補強層
変性ポリエチレン層（接着層）
L
φ
B
φ
A
C
品 番 呼び径 定尺長さL （kg/本）参考質量 梱包数（本） （円）価 格
13 16 20 25 32 40 50 SMX134
SMX164 SMX204 SMX254 SMX324 SMX404 SMX504
0.44 0.63 0.98 1.39 2.14 3.18 5.02
40 30 20 15 10 6 4
1,890 2,560 3,950 5,290 7,980 10,880 16,130 単位：㎜
4,000
品 番 呼び径 全長（m/1巻き）内径（φA） 外径（φB） 幅（C）コイル寸法 （kg/1巻き）参考質量 梱包数（本） （円）価 格
10 13 16 20 25 SMX101H SMX131H SMX1650 SMX2050 SMX2550
600 600 600 800 980
800 830 810 1,070 1,250
9.0 10.9 7.9 12.2 17.3 100 120 110 110 140
39,900 46,200 30,980 48,300 64,580 1
100 100 50 50 50
単位：㎜
■
直 管
■
長尺管（巻き物）
金属強化ポリエチレン管 〈保温材付〉金属強化ポリエチレン管
のラインアップ
（保温材付）のラインアップ
品 番 呼び径 外径（φD）厚み（t） L L （kg/1巻き）参考質量 梱包数（本） （円）価 格
1
1 2.9 3.6 3.4 4.5 4.7 6.0 6.9 6.9 8.4 9.3 10.4 11.5 13.3 14.3 15.5
18,380 29,720 20,370 34,000 27,140 35,160 42,660 40,690 47,180 56,260 60,990 51,870 63,340 74,340 84,410 25 24.95
10 20 10 20 10 20 25 10 20 25 30 10 20 25 30 SF1010Q
SF1020Q SF1310Q SF1320Q SF1610Q SF1620Q SF1625Q SF2010Q SF2020Q SF2025Q SF2030Q SF2510Q SF2520Q SF2525Q SF2530Q
単位：㎜ 定尺長さ（m）
保温材
35 55 37 57 41 61 71 46 66 76 86 53 73 83 93 16
20
25 10
13
■
長尺管（巻き物）
L
エンボス加工 （表面） L1
スーパーエスロメタックス 架橋ポリエチレンフォーム
t
t
φ
D
品 番 呼び径 外径（φD）厚み（t） L L 梱包数（本） （円）価 格
1
10 20 25 10 20 25 10 20 25 30 10 20 25 30 10 20 25 30 10 20 25 30 10 20 25 30 37 57 67 41 61 71 46 66 76 86 53 73 83 93 61 81 91 101 71 91 101 111 84 104 114 124
0.54 0.72 0.88 0.75 0.96 1.10 1.10 1.34 1.49 1.66 1.84 2.13 2.29 2.48 2.32 2.63 2.81 3.02 3.40 3.75 3.95 4.18 5.28 5.69 5.92 6.18
4,340 6,200 6,710 5,170 7,040 7,710 5,780 7,970 9,490 10,510 6,960 9,500 11,190 12,210 10,480 12,120 13,270 15,410 13,280 14,830 16,040 18,910 19,700 20,860 23,090 25,280 4,000 3,900
SF13104 SF13204 SF13254 SF16104 SF16204 SF16254 SF20104 SF20204 SF20254 SF20304 SF25104 SF25204 SF25254 SF25304 SF32104 SF32204 SF32254 SF32304 SF40104 SF40204 SF40254 SF40304 SF50104 SF50204 SF50254 SF50304 ※ ※
※
※
※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※
単位：㎜ 定尺長さ
保温材 参考質量
（kg/本）
16 13
20
25
32
40
50
9
9
9 6 4 4
4
4 6
備考． ※は受注生産品です。納期をご確認ください。
■
直 管
■
管の共通寸法
呼び径 外 径φD 内 径φd 管 厚T （kg/m）参考質量
10 13 16 20 25 32 40 50
14.1 16.1 20.1 25.1 32.1 40.1 50.1 63.1
10.1 12.1 15.6 19.6 26.1 33.1 42.1 53.1
2.00 2.00 2.25 2.75 3.00 3.50 4.00 5.00
0.09 0.11 0.16 0.24 0.35 0.54 0.80 1.26
単位：㎜
φ
D
φ
d
T
外層ポリエチレン（高密度PE）
内層ポリエチレン（高耐熱PE） アルミ補強層
変性ポリエチレン層（接着層）
L
φ
B
φ
A
C
品 番 呼び径 定尺長さL （kg/本）参考質量 梱包数（本） （円）価 格
13 16 20 25 32 40 50 SMX134
SMX164 SMX204 SMX254 SMX324 SMX404 SMX504
0.44 0.63 0.98 1.39 2.14 3.18 5.02
40 30 20 15 10 6 4
1,890 2,560 3,950 5,290 7,980 10,880 16,130 単位：㎜
4,000
品 番 呼び径 全長（m/1巻き）内径（φA） 外径（φB） 幅（C）コイル寸法 （kg/1巻き）参考質量 梱包数（本） （円）価 格
10 13 16 20 25 SMX101H SMX131H SMX1650 SMX2050 SMX2550
600 600 600 800 980
800 830 810 1,070 1,250
9.0 10.9 7.9 12.2 17.3 100 120 110 110 140
39,900 46,200 30,980 48,300 64,580 1
100 100 50 50 50
単位：㎜
■
直 管
■
長尺管（巻き物）
金属強化ポリエチレン管 〈保温材付〉金属強化ポリエチレン管
のラインアップ
（保温材付）のラインアップ
継手の規格
13
14
No. 部品名称 材 質
継手本体通水部 圧縮リング パッキン ①
② ③
鉛レス青銅又は CAC406（脱鉛処理品） SUS316L
耐塩素 EPDM
呼び径 ℓ A φD φd
10 13 16 20 25 32 40 50 20.5 20.5 22.0 27.5 29.2 29.2 38.1 40.6 19.0 19.0 20.5 27.0 27.2 27.2 36.6 39.6 15.3 17.3 21.3 26.3 33.6 41.6 52.25 65.3 6.0 6.5 8.8 12.6 18.6 24.65 33.2 43.1 単位：㎜
No. 部品名称 材 質
継手本体通水部 圧縮リング パッキン ①
② ③
鉛レス青銅又は CAC406（脱鉛処理品） SUS316L
耐塩素 EPDM
呼び径 ℓ A φD φd
10 13 16 20 25 32 40 50 20.5 20.5 22.0 27.5 29.2 29.2 38.1 40.6 19.0 19.0 20.5 27.0 27.2 27.2 36.6 39.6 15.3 17.3 21.3 26.3 33.6 41.6 52.25 65.3 6.0 6.5 8.8 12.6 18.6 24.65 33.2 43.1 単位：㎜
φ d φ D ① ② ③ A ℓ
■
受口共通寸法
L
六角二面幅W B XB φ d 2 L
六角二面幅W B
XB
φ
d
2
品 番 呼び径×XB L B φd2 W
10×R1/2
13×R1/2
16×R1/2
16×R3/4
20×R3/4
25×R1
32×R1 1/4
40×R1 1/2
50×R2
15.5 15.5 15.5 17.0 17.0 20.0 21.0 21.0 25.0 41.5 41.5 43.0 46.5 53.0 57.2 62.2 71.6 79.6 14.0 14.0 14.0 18.0 18.0 24.0 32.0 38.0 49.0 22 22 24 28 30 36 46 56 70（八角）
1,010 1,010 1,140 1,360 1,510 2,020 2,780 4,030 4,790 単位：㎜
MKOA10 MKOA13 MKOA16 MKOA162 MKOA20 MKOA25 MKOA32 MKOA40 MKOA50
梱包数 （個） （円）価 格 210（70×3） 210（70×3） 120（20×6） 120（20×6） 90（15×6） 72（12×6） 36（12×3） 24（8×3） 24（6×4）
品 番
備考1.平行ねじは砲金六角部に識別の溝があります。
2.平行ねじはフレキの袋ナット接続用です。管用テーパーねじの めねじ（Rp、Rc）には接続できません。
呼び径×XB L B φd2 W
10×G1/2
13×G1/2
16×G1/2
16×G3/4
20×G3/4
25×G1
32×G1 1/4
40×G1 1/2
50×G2
15.5 15.5 15.5 17.0 17.0 20.0 21.0 21.0 25.0 41.5 41.5 43.0 46.5 53.0 57.2 62.2 71.6 79.6 14.0 14.0 14.0 18.0 18.0 24.0 32.0 38.0 49.0 22 22 24 28 30 36 46 56 70（八角）
1,010 1,010 1,140 1,360 1,510 2,020 2,780 4,030 4,750 単位：㎜
MKOA10G MKOA13G MKOA16G MKO162G MKOA20G MKOA25G MKOA32G MKOA40G MKOA50G
梱包数 （個） （円）価 格 210（70×3） 210（70×3） 120（20×6） 120（20×6） 90（15×6） 72（12×6） 36（12×3） 24（8×3） 24（6×4）
■
オスねじアダプター
●テーパねじ
●平行ねじ
ねじの種類：R ……管用テーパおねじ Rp ……管用テーパねじの平行めねじ Rc ……管用テーパめねじ G ……管用平行ねじ
平行ねじ品識別溝
L B
C XB
六角二面幅W
品 番 呼び径×XB L B C W 10×Rc1/2
13×Rc1/2
16×Rc1/2
16×Rc3/4
20×Rc3/4
25×Rc1
32×Rc1 1/4
32×Rc1
32×Rc3/4
32×Rc1/2
40×Rc1 1/2
40×Rc1 1/4
40×Rc1
40×Rc3/4
40×Rc1/2
50×Rc2
50×Rc1 1/2
50×Rc1 1/4
50×Rc1
50×Rc3/4
23.0 23.0 23.5 25.0 25.0 28.5 32.0 29.5 27.0 25.5 32.5 32.5 30.0 27.5 26.0 37.0 33.5 33.5 31.0 28.5 42.5 42.0 44.0 45.5 52.0 56.7 59.2 56.7 54.2 52.7 69.1 69.1 66.6 64.1 62.6 76.6 73.1 73.1 70.6 68.1 17.0 17.0 17.0 18.5 18.5 21.0 23.5 21.0 18.5 17.0 23.5 23.5 21.0 18.5 17.0 27.0 23.5 23.5 21.0 18.5 27 27 27 35 35 41 50 46 46 46 56 56 56 56 56 70（八角）
70（八角）
70（八角）
70（八角）
70（八角）
1,260 1,280 1,330 1,680 1,900 2,400 3,300 2,840 2,840 3,070 4,030 4,190 4,160 4,850 4,490 4,800 4,920 5,680 5,960 5,890 単位：㎜
MKMA10 MKMA13 MKMA16 MKMA162 MKMA20 MKMA25 MKMA32 MKMA321 MKMA322 MKMA323 MKMA40 MKMA401 MKMA402 MKMA403 MKMA404 MKMA50 MKMA501 MKMA502 MKMA503 MKMA504 192（32×6） 192（32×6） 192（32×6） 72（12×6） 72（12×6） 54（9×6） 36（12×3） 36（12×3） 36（12×3） 36（12×3） 24（8×3） 24（8×3） 24（8×3） 24（8×3） 24（8×3） 18（6×3） 18（6×3） 18（6×3） 18（6×3） 18（6×3） 梱包数（個）価格（円）
■
メスねじアダプター
六角二面幅W XB
シートパッキン L2
L1
品 番 呼び径×XB L1 L2 W
13×G1/2
16×G1/2
20×G3/4
25×G1
32×G1 1/4
40×G1 1/2
50×G2
7.5 7.5 8.5 10.5 12.5 12.5 16.5 41.5 43.5 51.5 57.7 60.2 71.6 82.1 27 27 32 41 50 56 70（八角）
1,740 1,910 2,470 3,040 4,390 5,710 8,240 単位：㎜
備考． ねじ部は付属のシートパッキンで止水します。 シートパッキンの材質：ノンアスベスト
MKAD13 MKAD16 MKAD20 MKAD25 MKAD32 MKAD40 MKAD50
梱包数（個）価格（円） 96（32×3） 96（32×3） 72（12×6） 54（9×6） 36（12×3） 24（8×3） 18（6×3）
■
袋ナットアダプター
XB M28×P1.5 20 L2 L 1 17
品 番 呼び径×XB L1 L2
13×Rp1/2
16×Rp1/2
20×Rp1/2
34.0 35.0 38.0 2,030 2,050 2,330 34.0 35.5 42.0
単位：㎜
MKWL13 MKWL16 MKWL20
梱包数（個）価格（円） 72（12×6） 72（12×6） 72（12×6）
■
給水栓エルボ
4-φ5 XB 50 M28×P1.5 20 17 35 28 12 L 1
L2 L3 品 番 呼び径×XB L1 L2 梱包数（個）価格（円） 13×Rp1/2
16×Rp1/2
20×Rp1/2
34.0 35.0 38.0 34.0 35.5 42.0 72（6×12） 72（6×12） 36（6×6） L3 12.0 12.0 15.0 2,820 3,010 3,230 単位：㎜
MKWL13Z MKWL16Z MKWL20Z
■
座付給水栓エルボ
17 48 28 12 19 34 56 Rp1/2 M28×P1.5
品 番 呼び径×XB 梱包数（個）価格（円） 13×Rp1/2
MKWL13D 72（6×12）3,780 単位：㎜
■
天座付給水栓エルボ
L1 C' A' B' L2 L 3
品 番 （A'×B'×C'）呼び径 L1 L2 L3
13 16 16×16×13
16×13×13
20 20×20×16
20×20×13
20×13×13
25 25×25×20
25×25×16
32 32×32×25
32×32×20
40 40×40×32
40×40×25
50 50×50×40
50×50×32
32.5 36.5 34.5 34.5 45.5 43.0 41.0 41.0 51.7 48.7 46.2 55.2 50.2 47.2 69.6 64.6 59.6 80.1 73.1 68.1 32.5 36.5 34.5 32.5 45.5 43.0 41.0 32.5 51.7 48.7 46.2 55.2 50.2 47.2 69.6 64.6 59.6 80.1 73.1 68.1 31.0 33.5 32.0 32.0 43.0 36.5 35.0 35.0 47.2 46.0 39.5 51.2 52.2 51.0 65.6 56.2 57.2 75.6 72.6 63.2 2,580 2,820 2,650 2,650 3,530 3,440 3,440 3,440 4,260 4,160 4,080 5,990 5,780 5,740 8,800 8,360 8,210 12,420 11,980 11,700 単位：㎜
MKT13 MKT16 MKT161 MKT1633 MKT20 MKT201 MKT202 MKT2033 MKT25 MKT251 MKT252 MKT32 MKT321 MKT322 MKT40 MKT401 MKT402 MKT50 MKT501 MKT502 96（8×12） 72（6×12） 96（8×12） 96（8×12） 48（8×6） 48（8×6） 60（10×6） 24（8×3） 36（6×6） 48（8×6） 48（8×6） 24（4×6） 36（6×6） 18（6×3） 12（3×4） 16（4×4） 16（4×4） 12（3×4） 12（3×4） 12（3×4） 梱包数 （個） （円）価 格
■
チーズ
スーパーエスロメタックス用圧縮継手
