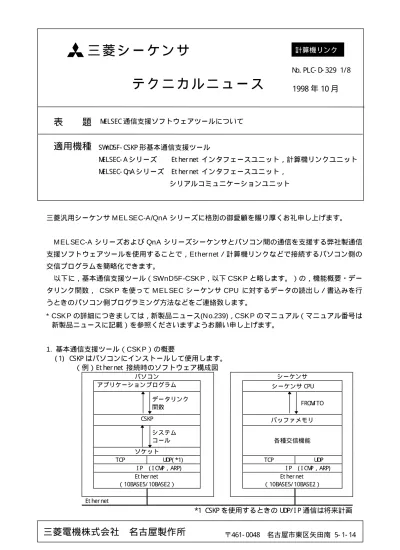

テ ク ニ カ ル ニ ュ ー ス
適用機種
表 題
1998 年 10 月
N
o. PLC- D
- 329 1/ 8
MELSEC 通信支援ソフトウェアツールについて
SWnD5F- CSKP 形基本通信支援ツール
MELSEC- A シリーズ Et her net インタフェースユニット，計算機リンクユニット
MELSEC- QnA シリーズ Et her net インタフェースユニット，
シリアルコミュニケーションユニット
三菱電機株式会社 名古屋製作所
〒461- 0048 名古屋市東区矢田南 5- 1- 14
三菱汎用シーケンサM EL SEC-A/QnAシリーズに格別の御愛顧を賜り厚くお礼申し上げます。
M EL SEC-AシリーズおよびQnAシリーズシーケンサとパソコン間の通信を支援する弊社製通信
支援ソフトウェアツールを使用することで，Et her net／計算機リンクなどで接続するパソコン側の
交信プログラムを簡略化できます｡
以下に，基本通信支援ツール（SWnD5F-CSK P，以下CSK Pと略します。）の，機能概要・デー
タリンク関数， CSK Pを使って M EL SECシーケンサCPU に対するデータの読出し／書込みを行
うときのパソコン側プログラミング方法などをご連絡致します。
* CSK Pの詳細につきましては，新製品ニュース(N o.239)，CSK Pのマニュアル（マニュアル番号は
新製品ニュースに記載）を参照くださいますようお願い申し上げます。
1. 基本通信支援ツール（CSK P）の概要
( 1) CSKP はパソコンにインストールして使用します｡
（例）Et her net 接続時のソフトウェア構成図
パソコン シーケンサ
アプリケーションプログラム シーケンサ CPU
データリンク
関数
FROM/ TO
CSKP バッファメモリ
システム
コール
ソケット
各種交信機能
TCP UDP( *1) TCP UDP
I P ( I CMP，ARP) I P ( I CMP，ARP)
Et her net
（10BASE5/ 10BASE2）
Et her net
（10BASE5/ 10BASE2）
Et her net
( 2) 通信プロトコルを豊富にサポート
パソコン側ユーザは，下記 CSKP 用データリンク関数の引数で接続機種，交信要求内容を指定
することで，容易にシーケンサ CPU へアクセスすることができます｡
* ユーザは，シーケンサ側の特殊機能ユニット固有の通信伝文を理解する必要がありません。
接続手段を変更するときは，ユーザが作成したプログラムの一部（mdOpen の引数の通信チ
ャネル番号）を変更するのみで対応可能です。
一度作成したユーザプログラムは有効に活用できます。
( 3) シーケンサとのデータ交信専用のデータリンク関数をサポート
・通信回線のオープン／クローズやデバイスの読出し／書込みなど、シーケンサとのデータ
交信に必要な関数をデータリンク関数として用意しています｡
・多彩な通信プログラムが簡単に作成できるため，シーケンサ側との Et her net ／シリアル通
信などによる交信システムの開発が容易となります｡
関数名 データリンク関数の機能
mdOpen 指定された通信回線のチャネルを初期化し，オープンする。
mdCl os e 指定された通信回線のチャネルをクローズする。
mdSend 指定されたデバイスへデータを一括書込みする。
mdRecei ve 指定されたデバイスからデータを一括読出しする。
mdRandR ランダムに指定されたデバイスからデータを読み出す。
mdRandW ランダムに指定されたデバイスからデータを読み出す。
mdDevSet 指定されたビットデバイスをセット( ON) する。
mdDevRs t 指定されたビットデバイスをリセット( OFF) する。
mdCont r ol 指定されたシーケンサCPUに対してリモートRUN/ STOP/ PAUSEする。
mdTyper ead 指定されたシーケンサCPUの形名を読み出す。
( 4) 各種ユーティリティを添付
製品に含まれている通信診断用ユーティリティ，デバイスモニタユーティリティで，シーケ
ンサとパソコン間の通信テストやモニタを行うことができます。
( 5) プログラムレスでシステム構築をサポート
CSKP と Exc el 通信支援ツール( SWnD5F- OLEX) やモニタリングツール( SWnD5F- XMOP) を組合わせ
て使用することにより、プログラムレスでシステム構築することが可能です。
* パソコンとシーケンサ間の接続手
段に従って， CSKPはパソコン側
ユーザからの交信要求内容に合わ
せた交信伝文を生成し交信処理を
行います｡
M EL SECN ET/10
M EL SEC
データリンク関数
計算機リンク接続
M EL SECN ET(I I )
シーケンサCPU接続
Et her net接続 M EL SECNET(I I )接続
M EL SECNET/10接続 Et her net RS- 232C/ 422 変換
RS- 232C
DOS/Vパソコン
2. 基本通信支援ツール（CSKP）の活用例
シーケンサ側の Et her net インタフェースユニット，計算機リンクユニットと接続し，パソコンか
らシーケンサCPU へアクセスするときのプログラミング手順，プログラム例を示します。
プログラム例は，パソコンから A/ QnA シリーズのシーケンサ CPU に対しデータレジスタ( D) の
読出しを行い，その結果を画面に表示する内容になっています｡
2. 1 Et her net 接続時の活用例
(1) プログラミング手順（手続き概略フロー）
CSKP を使用してシーケンサ CPU へアクセスするパソコン側プログラムを作成するときの，デ
ータ読出し処理の流れを示します。
開 始
完 了 ｲ ｰ ｻ ﾈ ｯ ﾄ ﾕ ｰ ﾃ ｨ ﾘ ﾃ ｨ を 起 動
し て 相 手 先 を 設 定
通 信 回 線 を ク ロ ー ズ 通 信 回 線 を オ ー プ ン
対 象 ｼ ｰ ｹ ﾝ ｻ の ﾃ ﾞ ｰ ﾀ を
読 み 出 す
ｵ ｰ ﾌ ﾟ ﾝ 失 敗
ｵ ｰ ﾌ ﾟ ﾝ 成 功
読 出 し 続 行 終 了
① ｲ ｰ ｻ ﾈ ｯ ﾄ ﾕ ｰ ﾃ ｨ ﾘ ﾃ ｨ の 設 定 に つ い て
② m d O p en に つ い て
④ m d C l oseに つ い て ③ m d R ecei v eに つ い て 概 略 手 順
ユ ー テ ィ リ テ ィ に て 設 定
ユ ー ザ プ ロ グ ラ ム に て 実 施
ﾌ ﾟ ﾛ ｸ ﾞ ﾗ ﾑ ﾚ ｽ で 相 手 先 通 信 設 定 可 能 ！
①イーサネットユーティリティの設定について
Et her net 接続で通信するためのシーケンサ側の、ユニット形名（E71, QE71）、ホスト名
（I P アドレス）、ポート番号などを設定します。これらの情報は一つの論理局番として
記憶されます。
② mdOpen について
Et her net 通信回線のチャネル（番号＝61）を初期化しオープンする関数です。
実行結果として、オープンされた通信回線のパスが返えされます。
パ ス は シ ー ケ ン サ の デ ー タ を 読 み 出 す 関 数 （ mdRec ei ve） や 回 線 を ク ロ ー ズ す る 関 数
（mdCl os e）を実行するときに必要となります。
③ mdRec ei ve について
シーケンサ CPU のデバイスデータを読み出す関数です。
対象シーケンサの論理局番、読み出すデバイスと点数を引数に与えます。
④ mdCl os e について
オープンされている通信回線のチャネルをクローズ（通信回線を閉じる）する関数です。
(2) プログラミング例（Vi s ual C++の場合）
論理局番０の通信回線を介し、対象シーケンサ CPU の D0∼D1 の値を読み出し画面に表示し
ます。
/ *********************************************
* インクルード *
*********************************************/
#i nc l ude <s t di o. h>
#i nc l ude <wi ndows . h> / * Wi ndows 用インクルードファイル */
#i nc l ude " mdf unc . h" / * データリンク関数用インクルードファイル */
/ *********************************************
* 定数宣言 *
*********************************************/
#def i ne CHSN_ ETHERNET 61 / * Et her net 通信のチャネル（E71, QE71 共用）*/
#def i ne MODE_ DUMMY - 1 / * ダミー（- 1 固定） */
#def i ne STNO_ ROGI C 0 / * 論理局番 */
#def i ne DEVTYPE_ D 13 / * デバイスタイプ" Ｄ" */
#def i ne DEVNO_ 0 0 / * 読出し先頭デバイス番号 */
#def i ne SI ZE_ R_ BYTES 4 / * 読出しデータバイト数 */
#def i ne DATA_ I NI TI AL 0 / * 読出しエリア初期値 */
/ *****************************************************
* 論理局番” 0” のシーケンサデータを読み出します。 *
* 論理局番の設定はイーサネットユーティリティで *
* あらかじめ設定しておきます。 *
*****************************************************/
voi d mai n( )
{
/ * mdOpen 用引数を宣言します */
l ong pat h; / * パス保管変数 */
s hor t c han; / * 通信回線のチャネル番号 */
s hor t mode; / * ダミー（- 1 固定） */
s hor t or et ; / * mdOpen 関数の戻り値 */
/ * mdRec ei ve 用引数を宣言します */
s hor t s t no; / * 局番 */
s hor t devt yp; / * デバイスタイプ */
s hor t devno; / * 読出し先頭デバイス番号 */
s hor t s i z e; / * 読出しデータバイト数 */
s hor t dat a[ 2] ; / * 読出しデータバッファ */
s hor t r r et ; / * mdRec ei ve 関数の戻り値 */
/ * mdCl os e 用引数を宣言します */
s hor t c r et ; / * mdCl os e 関数の戻り値 */
/ * mdOpen 用引数設定します */
c han = CHSN_ ETHERNET; / * Et her net 通信のチャネル */
mode = MODE_ DUMMY; / * ダミー( - 1 固定) */
/ * mdOpen を実行し回線を開きます */
or et = mdOpen( c han, mode, &pat h ) ;
i f ( or et ! = 0 ) {
/ * 関数が失敗したらエラーが返ります */
pr i nt f ( " mdOpen er r or [ %04x] ¥n" , or et ) ;
} el s e{
/ * mdOpen が成功した時のみ処理続行します */
/ * mdRec ei ve 用引数設定します */
s t no = STNO_ ROGI C; / * 論理局番 */
devt yp = DEVTYPE_ D; / * デバイスタイプ” D” */
s i z e = SI ZE_ R_ BYTES; / * 2 点 4 バイト( ワードデバイスは 1 点 2ﾊﾞｲﾄ) */
dat a[ 0] = DATA_ I NI TI AL; / * 読出しデータエリアを初期化 */
dat a[ 1] = DATA_ I NI TI AL; / * 読出しデータエリアを初期化 */
/ * mdRec i eve を実行し読み出します */
/ * mdOpen で取得した pat h を使用します */
r r et = mdRec ei ve( pat h, s t no, devt yp, devno, &s i z e, &dat a ) ;
i f ( r r et ! = 0 ) {
/ * 関数が失敗したらエラーが返ります */
pr i nt f ( " mdRec ei ve er r or [ %04x] ¥n" , r r et ) ;
} el s e{
/ * 読み出したデータを表示します */
pr i nt f ( " dat a0 [ %4x] ¥n" , dat a[ 0] ) ; / * データ表示 */
pr i nt f ( " dat a1 [ %4x] ¥n" , dat a[ 1] ) ; / * データ表示 */
}
/ * mdCl os e を実行し回線を閉じます */
/ * mdOpen で取得した pat h を使用します */
c r et = mdCl os e( pat h ) ;
i f ( c r et ! = 0 ) {
/ * 関数が失敗したらエラーが返ります */
pr i nt f ( " mdCl os e er r or [ %04x] ¥n" , c r et ) ;
}
}
2. 2 計算機リンク接続時の活用例
(1) プログラミング手順（手続き概略フロー）
CSKP を使用してシーケンサ CPU へアクセスするパソコン側プログラムを作成するときの，
データ読出し処理の流れを示します。
開 始
完 了
計 算 機 ﾘ ﾝ ｸ ﾕ ｰ ﾃ ｨ ﾘ ﾃ ｨ を 起 動
し て 相 手 先 を 設 定
通 信 回 線 を ク ロ ー ズ 通 信 回 線 を オ ー プ ン
対 象 ｼ ｰ ｹ ﾝ ｻ の ﾃ ﾞ ｰ ﾀ を
読 み 出 す
ｵ ｰ ﾌ ﾟ ﾝ 失 敗
ｵ ｰ ﾌ ﾟ ﾝ 成 功
読 み 出 し 続 行 終 了
① 計 算 機 ﾘ ﾝ ｸ ﾕ ｰ ﾃ ｨ ﾘ ﾃ ｨ の 設 定 に つ い て
② m d O p en に つ い て
④ m d C l os eに つ い て ③ m d R ecei v eに つ い て 概 略 手 順
ユ ー テ ィ リ テ ィ に て 設 定
ユ ー ザ プ ロ グ ラ ム に て 実 施
ﾌ ﾟ ﾛ ｸ ﾞ ﾗ ﾑ ﾚ ｽ で 相 手 先 通 信 設 定 可 能 ！
①計算機リンクユーティリティの設定について
計算機リンク接続で通信するためのシーケンサ側の、計算機リンクユニット／シリアルコ
ミュニケーションユニット形名（C24, UC24, QC24）、ユニット局番、COM ポートの通信条
件などを設定します。これらの情報は一つの論理局番として記憶されます。
② mdOpen について
シリアル通信回線のチャネル（シリアルポート（COMポート）のチャネル番号＝31∼40）を
初期化しオープンする関数です。
実行結果として、オープンされた通信回線のパスが返えされます。
パ ス は シ ー ケ ン サ の デ ー タ を 読 み 出 す 関 数 （ mdRec ei ve） や 回 線 を ク ロ ー ズ す る 関 数
（mdCl os e）を実行するときに必要となります。
③ mdRec ei ve について
シーケンサ CPU のデバイスデータを読み出す関数です。
対象シーケンサの論理局番、読み出すデバイスと点数を引数に与えます。
④ mdCl os e について
オープンされている通信回線のチャネルをクローズ（通信回線を閉じる）する関数です。
(2) プログラミング例（Vi s ual C++の場合）
論理局番０の通信回線を介し、対象シーケンサ CPU の D0∼D1 の値を読み出し画面に表示し
ます。
/* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
* インクルード *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * / #include <st dio.h>
#include <windows.h> /* Windows用インクルードファイル * /
#include "mdfunc.h" /* データリンク関数用インクルードファイル * /
/* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
* 定数宣言 *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * /
#define CH SN _COM 1 31 /* 計算機リンク通信のチャネル（C24,U C24,QC24
共用）* /
#define M ODE_DU M M Y -1 /* ダミー（-1固定） * /
#define STN O_ROGI C 0 /* 論理局番 * /
#defi ne DEVTYPE_D 13 /* デバイスタイプ"Ｄ" * /
#define DEVN O_0 0 /* 読出し先頭デバイス番号 * /
#defi ne SI ZE_R_BYTES 4 /* 読出しデータバイト数 * /
#defi ne DATA_I N I TI AL 0 /* 読出しエリア初期値 * /
/* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
* 論理局番” 0” のシーケンサデータを読み出します。 *
* 論理局番の設定は計算機リンクユーティリティで*
* あらかじめ設定しておきます。 *
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * /
voi d mai n( )
{
/ * mdOpen 用引数を宣言します */
l ong pat h; / * パス保管変数 */
s hor t c han; / * 通信回線のチャネル番号 */
s hor t mode; / * ダミー（- 1 固定） */
s hor t or et ; / * mdOpen 関数の戻り値 */
/ * mdRec ei ve 用引数を宣言します */
s hor t s t no; / * 局番 */
s hor t devt yp; / * デバイスタイプ */
s hor t devno; / * 読出し先頭デバイス番号 */
s hor t s i z e; / * 読出しデータバイト数 */
s hor t dat a[ 2] ; / * 読出しデータバッファ */
s hor t r r et ; / * mdRec ei ve 関数の戻り値 */
/ * mdCl os e 用引数を宣言します */
s hor t c r et ; / * mdCl os e 関数の戻り値 */
/ * mdOpen 用引数設定します */
c han = CHSN_ COM1; / * 計算機リンク通信のチャネル */
mode = MODE_ DUMMY; / * ダミー( - 1 固定) */
/ * mdOpen を実行し回線を開きます */
or et = mdOpen( c han, mode, &pat h ) ;
i f ( or et ! = 0 ) {
/ * 関数が失敗したらエラーが返ります */
pr i nt f ( " mdOpen er r or [ %04x] ¥n" , or et ) ;
} el s e{
/ * mdOpen が成功した時のみ処理続行します */
/ * mdRec ei ve 用引数設定します */
s t no = STNO_ ROGI C; / * 論理局番 */
devt yp = DEVTYPE_ D; / * デバイスタイプ” D” */
s i z e = SI ZE_ R_ BYTES; / * 2 点 4 バイト( ワードデバイスは 1 点 2
ﾊﾞｲﾄ) */
dat a[ 0] = DATA_ I NI TI AL; / * 読出しデータエリアを初期化 */
dat a[ 1] = DATA_ I NI TI AL; / * 読出しデータエリアを初期化 */
/ * mdRec i eve を実行し読み出します */
/ * mdOpen で取得した pat h を使用します */
r r et = mdRec ei ve( pat h, s t no, devt yp, devno, &s i z e, &dat a ) ;
i f ( r r et ! = 0 ) {
/ * 関数が失敗したらエラーが返ります */
pr i nt f ( " mdRec ei ve er r or [ %04x] ¥n" , r r et ) ;
} el s e{
/ * 読み出したデータを表示します */
pr i nt f ( " dat a0 [ %4x] ¥n" , dat a[ 0] ) ; / * データ表示 */
pr i nt f ( " dat a1 [ %4x] ¥n" , dat a[ 1] ) ; / * データ表示 */
}
/ * mdCl os e を実行し回線を閉じます */
/ * mdOpen で取得した pat h を使用します */
c r et = mdCl os e( pat h ) ;
i f ( c r et ! = 0 ) {
/ * 関数が失敗したらエラーが返ります */
pr i nt f ( " mdCl os e er r or [ %04x] ¥n" , c r et ) ;
}
}
}
3. 基本通信支援ツール（CSK P）の動作環境（概略）
製品名 CSKPの動作環境
CPU（メモリ）* 1 Pent ium100M H z以上（32M B以上）
対応OS
日 本 語 Windows95 ／ 98 ま た は 日 本 語 WindowsN T
Wor kst at ion4.0 * 2
プログラミング用ソフトウェア Vi s ual Bas i c 4.0J/5.0J，Vi s ual C++4.2J/5.0J
* 1マルチプロセッサ対応のパソコンは使用できません。
* 2サービスパック2以上が必要です。
Mi c r os of t Wi ndows ， Mi c r os of t Vi s ual Bas i c ， Mi c r os of t Vi s ual C++ は ， 米 国 Mi c r os of t
Cor por at i on の登録商標です。
Et her net は，XEROX 社の登録商標です。
その他，文中における会社名，商品名は各社の商標または登録商標です。
