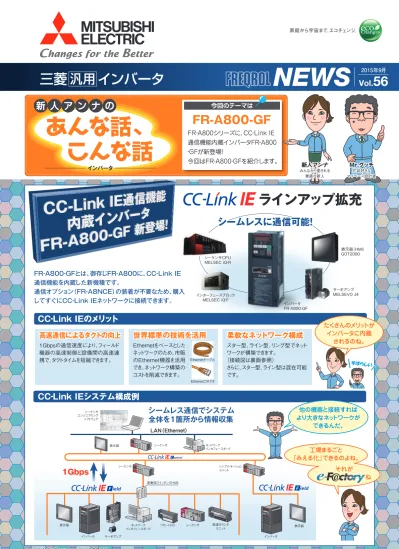

NEWS Vol. 56
2015年9月
三菱 汎用 インバータ
あんな話、
こんな話
今回のテーマは
新 人 ア ン ナ の
インバータ Mr.グッチ
冗談好きなマイペース設計者
Mr.グッチ
冗談好きな マイペース設計者
新人アンナ
みんなから愛される 素直な新人
新人アンナ
みんなから愛される 素直な新人
FR-A800-GF
FR‐A800シリーズに、CC‐Link IE
通信機能内蔵インバータFR‐A800
‐GFが新登場！
今回はFR‐A800‐GFを紹介します。
CC‐Link IEのメリット
CC‐Link IEシステム構成例
FR‐A800‐GFとは、御存じFR‐A800に、CC‐Link IE
通信機能を内蔵した新機種です。
通信オプション（FR‐A8NCE）の装着が不要なため、購入
してすぐにCC‐Link IEネットワークに接続できます。
Ethernet は、米国Xerox Corporationの商標です。 Ethernet は、米国Xerox Corporationの商標です。
スター型、ライン型、リング型でネット
ワークが構築できます。
（接続図は裏面参照）
さらに、スター型、ライン型は混在可能
です。
柔軟なネットワーク構成
柔軟なネットワーク構成
1Gbpsの通信速度により、フィールド
機器の高速制御と設備間の高速連
携で、タクトタイムを短縮できます。
高速通信によるタクトの向上
高速通信によるタクトの向上
Ethernetをベースとした
ネットワークのため、市販
のEthernet機器を活用
でき、ネットワーク構築の
コストを削減できます。
世界標準の技術を活用
世界標準の技術を活用
ラインアップ拡充
すばらしい
LAN（Ethernet）
シーケンサ
表示器 ネットワーク
インタフェースボード
サーボアンプ
リモートI/O シーケンサ ネットワーク
インタフェースボード
表示器 表示器
シンプルモーション ユニット シーケンサ
シーケンサ エンジニアリング ソフトウェア
インバータ
高速カウンタ ユニット
インバータ 産業用スイッチングHUB
シームレス通信でシステム
全体を1箇所から情報収集
1Gbps
シームレスに通信可能！
シームレスに通信可能！
シーケンサCPU MELSEC iQ‐R
表示器（HMI） GOT2000
サーボアンプ MELSEVO J4 インターフェースブロック
MELSEC iQ‐F
それが
ね
Ethernetケーブル
Ethernetコネクタ
工場まるごと
「みえる化」できるのよね。
たくさんのメリットが
インバータに内蔵
されるのね。
他の機器と接続すれば
より大きなネットワークが
できるんだ。
インバータ FR-A800-GF
外形寸法
通信仕様
L（名）06060-BQ（1509）MEE
2015 年 9 月作成
この印刷物は、2015年9月の発行です。
なお、お断りなしに仕様を変更することがありますのでご了承ください。 本社 （03）3218-6721
北海道支社 （011）212-3793 東北支社 （022）216-4546 関越支社 （048）600-5845 新潟支店 （025）241-7227
神奈川支社 （045）224-2623 北陸支社 （076）233-5502 中部支社 （052）565-3323 豊田支店 （0565）34-4112 関西支社 （06）6486-4119
中国支社 （082）248-5345 四国支社 （087）825-0055 九州支社 （092）721-2236
お問い合わせは下記へどうぞ
三菱電機FA機器
技術相談（インバータ） 電話
052-722-2182
月曜∼金曜 土曜・日曜・祝日 ９：００∼１７：００9：00∼19：00受付※〒100-8310 東京都千代田区丸の内2-7-3（東京ビル）
※：春季・夏季・年末年始の休日を除く
ラインアップ
三菱 汎用 インバータ
通信速度 接続ケーブル 伝送路形式 最大接続台数 最大局間距離 伝送データ 占有オプションスロット
1Gbps
汎用Ethernetケーブル（カテゴリ5e以上、ツイストペア） ライン型、スター型、リング型
120台（インバータのみ接続、伝送データ128ワード使用時は64台までです。） 100m
RX: 64ビット、RY: 64ビット RWr: 128ワード、RWw: 128ワード 1スロット
FR-A800-GFシリーズはLED表示カバーがあるため、FR-A800
シリーズに対して奥行きが2.1mm増します。
インバータ仕様
FR-A800-GFシリーズの設置環境（周囲温度）は、0∼40℃
（SLD定格時）、0∼50℃（LD、ND、HD定格時） となります。
＊4
＊1
F R - A 8 2 0 - 0.4K - 1 - GF
0.4K 00046
0.4K● 00023
110K● 03250
● 0.75K 00077 0.75K● 00038 132K● 03610
● 1.5K 00105
1.5K● 00052
160K● 04320
● 2.2K 00167
2.2K● 00083
185K● 04810
● 3.7K 00250
3.7K● 00126
220K● 05470
● 5.5K 00340
5.5K● 00170
250K● 06100
● 7.5K 00490
7.5K● 00250
280K● 06830
● 11K 00630
11K● 00310
● 15K 00770
15K● 00380
● 18.5K 00930 18.5K● 00470
● 22K 01250
22K● 00620
● 30K 01540
30K● 00770
● 37K 01870
37K● 00930
● 45K 02330
45K● 01160
● 55K 03160
55K● 01800
● 75K 03800
75K● 02160
● 90K 04750
90K● 02600
● 2
4
記 号 電圧クラス 200Vクラス 400Vクラス
0
記 号 構造・機能
標準構造品 -1
-2 記 号 タイプ
FM CA＊2
なし GF
記 号 機 能 標準タイプ CC-Link IEフィールド ネットワーク機能内蔵 なし
60 06＊3
記 号（IEC60721-3-3基板コーティング 3C2/3S2適合）
なし あり あり
導体メッキ なし なし あり
- GF
なし 60 06
記 号（IEC60721-3-3基板コーティング 3C2/3S2適合）
なし あり あり
導体メッキ なし なし あり 0.4K∼280K
容 量＊1
インバータND 定格容量（kW）
内 容
＊1
4
記 号 電圧クラス
400Vクラス 記 号2 コンバータ分離タイプ構造・機能 -1
-2 記 号 タイプ
FM CA＊2 315K∼500K
容 量＊1
インバータND 定格容量（kW）
内 容 3相400Vクラス
FR-A840-□ 3相200Vクラス
FR-A820-□
●標準構造品
315K 07700
● 355K 08660
● 400K 09620
● 450K 10940
● 500K 12120
● 3相400Vクラス
FR-A842-□
F R - A 8 4 2 - 315K -1
●コンバータ分離タイプ
＊4
＊4
＊4
＊1：インバータ定格電流（SLD定格）を表した形名も用意しています。
＊2：CAタイプは、モニタ出力端子F/Cが端子FM（パルス列出力）ではなく、 端子CA（アナログ電流出力DC0∼20mA）として機能します。
＊3：対応容量は5.5K以上です。
＊4：75K以上のインバータや75kW以上のモータを使用する場合、 オプションのDCリアクトル（FR-HEL）を必ず設置してください。
なし GF
記 号 機 能 標準タイプ CC-Link IEフィールド ネットワーク機能内蔵 局間距離：最大100m
総延長距離：12000m
ローカル局 リモート局 リモート局 リモート局 マスタ局
局間距離： 最大100m
ローカル局
HUB HUB
ローカル局
リモート局 リモート局 リモート局
マスタ局
局間距離：最大100m 総延長距離：最大12100m
ローカル局 リモート局 リモート局 リモート局 マスタ局
ライン型 スター型 リング型
＊1：産業用スイッチングハブ（NZ2EHG-T8/NZ2EHF-T8）
