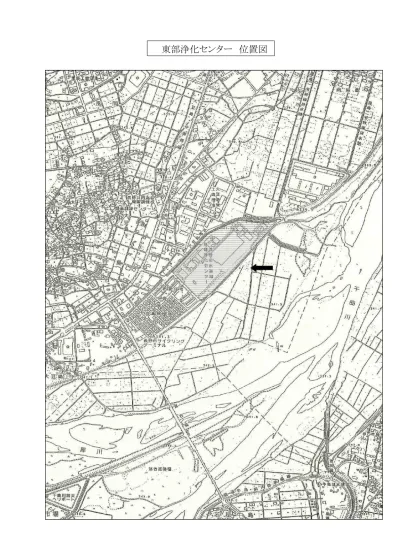

(1)

(2)

1. 工事名 2. 工事場所 3. 工事種目及び特殊使用部品

使用部品形状寸法備考

●１５０ＵＬＫＧＲ用交換部品（２−１号生汚泥ポンプ）（２−１号余剰汚泥ポンプ）

スリーブ SUS304 パッキン付 2 個ポンプベアリング

ポンプ側6316

反ポンプ側7318BDB 2 台分

メカニカルシール 2 組

オイルシール SPHC／NBR 2 台分

ケーシングガスケットオイルシート／ノンアスベスト 2 枚

軸受カバーパッキン 2 台分

軸受ナット SS400 2 台分

軸受座金 SS400 2 台分

油面計 BS／アクリル 2 個

空気抜きポリカーボネイト 2 個

Oリング NBR 2 個

モーターベアリング 2 台分

Ｖベルト 2 台分

●２００ＵＬＫＧＲ用交換部品（２−１号返送汚泥ポンプ）

ポンプ側6316

オイルシール SPHC／NBR 1 台分

ケーシングガスケットオイルシート／ノンアスベスト 1 枚

軸受カバーパッキン 1 台分

油面計 BS／アクリル 1 個

Ｖベルト 1 台分

工事仕様書

東部浄化センター水処理設備ポンプ修繕工事長野市大字大豆島

1. 水処理設備ポンプ分解整備、部品交換一式

(3)

●２００ＩＦＭＺＧＭ用交換部品（２−３号返送汚泥ポンプ）

ポンプ側NU-316

調整用ガスケットノンアスベスト 1 台分

軸受カバーパッキン 1 枚

油面計合成ゴム／ガラス 1 台分

調整用シム SUS304 1 個

カップリングボルト SS／NBR 1 台分

4. 施工条件 ○水処理設備ポンプ停止期間は指定された期間以内で施工を行うこと。

○プラントの安定稼働を確保するため、特殊部品（㈱荏原製作所設計使用部品）については、同等品での施工は認めない。

○工事範囲外で不具合が確認されたときは、監督員と協議のうえ指示に従うこと。

(4)

工事場所：第３系列最初沈殿池下部（平面図参照）

工事場所：第３、４系列最終沈殿池下部（平面図参照）

東部浄化センター水処理設備ポンプ修繕工事

SCALE. NON No. 1

東部浄化センター配置図

長野市上下水道局下水道施設課

平成 27年 11月日課長係長

(5)

修繕対象箇所：２−１号生汚泥ポンプ

修繕対象箇所：２−１号余剰汚泥ポンプ修繕対象箇所：２−１号返送汚泥ポンプ

修繕対象箇所：２−３号返送汚泥ポンプ

SCALE. NON No. 2

水処理設備フローシート

担当係課長補佐

(6)

修繕対象箇所：２−１号生汚泥ポンプ（断面図・外形図参照）

修繕対象箇所：２−３号返送汚泥ポンプ（断面図・外形図参照）

第３系列最初沈殿池下部平面図

（断面図・外形図参照）

第３系列最初沈殿池下部平面図

修繕対象箇所：２−１号返送汚泥ポンプ（断面図・外形図参照）

SCALE. NON No. 3 第３系列最初沈殿池下部平面図

第３系列最終沈殿池下部平面図第４系列最終沈殿池下部平面図長野市上下水道局下水道施設課

第３系列最終沈殿池下部平面図修繕対象箇所：２−１号余剰汚泥ポンプ

（断面図・外形図参照）

(7)

ＵＬＫＧ型渦巻ポンプ断面図

（２−１号生汚泥ポンプ１５０ＵＬＫＧＲ）（２−１号余剰汚泥ポンプ１５０ＵＬＫＧＲ）（２−１号返送汚泥ポンプ２００ＵＬＫＧＲ）

着色部は修繕工事対象機器を示しています。

SCALE. NON No. 4

ＵＬＫＧ型渦巻ポンプ断面図ＵＬＫＧ型渦巻ポンプ外形図

(8)

２−３号返送汚泥ポンプ外形図

SCALE. NON No. 5

２−３号返送汚泥ポンプ断面図２−３号返送汚泥ポンプ外形図
