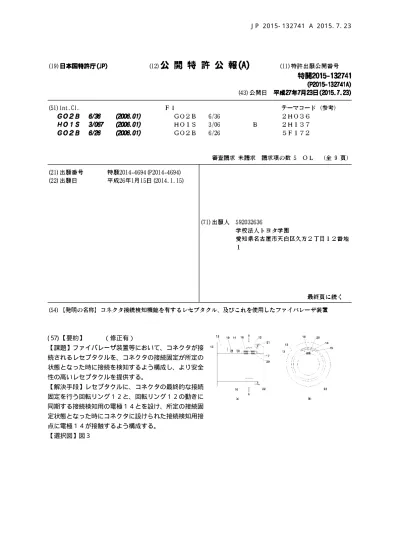

( 57) 【要約】 （修正有）
【課題】ファイバレーザ装置等において、コネクタが接 続されるレセプタクルを、コネクタの接続固定が所定の 状態となった時に接続を検知するよう構成し、より安全 性の高いレセプタクルを提供する。
【解決手段】レセプタクルに、コネクタの最終的な接続 固定を行う回転リング１２と、回転リング１２の動きに 同期する接続検知用の電極１４とを設け、所定の接続固 定状態となった時にコネクタに設けられた接続検知用接 点に電極１４が接触するよう構成する。
10
20
30
40
50 【 特 許 請 求 の 範 囲 】
【 請 求 項 １ 】
外 周 に 接 続 検 知 用 接 点 が 設 け ら れ た コ ネ ク タ の 接 続 相 手 と し て 使 用 さ れ る レ セ プ タ ク ル で あ っ て 、
該 レ セ プ タ ク ル は 回 転 リ ン グ 、 コ ネ ク タ ホ ル ダ 、 及 び 、 該 コ ネ ク タ と 該 レ セ プ タ ク ル が 接 続 固 定 さ れ た 時 に 該 接 続 検 知 用 接 点 と 電 気 的 に 接 続 さ れ る 電 極 端 子 を 有 す る 電 極 部 材 に よ っ て 構 成 さ れ 、
該 回 転 リ ン グ に は 、 該 回 転 リ ン グ の 回 転 運 動 に 追 従 す る 押 圧 部 材 が 設 け ら れ
該 コ ネ ク タ ホ ル ダ の 外 周 面 に は 、 該 コ ネ ク タ ホ ル ダ の 周 方 向 に 沿 い 、 該 回 転 リ ン グ の 回 転 運 動 に 伴 う 該 押 圧 部 材 の 回 転 運 動 の 際 に 移 動 経 路 と な る 移 動 溝 と 、 該 コ ネ ク タ ホ ル ダ の 軸 方 向 に 沿 い 、 該 電 極 部 材 を 収 容 す る 電 極 収 容 溝 が 設 け ら れ て お り 、
該 電 極 部 材 は 、 電 極 ホ ル ダ に 該 電 極 端 子 を 取 り 付 け る こ と で 構 成 さ れ 、 該 電 極 ホ ル ダ は 弾 性 部 材 を 介 し て 該 コ ネ ク タ ホ ル ダ と 接 続 さ れ 、
該 回 転 リ ン グ が 固 定 位 置 に な っ た 際 、 該 押 圧 部 材 が 該 電 極 ホ ル ダ を 該 コ ネ ク タ ホ ル ダ の 径 方 向 中 心 に 向 か っ て 押 圧 す る こ と で 、 該 電 極 端 子 が 該 接 続 検 知 用 接 点 と 電 気 的 に 接 続 さ れ る こ と を 特 徴 と す る レ セ プ タ ク ル 。
【 請 求 項 ２ 】
該 電 極 端 子 が 弾 性 を 有 す る こ と を 特 徴 と す る 、 請 求 項 １ に 記 載 の レ セ プ タ ク ル 。 【 請 求 項 ３ 】
該 押 圧 部 材 が 略 円 弧 状 で あ る こ と を 特 徴 と す る 、 請 求 項 １ ま た は ２ に 記 載 の レ セ プ タ ク ル 。
【 請 求 項 ４ 】
該 回 転 リ ン グ の 内 周 に 向 か っ て 突 出 す る コ ネ ク タ 固 定 ピ ン が 設 け ら れ 、 該 コ ネ ク タ の 外 周 に 設 け ら れ た 固 定 溝 に 該 コ ネ ク タ 固 定 ピ ン が 嵌 合 す る こ と で レ セ プ タ ク ル と コ ネ ク タ が 接 続 固 定 さ れ る こ と を 特 徴 と す る 、 請 求 項 １ ∼ ３ の い ず れ か に 記 載 の レ セ プ タ ク ル 。
【 請 求 項 ５ 】
請 求 項 １ ∼ ４ の い ず れ か に 記 載 の レ セ プ タ ク ル を 使 用 し た フ ァ イ バ レ ー ザ 装 置 。
【 発 明 の 詳 細 な 説 明 】 【 技 術 分 野 】
【 ０ ０ ０ １ 】
本 発 明 は 、 主 に フ ァ イ バ レ ー ザ 装 置 に 使 用 さ れ る 、 コ ネ ク タ の 接 続 相 手 と し て 使 用 さ れ る レ セ プ タ ク ル に 関 す る 。
【 背 景 技 術 】 【 ０ ０ ０ ２ 】
レ ー ザ 加 工 や 医 療 用 途 な ど へ の 適 用 を 目 的 と し て 、 フ ァ イ バ レ ー ザ は 、 高 効 率 で し か も 高 ビ ー ム 品 質 の レ ー ザ 光 を 簡 単 に 取 り 出 せ る と い う 理 由 で 注 目 を 集 め て い る 。
一 般 的 な フ ァ イ バ レ ー ザ 装 置 は 、 図 １ に 示 す よ う な 構 成 を し て い る 。
す な わ ち 、 信 号 光 源 １ か ら 発 生 し た 信 号 光 ２ と 、 励 起 光 源 ３ か ら 発 生 す る 励 起 光 ４ を 、 光 結 合 器 ５ を 介 し て 希 土 類 元 素 を 添 加 し た コ ア を 有 す る 増 幅 用 光 フ ァ イ バ ６ へ 入 力 し 、 励 起 光 ４ が コ ア に 添 加 さ れ た 希 土 類 元 素 に 作 用 す る こ と で 、 増 幅 用 光 フ ァ イ バ ６ の コ ア を 伝 搬 す る 信 号 光 ２ を 増 幅 し 、 高 エ ネ ル ギ ー を 有 す る レ ー ザ 光 １ １ を 得 る 。
【 ０ ０ ０ ３ 】
レ ー ザ 光 １ １ を 所 定 の 位 置 に 照 射 す る た め に 、 光 フ ァ イ バ を 使 用 し た ラ イ ト ガ イ ド １ ０ が 用 い ら れ る こ と が 多 く 、 レ ー ザ 発 振 装 置 ７ に 設 け ら れ た レ セ プ タ ク ル ８ に 、 ラ イ ト ガ イ ド １ ０ の コ ネ ク タ ９ を 接 続 固 定 し て 使 用 さ れ る 。
レ ー ザ は 高 エ ネ ル ギ ー を 有 す る た め 、 レ ー ザ 用 ラ イ ト ガ イ ド に 使 用 さ れ る コ ネ ク タ 、 及 び 接 続 相 手 で あ る レ セ プ タ ク ル に は 、 放 熱 性 や ト ラ ブ ル 時 の 安 全 対 策 な ど 、 レ ー ザ 使 用 に 応 じ た 特 徴 が 求 め ら れ て い る 。
10
20
30
40
50 ト ラ ブ ル の １ つ に 、 コ ネ ク タ と レ セ プ タ ク ル の 接 続 が 不 完 全 で 、 レ ー ザ の 出 力 中 に レ セ プ
タ ク ル か ら コ ネ ク タ が 外 れ て し ま い 、 レ ー ザ が 思 わ ぬ 方 向 に 照 射 さ れ 、 周 囲 の 物 品 に 損 害 を 与 え て し ま う こ と が あ る 。 こ の よ う な ト ラ ブ ル を 防 ぐ た め に コ ネ ク タ や レ セ プ タ ク ル に 接 続 検 知 用 の 電 極 を 設 け 、 電 極 間 の 導 通 状 態 を モ ニ タ リ ン グ し て 接 続 状 態 を 判 断 し 、 非 接 続 状 態 と な っ た 際 に レ ー ザ 出 力 を 停 止 す る と い っ た 対 策 が 行 わ れ て い る 。
【 ０ ０ ０ ５ 】
コ ネ ク タ や レ セ プ タ ク ル に 接 続 検 知 用 の 電 極 を 設 け る 方 法 と し て は 、 レ セ プ タ ク ル の 外 周 に 絶 縁 体 を 介 し て 電 極 部 材 を 設 け 、 コ ネ ク タ が レ セ プ タ ク ル の 所 定 の 位 置 に 挿 着 さ れ た 時 に 電 極 部 材 が レ セ プ タ ク ル の 本 体 に 当 接 し 、 接 続 を 検 知 す る 方 法 が 知 ら れ て い る 。 （ 特 許 文 献 １ ）
【 ０ ０ ０ ６ 】
他 の 方 法 と し て は 、 コ ネ ク タ の 尾 端 側 に 接 続 検 知 用 の ス イ ッ チ を 設 け 、 コ ネ ク タ と レ セ プ タ ク ル が 接 続 さ れ た 際 に ス イ ッ チ の 導 通 状 態 が 切 り 替 わ る こ と に よ っ て 、 接 続 を 検 知 す る 方 法 が 知 ら れ て い る 。 （ 特 許 文 献 ２ ）
【 ０ ０ ０ ７ 】
以 上 挙 げ た 従 来 の 方 法 は 、 レ セ プ タ ク ル と コ ネ ク タ を 接 続 す る 際 に 、 レ セ プ タ ク ル や コ ネ ク タ の 構 成 部 品 が 光 フ ァ イ バ の 軸 方 向 へ 移 動 す る こ と を 利 用 し て 、 接 続 時 に 電 極 な ど が 接 触 す る よ う に 構 成 さ れ て い る 。 し か し な が ら 、 こ の 方 法 は 次 の よ う な 問 題 点 を 有 す る 。 【 ０ ０ ０ ８ 】
レ セ プ タ ク ル や コ ネ ク タ の 構 成 部 品 の 軸 方 向 の 位 置 関 係 に よ っ て 導 通 状 態 が 決 ま る た め 、 レ セ プ タ ク ル と コ ネ ク タ の 接 続 が 不 完 全 な 場 合 で も 、 両 者 が 接 続 状 態 に あ る と 判 断 さ れ る 可 能 性 が あ る 。
例 え ば 、 上 述 し た 従 来 の 方 法 で は 、 コ ネ ク タ に 設 け ら れ た カ ッ プ リ ン グ ナ ッ ト を 用 い て レ セ プ タ ク ル に ネ ジ 固 定 を 行 う が 、 ナ ッ ト の 締 め 方 が 不 十 分 で も 、 軸 方 向 の 位 置 関 係 が 所 定 の 状 態 に な っ て い れ ば 、 両 者 が 接 続 状 態 に あ る と 判 断 さ れ て し ま い 、 好 ま し い も の で は な い 。
【 先 行 技 術 文 献 】 【 特 許 文 献 】 【 ０ ０ ０ ９ 】
【 特 許 文 献 １ 】 特 開 平 ６ − ３ ０ ８ ３ ４ ６ 号 【 特 許 文 献 ２ 】 特 許 第 ４ ５ ５ ４ ８ ４ ６ 号 【 発 明 の 開 示 】
【 発 明 が 解 決 し よ う と す る 課 題 】 【 ０ ０ １ ０ 】
本 発 明 の 課 題 は 、 コ ネ ク タ 接 続 検 知 機 能 を 有 す る レ セ プ タ ク ル に お い て 、 コ ネ ク タ の 接 続 固 定 が 所 定 の 状 態 と な っ た 時 に 接 続 を 検 知 す る よ う 構 成 し 、 よ り 安 全 性 の 高 い レ セ プ タ ク ル を 提 供 す る こ と に あ る 。
【 課 題 を 解 決 す る た め の 手 段 】 【 ０ ０ １ １ 】
本 発 明 者 は 、 レ セ プ タ ク ル に お い て 、 コ ネ ク タ の 最 終 的 な 接 続 固 定 を 行 う 回 転 リ ン グ の 動 き に 接 続 検 知 用 の 電 極 の 動 き を 同 期 さ せ 、 所 定 の 接 続 固 定 状 態 と な っ た 時 に コ ネ ク タ に 設 け ら れ た 接 続 検 知 用 接 点 に 電 極 が 接 触 す る よ う 構 成 す る こ と で 、 従 来 の 問 題 を 解 消 で き る こ と を 究 明 し た 。
な お 、 所 定 の 接 続 固 定 状 態 と は 、 回 転 リ ン グ に よ る コ ネ ク タ の 固 定 が 十 分 に 行 わ れ 、 通 常 の 使 用 に お い て レ セ プ タ ク ル か ら コ ネ ク タ が 外 れ る 恐 れ が な い 状 態 の こ と を 指 す 。 【 ０ ０ １ ２ 】
本 発 明 に よ っ て 提 供 さ れ る レ セ プ タ ク ル は 、 外 周 に 接 続 検 知 用 接 点 が 設 け ら れ た コ ネ ク タ の 接 続 相 手 と し て 使 用 さ れ る レ セ プ タ ク ル で あ っ て 、
10
20
30
40
50 構 成 さ れ 、
回 転 リ ン グ に は 、 回 転 リ ン グ の 回 転 運 動 に 追 従 す る 押 圧 部 材 が 設 け ら れ
コ ネ ク タ ホ ル ダ の 外 周 面 に は 、 コ ネ ク タ ホ ル ダ の 周 方 向 に 沿 い 、 回 転 リ ン グ の 回 転 運 動 に 伴 う 押 圧 部 材 の 回 転 運 動 の 際 に 移 動 経 路 と な る 移 動 溝 と 、 コ ネ ク タ ホ ル ダ の 軸 方 向 に 沿 い 、 電 極 部 材 を 収 容 す る 電 極 収 容 溝 が 設 け ら れ て お り 、
電 極 部 材 は 、 電 極 ホ ル ダ に 電 極 端 子 を 取 り 付 け る こ と で 構 成 さ れ 、 電 極 ホ ル ダ は 弾 性 部 材 を 介 し て コ ネ ク タ ホ ル ダ と 接 続 さ れ 、
回 転 リ ン グ が 固 定 位 置 に な っ た 際 、 押 圧 部 材 が 電 極 ホ ル ダ を 該 コ ネ ク タ ホ ル ダ の 径 方 向 中 心 に 向 か っ て 押 圧 す る こ と で 、 電 極 端 子 が 接 続 検 知 用 接 点 と 電 気 的 に 接 続 さ れ る こ と を 特 徴 と す る 。
【 発 明 の 効 果 】 【 ０ ０ １ ３ 】
本 発 明 の レ セ プ タ ク ル に あ っ て は 、 以 下 に 記 載 し た 優 れ た 効 果 が 期 待 で き る 。
（ １ ） コ ネ ク タ と レ セ プ タ ク ル が 所 定 の 接 続 固 定 状 態 と な っ た 時 の み に 接 続 を 検 知 す る た め 、 安 全 性 が よ り 高 ま る 。
（ ２ ） コ ネ ク タ の 挿 入 時 に は 、 レ セ プ タ ク ル 側 の 電 極 は 嵌 合 穴 に 突 出 し た 状 態 と な ら な い の で 、 電 極 の 摩 耗 を 防 ぐ こ と が で き る 。
【 図 面 の 簡 単 な 説 明 】 【 ０ ０ １ ４ 】
【 図 １ 】 一 般 的 な フ ァ イ バ レ ー ザ 装 置 の 一 例 で あ る 。
【 図 ２ 】 本 発 明 の レ セ プ タ ク ル で 、 回 転 リ ン グ が 固 定 解 除 位 置 に あ る 状 態 を 示 す 。 【 図 ３ 】 本 発 明 の レ セ プ タ ク ル で 、 回 転 リ ン グ が 固 定 解 除 に あ る 状 態 を 示 す 。 【 図 ４ 】 本 発 明 の レ セ プ タ ク ル に 挿 入 す る コ ネ ク タ の 一 例 で あ る 。
【 図 ５ 】 本 発 明 の レ セ プ タ ク ル に コ ネ ク タ を 固 定 し た 状 態 を 示 す 。
【 図 ６ 】 本 発 明 の レ セ プ タ ク ル を 使 用 し た フ ァ イ バ レ ー ザ 装 置 の 一 例 で あ る 。 【 発 明 を 実 施 す る た め の 形 態 】
【 ０ ０ １ ５ 】
以 下 、 本 発 明 の 基 本 的 構 成 を 、 添 付 図 面 を 参 照 し な が ら 説 明 す る 。
図 ２ 、 及 び 図 ３ に お い て 、 １ ２ は 回 転 リ ン グ 、 １ ３ は コ ネ ク タ ホ ル ダ 、 １ ４ は 電 極 部 材 、 １ ５ は 押 圧 部 材 、 １ ６ は 移 動 溝 、 １ ７ は 電 極 収 容 溝 、 １ ８ は 電 極 ホ ル ダ 、 １ ９ は 弾 性 部 材 、 ２ ０ は 電 極 端 子 、 ２ １ は Ｏ リ ン グ で あ り 、 ２ ２ が 本 発 明 の レ セ プ タ ク ル と な る 。
図 ２ （ ｂ ） 、 及 び 図 ３ （ ｂ ） は そ れ ぞ れ 、 図 ２ （ ａ ） 、 図 ３ （ ａ ） の Ａ − Ａ 断 面 図 で あ り 、 説 明 の 都 合 上 Ａ − Ａ 上 に は 無 い 電 極 端 子 ２ ０ も 記 載 さ れ て い る 。
【 ０ ０ １ ６ 】
本 発 明 で 特 徴 的 な こ と は 、 回 転 リ ン グ １ ２ に 押 圧 部 材 １ ５ を 取 り 付 け る こ と で 、 回 転 リ ン グ １ ２ の 動 き に 押 圧 部 材 １ ５ が 同 期 し 、 回 転 リ ン グ １ ２ が 固 定 位 置 に な っ た 際 に 押 圧 部 材 １ ５ が 電 極 部 材 １ ４ （ 電 極 ホ ル ダ １ ８ ） を 押 圧 す る こ と で 、 電 極 端 子 ２ ０ が 接 続 検 知 用 接 点 と 電 気 的 に 接 続 さ れ る こ と で あ る 。
な お 、 固 定 位 置 と は 、 所 定 の 接 続 固 定 状 態 が 得 ら れ る 回 転 リ ン グ １ ２ の 回 転 位 置 の こ と を 指 し 、 図 ３ が 回 転 リ ン グ １ ２ が 固 定 位 置 に あ る 状 態 を 示 し て い る 。
【 ０ ０ １ ７ 】
コ ネ ク タ ホ ル ダ １ ３ と 電 極 ホ ル ダ １ ８ は 弾 性 部 材 １ ９ を 介 し て 接 続 さ れ て い る た め 、 回 転 リ ン グ １ ２ が 固 定 解 除 位 置 に あ る 場 合 は 、 電 極 ホ ル ダ １ ８ は 弾 性 部 材 １ ９ に よ っ て コ ネ ク タ ホ ル ダ １ ３ の 径 方 向 外 側 に 向 か っ て 押 さ え ら れ る た め 、 電 極 端 子 ２ ０ の 先 端 は コ ネ ク タ ホ ル ダ １ ３ の 内 側 に 突 出 し な い 。 こ の た め 、 レ セ プ タ ク ル に コ ネ ク タ を 挿 入 す る 際 、 電 極 端 子 １ ３ が コ ネ ク タ の 外 周 に 触 れ る こ と が 無 い た め 、 電 極 端 子 １ ３ の 摩 耗 を 防 ぐ こ と が で き る 。
10
20
30
40
50 ン グ の 回 転 位 置 の こ と を 指 し 、 図 ２ が 回 転 リ ン グ １ ２ が 固 定 解 除 位 置 に あ る 状 態 を 示 し て
い る 。
【 ０ ０ １ ８ 】
加 え て 、 回 転 リ ン グ １ ２ が 固 定 解 除 位 置 に あ る 際 は 、 接 続 検 知 用 接 点 と 電 極 端 子 １ ９ が 接 触 し な い た め 、 レ セ プ タ ク ル に コ ネ ク タ が 挿 入 さ れ た 状 態 で あ っ て も 、 コ ネ ク タ と レ セ プ タ ク ル が 所 定 の 接 続 固 定 状 態 に あ る と 判 断 さ れ な い 。
【 ０ ０ １ ９ 】
回 転 リ ン グ １ ２ を 固 定 位 置 に 回 転 さ せ る と 、 こ れ に 伴 っ て 回 転 し た 押 圧 部 材 １ ５ が 図 ３ に 示 す よ う に 電 極 ホ ル ダ １ ８ を 押 圧 し 、 電 極 端 子 ２ ０ を コ ネ ク タ ホ ル ダ １ ３ の 内 側 に 向 か っ て 突 出 さ せ る 力 が 働 く た め 、 電 極 端 子 ２ ０ が 接 続 検 知 用 接 点 に 接 触 す る よ う に な る 。 す な わ ち 、 レ セ プ タ ク ル と コ ネ ク タ が 所 定 の 接 続 固 定 状 態 と な っ た 時 、 言 い 換 え れ ば コ ネ ク タ の 固 定 が 完 了 し た 時 の み に 接 続 検 知 が 行 わ れ る 。
押 圧 部 材 １ ５ は 断 面 円 形 の コ ネ ク タ ホ ル ダ １ ３ の 外 周 面 に 沿 っ て 移 動 す る た め 、 コ ネ ク タ ホ ル ダ １ ３ の 外 周 面 の 形 状 に 合 わ せ て 略 円 弧 状 と す る の が 好 ま し い 。
【 ０ ０ ２ ０ 】
電 極 端 子 ２ ０ に は 弾 性 を 有 す る 部 材 を 使 用 す る の が 好 ま し い 。 例 え ば 電 極 端 子 ２ ０ を 導 電 性 ス プ リ ン グ と す る こ と で 、 所 定 の 接 続 固 定 状 態 と な っ た 時 、 電 極 端 子 ２ ０ の 接 続 検 知 用 接 点 へ の 接 触 が よ り 確 実 に 行 わ れ る 。
【 ０ ０ ２ １ 】
回 転 リ ン グ １ ２ を 固 定 位 置 へ と 回 転 さ せ た 際 、 ま ず 押 圧 部 材 １ ５ の 端 部 が 電 極 ホ ル ダ １ ８ の 縁 に 接 触 す る が 、 そ の 押 圧 部 材 １ ５ の 端 部 、 及 び 電 極 ホ ル ダ １ ８ の 縁 に 面 取 り を 設 け る こ と が 好 ま し い 。 押 圧 部 材 １ ５ の 端 部 、 及 び 電 極 ホ ル ダ １ ８ の 縁 に 面 取 り を 設 け る こ と で 、 両 者 が 接 触 す る 際 の 抵 抗 が 少 な く な り 、 ス ム ー ズ に 押 圧 部 材 １ ５ が 電 極 ホ ル ダ １ ８ を 押 圧 す る こ と が で き る 。
【 ０ ０ ２ ２ 】
コ ネ ク タ ホ ル ダ １ ３ と 回 転 リ ン グ １ ２ の 間 に は Ｏ リ ン グ ２ １ を 挟 持 す る の が 好 ま し い 。 Ｏ リ ン グ ２ １ を 挟 持 す る こ と で 、 回 転 リ ン グ １ ２ の 回 転 に 対 す る 適 度 な 抵 抗 が 発 生 し 、 回 転 リ ン グ ２ １ が 不 用 意 に 回 転 す る こ と を 抑 制 す る こ と が で き る 。
【 ０ ０ ２ ３ 】
コ ネ ク タ と レ セ プ タ ク ル ２ ２ の 固 定 方 式 は 特 に 限 定 さ れ ず 、 公 知 の 方 法 か ら 適 宜 選 択 し て 使 用 す れ ば 良 い が 、 本 発 明 に お い て は バ ヨ ネ ッ ト 式 を 使 用 す る の が 好 ま し い 。
バ ヨ ネ ッ ト 式 を 使 用 す る 場 合 、 回 転 リ ン グ の 内 周 に コ ネ ク タ 固 定 ピ ン ２ ５ を 、 コ ネ ク タ の 外 周 に こ れ に 対 応 す る 固 定 溝 ２ ３ を 設 け る 。 こ の 固 定 溝 ２ ３ は 、 コ ネ ク タ の 長 さ 方 向 に 沿 っ て 直 線 状 に 延 び た 後 、 コ ネ ク タ の 周 方 向 に 向 か っ て 曲 が る 略 Ｌ 字 形 の 形 状 と な っ て い る 。 略 Ｌ 字 形 と は 、 溝 の 曲 が り 方 が 直 角 に 限 定 さ れ ず 、 図 ４ に 示 し た よ う に 、 く の 字 形 の よ う に 鈍 角 を 形 成 す る 形 で 溝 が 曲 が っ て い る こ と を 指 す 。
コ ネ ク タ を レ セ プ タ ク ル ２ ２ に 挿 入 す る 際 は 、 コ ネ ク タ 固 定 ピ ン ２ ５ を コ ネ ク タ の 長 さ 方 向 に 沿 っ た 固 定 溝 ２ ３ に 合 わ せ て 挿 入 し 、 そ の 後 回 転 リ ン グ １ ２ を 固 定 位 置 へ と 回 す こ と で 、 図 ５ に 示 す よ う に コ ネ ク タ 固 定 ピ ン ２ ５ が 固 定 溝 ２ ３ の コ ネ ク タ の 周 方 向 に 沿 っ た 部 分 に 入 り 、 同 時 に 電 極 端 子 ２ ０ が 接 続 検 知 用 接 点 ２ ４ に 接 触 し 、 所 定 の 接 続 固 定 状 態 と な る 。
【 実 施 例 】 【 ０ ０ ２ ４ 】
以 下 、 本 発 明 の レ セ プ タ ク ル の 実 施 例 と し て 、 フ ァ イ バ レ ー ザ に 使 用 し た 例 を 示 す 。 【 ０ ０ ２ ５ 】
図 ６ に 示 す よ う に 、 公 知 の フ ァ イ バ レ ー ザ 装 置 を 構 成 し 、 発 振 装 置 と 出 射 用 フ ァ イ バ の 接 続 部 分 に 本 発 明 の レ セ プ タ ク ル を 使 用 す る 。
【 ０ ０ ２ ６ 】
10
20
30
40
50 さ れ た と 認 識 し て レ ー ザ の 出 射 を 許 可 す る よ う 構 成 す る 。
【 ０ ０ ２ ７ 】
レ セ プ タ ク ル 内 に コ ネ ク タ が 挿 入 さ れ て い な い 場 合 は 、 回 転 リ ン グ を 固 定 位 置 に 移 動 さ せ て も 電 極 端 子 間 の 導 通 は 取 れ な い た め 、 レ ー ザ 出 射 は 許 可 さ れ な い 。
【 ０ ０ ２ ８ 】
出 射 用 フ ァ イ バ の コ ネ ク タ と し て 、 そ の 外 周 に 接 続 検 知 用 接 点 と 、 バ ヨ ネ ッ ト 式 固 定 の た め の 略 Ｌ 字 状 の 溝 を ３ 箇 所 設 け た も の を 使 用 す る 。
接 続 検 知 用 接 点 は 図 ４ に 示 さ れ た よ う に 、 コ ネ ク タ の 表 面 に レ セ プ タ ク ル 内 の ２ つ の 電 極 端 子 に 対 応 す る ２ つ の 接 点 が 露 出 し た 態 様 を し て お り 、 こ の ２ つ の 接 点 は 電 気 的 に 接 続 さ れ て い る 。
【 ０ ０ ２ ９ 】
レ セ プ タ ク ル に コ ネ ク タ を 挿 入 し 、 回 転 リ ン グ を 固 定 位 置 に 回 転 さ せ る と 、 レ セ プ タ ク ル の ２ つ の 電 極 端 子 が 、 そ れ ぞ れ に 対 応 す る コ ネ ク タ 外 周 の ２ つ の 接 点 に 接 触 す る 。 先 述 の 通 り 接 点 は 電 気 的 に 接 続 さ れ て い る た め 、 電 極 端 子 が 接 点 に 接 触 す る と 電 極 端 子 間 の 導 通 が 取 れ た 状 態 と な り 接 続 が 検 知 さ れ 、 レ ー ザ の 出 射 が 許 可 さ れ る 。
【 ０ ０ ３ ０ 】
レ ー ザ の 出 射 中 に 回 転 リ ン グ を 固 定 位 置 か ら 動 か す と 、 固 定 解 除 位 置 と な る 前 に 電 極 端 子 が 接 続 検 知 用 接 点 か ら 外 れ 、 レ ー ザ 出 射 が 停 止 し た 。 回 転 リ ン グ が 固 定 解 除 位 置 と な る 前 、 す な わ ち コ ネ ク タ が レ セ プ タ ク ル か ら 外 れ る 可 能 性 が 発 生 す る 前 に レ ー ザ 出 射 が 停 止 す る た め 、 従 来 の 接 続 検 知 機 能 を 有 す る レ セ プ タ ク ル よ り も 、 安 全 性 が 増 し て い る こ と が 確 認 で き た 。
【 ０ ０ ３ １ 】
以 上 の 例 は 、 本 発 明 の 一 例 に 過 ぎ ず 、 本 発 明 の 思 想 の 範 囲 内 で あ れ ば 、 種 々 の 変 更 お よ び 応 用 が 可 能 で あ る こ と は 言 う ま で も な い 。 例 え ば 、 本 発 明 の レ セ プ タ ク ル は 、 接 続 さ れ る コ ネ ク タ 形 状 に 応 じ て 種 々 変 形 さ れ て 供 さ れ る こ と は 言 う ま で も な く 、 レ ー ザ を 使 用 す る 光 学 系 以 外 に も 、 コ ネ ク タ の 接 続 検 知 機 能 が 必 要 な 場 合 は 好 適 に 利 用 で き る 。
【 符 号 の 説 明 】 【 ０ ０ ３ ２ 】
１ 信 号 光 源 ２ 信 号 光 ３ 励 起 光 源 ４ 励 起 光 ５ 光 結 合 器
６ 増 幅 用 光 フ ァ イ バ ７ レ ー ザ 発 振 装 置 ８ レ セ プ タ ク ル ９ コ ネ ク タ １ ０ ラ イ ト ガ イ ド １ １ レ ー ザ 光 １ ２ 回 転 リ ン グ １ ３ コ ネ ク タ ホ ル ダ １ ４ 電 極 部 材
１ ５ 押 圧 部 材 １ ６ 移 動 溝 １ ７ 電 極 収 容 溝 １ ８ 電 極 ホ ル ダ １ ９ 弾 性 部 材 ２ ０ 電 極 端 子 ２ １ Ｏ リ ン グ
２ ３ 固 定 溝
２ ４ 接 続 検 知 用 接 点 ２ ５ コ ネ ク タ 固 定 ピ ン ２ ６ リ ー ド 線
【 図 １ 】
【 図 ２ 】
【 図 ３ 】
【 図 ４ 】
