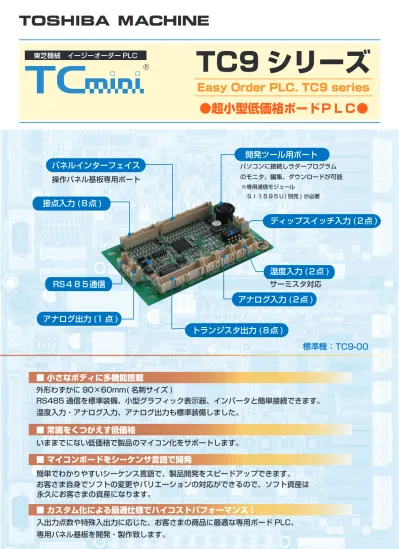

東芝機械 イージーオーダー PLC
TC9 シリーズ
Easy Order PLC. TC9 series
●超小型低価格ボードＰＬＣ●
開発ツール用ポート
ディップスイッチ入力 (２点 )
温度入力 (２点 )
アナログ入力 (２点 )
トランジスタ出力 (８点 )
パネルインターフェイス
RS４８５通信
接点入力 (８点 )
サーミスタ対応 操作パネル基板専用ポート
パソコンに接続しラダープログラム のモニタ、編集、ダウンロードが可能
※専用通信モジュール
ＳＩ１５９５Ｕ( 別売 ) が必要
アナログ出力 (1 点 )
■ 小さなボディに多機能搭載
■ 常識をくつがえす低価格
■ マイコンボードをシーケンサ言語で開発
■ カスタム化による最適仕様でハイコストパフォーマンス！
外形わずかに 90×60mm( 名刺サイズ )
RS485 通信を標準装備、小型グラフィック表示器、インバータと簡単接続できます。 温度入力・アナログ入力、アナログ出力も標準装備しました。
いままでにない低価格で製品のマイコン化をサポートします。
簡単でわかりやすいシーケンス言語で、製品開発をスピードアップできます。 お客さま自身でソフトの変更やバリエーションの対応ができるので、ソフト資産は 永久にお客さまの資産になります。
入出力点数や特殊入出力に応じた、お客さまの商品に最適な専用ボード PLC、 専用パネル基板を開発・製作致します。
制御システム事業部 制御システム営業部
URL http://www.toshiba-machine.co.jp/seiji/prod/tcmini/
※本資料の内容はお断りなしに変更することがありますのでご了承ください。
関西支店
沼津本社 〒410-8510 静岡県沼津市大岡2068-3 TEL.055-926-5032 FAX.055-925-6527
東京本店 〒100-8503 東京都千代田区内幸町2-2-2（富国生命ビル） TEL.03-3509-0362 FAX.03-3509-0335
〒530-0001 大阪市北区梅田1-12-39 （新阪急ビル） TEL.06-6341-6181 FAX.06-6345-2738 中部支店 〒465-0025 名古屋市名東区上社5-307
TEL.052-702-7660 FAX.052-702-1141
東芝機械 イージーオーダー PLC
Easy Order PLC. TC9 series
E-mail [email protected]
■ 性能仕様 ■
品 名
使用湿度範囲 保存温度範囲 使用温度範囲 電源電圧
構 造 使用雰囲気
外形寸法 (W)×(H)×(D)
TC9-00
30 ∼ 85％( 結露なきこと )−20 ∼ 65℃ 0 ∼ 55℃
DC5V( 外部電源接続 ) 推奨取付電源有り
オープンフレーム ( ユニットケースなし ) 塵埃、腐食性ガスのなきこと
90×60×15mm 以下
■ 基本仕様 ■
制御方式
アナログ出力 アナログ入力 トランジスタ出力
プログラム容量 処理時間 命令の種類 プログラム方式 入出力制御方式
ラッチリレー データレジスタ 特殊レジスタ 開発ツール用ポート
ソフトウェア開発ツール エッジリレー
タイマ / カウンタ 内部リレー
パネルインターフェイス機能
接点入力 サーミスタ入力 RS485 通信
ディップスイッチ入力
汎用グラフィック表示器接続、インバータ接続、リンク接続
最小ご注文ロット 20 台
ストアードプログラム方式
8 点 (100ｍA/1 点 ) 4０mS 以下 ( 基本命令 4K 語あたり )
応用命令：34 種 基本命令：13 種 図示プログラム方式
サイクリックスキャン方式及びダイレクトアクセス方式
12K ワード
2 点 ( 低温 / 高温切換可能 ) 2 点 (0 ∼ 5V 10bit)
8 点 (DC5V 10ｍA)
128 点
キースイッチ入力：最大 16 点単体 LED 出力：最大 8 点 7 セグメント LED 出力：最大 7 桁2 点
64 点 320 ワード
( データバックアップ 64 ワード ) 192 点
｢SI595U パック｣ ( 別売 )
ソフト開発用パソコン接続ポート 1 チャンネル
パルス、表示、温度 1 点 (0 ∼ 5V 8bit)
